Catálogo de Peças Yamaha TDM 225 — documento técnico em PDF com 64 páginas em português, com as vistas explodidas de cada conjunto e o número original de fábrica de cada item. Aplicação: TDM225 (código 5CF8), versão Brasil, 1ª edição – novembro de 2004. Sem enrolação: são 64 páginas com as pranchas de peças da TDM 225, prontas para abrir no computador da loja, no tablet da oficina ou imprimir só a folha do conjunto que você vai mexer.
Aplicação exata
Este catálogo é o da(s) seguinte(s) máquina(s): TDM225 (código 5CF8), versão Brasil.
Destaques deste catálogo
- Cada conjunto desenhado em vista explodida, na sequência real de montagem — você enxerga onde entra cada arruela, retentor e espaçador antes de fechar.
- Código de fábrica de cada item na tabela ao lado do desenho, junto com a quantidade — você compra pelo número, não pelo "acho que é essa".
- São mais de 400 códigos de peça identificados ao longo do arquivo, grupo por grupo.
- Mais de uma versão no mesmo arquivo — a coluna de quantidade indica peça a peça o que serve em cada uma.
- Aproximadamente 45 pranchas ilustradas, cobrindo do grupo do motor ao grupo do chassi.
- PDF com texto: dá para buscar o número da peça direto no leitor, sem folhear o arquivo inteiro.
O que vem dentro do arquivo
Retirados do próprio índice do arquivo:
- Cabeçote do Cilindro

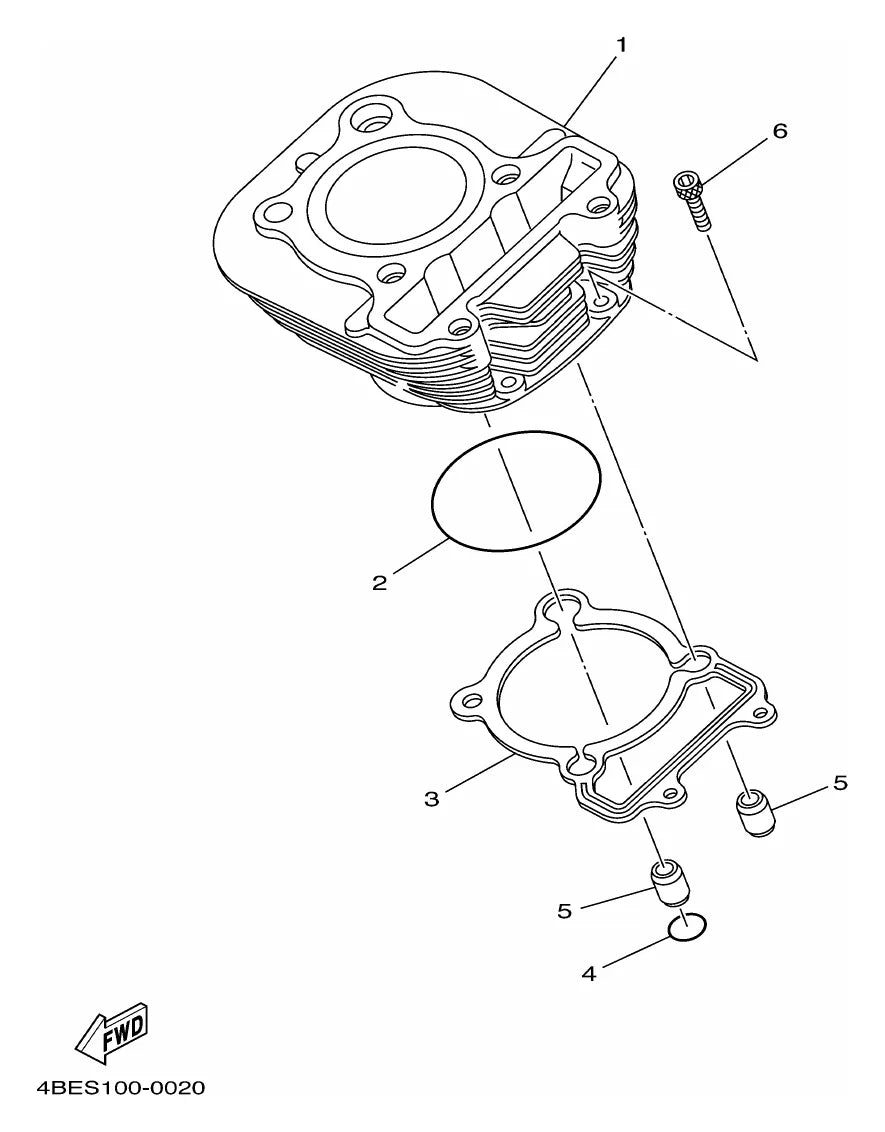

- Cilindro
- Virabrequim e Pistão
- Válvulas
- Bomba de Óleo
- Carburador
- Escapamento
- Carcaça do Motor
- Embreagem
- Transmissão
- Chassi
- Garfo Traseiro

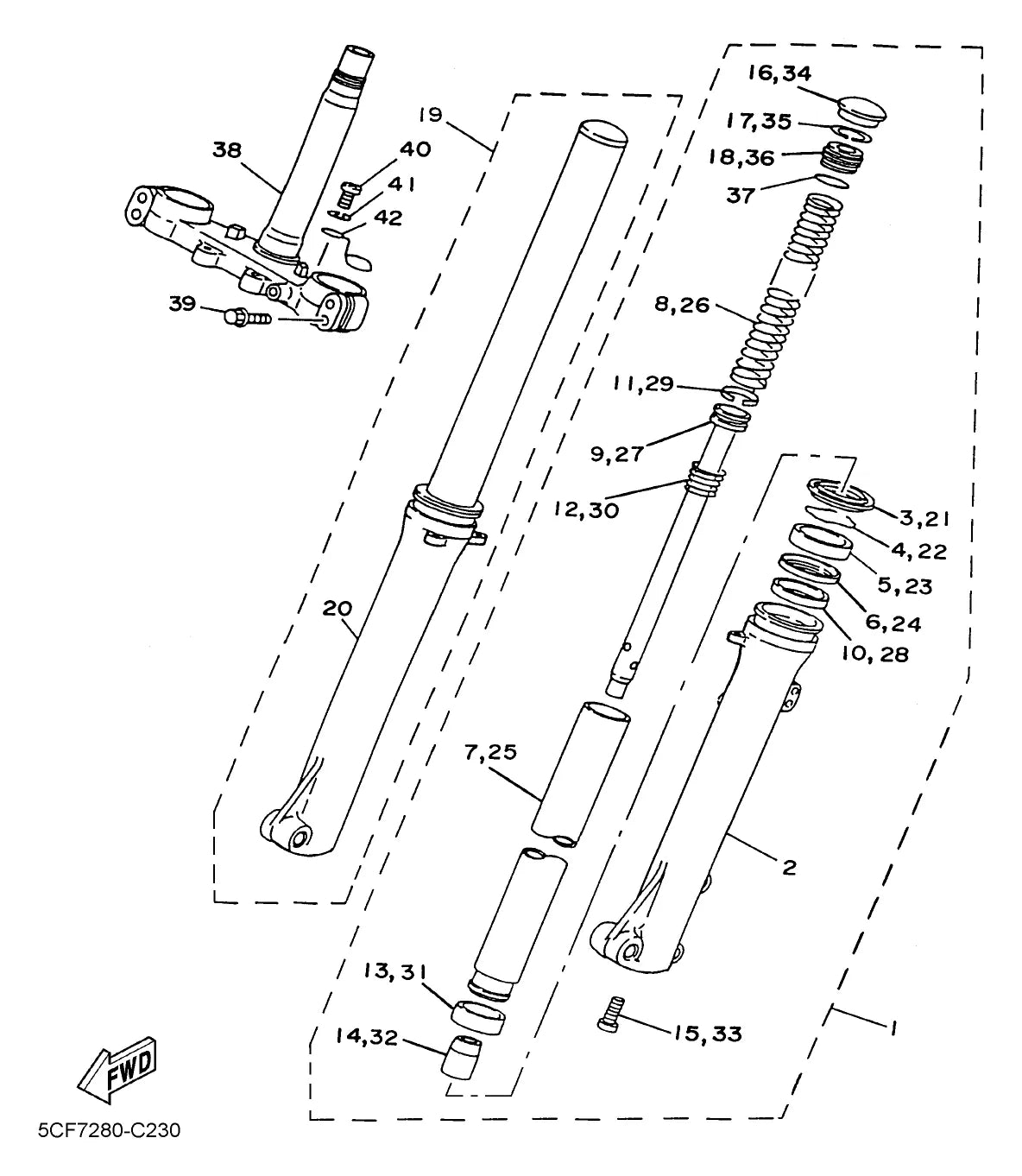

- Garfo Dianteiro
- Roda Dianteira
- Sistema Elétrico
A lista acima é uma amostra dos grupos; dentro do arquivo o conteúdo segue dividido em grupo do motor e grupo do chassi, prancha por prancha, até o índice final.
Passo a passo de consulta
- Localize o grupo (motor ou chassi) pelo índice do arquivo.
- Na prancha, identifique visualmente a peça e anote o número de chamada dela.
- A tabela ao lado converte esse número no número de peça de fábrica, com a quantidade usada.
- Compare com a coluna de aplicação para ter certeza de que serve na sua máquina.
Por que vale a pena
- Ajuda a montar kit de revisão completo de uma vez, sem esquecer junta ou retentor.
- Evita perder viagem até a loja: dá para conferir se a peça existe separada ou só no conjunto.
- Reduz retrabalho: com o desenho certo, você não desmonta o lado errado atrás de um item.
- Você imprime só a prancha do conjunto em que vai trabalhar, sem carregar catálogo inteiro.
- A tabela traz a quantidade de cada item: você pede a quantidade certa de parafuso, arruela e retentor.
Quem mais usa este material
- Estudante e instrutor de mecânica de motos
- Motociclista que faz a própria manutenção
- Colecionador que garimpa peça original
- Mecânico de motos e oficina especializada
- Vendedor de peças em marketplace, para cadastrar aplicação certa
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a prancha do conjunto que precisa naquele serviço.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de peça.
Tem o número original das peças?
Tem. É exatamente esse o conteúdo do catálogo: cada item da vista explodida está numerado e a tabela ao lado traz o número de peça de fábrica.
É catálogo de peças ou manual de serviço?
É catálogo de peças: mostra o que compõe cada conjunto e o número de cada item. Ele não traz torque nem passo a passo de reparação.
Vem em português?
Sim. As pranchas são as brasileiras; alguns catálogos trazem também inglês e espanhol na mesma página, como vem de fábrica.
