O Catálogo de Peças Yamaha Fazer 150 é o documento técnico em PDF, com 63 páginas em português, que traz cada conjunto desenhado em vista explodida e o código original de cada peça. Aplicação: Fazer YS150ED e YS150SED (códigos 1ST6 e 1ST5), 1ª edição – outubro de 2014. Para loja de peças, este catálogo vale como ferramenta de venda: o cliente descreve a peça, você mostra o desenho e confirma o número original na hora, sem depender de sistema de terceiro.
Aplicação exata
A aplicação declarada na capa do documento é: Fazer YS150ED e YS150SED (códigos 1ST6 e 1ST5). Catálogo brasileiro, cobre as duas versões de fábrica: YS150ED e YS150SED.
Pontos fortes deste material
- Número original de fábrica ao lado de cada item, com a quantidade aplicada — dá para pedir a peça sem depender de descrição.
- São mais de 450 códigos de peça identificados ao longo do arquivo, grupo por grupo.
- Aproximadamente 50 pranchas ilustradas, cobrindo do grupo do motor ao grupo do chassi.
- PDF com texto: dá para buscar o número da peça direto no leitor, sem folhear o arquivo inteiro.
- Mais de uma versão no mesmo arquivo — a coluna de quantidade indica peça a peça o que serve em cada uma.
- Cada conjunto desenhado em vista explodida, na sequência real de montagem — você enxerga onde entra cada arruela, retentor e espaçador antes de fechar.
O que vem dentro do arquivo
Retirados do próprio índice do arquivo:

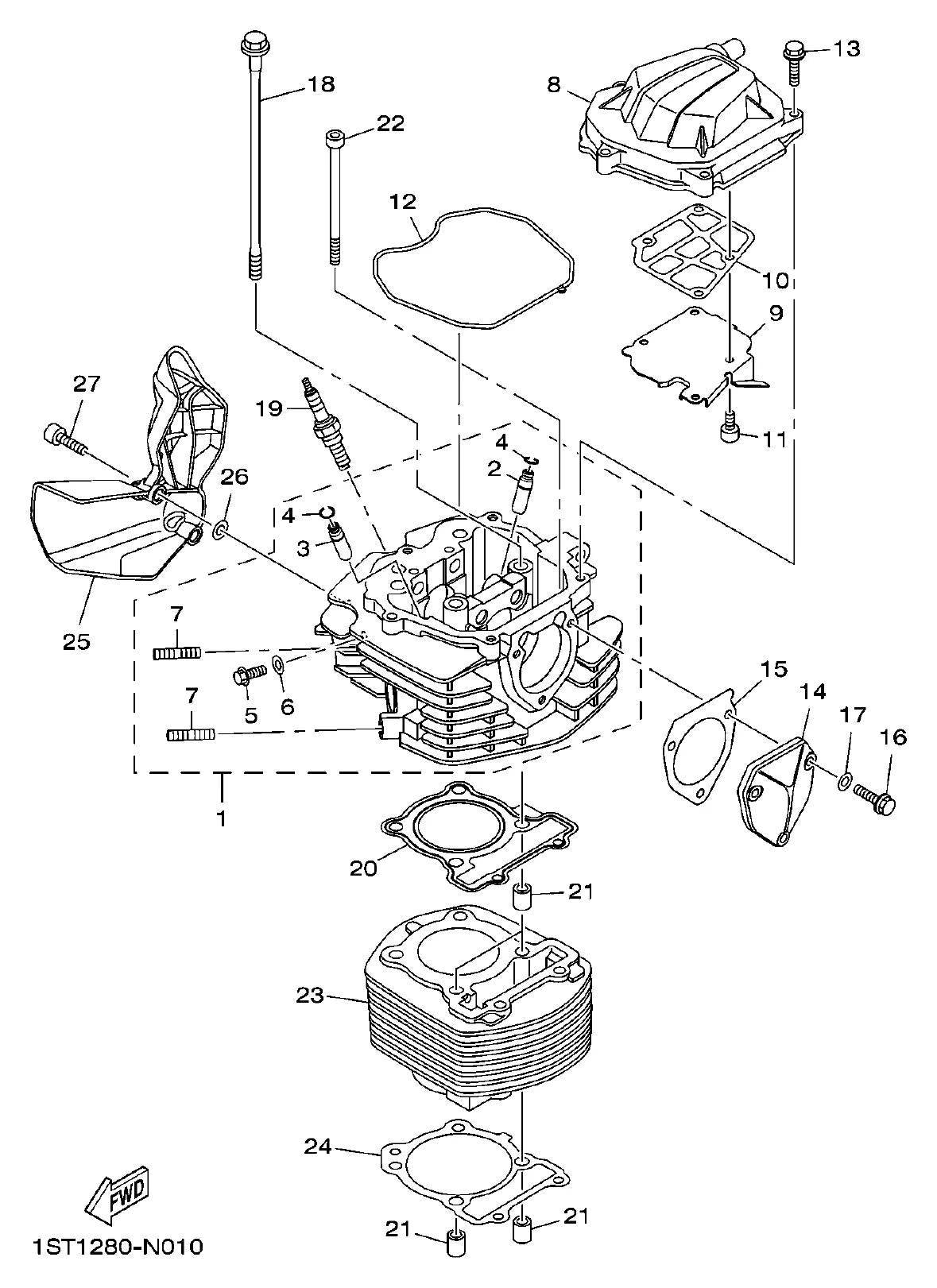

- Cilindro
- Virabrequim e Pistão
- Válvula
- Corrente do Eixo de Comando
- Bomba de Óleo
- Escapamento
- Carcaça do Motor
- Embreagem
- Transmissão
- Chassi

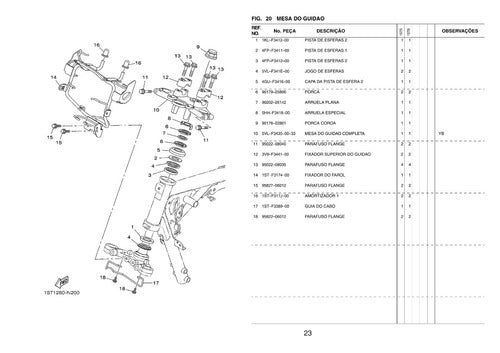

- Mesa do Guidão

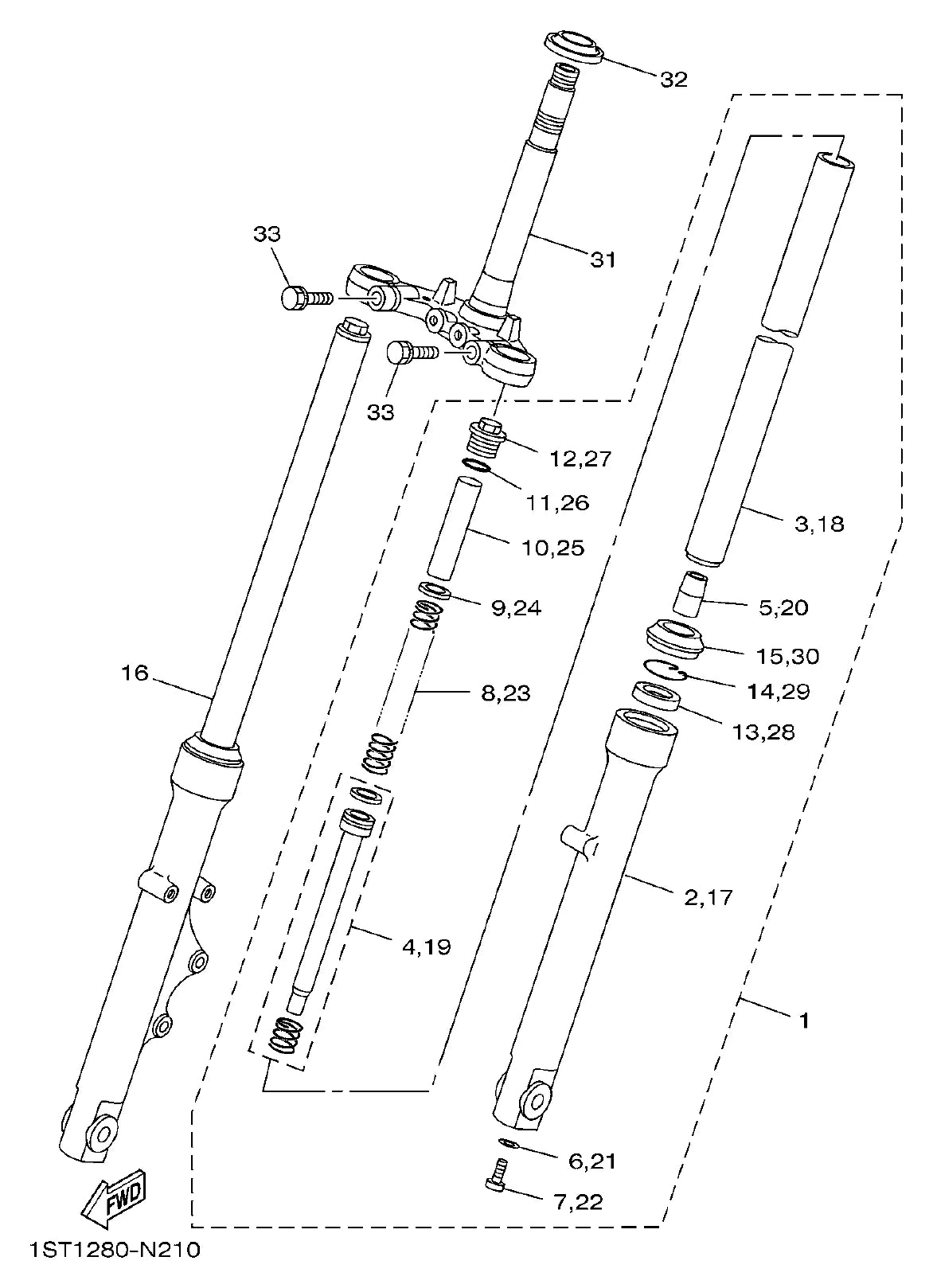

- Garfo Dianteiro
- Tanque de Combustível
- Roda Dianteira
- Sistema Elétrico
A lista acima é uma amostra dos grupos; dentro do arquivo o conteúdo segue dividido em grupo do motor e grupo do chassi, prancha por prancha, até o índice final.
Passo a passo de consulta
- Localize o grupo (motor ou chassi) pelo índice do arquivo.
- Na prancha, identifique visualmente a peça e anote o número de chamada dela.
- A tabela ao lado converte esse número no número de peça de fábrica, com a quantidade usada.
- Compare com a coluna de aplicação para ter certeza de que serve na sua máquina.
O que você ganha com ele
- Serve de argumento com o fornecedor: você manda o código e não aceita similar sem saber.
- Você confere o número original antes de comprar — acaba o "achei que era essa".
- Você identifica peça compartilhada entre versões e amplia a chance de achar no estoque.
- Você imprime só a prancha do conjunto em que vai trabalhar, sem carregar catálogo inteiro.
- Vale como referência para treinar o ajudante sem risco de trocar peça na remontagem.
Para quem é
- Oficina de suspensão e freios
- Retífica e oficina de motor
- Colecionador que garimpa peça original
- Estudante e instrutor de mecânica de motos
- Motociclista que faz a própria manutenção
Perguntas frequentes
E se eu não achar a peça no arquivo?
Chame no WhatsApp. A gente indica em qual grupo e em qual prancha aquele item está.
Tem o número original das peças?
Tem. É exatamente esse o conteúdo do catálogo: cada item da vista explodida está numerado e a tabela ao lado traz o número de peça de fábrica.
Vem em português?
Sim. As pranchas são as brasileiras; alguns catálogos trazem também inglês e espanhol na mesma página, como vem de fábrica.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de peça.
É catálogo de peças ou manual de serviço?
É catálogo de peças: mostra o que compõe cada conjunto e o número de cada item. Ele não traz torque nem passo a passo de reparação.
