O Catálogo de Peças Yamaha XTZ 125 é o documento técnico em PDF, com 60 páginas em português, que traz cada conjunto desenhado em vista explodida e o código original de cada peça. Aplicação: XTZ125E (código 21D1) e XTZ125K (código 21D2), 1ª edição – setembro de 2008. É o catálogo de peças de fábrica em PDF: o desenho de cada conjunto, o número de referência de cada item e a quantidade aplicada. Serve para orçar, comprar e remontar sem chute.
Aplicação exata
A aplicação declarada na capa do documento é: XTZ125E (código 21D1) e XTZ125K (código 21D2). As versões E e K no mesmo arquivo, com a coluna de quantidade separando cada uma.
Destaques deste catálogo
- São mais de 450 códigos de peça identificados ao longo do arquivo, grupo por grupo.
- Código de fábrica de cada item na tabela ao lado do desenho, junto com a quantidade — você compra pelo número, não pelo "acho que é essa".
- Cada conjunto desenhado em vista explodida, na sequência real de montagem — você enxerga onde entra cada arruela, retentor e espaçador antes de fechar.
- Aproximadamente 45 pranchas ilustradas, cobrindo do grupo do motor ao grupo do chassi.
- Mais de uma versão no mesmo arquivo — a coluna de quantidade indica peça a peça o que serve em cada uma.
- PDF com texto: dá para buscar o número da peça direto no leitor, sem folhear o arquivo inteiro.
Conteúdo, grupo por grupo
Grupos que aparecem no índice do arquivo:

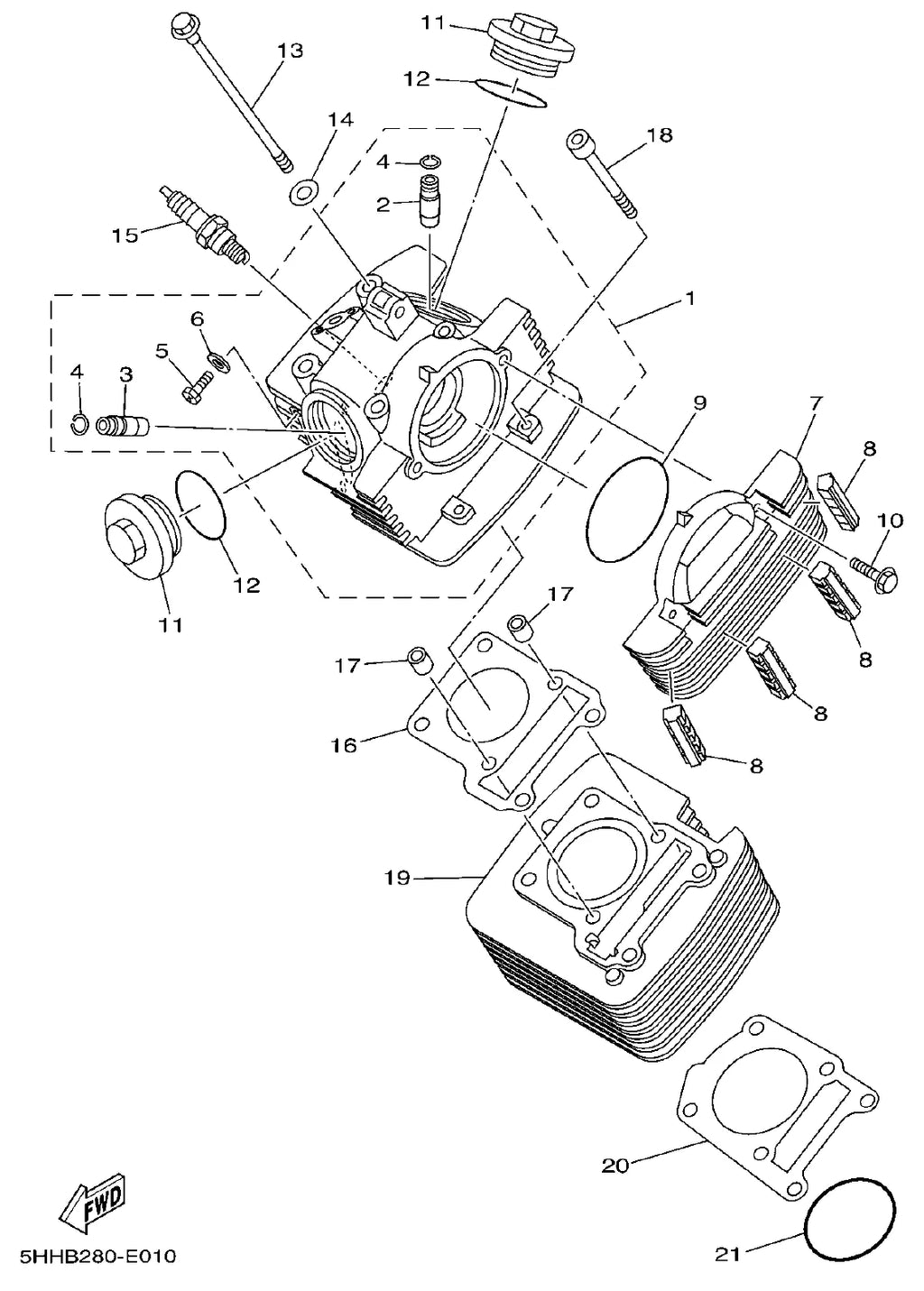

- Cilindro
- Virabrequim e Pistão
- Válvula
- Corrente do Eixo de Comando
- Bomba de Óleo
- Carburador
- Escapamento
- Carcaça do Motor
- Embreagem
- Transmissão
- Chassi

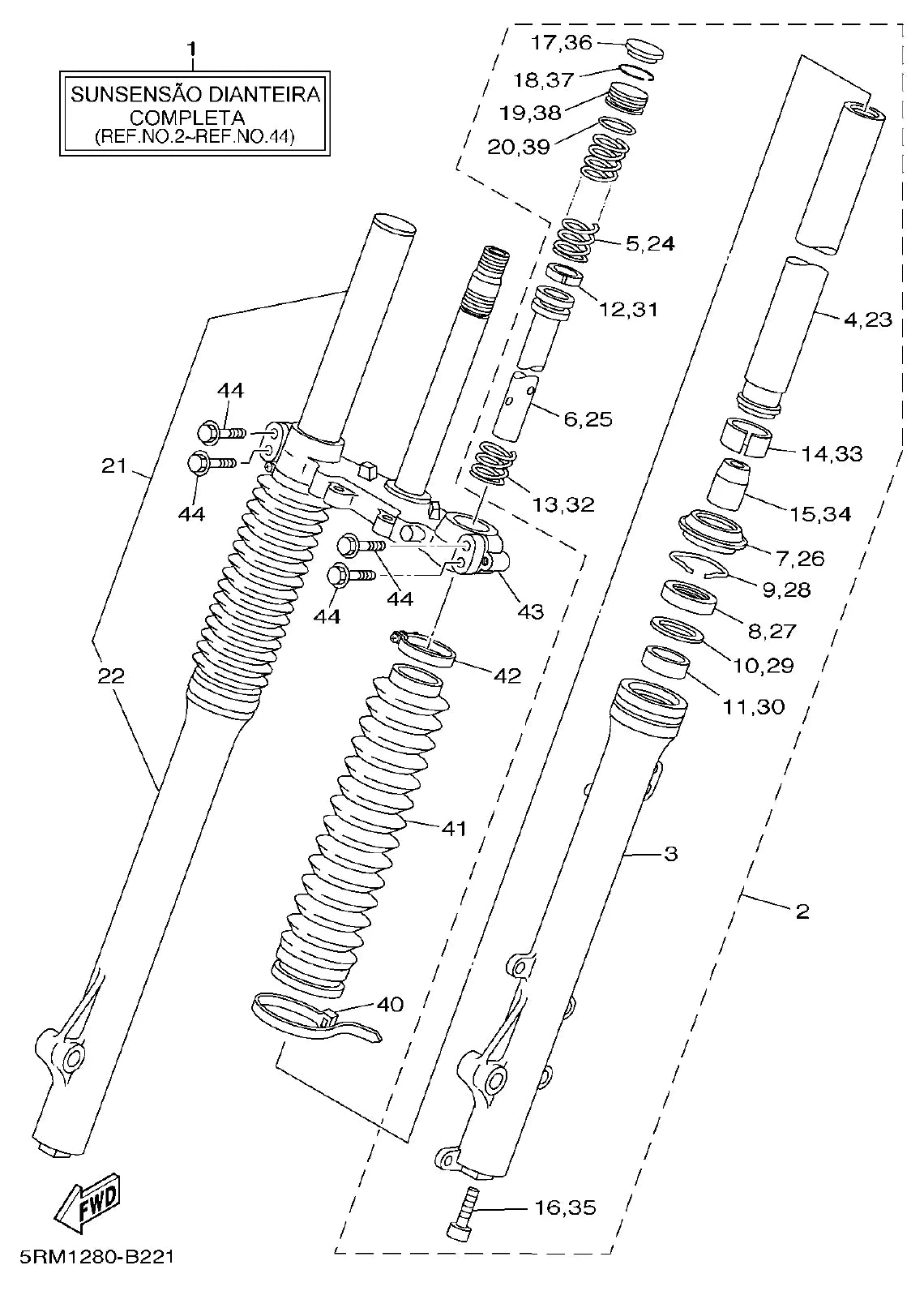

- Garfo Dianteiro

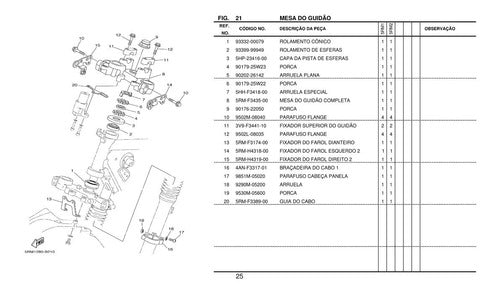

- Mesa do Guidão
- Tanque de Combustível
- Sistema Elétrico
A relação completa é maior: o catálogo percorre motor e chassi inteiros, conjunto por conjunto, e fecha com o índice que faz o caminho do código de volta para a prancha.
Como usar o catálogo
- Abra o grupo onde fica o conjunto (motor ou chassi).
- Ache a prancha do conjunto: a peça aparece desenhada com um número de chamada.
- Leve esse número de chamada para a tabela ao lado e leia o número de peça e a quantidade.
- Confirme na coluna de aplicação se aquele item serve para a sua versão.
O que você ganha com ele
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- A vista explodida mostra a ordem de montagem, então nada volta fora de lugar.
- A tabela traz a quantidade de cada item: você pede a quantidade certa de parafuso, arruela e retentor.
- Dá autonomia para a manutenção própria, sem depender de agenda de concessionária.
- Vale como referência para treinar o ajudante sem risco de trocar peça na remontagem.
Para quem é
- Colecionador que garimpa peça original
- Restaurador de moto antiga e clássica
- Piloto e equipe de trilha/competição amadora
- Loja e distribuidora de peças de moto
- Vendedor de peças em marketplace, para cadastrar aplicação certa
Perguntas frequentes
Tem o índice por número de peça?
Os catálogos Honda trazem o índice de números no final, que faz o caminho inverso: do código para a prancha.
Serve para o meu ano?
A aplicação é a que está descrita nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o número do chassi que a gente confere junto.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a prancha do conjunto que precisa naquele serviço.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
É catálogo de peças ou manual de serviço?
É catálogo de peças: mostra o que compõe cada conjunto e o número de cada item. Ele não traz torque nem passo a passo de reparação.
