Descrição
Especificações
O Catálogo de Peças Liebherr L506-1852 é o documento técnico oficial em PDF, com 724 páginas em inglês, da pá carregadeira compacta L 506 tipo 1852 a partir da série 66528. Traz 289 vistas explodidas e 422 listas de peças, com 1.957 códigos distintos, do motor 4TN86CHT-MJLW5 com filtro de partículas à transmissão hidrostática com bomba tandem, aos eixos planetários FCH8, ao braço de elevação de 2.200 mm e à cabine.
A L506-1852 usa bomba H1P 45 cm³/U com motor H1B 110 cm³/U, eixos FCH8 na versão Speeder com diferencial de 45 %, braço de elevação de 2.200 mm e pneus Firestone 405/70 R 18. O livro inclui a preparação para varredeira (chicote W212), radiador de combustível e caçamba de 1.900 mm e 0,8 m³.
Destaques deste material
- 289 vistas explodidas e 422 listas de peças, com 1.957 códigos distintos em 724 páginas.
- Motor 4TN86CHT-MJLW5 de 55,4 kW com filtro de partículas diesel, sistema de óleo lubrificante e radiador de combustível.

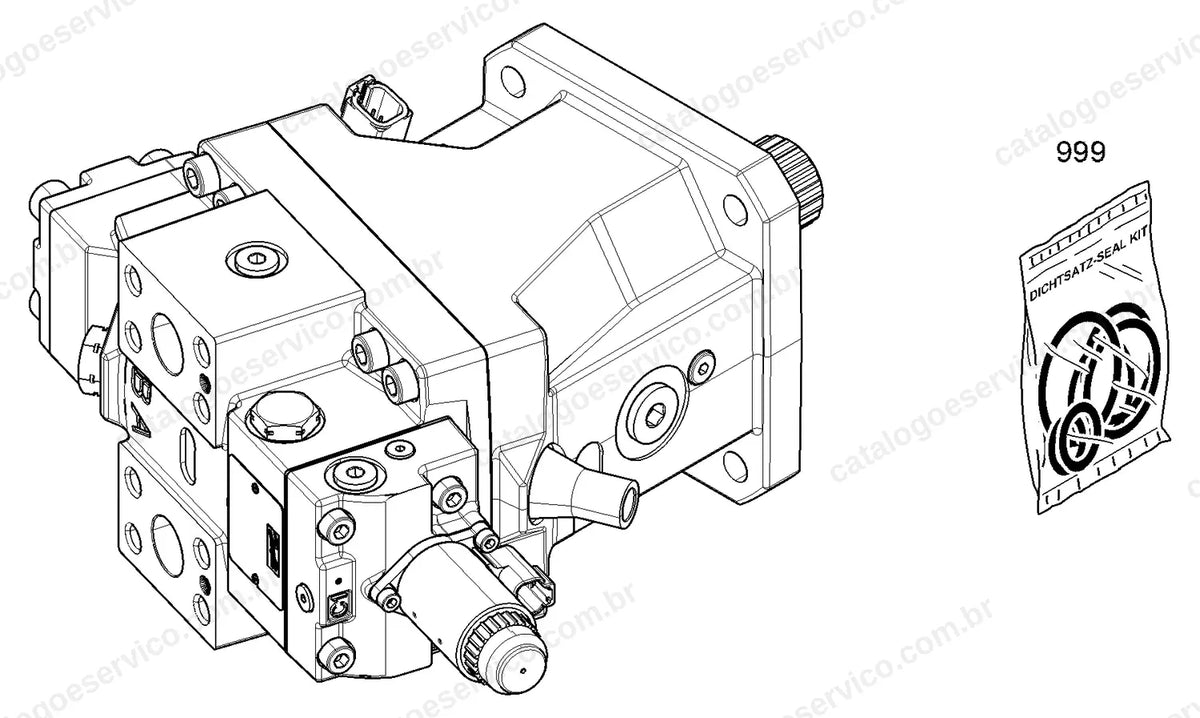

- Bomba de pistões axiais H1P 45 cm³/U em instalação tandem e motor de deslocamento variável H1B 110 cm³/U.
- Eixos planetários FCH8 dianteiro e traseiro na versão Speeder com diferencial de 45 %, freio hidráulico e pneus Firestone 405/70 R 18.
- Braço de elevação de 2.200 mm, cinemática Z, engate rápido e retorno automático da caçamba.
- Caçamba de 1.900 mm e 0,8 m³, chicote para varredeira W212 e giroflex LED.
Grupos e sistemas cobertos
- Motor, acionamento e sistema de combustível

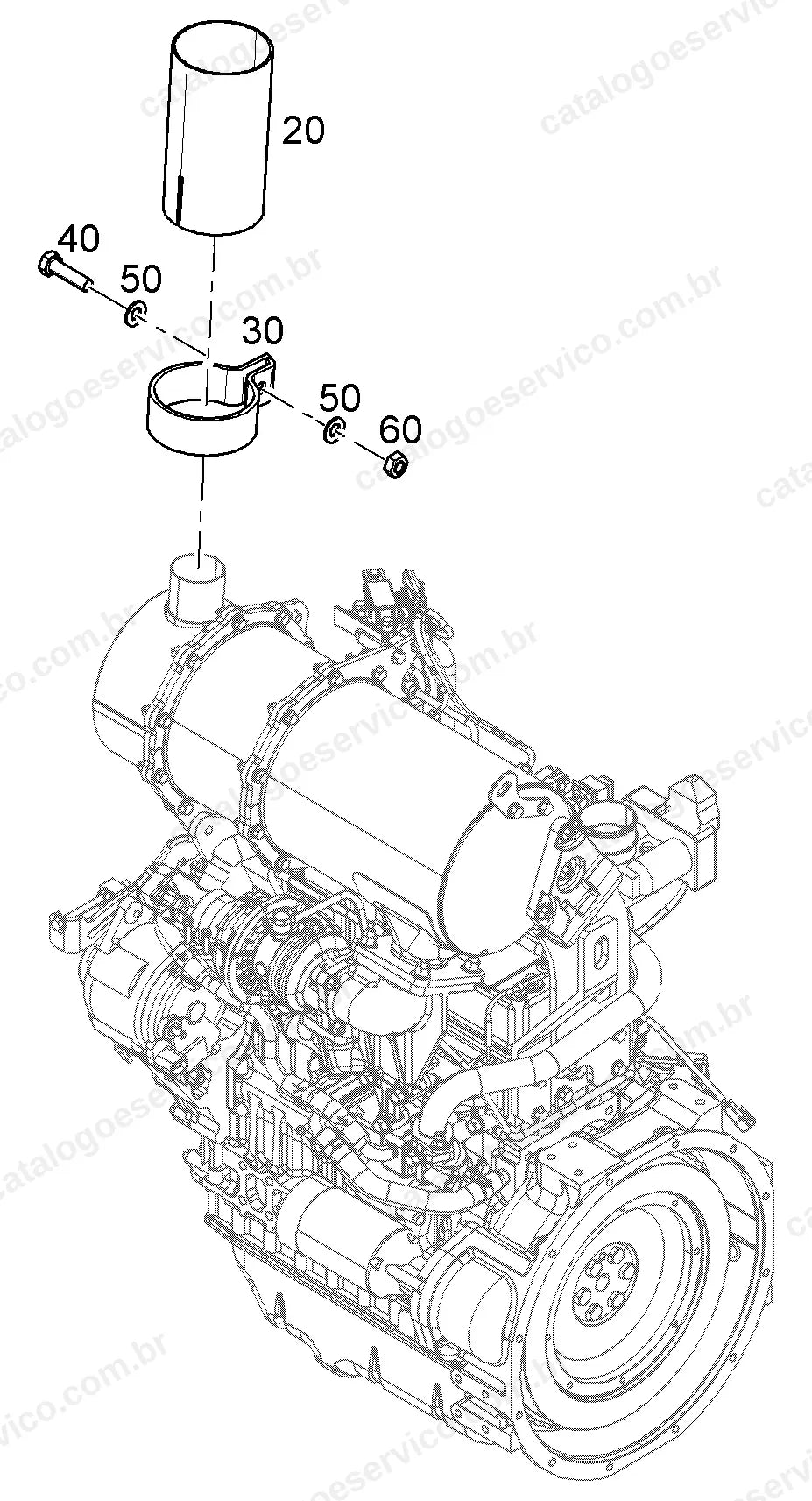

- Escapamento com filtro de partículas
- Arrefecimento, radiador de combustível e ventilador
- Eixo dianteiro e eixo traseiro FCH8
- Hidráulica de trabalho e comando piloto
- Tanque hidráulico e bloco de comando
- Acionamento hidrostático e freio de estacionamento
- Chassi dianteiro e chassi traseiro

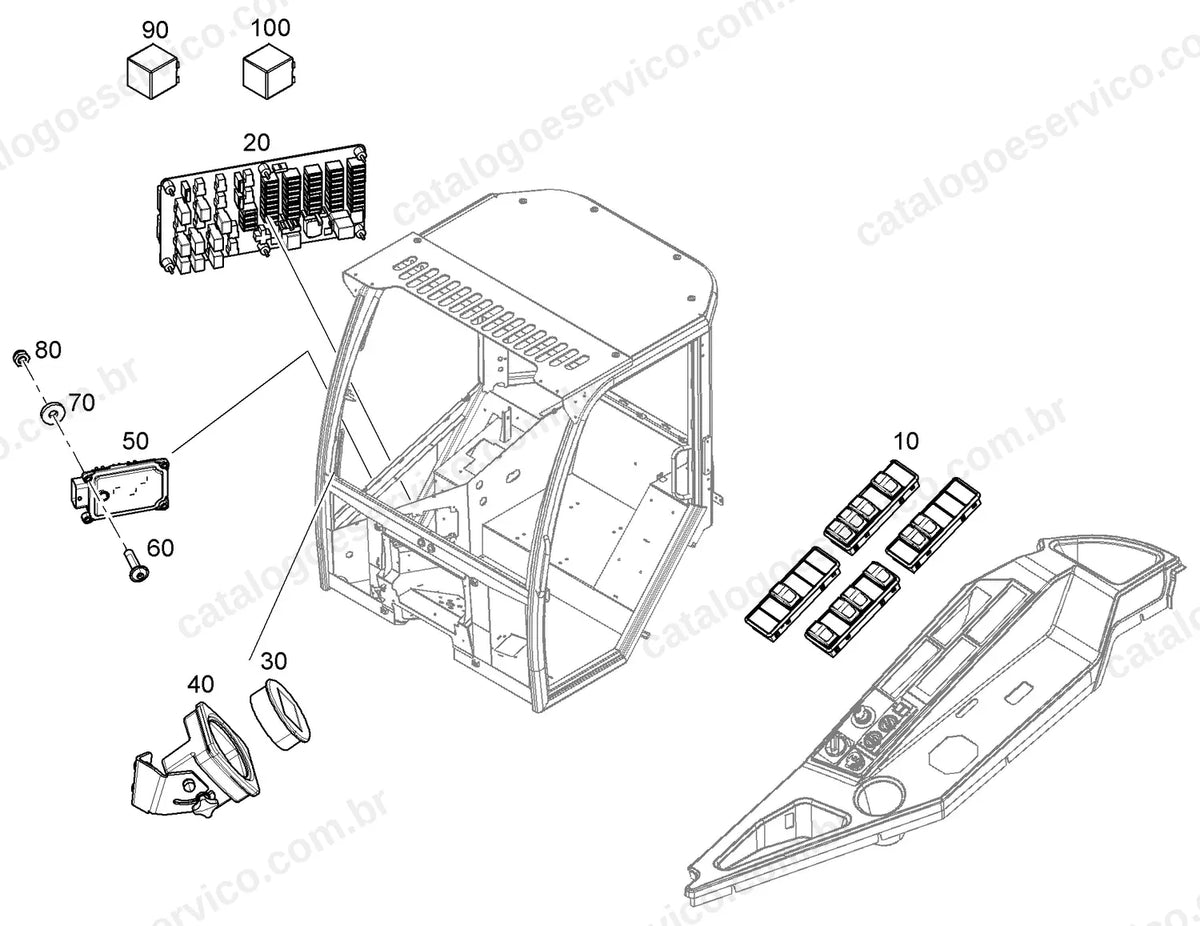

- Sistema elétrico e iluminação
- Contrapeso, ferramentas e kits de serviço
- Braço de elevação 2.200 mm e cilindros
- Engate rápido e pneus
- Cabine, banco e ar-condicionado
- Caçamba
Por que vale a pena
- Vista explodida com posição numerada para localizar cada peça no conjunto.
- Número da peça Liebherr e quantidade por figura em cada lista.
- Colunas de série de/até para pedir a peça certa para a sua faixa de fabricação.
- Menos risco de compra errada em itens com variantes, como caçambas, pneus e chicotes.
Para quem é
Para locadoras, prefeituras, oficinas e frotistas que mantêm a pá carregadeira compacta Liebherr L 506 tipo 1852, inclusive na versão Speeder, e querem cotar peças pelo código original.
Perguntas frequentes
Serve para a minha máquina?
O catálogo é da L 506 tipo 1852 a partir da série 66528. Confira tipo e série na plaqueta; em cada lista, as colunas de série de/até mostram a validade de cada item.
Tem as peças dos eixos Speeder?
Sim. A instalação do eixo dianteiro e o conjunto do eixo traseiro FCH8 na versão Speeder com diferencial de 45 % têm listas próprias.
A loja emite nota fiscal?
Sim. A loja emite nota fiscal para a compra do catálogo digital.
Como recebo o catálogo?
O PDF é liberado para download logo após a aprovação do pagamento.
