Documento técnico oficial em PDF, o Manual de Serviço Liebherr L580-1170 dedica 892 páginas em inglês à pá carregadeira de rodas fabricada em Bischofshofen com motor Liebherr D934 A7 de emissões Stage IIIB. O conteúdo inclui dados técnicos de todos os conjuntos, plano de manutenção, lubrificantes e capacidades, lista de testes e regulagens e a descrição funcional do motor com filtro de partículas, da tração hidrostática com câmbio de 3 marchas, da hidráulica de trabalho, da direção, dos freios, da parte elétrica, da cabine, da lubrificação central e dos opcionais.
Esta é a L 580-1170 da fase Stage IIIB, com motor D934 A7 de duplo turbo (HX 50 e HX 35 W), recirculação de gases e filtro de partículas com regeneração de serviço; o manual separa a hidráulica de translação em três versões (séries 26443–35016, 35017–37527 e a partir de 37528) e traz cerca de 140 páginas de esquemas elétricos.
Destaques deste material
- Motor D934 A7: 10.521 cm³, 215 kW a 1.800 rpm, 1.400 Nm a 1.100 rpm, injeção common rail de 2.000 bar e controle LIDEC 1.

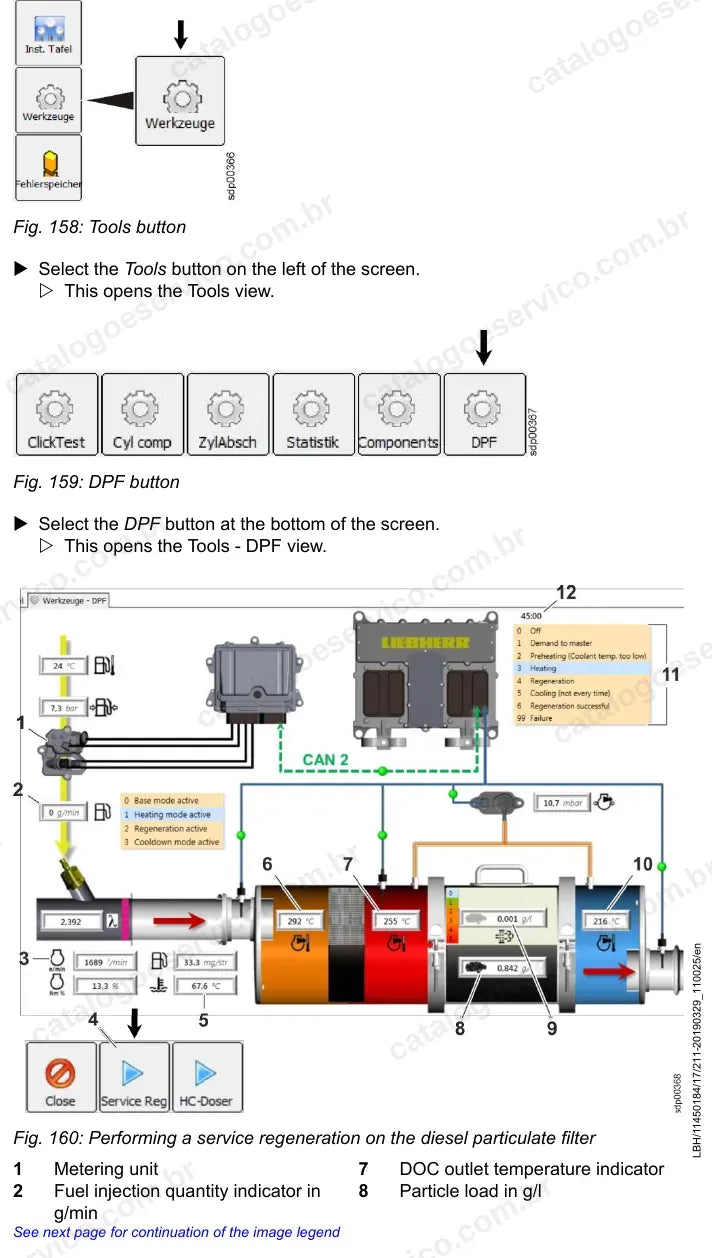

- Filtro de partículas com catalisador de oxidação (DOC): limpeza ou troca do filtro e regeneração de serviço comandada pelo display.
- Tração hidrostática com bomba A4VG 125 EV (300 l/min, 171 kW) e motores A6VM 107 e A6VM 140, com calibração da curva da bomba e dos motores.
- Câmbio de 3 marchas com relações de 6,103 / 3,033 / 1,342 e eixos MT-L 3105 II na dianteira e na traseira.
- Pesos operacionais de 25.140 a 27.980 kg conforme o implemento, com dados para caçamba, garfo, caçamba de basculamento alto e garra para toras.
- Seção de esquemas elétricos com folhas de circuito, além de central Master4, módulos CAN e câmera de ré.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificantes, testes e regulagens
- Motor diesel, filtro de partículas, embreagem e caixa de distribuição

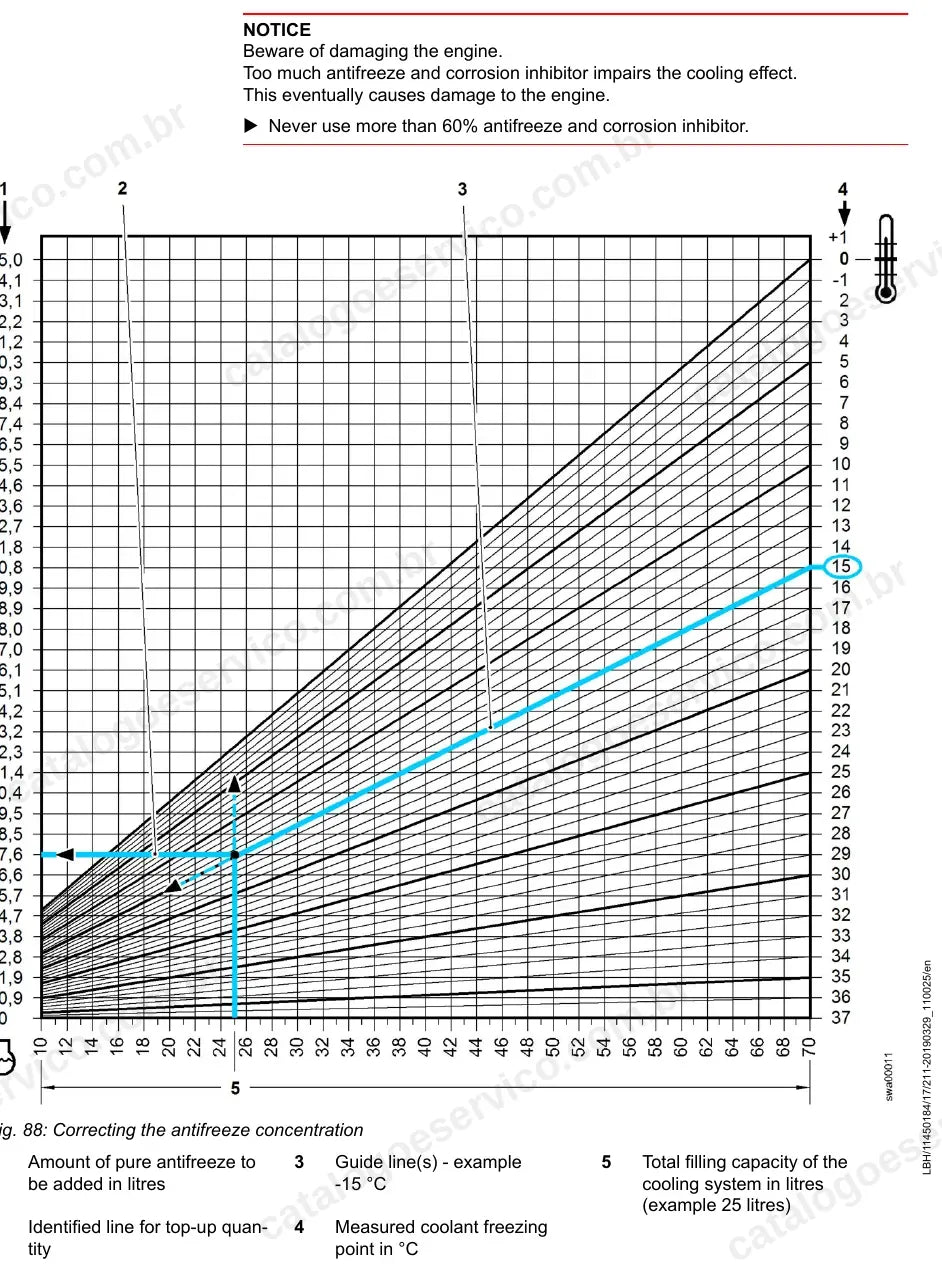

- Sistema de arrefecimento

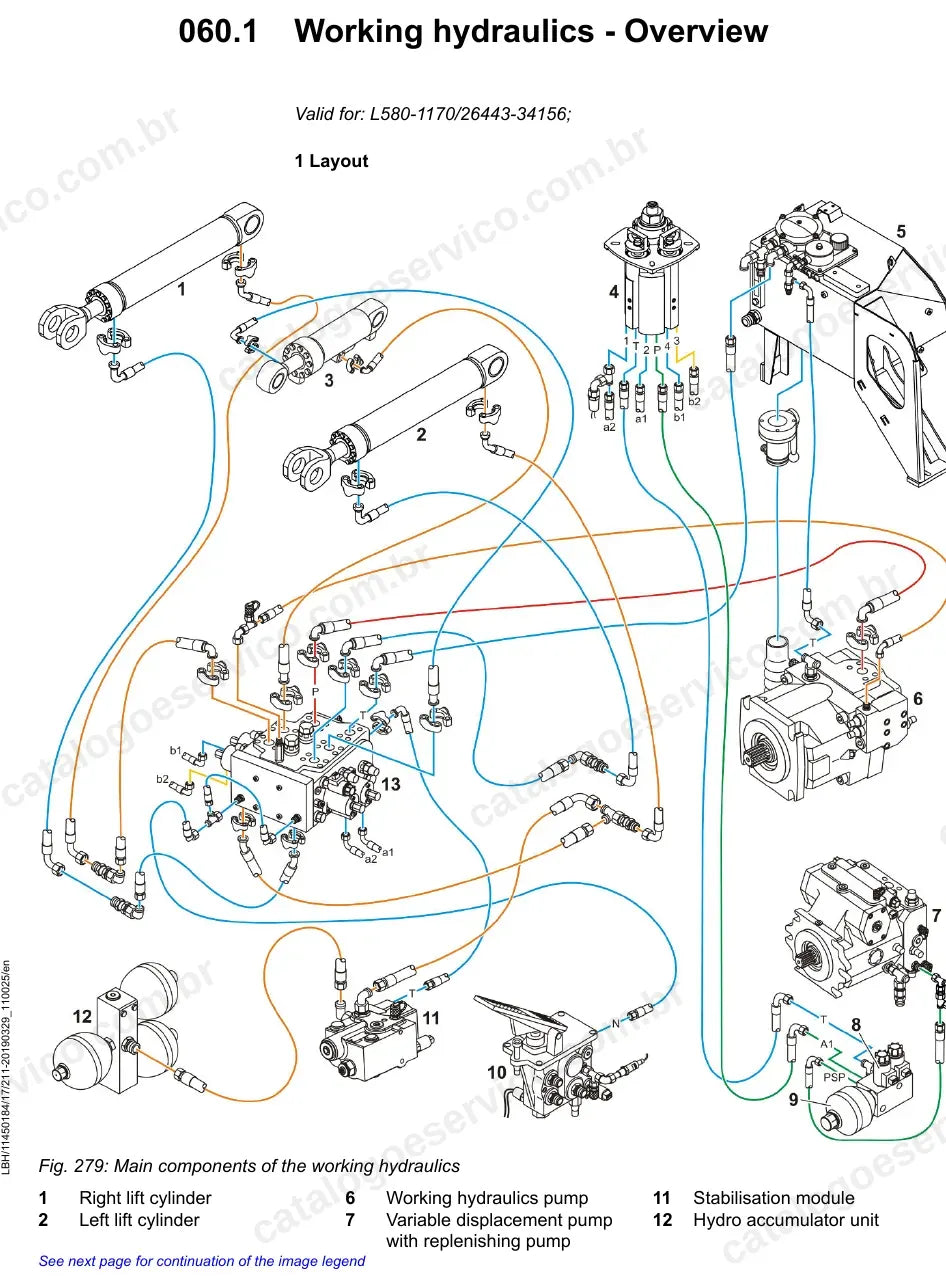

- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação (bomba e motores de deslocamento variável)
- Direção, direção de emergência e joystick
- Sistema de freios e proteção contra sobrevelocidade
- Sistema elétrico e esquemas elétricos
- Câmbio, eixos e cardãs
- Estrutura, contrapeso, braços em Z, engate rápido e garfo
- Cabine, ar-condicionado automático e lubrificação central
- Opcionais (LiDAT, abastecimento, balança) e diagnóstico
Por que vale a pena
- Checklist de testes e regulagens com valores nominais e tomadas de pressão para cada circuito da L580-1170.
- Torques de aperto e procedimentos de fábrica, como a remoção e instalação do mancal da caçamba.
- Esquemas elétricos e tabelas de fusíveis e relés para rastrear falhas no chicote e nos módulos.

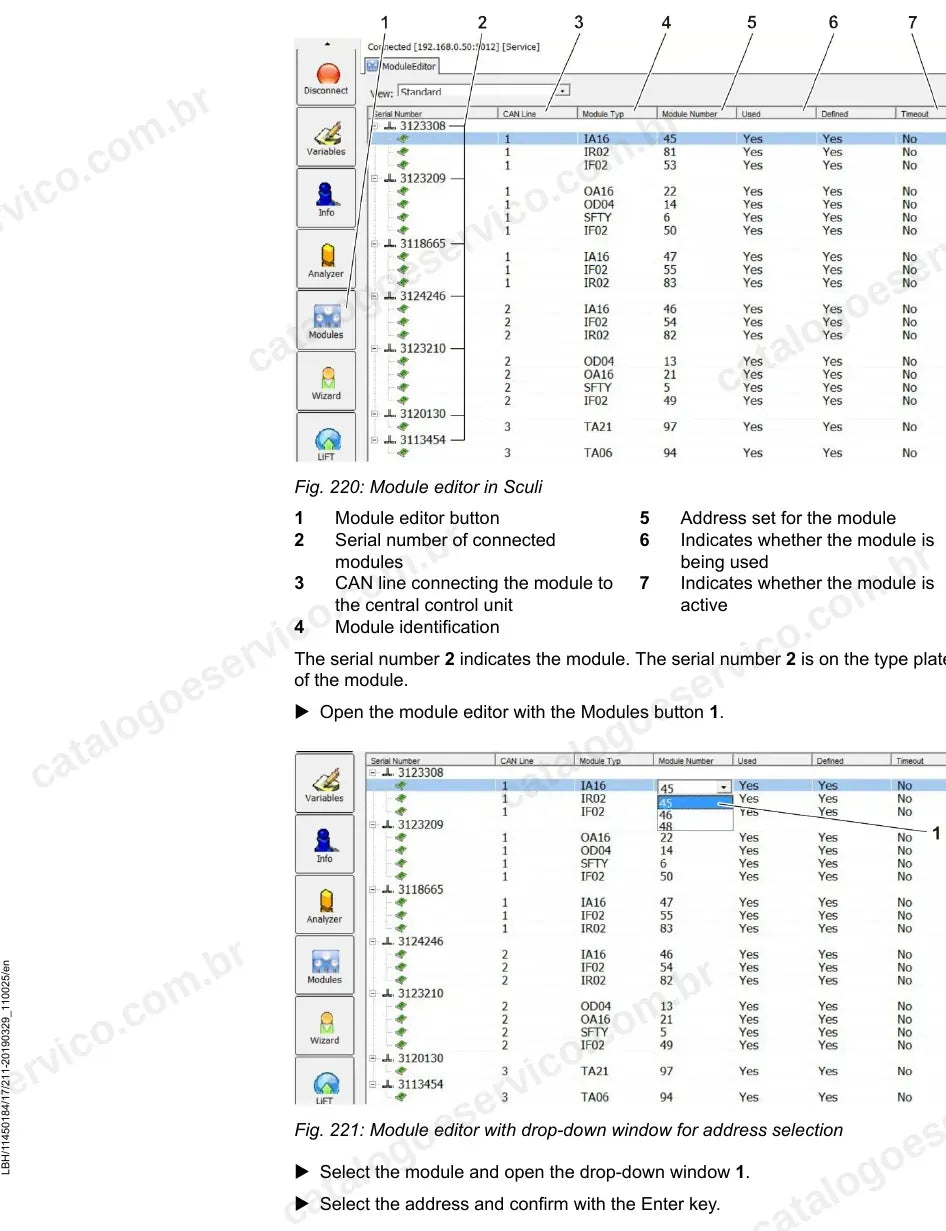

- Rotinas de serviço da central Master4: arquivo de serviço, endereços IP, teste da linha CAN e reset.
Para quem é
Útil para oficinas de linha amarela, mecânicos de campo, locadoras e operações de mineração, agregados e reciclagem que mantêm a L580-1170 com motor Stage IIIB e precisam conhecer o sistema de filtro de partículas e a tração hidrostática.
Perguntas frequentes
Serve para qual série?
Para a pá carregadeira L 580-1170 a partir do número de série 26443. Onde houve mudança de produção, como na hidráulica de translação e no líquido de arrefecimento, o manual indica a faixa de série.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Há diagramas hidráulicos dos circuitos e uma seção de esquemas elétricos com as folhas de circuito da máquina.
Como recebo o arquivo?
O arquivo em PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
