Manual Técnico John Deere 7200J 7215J 7230J

Especificações

O Manual Técnico John Deere 7200J / 7215J / 7230J é o documento técnico em PDF, com 780 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as especificações de ajuste.

Destaques deste material

• Motor de 6,8 L de deslocamento; sistema hidráulico com pressão máxima de trabalho de 205—215 bar (2973,27—3118,31 psi) e bombas de 45 cm³ (2.75 in³) ou 63 cm³ (3.84 in³)
• Forças do engate traseiro em duas configurações: 7.650 kgf (16.865 lbf) e 10.440 kgf (23.016 lbf) no engate, com 4.600 kgf (10.141 lbf) e 6.350 kgf (13.999 lbf) a 610 mm (2 ft)
• Tabela completa de torque para conexões: M12 x 1,5 = 28 Nm, M16 x 1,5 = 48 Nm, M22 x 1,5 = 85 Nm, M33 x 2 = 235 Nm, M42 x 2 = 260 Nm e M60 x 2 = 330 Nm, além da tabela geral de parafusos em Nm/lb-ft
• Torques de montagem específicos: braçadeiras do tubo de ar 8—12 N.m, tensor 18—23 N.m, parafusos Allen 20—25 N.m, parafuso do eixo 70 Nm e 125 Nm, parafusos da tampa 210 Nm, e ajuste fino de 0,6—3 N.m

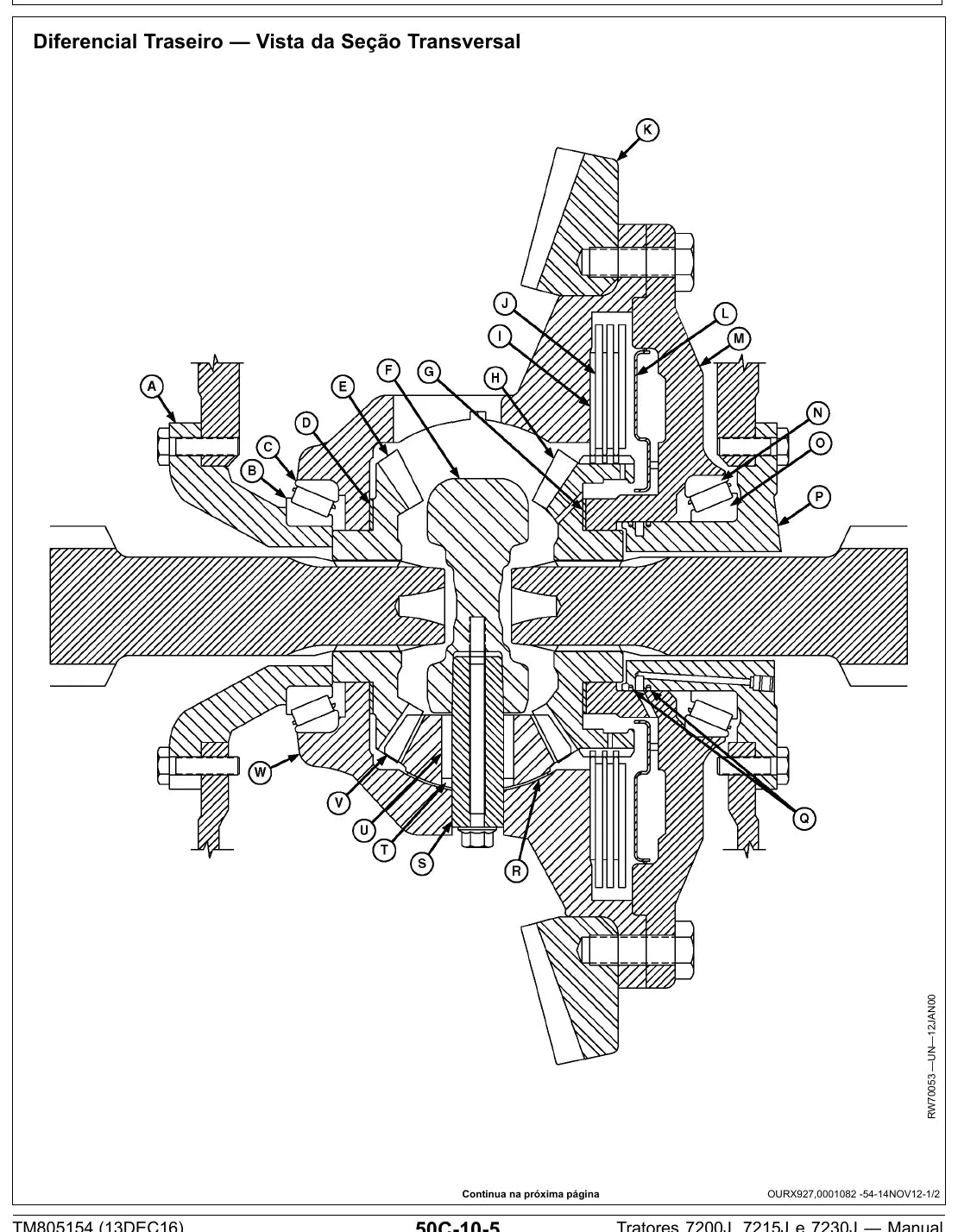

• Capacidades de óleo por versão: caixa do diferencial 14,4 L (3,80 gal.) ou 18,8 L (4,96 gal.) e cárter da transmissão final 3,81 L (1 gal.); reservatórios de 2,9 / 4,5 / 9,0 / 13,5 L

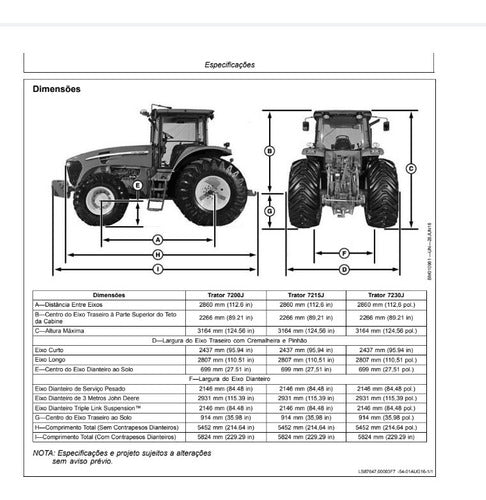

• Dimensões: entre-eixos 2860 mm (112,6 in), altura máxima 3164 mm (124,56 in), comprimento total 5452 mm sem contrapesos e 5824 mm com contrapesos, altura do centro do eixo traseiro ao solo 914 mm
• Eixos dianteiros catalogados com bitolas de 2146 mm (serviço pesado e Triple Link Suspension) e 2931 mm (eixo de 3 metros John Deere); tolerância de distorção da cabeça flangeada de 0,25—0,8 mm

O que este documento cobre

• Seção 05—Segurança
• Seção 10—Informações gerais
• Seção 20—Motor
• Seção 30—Sistema de Combustível, Admissão de Ar, Arrefecimento e Escape
• Seção 40—Sistema Elétrico
• Grupo 10—Roteamentos dos chicotes elétricos

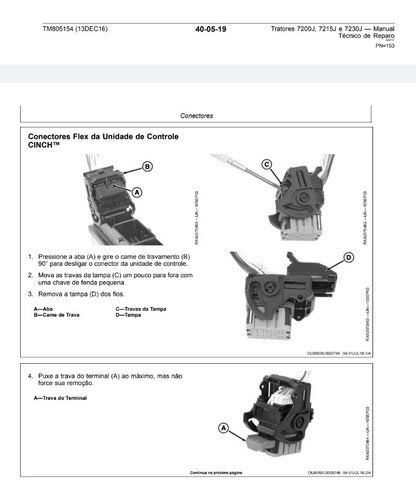

• Seção 45—Unidades de Controle Eletrônico
• Seção 60A—Direção

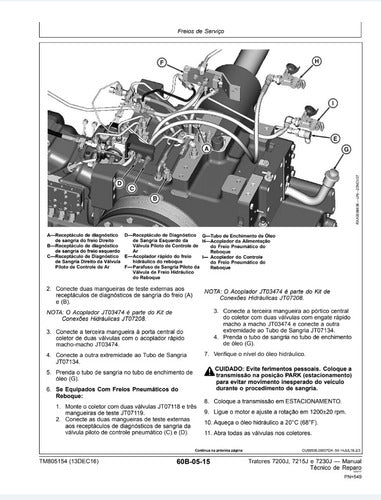

• Seção 60B—Freios
• Seção 70—Sistema hidráulico
• Grupo 20—Válvulas de Controle Seletivo e Acopladores
• Grupo 25—Engate Traseiro de 3 Pontos
• Seção 80—Diversos
• Seção 90—Estação do Operador

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

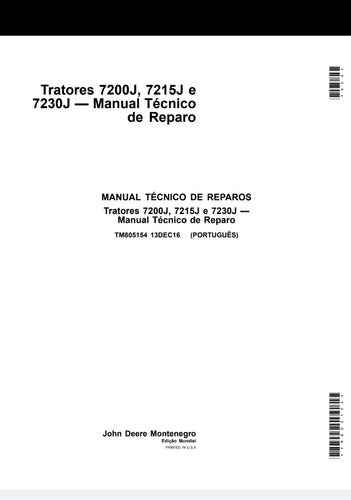

• Tratores 7200J, 7215J e 7230J (Série 7J), John Deere Montenegro, Edição Mundial
• Versões com eixo dianteiro de serviço pesado, eixo dianteiro de 3 metros e eixo com suspensão Triple Link Suspension (TLS)
• Configurações florestais, com pneus 18.4-26 R1 Florestal e 30.5L-32 R1 Florestal, além dos pneus agrícolas 20.8-R42 R1/R2
• Opcionais da estação do operador cobertos: ActiveSeat, assento de suspensão a ar, apoio de braço e sistema de ar-condicionado/ventilação/aquecedor
• Máquinas com freio pneumático de reboque, direção hidrostática, válvulas de controle seletivo e sistema de monitoramento eletrônico
• Eixos cardans/tubos de dois comprimentos: curto 100 x 2438 mm (3.93 x 95.98 in) e longo 100 x 2808 mm (3.93 x 110.55 in)

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• 7200J: motor John Deere PowerTech Plus MAR-1 6068, 6 cilindros de 6,8 L, 200 cv a 2200 rpm, torque máximo de 910 Nm com reserva de 36%, sem necessidade de Arla
• Transmissão PowrQuad Plus sincronizada de 16 marchas à frente e 16 à ré, com acionamento eletro-hidráulico e construção modular
• Sistema hidráulico de centro fechado com pressão e vazão variáveis, bombas de 121 L/min ou 174 L/min e pressão máxima de 210 bar
• Capacidade de levante do engate traseiro de 4.600 kg a 6.350 kg medida a 610 mm, coerente com os valores do próprio manual
• Variantes 7215J (215 cv) e 7230J (230 cv) completam a Série 7J de 200 a 230 cv, fabricadas em Montenegro (RS), Brasil
• Opcionais de fábrica: suspensão dianteira TLS (até 8% de ganho de produtividade), ActiveSeat (reduz o movimento vertical em até 90%), JDLink e piloto automático; barra de tração reforçada para plantadeira DB40
• Aplicação típica: tratores row-crop de grande porte para plantio, preparo de solo pesado, pulverização autopropelida e tração de implementos de alta demanda em soja, milho, cana e algodão

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e limites de uso conferidos no documento original

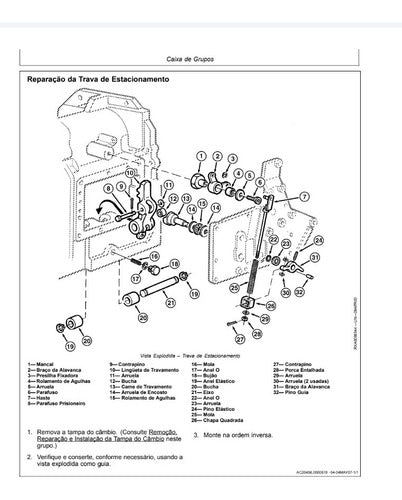

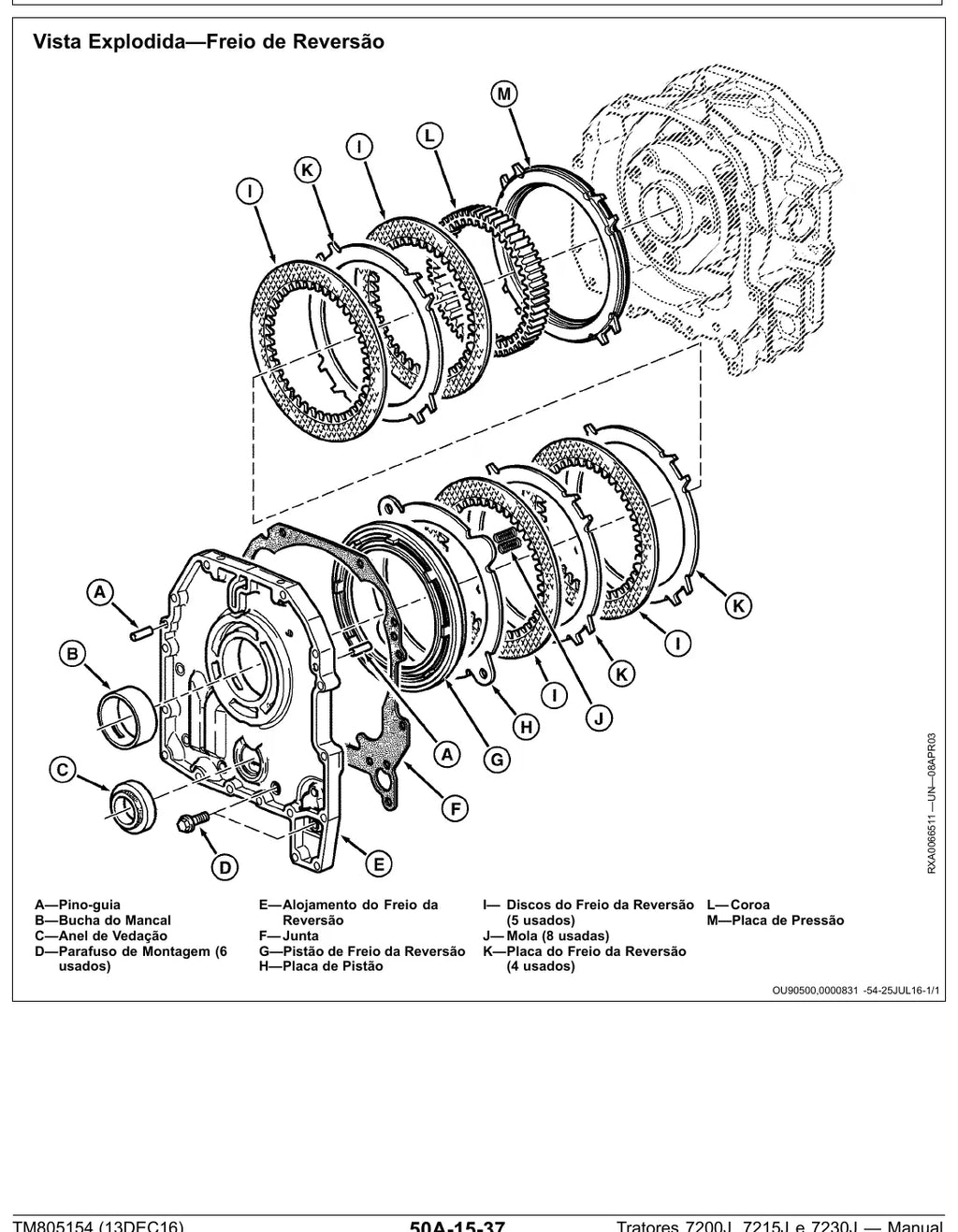

• Desmontagem e montagem ilustradas, componente por componente
• 780 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas agrícolas, mecânicos de fazenda, revendas e frotistas que precisam da referência correta antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 780 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
