Manual Técnico John Deere 200LC (em inglês)


Preço:
Preço promocionalR$ 80,00
4,9 · 1807 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Especificações

Marca
John Deere

Modelo(s) atendido(s)
200LC

Tipo de equipamento
Escavadeira hidráulica de esteiras

Documento
Manual Técnico

Páginas
696

Idioma
Inglês

Série / Referência
TM1663, 28NOV01 (ENGLISH) — 200LC Excavator Operation and Tests; copyright 2002 Deere & Company. Publicações complementares citadas: TM1664 (Repair), CTM104, CTM77, SP326

Formato
PDF pesquisável

Manual Técnico John Deere 200LC: 696 páginas em inglês com os procedimentos de reparo, as tabelas de torque e as medidas de controle exigidas na remontagem.

Destaques deste material

  • Motor POWERTECH 6.8 L (6068) com diâmetro x curso de 106 x 127 mm (4.17 x 5.0 in.) e cilindrada de 6,785 L (414 cu in.)
  • Capacidade do sistema de arrefecimento de 28,4 L (7.5 gal); reservatórios auxiliares de 4,7 L, 5,2 L e 1,0 L conforme o conjunto
  • Pressão de sobrealimentação do turbo entre 68,9 e 89,6 kPa (0,69—0,90 bar) e 64,1—83,4 kPa (9,3—12,1 psi) com combustível nº 1
  • Indicador de restrição do filtro de ar deve acender a 6,2 kPa (62 mbar / 25 in. de água); teste de vazamento da admissão a 14—21 kPa (0,14—0,21 bar / 2—3 psi)
  • Teste de vazamento das linhas de combustível pressurizando o sistema a 69 kPa (0,7 bar / 10 psi); tampa do sistema abre acima de 172 kPa (1,72 bar)
  • Saída de campo do alternador de 13 ± 1,5 V ou mais; leitura típica do medidor de fluxo de ar novo de 7,20 V
  • Tabelas completas de torque em polegadas e métricas (ex.: flange métrico de quatro parafusos M10 = 57 N·m e M20 = 421 N·m) e excentricidade máxima do amortecedor torcional de 1,50 mm (0.060 in.)

O que este documento cobre

  • SECTION 9000—General Information
  • Group 02—General Specifications
  • Group 03—Torque Values
  • Group 04—Fuels and Lubricants
  • SECTION 9005—Operational Checkout Procedure
  • SECTION 9010—Engine
  • Group 05—Theory of Operation
  • Group 15—Diagnostic Information
  • SECTION 9015—Electrical System

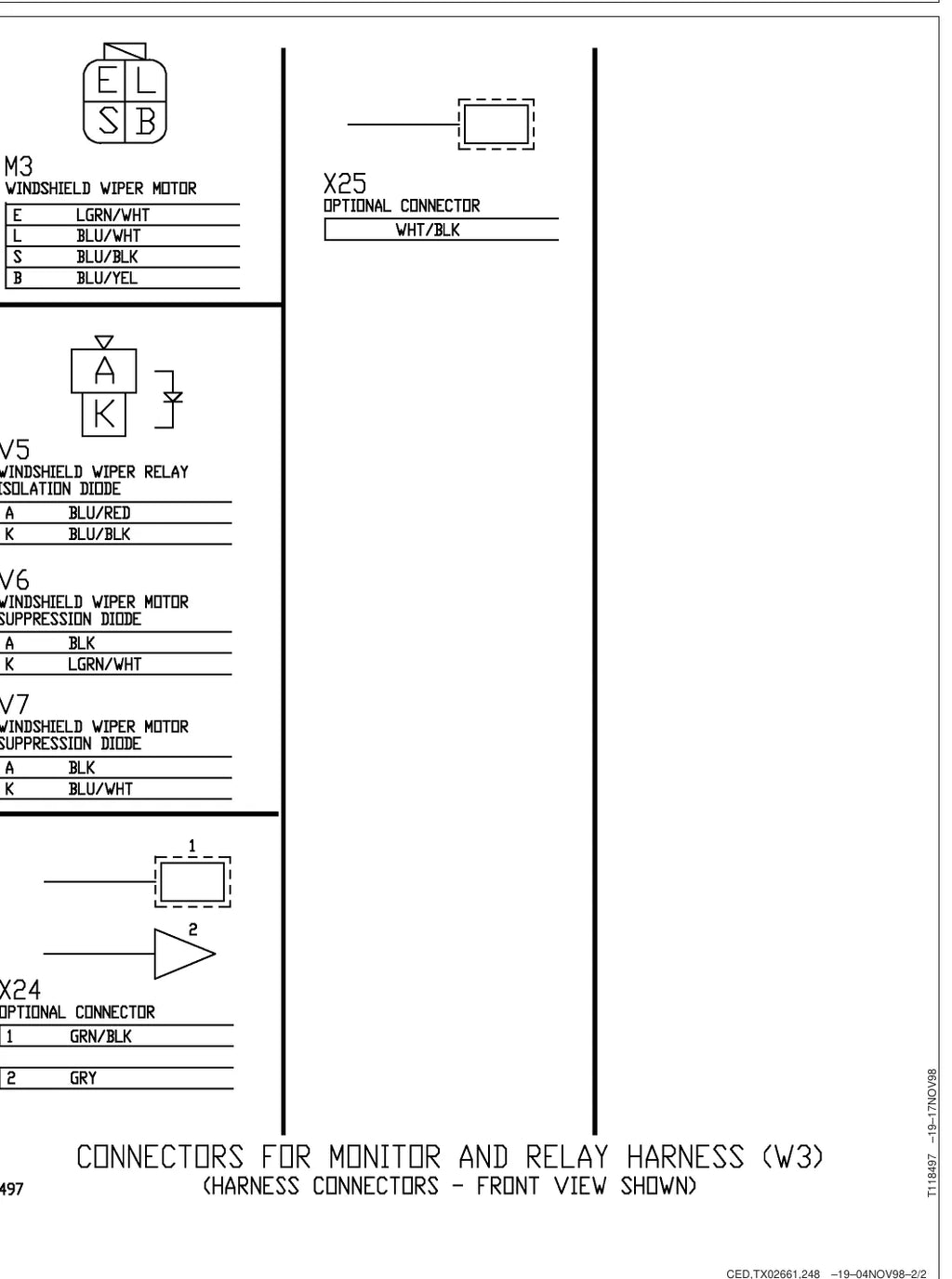

  • Group 10—System Diagrams
  • Group 15—Sub-System Diagnostics
  • SECTION 9020—Power Train

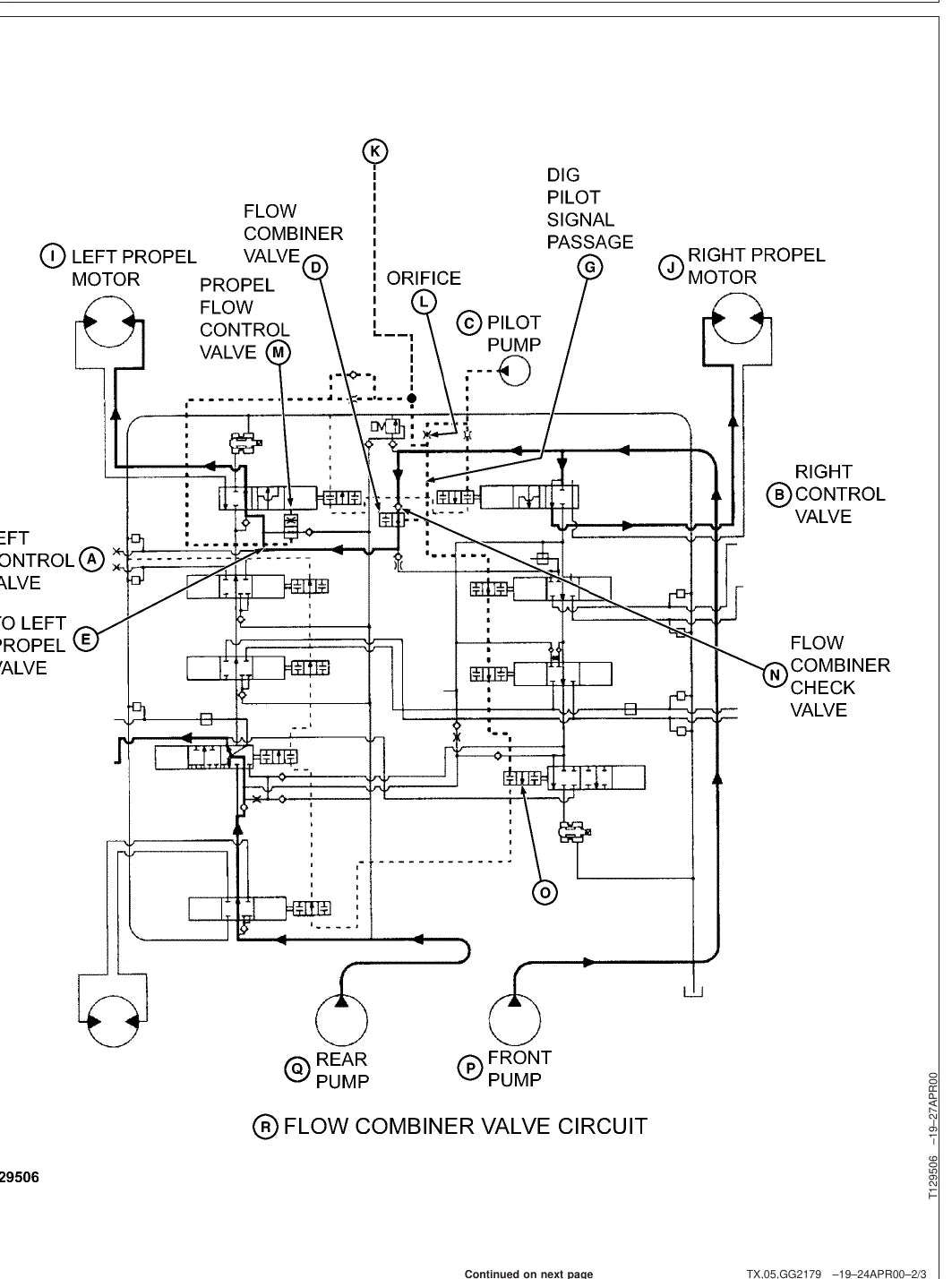

  • SECTION 9025—Hydraulic System
  • SECTION 9031—Air Conditioning System

Máquinas e versões atendidas

Aplicações informadas no documento:

  • Escavadeira John Deere 200LC (Worldwide Construction and Forestry Division)
  • Volume de Operação e Testes; a parte de reparação está no TM1664
  • Motores diesel POWERTECH 4.5 L e 6.8 L (4045 e 6068) conforme CTM104
  • Alternadores e motores de partida conforme CTM77; avaliação do material rodante conforme SP326 (Undercarriage Appraisal Manual)

Outras informações sobre o modelo:

  • Escavadeira hidráulica de esteiras na configuração LC (esteira longa)
  • Motor John Deere 6068T turboalimentado, 6 cilindros, 6,8 L
  • Potência líquida de 140 hp (104,4 kW) a 2150 rpm
  • Peso operacional de aproximadamente 20.300 kg (44.750 lb)
  • Caçamba de referência de 0,92 m³ (1,2 yd³)
  • Profundidade máxima de escavação de 5,97 m ou 6,71 m conforme a combinação lança/braço
  • Tanque de combustível de aproximadamente 303 L (80 galões)

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

  • Referência técnica para não depender de vídeo de internet
  • Especificações de ajuste que definem se a peça é reaproveitável
  • Sequência correta de desmontagem, evitando dano na remontagem
  • 696 páginas em PDF pesquisável, sem depender de conexão
  • Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para oficinas especializadas, equipes de manutenção industrial e profissionais autônomos que trabalham com equipamento pesado e precisam da referência do fabricante em mãos.

Perguntas frequentes

Em que idioma está o documento?
Em inglês. São 696 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
