Manual Técnico John Deere 6300 6400 6405 6600 6605

Especificações

Manual Técnico John Deere 6300 / 6400 / 6405: 782 páginas em português com os procedimentos de reparo, as tabelas de torque e as medidas de controle exigidas na remontagem.

Destaques deste material

• Torques do conjunto motor/chassi: parafusos de fixação do suporte e do motor 100 N.m (75 lb-ft) e parafusos do eixo cardan 135 N.m (100 lb-ft)
• Torques por grau de resistência do parafuso: grau 8,8 = 5,5 kg.m (55 N.m, 40 lb-ft) e grau 10,9 = 7,0 kg.m (70 N.m, 50 lb-ft)
• Torques pesados de cubo e eixo: 40,0 kg.m (400 N.m, 300 lb-ft) nas metades do cubo e 21,5 kg.m (215 N.m, 160 lb-ft) na castanha; caixa de grupos a 40 N.m (4 kg.m, 30 lb-ft)
• Cálculo de calço do mancal: adicionar entre 0,9 mm (0.035 in.) e 1,5 mm (0.059 in.) sobre a medida 'a', com exemplo resolvido para a = 0,3 mm resultando em calço de 1,5 mm
• Folgas axiais de engrenagens: 0,15—0,60 mm nas marchas e menos de 0,1 mm no conjunto crítico; dimensão de ajuste 'a' de 51 ± 1 mm e folga de 6 ± 1 mm em outro ponto
• Dados de molas para inspeção: comprimentos livres aproximados de 43,0 mm, 79,5 mm, 132,5 mm e 134,7 mm, com testes de 24,5 mm a 6,5—7,9 kg, 63,5 mm a 18—21 kg e 46,5 mm a 4,5—5,5 kg
• Manuais complementares indicados: TM4813 (Operação e Testes dos mesmos modelos), CTM206 (motores 4,5 e 6,8 L) e CTM8192 (eixo dianteiro)

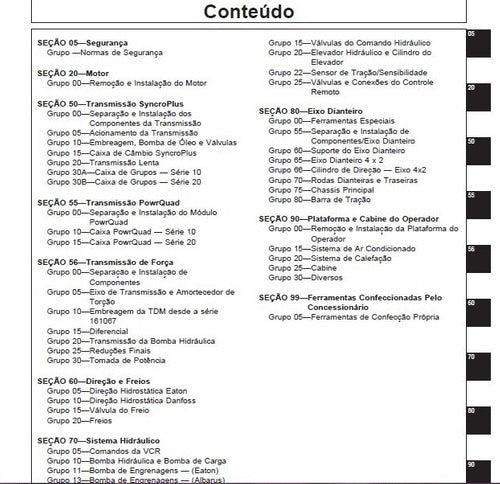

O que este documento cobre

• SEÇÃO 05—Segurança
• SEÇÃO 20—Motor
• Grupo 00—Remoção e Instalação do Motor
• SEÇÃO 50—Transmissão SyncroPlus
• Grupo 15—Caixa de Câmbio SyncroPlus
• Grupo 30A—Caixa de Grupos — Série 10
• Grupo 30B—Caixa de Grupos — Série 20
• SEÇÃO 55—Transmissão PowrQuad
• Grupo 15—Válvulas do Comando Hidráulico
• Grupo 20—Elevador Hidráulico e Cilindro do Elevador
• Grupo 22—Sensor de Tração/Sensibilidade
• Grupo 25—Válvulas e Conexões do Controle Remoto
• SEÇÃO 80—Eixo Dianteiro
• SEÇÃO 90—Plataforma e Cabine do Operador

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Tratores 6300, 6400, 6405, 6600 e 6605 — parte de Reparação (a parte de Operação e Testes é o TM4813)
• Transmissões SyncroPlus e PowrQuad, incluindo transmissão lenta (super redutora) e caixas de grupos Série 10 e Série 20
• Eixos dianteiros 4x2 e 4x4, com cilindro de direção do eixo 4x2 e suporte de eixo dianteiro
• Motores 4,5 L e 6,8 L (remoção e instalação neste manual; reparação interna no CTM206)
• Plataforma do operador e cabine com sistema de ar-condicionado; rodas dianteiras e traseiras, chassis principal e barra de tração

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• 6405: motor John Deere 4,5 L 4 cilindros diesel, aprox. 94 cv brutos e 85 cv (63,4 kW) na TDP, transmissões 12 marchas totalmente sincronizadas ou 16 marchas power shuttle, peso de 3.490 a 4.077 kg, produzido de 1998 a 2002
• 6605: motor 6,8 L 6 cilindros diesel, cerca de 105,6 cv brutos e 95 cv (70,8 kW) na TDP, mesmas opções de transmissão 12x12 sincronizada ou 16 power shuttle, peso de 3.981 a 4.650 kg, TDP independente 540/1000 rpm e freios de disco úmido
• 6600: na configuração de referência internacional traz motor 6 cilindros John Deere 6068 turbo, 110 cv (82 kW), power shift parcial 20F/20R, peso de 4.649 kg, entre-eixos 264 cm, pneus 16.9R26 dianteiros e 18.8R38 traseiros
• No mercado brasileiro o 6600 4x4 é comercializado como trator de 121 cv (anúncios de usados de 1997/1998 em diante), enquanto 6300/6400 são as versões de 4 cilindros 4,5 L da mesma família
• Todos são tratores utilitários/agrícolas de porte médio da Série 6000 (Advantage), com ROPS de dois montantes dobrável ou cabine Advantage com ar-condicionado, usados em preparo de solo, plantio, pulverização e transporte
• Observação: TractorData e DadosTratores documentam a produção de Mannheim (Alemanha, 1993—2002); o manual em questão é a edição John Deere Brasil, aplicável às versões nacionais dos mesmos modelos

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Referência técnica para não depender de vídeo de internet
• Especificações de ajuste que definem se a peça é reaproveitável
• Sequência correta de desmontagem, evitando dano na remontagem
• 782 páginas em PDF pesquisável, sem depender de conexão
• Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para oficinas do setor agrícola, equipes de manutenção de usina e profissionais que trabalham com trator e implemento e precisam do documento do fabricante.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 782 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
