Catálogo de Peças John Deere 1107 1109 1111 1113 Série 1100 (em português e inglês)

Especificações

O Catálogo de Peças John Deere 1107 / 1109 / 1111 é o documento técnico em PDF, com 208 páginas em português e inglês, que traz as vistas explodidas conjunto por conjunto, com a lista de itens e as quantidades de cada montagem.

Destaques deste material

• Catálogo trilíngue: cada prancha traz título em inglês, português e espanhol, com tabela de códigos da coluna 'NOTAS' (AR = conforme necessário, ASSY = conjunto completo, LH/RH, OS = sobretamanho, NSEP = não se fornece separadamente, entre outros).
• Convenção de números de série explicada em três idiomas: '-000000' vale até o número listado, '000000-' a partir dele, '000000-000000' para a faixa fechada, e 'XXXXXX' quando houve troca sem número definido na edição.
• Chassi do 1107 tem duas estruturas distintas: uma até o nº de série 070004 e outra a partir de 070005.
• Chassi dos modelos maiores é separado por série: 1109 a partir de 070020; 1111 até 070008 e a partir de 070009; 1113 até 060005 e a partir de 070001.
• Lança (engate) muda por faixa de série: pranchas próprias para 1107 até 080000 e a partir de 080001, para 1109/1111 até 080000, para 1111 a partir de 080001 e uma exclusiva do 1113.
• Viga central do chassi é comum a 1107, 1109 e 1111 (com corte por número de série), enquanto o 1113 tem prancha exclusiva; suportes e cunhas adicionais aparecem a partir da série 070001.
• Fixação padrão nas pranchas de tubulação e corrimão usa parafusos sextavados M8 x 25 com porcas de segurança M8 e M10.

Grupos e sistemas cobertos

• PRIMARY INDEX / INDICE GERAL / INDICE GENERAL
• CODIGOS ADICIONAIS UTILIZADOS EM CATALOGO DE PECAS
• SERIAL NUMBER LISTING INFORMATION / INFORMACAO DE LISTAGEM DE NUMERO DE SERIE
• DIRECTION ARROW / DIRECAO DA SETA
• BOX-ENCLOSED ILLUSTRATIONS / CAIXA NAS ILUSTRACOES
• CHASSI E MARCADOR — SECTIONAL INDEX / INDICE DE GRUPO
• CHASSI, CORRIMAO E PLAT DE ABASTECIMENTO - 1107
• CHASSI, CORRIMAO E PLAT ABASTECIMENTO - 1109, 1111, 1113
• ESCADA DA PLATAFORMA DE ABASTECIMENTO
• CHASSI - EIXO DE TRANSMISSAO
• VIGA CENTRAL DO CHASSI - 1107, 1109, 1111
• VIGA CENTRAL DO CHASSI - 1113
• LANCA - 1107 / 1109, 1111 / 1113
• SUPORTE DO MARCADOR DE LINHAS

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Plantadeiras John Deere Série 1100 — Edição Sul-Americana
• Modelo 1107 (com cortes de nº de série em 070004/070005 e 080000/080001)
• Modelo 1109 (nº de série a partir de 070020; lança até 080000 e a partir de 080001)
• Modelo 1111 (nº de série até 070008 e a partir de 070009; lança própria a partir de 080001)
• Modelo 1113 (nº de série até 060005 e a partir de 070001; viga central e lança exclusivas)
• Variantes com baixa taxa de sementes (LOW RATE OF SEED) no eixo de transmissão

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Plantadeira 1107: 6 ou 7 linhas, espaçamento de 50 cm (19,6 in.)
• Plantadeira 1109: 8 ou 9 linhas, espaçamento de 50 cm (8 linhas) ou 45 cm (9 linhas)
• Plantadeira 1111: 10 ou 11 linhas, espaçamento de 50 cm (10 linhas) ou 45 cm (11 linhas)
• Plantadeira 1113: 12 ou 13 linhas, espaçamento de 50 cm (12 linhas) ou 45 cm (13 linhas); peso vazia de 5.150 kg e exigência de trator de 120 a 197 cv
• Reservatórios de sementes de ~67 L por linha (caixa padrão) ou ~85 L (caixa longitudinal opcional); três caixas de adubo sólido somando 1.485 L com dosador ProMeter™; dosagem mecânica ou MaxEmerge™ 5 a vácuo; linha fabricada na unidade John Deere Horizontina para o mercado sul-americano

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

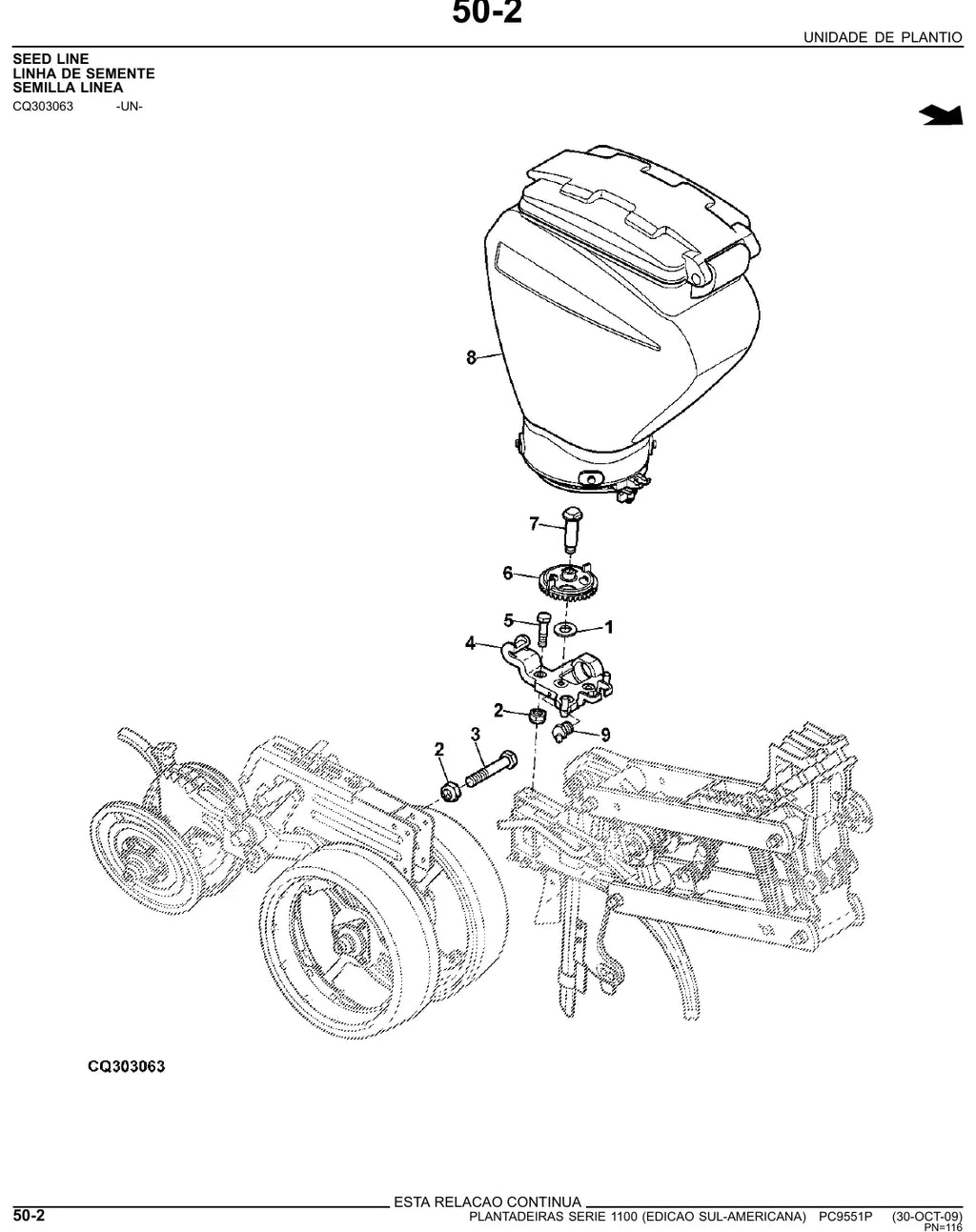

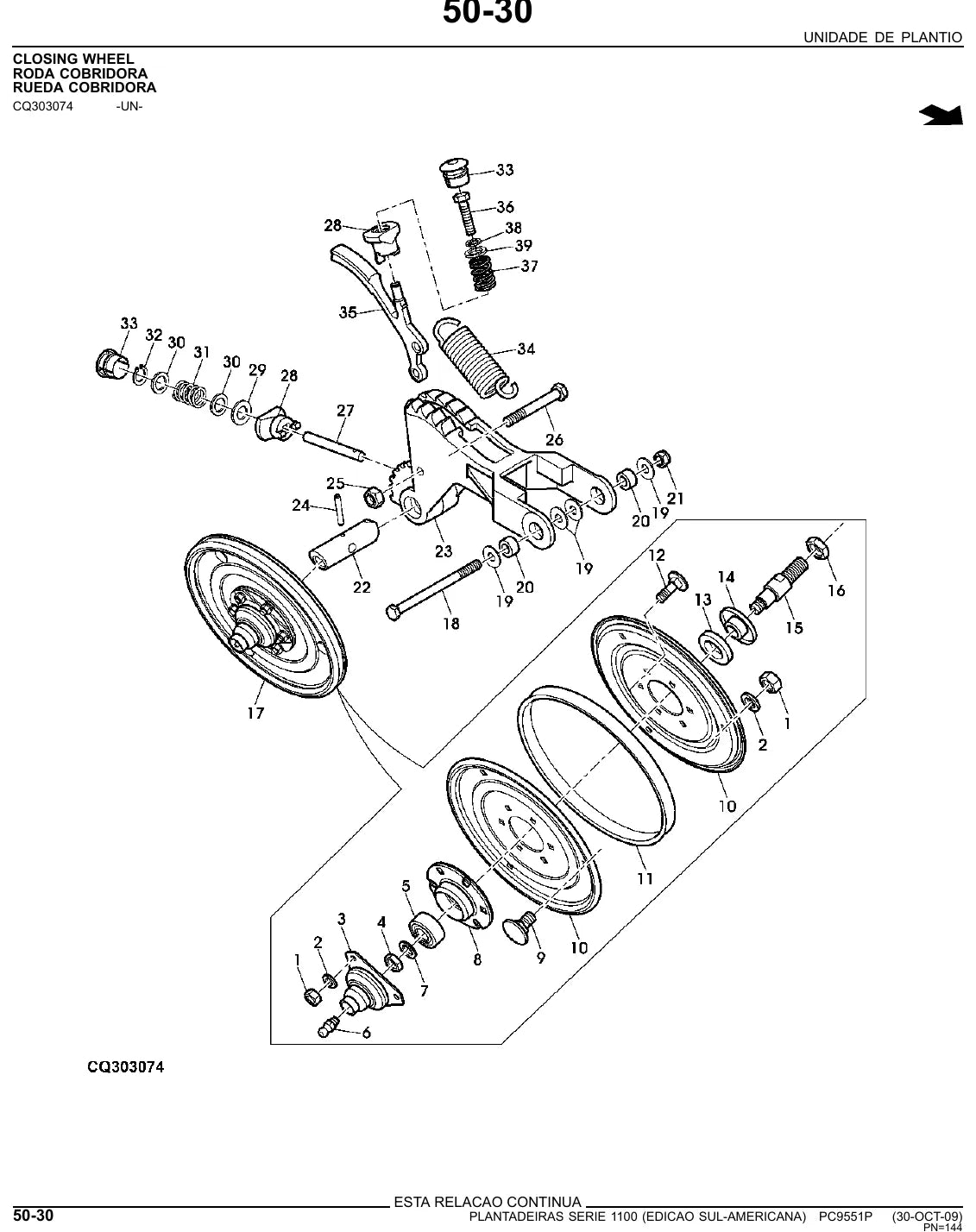

• Cada conjunto em vista explodida, com a posição exata de cada item
• Referência correta na hora de pedir a peça, sem chute pelo balcão
• Variantes e opcionais separados no próprio catálogo
• 208 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas agrícolas, mecânicos de fazenda, revendas e frotistas que precisam da referência correta antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 208 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Sim. É um catálogo de peças: cada prancha traz a vista explodida e, ao lado, a tabela com referência, descrição e quantidade. Para o passo a passo de reparo, o documento indicado é o manual de serviço do mesmo modelo.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
