Manual Técnico John Deere 8130 8230 8330 8430 8530

Especificações

Com 6658 páginas em português, este Manual Técnico John Deere 8130 / 8230 / 8330 reúne o passo a passo de oficina, as especificações de serviço e o diagnóstico de falhas do conjunto.

Destaques deste material

• Referência de aferição da lâmpada de teste: corrente de 3,8 a 4,2 A sob tensão de 12,2 a 12,6 volts
• Critérios de código de falha por subtensão: registro quando o TDP fica abaixo de 9,0 V por mais de 1 segundo
• Faixas de monitoramento do acelerador manual: falha sinalizada acima de 4,7 V e abaixo de 0,3 V
• Potenciômetros da Unidade de Controle do Apoio de Braço (ACU) monitorados nos limiares de 5,2 V e 4,8 V por mais de 1 segundo, com faixas de referência de 0,48–0,52 V, 3,20–3,60 V e 3,50–4,10 V
• Alavancas de controle das VCR II a VI e do levante traseiro diagnosticadas na janela de 0,5 V a 4,5 V; controles da VCS/VCR I e de velocidade nas janelas de 0,2 V a 4,8 V
• Correntes de acionamento de solenoide por faixa de trabalho: 0,75 A em faixa baixa e 0,95 A em faixa alta; e 1,20 A em faixa baixa contra 1,60 A em faixa alta
• Escalas de pressão usadas nos testes hidráulicos: de 0 a 31,00 bar, equivalente a 0 a 3.100 kPa; e segurança HPCR exigindo espera mínima de 15 minutos após parar o motor antes de abrir o sistema de combustível de alta pressão

O que este documento cobre

• Seção 210 — Geral: Grupo 05 Regulamentos de Segurança e Grupo 15 Referências Gerais
• Seção 211 — Códigos de Diagnóstico de Falhas por unidade de controle (ACU, ASU, ATC, BRC, CAB, CCU, CLC, ECU, HCC, HCU, ICU, PTI, PTP, SCC, SCO, SCU, SFA, SSU, TEC, VLC)
• Seção 212 — Sintomas Observáveis: sistema elétrico, unidades de controle, transmissões, sistemas de acionamento, direção e freios, hidráulico e plataforma do operador

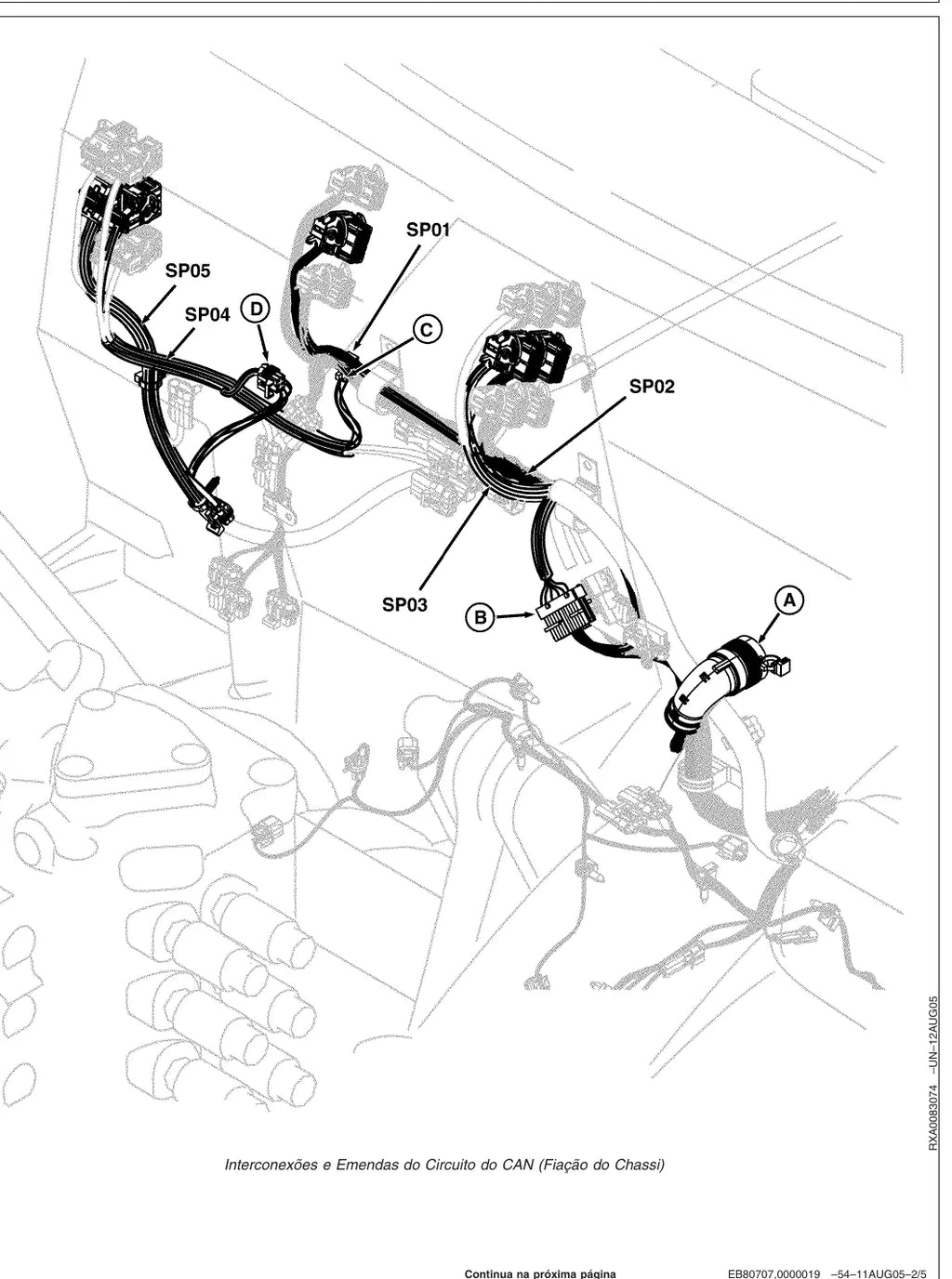

• Seção 213 — Diagnósticos de Sistemas, incluindo Grupo 45 Diagnóstico do Sistema do CAN
• Seção 220 — Motores
• Seção 230 — Combustível e Ar
• Grupos SE05 a SE20 — Sistema elétrico: interruptor multifunção, lâmpada de teto e rádio; central de carga da cabine e luzes dos equipamentos; conectores de acessórios; terminação do barramento CAN; monitores da coluna de canto, ICU e painel VCR; unidade de controle da cabine e Active Seat (ASU); trem de força, VLC e CCU; ACU do apoio de braço; SCU/HCU/BRC/SFA; SCO; ECU Nível 14; JDLink; monitor GreenStar; unidade do sistema de direção (SSU)
• Seção 250 — Transmissão PowerShift: verificações preliminares e operacionais, testes e ajustes, teoria de operação, esquemas e diagramas
• Seção 251 — Transmissão AutoPowr / IVT: verificações preliminares e operacionais, testes e ajustes, teoria de operação, esquemas e diagramas
• Seção 256 — Sistemas de Acionamento
• Seção 260 — Direção e Freios
• Seção 270 — Componentes Hidráulicos
• Referências de diagnóstico do Grupo 15: uso de multímetro digital, uso de lâmpada de teste, tipos de circuito, tipos de circuito do relé e problemas eletrônicos intermitentes

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Tratores John Deere 8130, 8230, 8330, 8430 e 8530
• Manual dividido em operação e testes, voltado a diagnóstico, análise, teste e conserto por técnico com experiência
• Cobre transmissão PowerShift e transmissão AutoPowr / IVT como linhas distintas de diagnóstico
• Contempla motor com sistema de combustível High Pressure Common Rail (HPCR) e ECU Nível 14
• Inclui eletrônica embarcada JDLink, monitor GreenStar e unidade do sistema de direção (SSU)
• Indica manuais complementares: TM2274 para reparação dos mesmos tratores, CTM393 para o sistema eletrônico de combustível Nível 14 com Denso HPCR dos motores diesel de 9,0 l PowerTech Plus, CTM408 para o motor base PowerTech Plus de 9,0 l, CTM77 para alternadores e motores de partida, TM1061 e TM2240 para GreenStar e TM2820 para estação base RTK
• Manuais complementares CTM77, TM1061, TM2240 e TM2820 declarados como disponíveis somente em inglês

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Série 8030 de tratores agrícolas John Deere produzida entre 2006 e 2009
• Potências nominais da linha: 8130 com 225 hp, 8230 com 245 hp, 8330 com 275 hp, 8430 com 305 hp e 8530 com 330 hp
• Motor PowerTech Plus de 9,0 litros (548 pol³), 6 cilindros, turbodiesel com intercooler; no 8430 entrega cerca de 305 hp (227 kW / 309 PS) a 2.100 rpm
• Transmissões oferecidas: PowerShift com 16 marchas à frente e 4 à ré com embreagens de discos molhados, ou IVT/AutoPowr continuamente variável
• Tração MFWD 4x4, com opção de suspensão dianteira de braços independentes (ILS); peso operacional do 8430 na faixa de 11.260 kg a 11.698 kg conforme configuração
• Capacidade do sistema hidráulico do 8430 de 36,0 litros, ou 54,9 litros com reservatório auxiliar
• A edição equivalente em inglês deste manual de diagnósticos e testes circula sob o código TM2280; a série teve também versões de esteira 8230T, 8330T e 8430T

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Evita a tentativa e erro que custa horas de bancada
• Valores de aperto e limites de desgaste prontos para consulta
• Diagnóstico de falhas organizado por sintoma e por sistema
• 6658 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o mecânico agrícola, para a revenda e para o produtor que faz a manutenção da própria frota e não pode errar peça nem torque.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 6658 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
