Manual Técnico John Deere 7185J 7205J 7225J

Especificações

O Manual Técnico John Deere 7185J / 7205J / 7225J é o documento técnico em PDF, com 2534 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as especificações de ajuste.

Destaques deste material

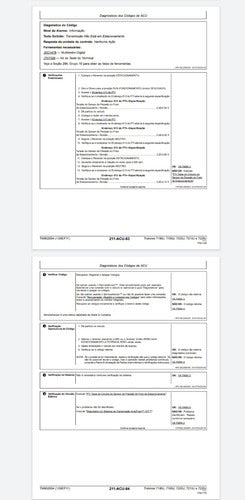

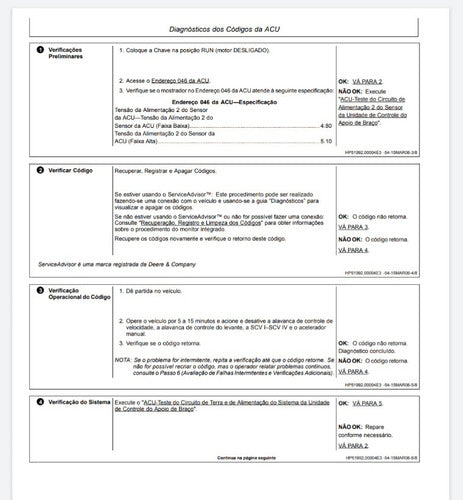

• Diagnóstico de códigos de falha organizado por unidade eletrônica: grupos ACU, CAB, CCU, ECU, HCU, ICU, PTQ, SSU e TEC, cada um com sua árvore de testes

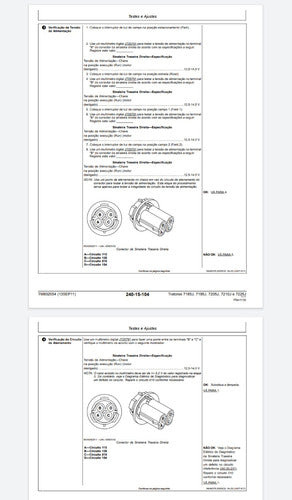

• Faixas de tensão de referência para testes: alimentação de sensor 4,75 a 5,25 V, sinal de 2,00 a 2,30 V e sistema de carga de 12,5 a 14,5 V
• Sensor de ângulo de roda: aprox. 1,25 V com rodas centralizadas (0,20 a 1,00 V e 1,50 a 2,30 V nos extremos) numa variante e ~2,50 V centralizado (0,40 a 2,00 V / 3,00 a 4,60 V) na outra, com diferença máxima admitida de 0,05 V entre leituras
• Critérios de falha por tensão: acelerador manual acima de 4,5 V ou abaixo de 0,5 V, alavanca do levante traseiro acima de 4,5 V, alimentação da HCU abaixo de 9,0 V e solenoides do levante abaixo de 9,0 V
• Pressões e restritores do circuito hidráulico/direção: 750—1050 kPa (7,5—10,5 bar; 110—150 psi) e orifícios calibrados de 0,5 mm, 0,8 mm (dinâmico), 1,0 mm (sensor de carga da direção) e 1,5 mm
• Critério de queda do engate de 3 pontos: rejeitar se abaixar mais de 12,7 mm (0.5 in.) em 10 minutos, com verificação também a 25,4 mm (1 in.) sob carga
• Manuais complementares referenciados na folha de rosto: TM802154 (Reparo), CTM206 (motores 4,5 e 6,8 L), CTM339 e CTM328 (sistemas eletrônicos de combustível), CTM4687, CTM77, CTM67, TM2240 (GreenStar/AMS) e TM2820 (RTK)

O que este documento cobre

• Seção 210—GERAL
• Seção 211—CÓDIGOS DE DIAGNÓSTICO DE FALHAS
• Seção 212—SINTOMAS OBSERVÁVEIS
• Seção 220—MOTORES
• Seção 230—COMBUSTÍVEL E AR
• Seção 240—SISTEMA ELÉTRICO

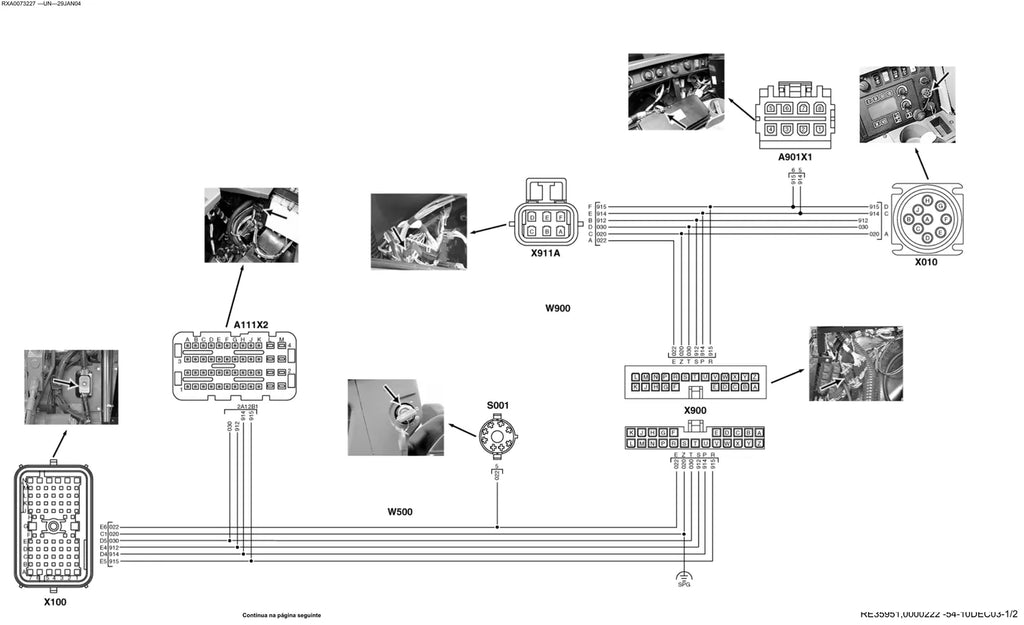

• Grupo 25—Diagramas Funcionais
• Grupo 30—Informações sobre os Conectores - 7185J e 7205J
• Grupo 31—Informações sobre os Conectores - 7225J
• Seção 245—UNIDADES DE CONTROLE
• Seção 260—DIREÇÃO E FREIOS
• Seção 270—SISTEMA HIDRÁULICO
• Seção 290—ESTAÇÃO DO OPERADOR
• Seção 299—FERRAMENTAS DE SERVIÇO

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Tratores 7185J, 7205J e 7225J (Série 7J de primeira geração), John Deere Montenegro

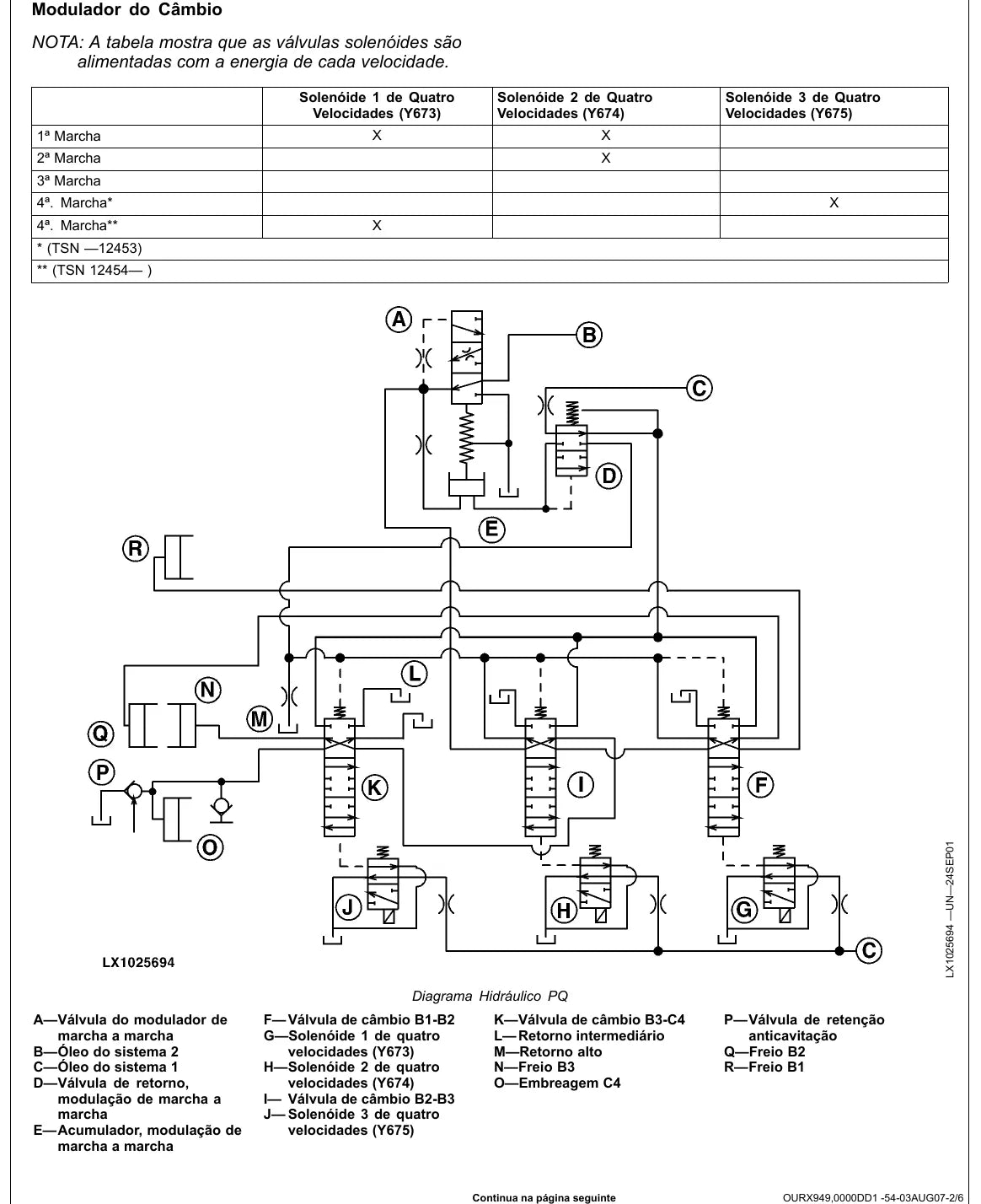

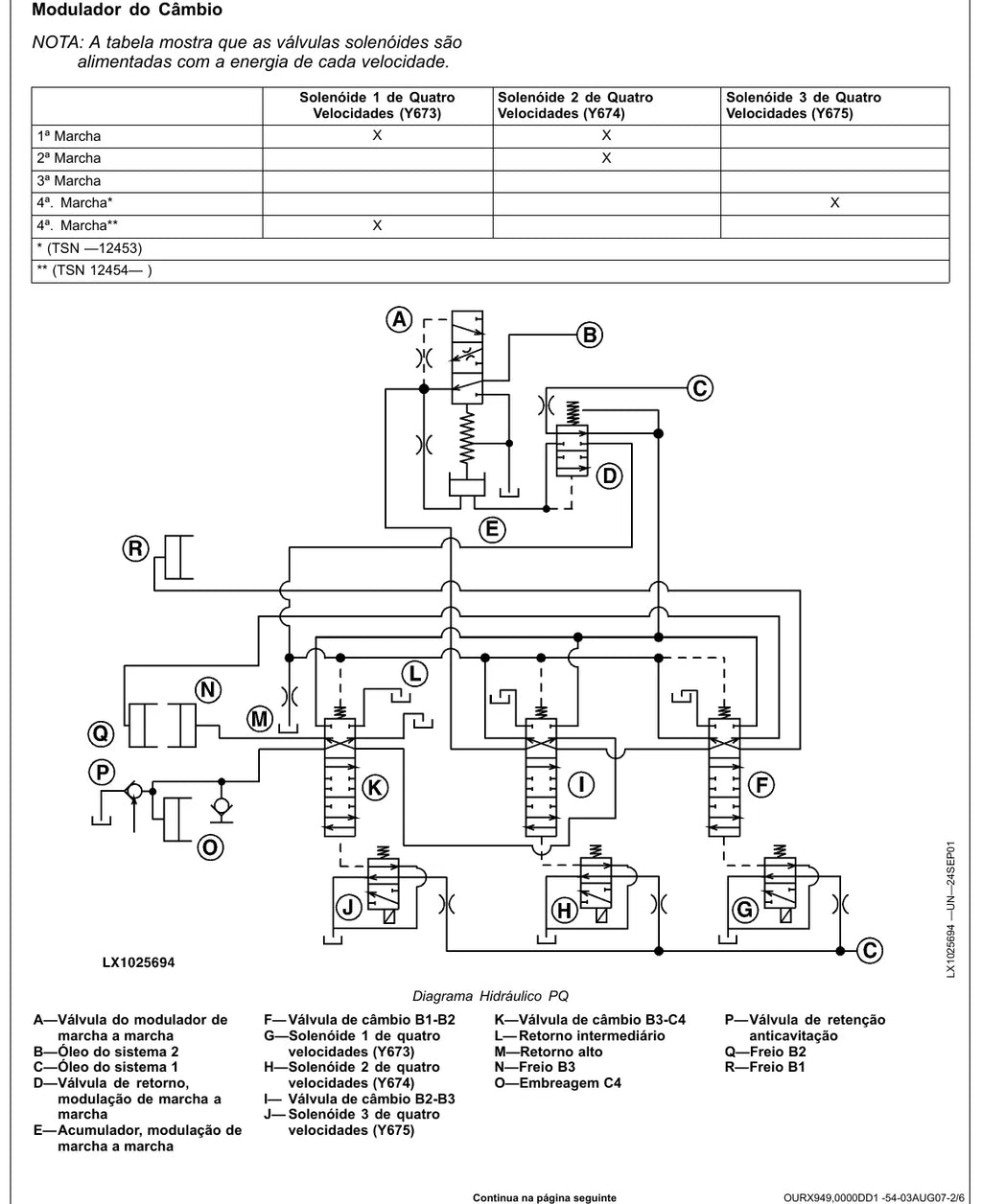

• Transmissão PowrQuad-Plus acoplada ao motor de 6,8 L, referenciada no manual como nível SE16B
• Informações de conectores separadas por modelo: 7185J e 7205J num grupo e 7225J em grupo próprio (chicote e pinagem distintos)
• Unidades de controle eletrônico cobertas: ACU (UCA), CAB, CCU, ECU, HCU, ICU, PTQ, SSU e TEC
• Máquinas com GreenStar/AMS e correção RTK, cujos testes ficam nos manuais TM2240 e TM2820

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• 7185J: motor 6 cilindros turbo intercooler de 6,8 L (414 ci), 185 cv (138 kW), transmissão PowrQuad Plus 16F/16R, hidráulico a 210 bar (3046 psi)
• 7185J: entre-eixos de 286 cm, comprimento total de 610 cm, capacidade de levante traseiro de 7.561 kg, pneus 16.9-30 dianteiros e 20.8-42 traseiros
• 7205J: 205 cv (153 kW) com 174 cv na TDP, opções PowrQuad Plus ou AutoQuad 16F/16R, hidráulico de centro fechado a 3.046 psi com 32 gpm, peso de aprox. 8.100 kg (até 10.900 kg lastrado)
• 7225J: 225 cv a 2100 rpm, torque de 754,5 lb-ft a 1600 rpm, TDP de 191 cv, engate traseiro com 10.140 lb de capacidade e sensibilidade eletrônica nos braços inferiores
• 7225J: tração 4x4 MFWD com direção hidrostática, freios de disco úmido, TDP independente 540/1000 rpm, tanque de 103,5 gal, alternador de 90 A e duas baterias 12 V/100 Ah
• Todos fabricados em Montenegro (RS), Brasil, tratores row-crop de grande porte para lavouras extensivas (soja, milho, cana, algodão) com plantio e preparo pesado

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e limites de uso conferidos no documento original
• Desmontagem e montagem ilustradas, componente por componente
• 2534 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas agrícolas, mecânicos de fazenda, revendas e frotistas que precisam da referência correta antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 2534 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
