Manual de Serviço Pulverizador Autopropelido Case IH Patriot 350

Especificações

O Manual de Serviço Case IH Patriot 350 é o documento técnico em PDF, com 420 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as especificações de ajuste.

Destaques deste material

• Tabelas completas de torque para ferragem em polegadas (classe 5 e 8) e métrica (8.8 e 10.9) — por exemplo M12 classe 8.8 com 90 a 107 N·m e M12 classe 10.9 com 125 a 150 N·m
• Torques de encaixes hidráulicos por bitola em três padrões (dilatação de 37°, rosca reta com O-ring e extremidade de ressalto), de 8 N·m em 1/4" até 542 N·m em 1-1/2"
• Folga de válvulas de admissão e escape com motor frio: 0,254 mm e 0,508 mm
• Tabela de consumíveis Loctite com produtos de adesão, preparação de superfície e retenção cilíndrica, incluindo resistência em MPa e tempos de fixação e cura
• Ferramentas especiais dedicadas ao Patriot: manômetro de compressão, fluxômetro, guia e ferramenta de instalação da trilha metálica, kit extrator de terminais Deutsch e maleta de teste de pressão

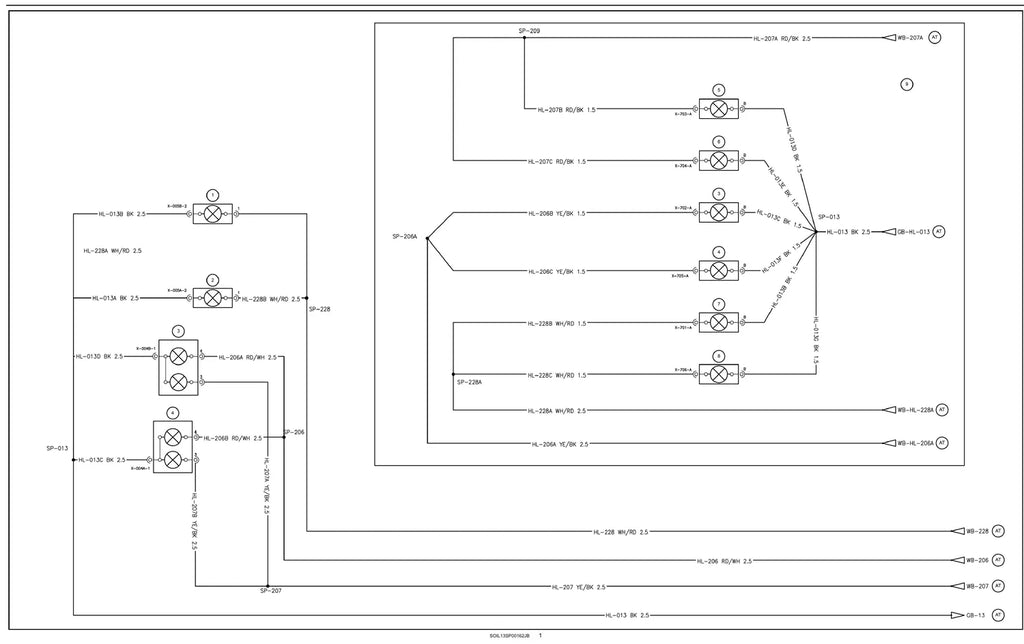

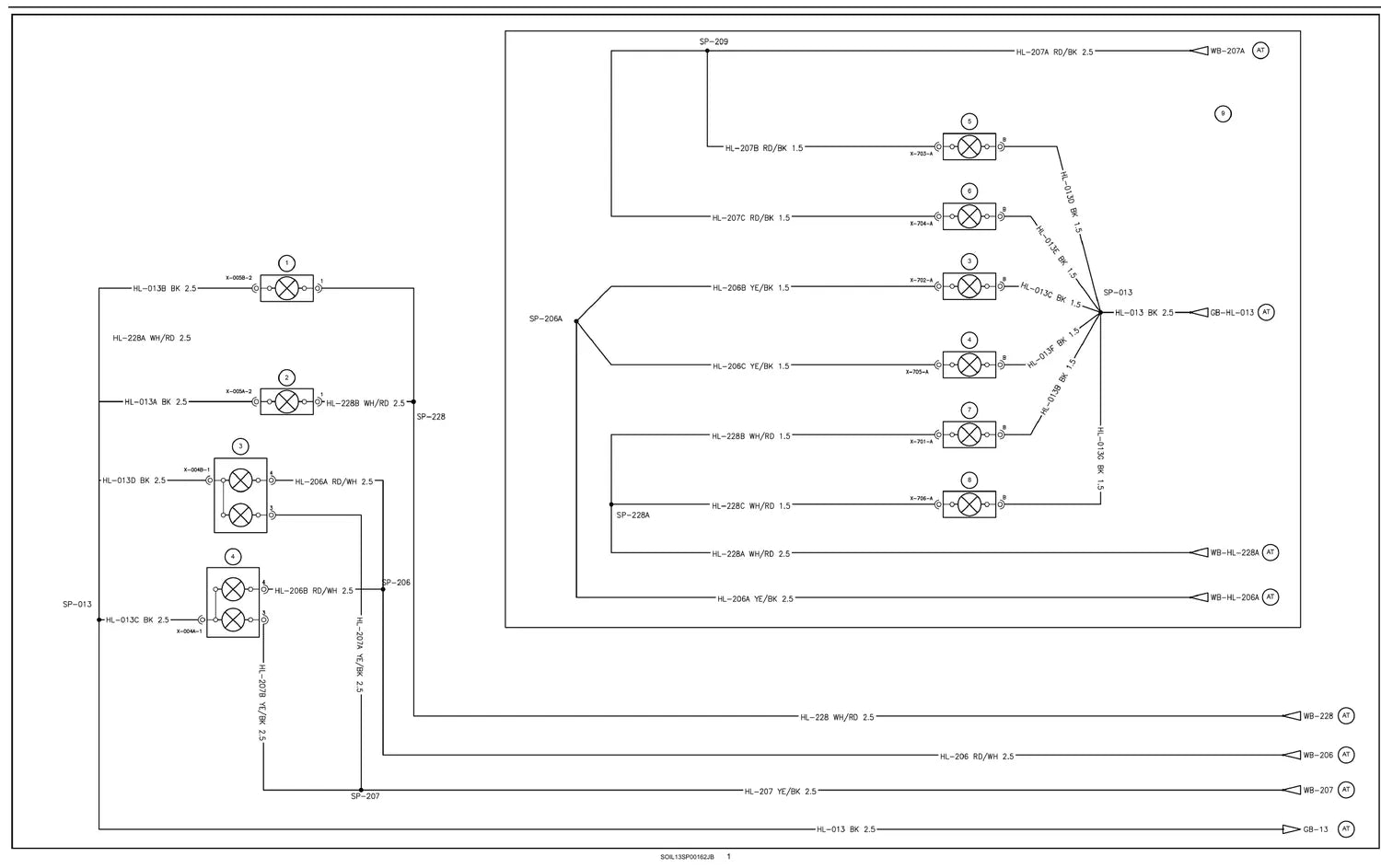

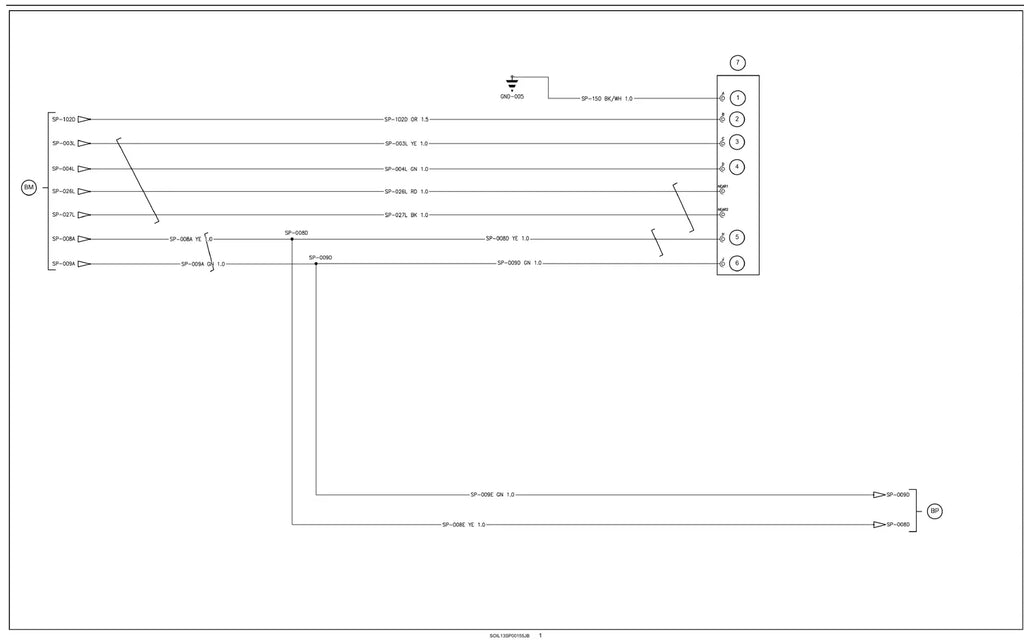

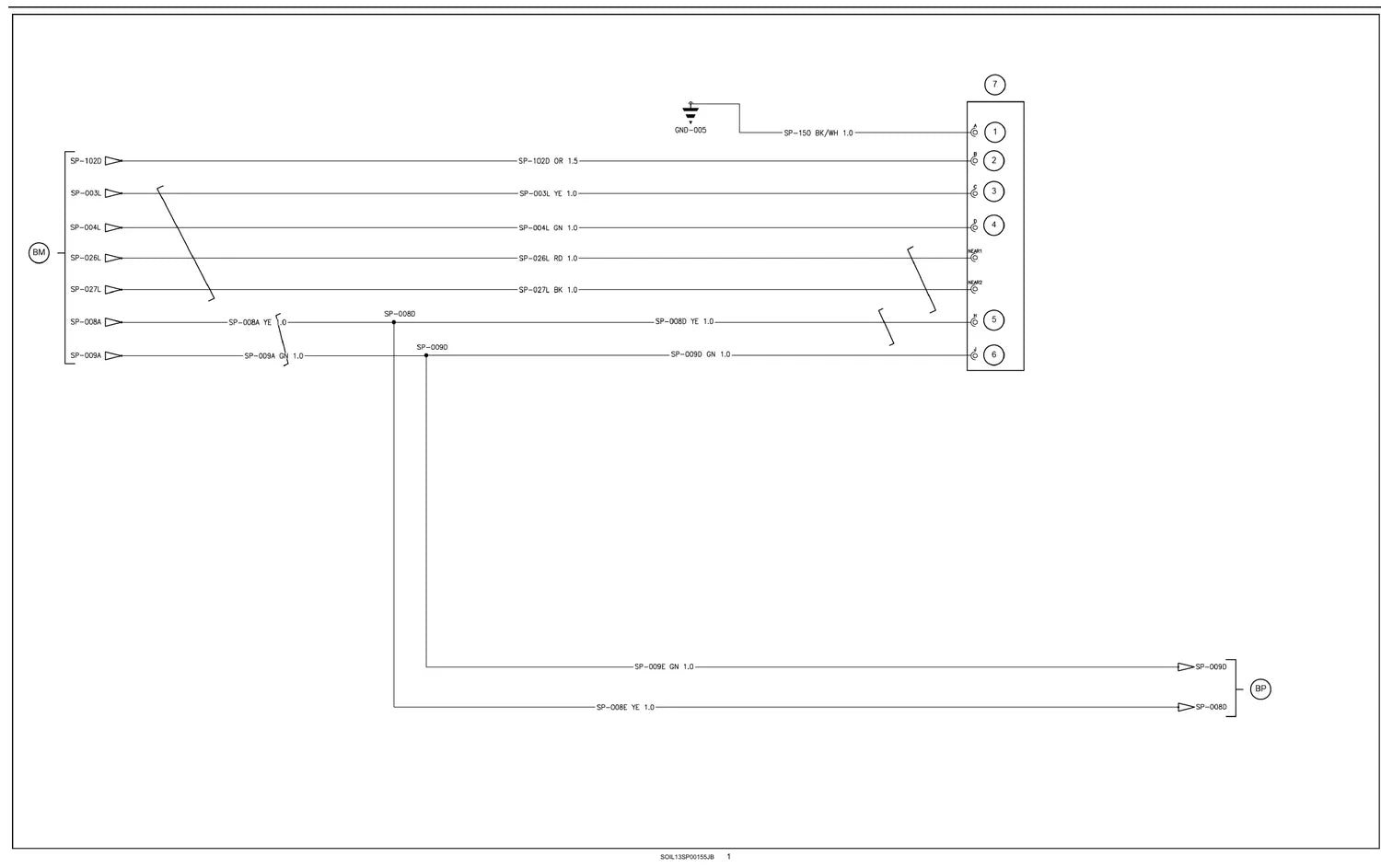

• Seção elétrica extensa com dezenas de esquemas por circuito, códigos de diagnóstico e lógica de acionamento das válvulas de pulverização
• Dados funcionais do hidrostático com pórticos de teste de pressão identificados e ajuste normal de válvula em 5.000 psi

O que este documento cobre

• Introdução
• Motor e cárter [10.001]
• Conjunto do cubo do acionamento final, juntas da direção e eixos [25.108]
• Controle hidrostático da transmissão e direção [29.100]
• Bomba e componentes do motor [29.218]
• Transmissão hidrostática [29.202]
• Freios de serviço hidráulicos [33.202]
• Sistemas hidráulicos [35.000]
• Bomba de deslocamento variável [35.106]
• Linhas e bomba hidráulica auxiliar [35.220]
• Estrutura e lastro [39.100]
• Componentes de controle hidráulico da direção [41.200]
• Rodas traseiras [44.520]
• Pulverização de produto químico e bomba de pulverização [78.110 e 78.111]

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Pulverizador autopropelido Case IH Patriot 350
• Publicação em português do Brasil de 07/08/2013

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Case IH Patriot 350 — motor Case IH FPT 6 cilindros de 6,7 L turbo intercooler, 250 cv
• Tanque de calda de 3.500 L e barras de pulverização de 27, 30 ou 36 metros
• Transmissão hidrostática com tração nas 4 rodas e auxílio de tração
• Bitola ajustável de 305 a 399 cm pela cabine e vão livre de 1,73 m
• Linha comercializada no Brasil desde cerca de 2012/2013

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e limites de uso conferidos no documento original
• Desmontagem e montagem ilustradas, componente por componente
• 420 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas agrícolas, mecânicos de fazenda, revendas e frotistas que precisam da referência correta antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 420 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
