Manual de Serviço Tratores New Holland Série TS6000 (6020/6030/6040)

Especificações

Com 738 páginas em português, este Manual de Serviço New Holland TS6000 / TS6020 / TS6030 reúne o passo a passo de oficina, as especificações de serviço e o diagnóstico de falhas do conjunto.

Destaques deste material

• Aperto do cabeçote em dois estágios com torquímetro: 50 ± 3 N·m seguido de 80 ± 5 N·m (variante 30 ± 3 / 60 ± 5), mais aperto angular de 50 ± 5 N·m + 90 ± 5°
• Tabelas de torque por bitola: M8 de 20 a 28 N·m e M10 de 42 a 52 N·m; M12 × 1,75 de 40, 50 e 70 N·m conforme o comprimento
• Folgas dos anéis de pistão (1º anel 0,30 a 0,40 mm; 2º e 3º de 0,25 a 0,55 mm) e classes de submedida de 0,250 a 0,500 mm
• Quatro conjuntos completos de esquemas elétricos — TS 8x2/16x4, TS 12x12 plataformado, TS 12x12 cabinado e TS 24x24 canavieiro — com tabelas de fusíveis, relés, conectores e páginas de localização
• Capítulo de rotinas de diagnóstico com menus da transmissão 24x24, códigos de erro do Dual Command e pinagem do processador

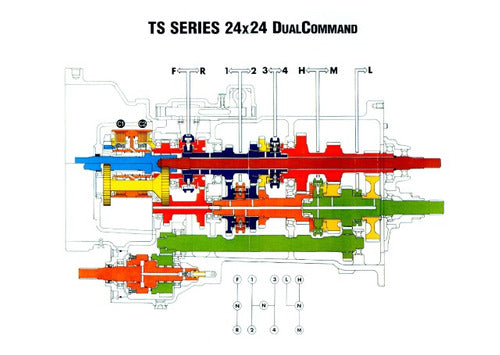

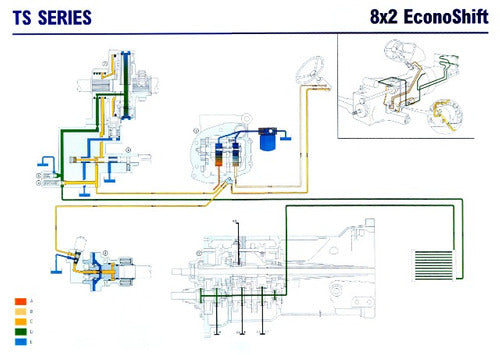

• Revisão de todas as transmissões da série: 8x2, 12x12, 16x4 Dual Power, 24x6 Super Redutor e 24x24 Dual Command, com ensaios de pressão e calibragem de embreagens

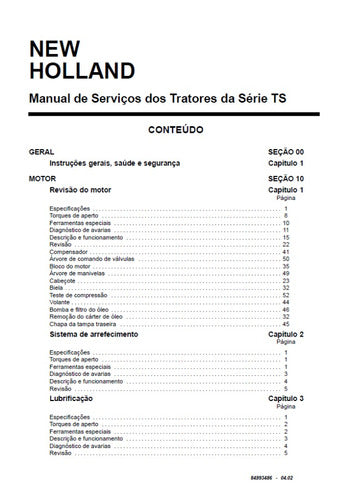

O que este documento cobre

• Seção 00 — Generalidades
• Seção 10 — Motor
• Seção 18 — Embreagem
• Seção 21 — Sistemas de transmissão
• Seção 23 — Eixo dianteiro
• Seção 25 — Tração dianteira
• Seção 27 — Comando mecânico das rodas traseiras
• Seção 31 — Tomada de força
• Seção 33 — Sistema de freios

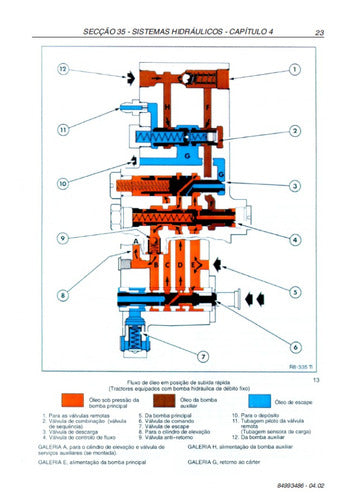

• Seção 35 — Sistema hidráulico
• Seção 41 — Direção
• Seção 50 — Unidades auxiliares
• Seção 55 — Sistema elétrico
• Complemento — TS6000 Canavieiro

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Tratores New Holland TS Série 6000
• Motores 4 cilindros da família F4CE, com potências de 89, 110, 121 e 130 HP
• Versões plataformada e cabinada
• Transmissões 8x2, 12x12, 16x4 Dual Power, 24x6 Super Redutor e 24x24 Dual Command
• TS6000 Canavieiro (complemento específico)

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• New Holland TS6000 — entrada da série, cerca de 89 cv
• New Holland TS6020 — 110/111 cv, 4 cilindros 4,5 L turbo intercooler a 2.200 rpm
• New Holland TS6030 e TS6030HC — cerca de 121 cv
• New Holland TS6040 — 130/132 cv, capacidade de levante 4.210 kg e tanque de 190 L
• Série lançada em 2009/2010, com produção brasileira e transmissão padrão Econoshift 16x4 Dual Power

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Evita a tentativa e erro que custa horas de bancada
• Valores de aperto e limites de desgaste prontos para consulta
• Diagnóstico de falhas organizado por sintoma e por sistema
• 738 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o mecânico agrícola, para a revenda e para o produtor que faz a manutenção da própria frota e não pode errar peça nem torque.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 738 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
