Com 155 páginas em português, o Manual de Serviços Hidráulicos e Pneumáticos Jacto Uniport 4530 é o documento técnico de fábrica em PDF para quem trabalha com pulverizador automotriz Jacto. Aplicação: Pulverizador automotriz Jacto Uniport 4530; edição 02 de 06/2017, revisão A.
Hidráulica e pneumática do Uniport 4530 num só volume: esquemáticos, testes de válvulas e atuadores, calibrações e diagnóstico, incluindo blocos como o direcional traseiro 1223979 e o ON/OFF das barras 1221304.
Destaques deste material
- Nove esquemáticos hidráulicos: direção e piloto, barras, escada, bitolador, mexedor, bomba JP e abastecimento, amortecimento do quadro, freio estacionário e transmissão hidrostática.
- Especificações, diagnóstico de funcionamento e calibração de cada componente hidráulico pelo código, do motor do mexedor 644914 ao bloco piloto hidráulico 1225911.
- Suspensão pneumática com válvula de nivelamento 123538, mola pneumática 1188764, compressor de ar 1194956 e unidade de tratamento de ar 1225679.
- Enchimento da transmissão hidrostática com leitura dos sensores de pressão MA e MB, que devem marcar entre 19 e 22 bar.
- Tabelas de diagnóstico de falhas para os nove circuitos hidráulicos e para os circuitos pneumáticos da suspensão e do banco.
- A edição 02 acrescenta o procedimento de manutenção dos cilindros com acumulador.
O que este manual cobre
- Esquemáticos hidráulicos
- Óleo hidráulico

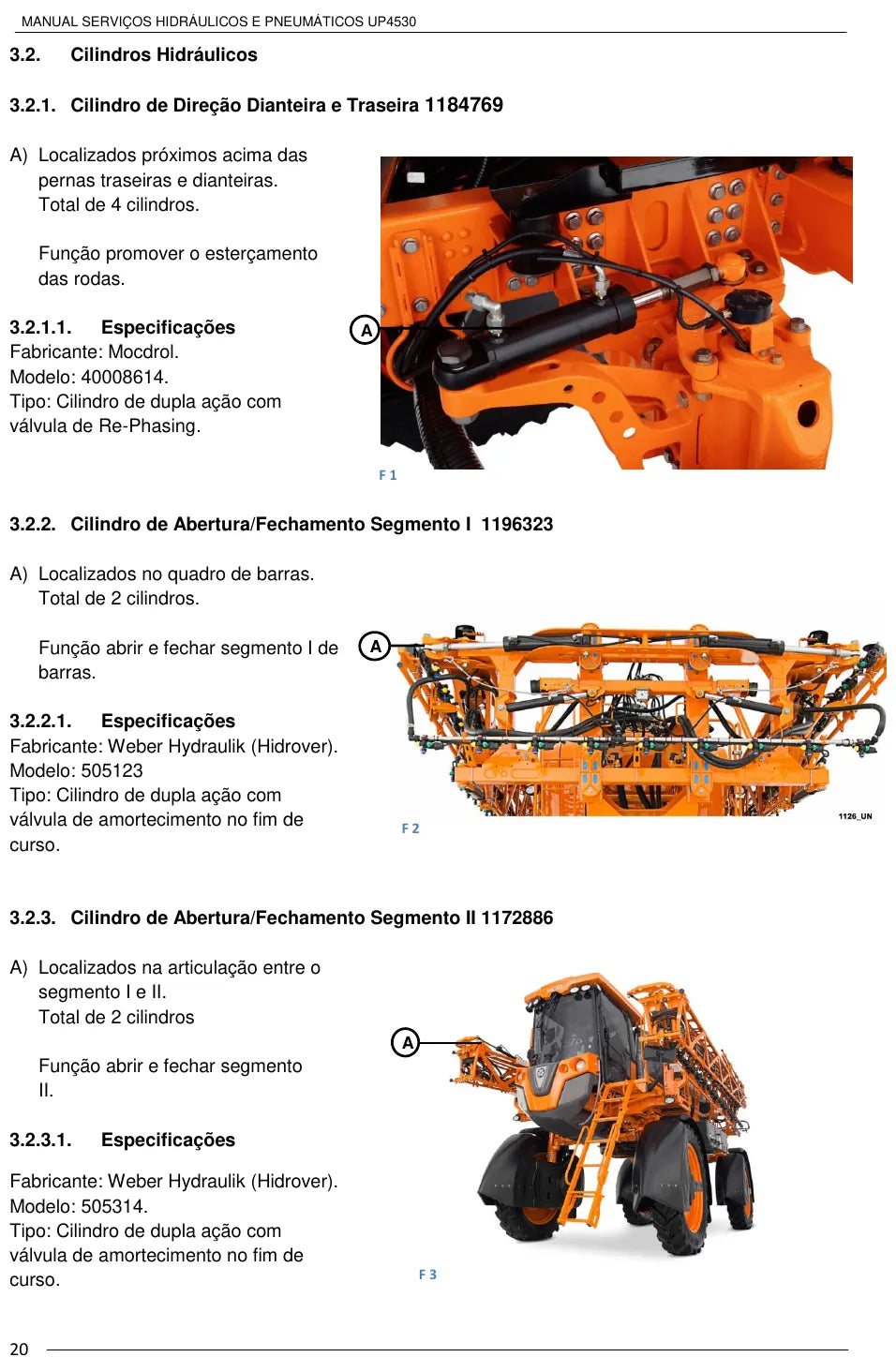

- Cilindros hidráulicos
- Bomba de transmissão
- Bloco principal
- Motores hidráulicos da transmissão
- Direção hidrostática

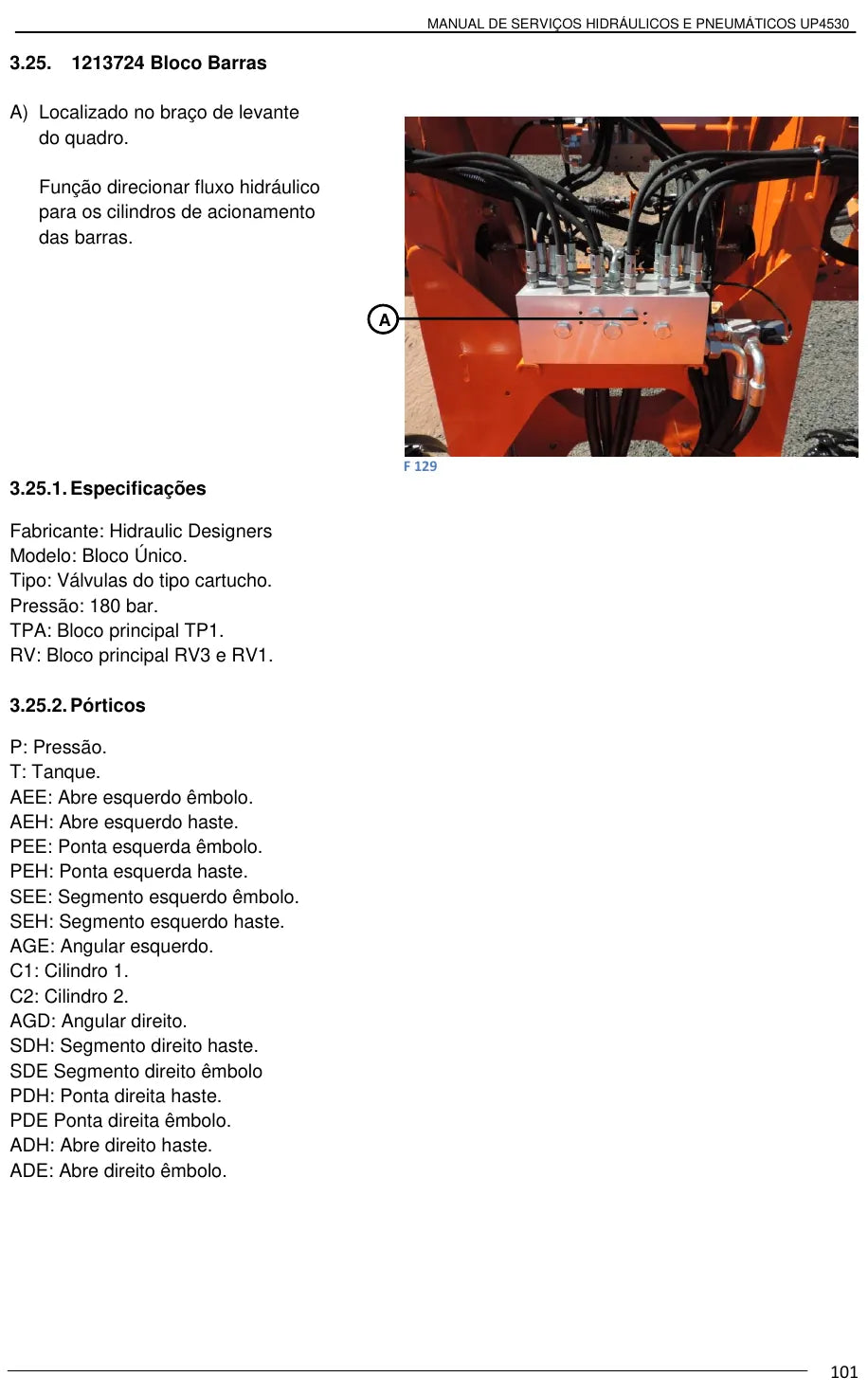

- Bloco barras
- Bloco direcional traseiro
- Bloco piloto hidráulico
- Diagnóstico de falha do circuito hidráulico
- Circuito pneumático da suspensão
- Componentes do sistema pneumático
- Diagnóstico de falha do circuito pneumático
Por que vale a pena
- Evita desmontagem desnecessária: o teste certo aponta qual componente falhou antes de abrir o sistema.
- Os esquemas mostram o caminho de cada circuito, o que encurta a busca pelo componente com defeito.
- Serve de base para treinar a equipe da oficina no mesmo padrão usado pelos técnicos da Jacto.
Para quem é
- Mecânicos hidráulicos e pneumáticos de máquinas agrícolas
- Técnicos de concessionárias Jacto
- Gestores de manutenção de frotas com Uniport 4530
- Oficinas especializadas em transmissão hidrostática
Perguntas frequentes
Inclui a parte pneumática?
Sim. Cobre o circuito pneumático da suspensão, dez componentes pneumáticos com especificação e diagnóstico, e as falhas da suspensão e do banco.
Traz esquemas de montagem das mangueiras?
Sim. Inclui o esquemático de montagem e ligação das mangueiras hidráulicas e pneumáticas e a localização física dos componentes.
Qual edição é esta?
Edição 02 de 06/2017, revisão A, que acrescenta a manutenção dos cilindros com acumulador.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
