Com 167 páginas em português, o Manual de Serviços Hidráulicos e Pneumáticos Jacto Uniport 2030 é o documento técnico de fábrica em PDF para quem trabalha com pulverizador automotriz Jacto. Aplicação: Uniport 2030, com barras de 24 e 30 m e piloto automático Omni 700 ou LB1200 (edição 01, revisão F, 07/2019).
Hidráulica e pneumática do Uniport 2030 num só volume: esquemas por versão de piloto e largura de barra, testes de cada bloco e comando e diagnóstico de falhas da direção à suspensão da cabine.
Destaques deste material
- Esquemas hidráulicos para as duas versões de piloto, Omni 700 e LB1200, e para barras de 24 e 30 metros.
- Bomba hidráulica dupla 1203516 detalhada nas duas seções: 19 cc para os circuitos auxiliares e 32 cc para a bomba JP.
- Transmissão hidrostática com bomba de transmissão 1239657, motores e redutores dianteiro e traseiro, bloco de tração e bloco de pilotagem.
- Manutenção passo a passo dos cilindros de dupla ação e dos cilindros da direção, além dos comandos principal, das barras e da bomba JP.
- Parte pneumática com a suspensão da transmissão e da cabine: válvula de nivelamento, compressor de ar, unidade de tratamento de ar e molas pneumáticas.
O que este manual cobre
- Circuito hidráulico de direção e piloto
- Circuito hidráulico das barras
- Circuito hidráulico da escada
- Circuito hidráulico do mexedor
- Circuito hidráulico da bomba JP e de abastecimento

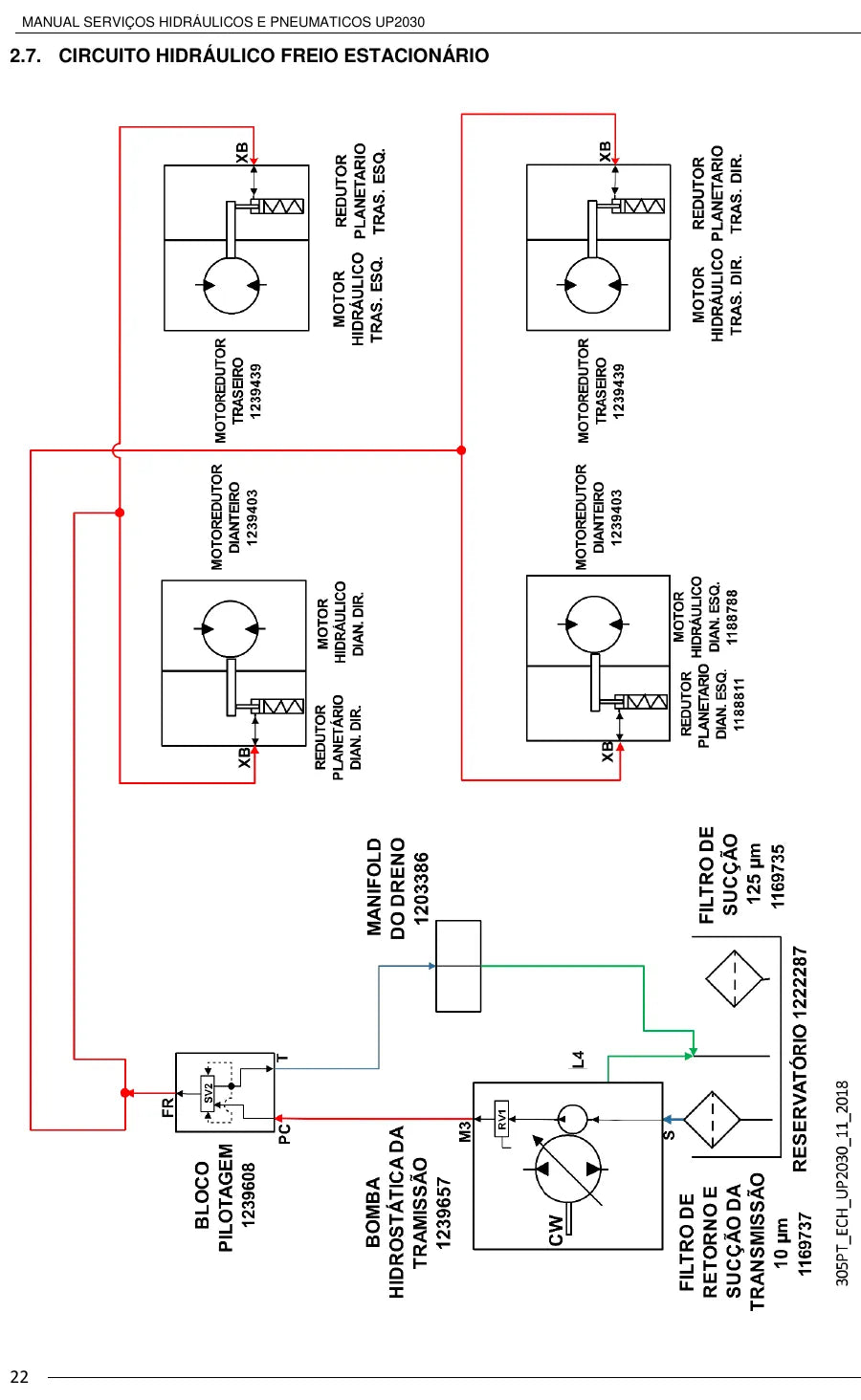

- Circuito hidráulico do freio estacionário
- Circuito hidráulico da transmissão hidrostática
- Circuito hidráulico da troca de marcha
- Especificações, diagnóstico e calibrações dos componentes hidráulicos
- Diagnóstico de falha do circuito hidráulico
- Circuito pneumático da suspensão
- Especificações e diagnóstico dos componentes pneumáticos
- Diagnóstico de falha do circuito pneumático
Por que vale a pena
- Traz a sequência de diagnóstico da fábrica, com os valores de referência para comparar na hora da medição.
- Serve de base para treinar a equipe da oficina no mesmo padrão usado pelos técnicos da Jacto.
- Evita desmontagem desnecessária: o teste certo aponta qual componente falhou antes de abrir o sistema.
Para quem é
- Técnicos hidráulicos de concessionárias Jacto
- Oficinas de máquinas agrícolas
- Equipes de manutenção de frotas de pulverizadores
- Mecânicos de campo que atendem Uniport
Perguntas frequentes
Tem o esquema das barras de 30 m com Omni 700?
Sim. Esta revisão F, de 07/2019, traz o esquemático corrigido para barras de 30 m com Omni 700, além das versões de 24 m e com LB1200.
Inclui o sistema pneumático?
Sim: circuitos da suspensão da transmissão e da cabine, compressor de ar, turbina, reservatório regenerativo e diagnóstico de falhas pneumáticas.
Quantas páginas e em que idioma?
São 167 páginas em português.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
