Manual de Serviço Mecânico Escavadeira John Deere 160G — manual técnico oficial de reparo em PDF com 464 páginas no idioma original inglês, contemplando procedimentos de desmontagem e remontagem, especificações de torque, valores de pressão de aperto, identificação de componentes em vistas explodidas e ferramentas especiais (ST/DF) requeridas em cada serviço, conforme cobertura do documento.
Este material corresponde ao manual de referência TM13348X19, publicado pelo fabricante em 01 de março de 2019, com aplicação indicada a partir do número de série F055671 (PIN: 1FF160GX_ _F055671—). O conteúdo é organizado por seções funcionais da máquina — esteiras (Tracks), eixos e sistemas de suspensão (Axles, Differentials and Suspension), motor (Engine — remoção e instalação), sistema auxiliar do motor (Cooling, Exhaust, Fuel Supply), Damper Drive (Flex Coupling), estrutura e chassi (Frame), estação do operador (Operator's Station), capotaria (Sheet Metal), estrutura específica de escavadeira (caçamba, lança, sistema hidráulico) e sistema de giro (Swing or Pivoting) — voltadas ao trabalho de oficina pesada com foco em reparo mecânico e overhaul de subconjuntos.
Especificações do Manual
- Marca: John Deere
- Modelo: 160G
- Tipo: Escavadeira Hidráulica
- Tipo de Documento: Repair Technical Manual (manual de reparo)
- Referência: TM13348X19
- Data de Publicação: 01MAR19 (março de 2019)
- Aplicação por Série: a partir do PIN 1FF160GX_ _F055671—
- Páginas: 464
- Idioma Original: Inglês
- Formato: PDF Pesquisável (Ctrl+F)
- Compatibilidade: computador, tablet e celular
Versão Traduzida em Português — Disponível
O arquivo original é fornecido em inglês (idioma do fabricante para este modelo). Caso prefira já receber em português, oferecemos a versão traduzida do manual mediante pagamento adicional de R$ 100,00. Para solicitar a tradução, basta nos chamar no WhatsApp antes ou depois da compra que combinamos a entrega da versão em português.
Localizando o Identificador do 160G
Antes de seguir o procedimento do manual, anote o número de série, chassi ou identificador da versão. A plaqueta de identificação fica em local que varia conforme fabricante e modelo — consulte a própria máquina ou a documentação de propriedade. Diversos procedimentos têm aplicação restrita por faixa de série; este manual de reparo TM13348X19 indica aplicação a partir do PIN 1FF160GX_ _F055671—. Em caso de dúvida sobre compatibilidade com a sua máquina, envie a foto da plaqueta pelo WhatsApp e validamos a aplicação.
Procedimentos e Sistemas Cobertos
O manual está organizado nas seguintes seções técnicas, conforme o índice oficial do documento:
Seção 00 — Informações Gerais: Grupo 0001 Segurança e Grupo 0003 Valores de Torque (parafusos métricos, polegada, fittings 37° Flare e Cone, O-Ring Boss, Flat Face O-Ring Seal, Four Bolt Flange métricas e em polegadas, Banjo, e DIN 20078).
Seção 01 — Esteiras (Tracks): Grupo 0130 Sistema de Esteiras.
Seção 02 — Eixos, Diferenciais e Sistemas de Suspensão: Grupo 0250 Eixo, Rolamentos e Engrenagens de Redução; Grupo 0260 Sistema Hidráulico (do conjunto rodante).
Seção 04 — Motor: Grupo 0400 Remoção e Instalação.
Seção 05 — Sistema Auxiliar do Motor: Grupo 0510 Sistema de Arrefecimento, Grupo 0530 Sistema de Escape Externo, Grupo 0560 Sistema Externo de Alimentação de Combustível.
Seção 07 — Damper Drive (Acoplamento Flexível): Grupo 0752 Elementos.
Seção 17 — Estrutura/Chassi: Grupo 1740 Instalação do Chassi e Grupo 1749 Pesos do Chassi.
Seção 18 — Estação do Operador: Grupo 1800 Remoção e Instalação, Grupo 1810 Cabine, Grupo 1821 Banco e Cinto de Segurança, Grupo 1830 Aquecimento e Ar Condicionado.
Seção 19 — Capotaria e Acabamento: Grupo 1910 Capô e Compartimento do Motor.
Seção 33 — Escavadeira: Grupo 3302 Caçambas, Grupo 3340 Lança e Antebraço, Grupo 3360 Sistema Hidráulico (cilindros e linhas).
Seção 43 — Sistema de Giro/Pivotamento: Grupo 4350 Elementos Mecânicos do Acionamento e Grupo 4360 Sistema Hidráulico do Giro (Center Joint, Swing Motor).
Seção 99 — Ferramentas Fabricadas pelo Concessionário (dealer fabricated tools).
Situações Onde o Manual Resolve
Este manual apoia diversas situações de manutenção e reparo, conforme a cobertura do documento:
- Manutenção do material rodante: desmontagem do Travel Gear Case, substituição de mancais, vedações, engrenagens planetárias e sprocket.
- Procedimentos da lança e antebraço: desmontagem dos cilindros (boom, arm e bucket), troca de selos, anéis de desgaste e vedações.
- Reparo do sistema de giro: desmontagem e montagem do Center Joint, do swing motor e elementos mecânicos do acionamento.
- Diagnóstico do sistema hidráulico principal: bombas, motores, válvulas, conforme procedimentos apresentados no manual.
- Retífica de motor: orientação de remoção e instalação do motor, com torques e procedimentos quando o manual apresenta esses dados.
- Manutenção do sistema auxiliar: arrefecimento, escape e alimentação de combustível externos.
- Reparo da estrutura e cabine: chassis, capotaria, banco, ar condicionado, cinto de segurança.
Destaques Técnicos do Manual
Exemplos de especificações presentes neste documento:

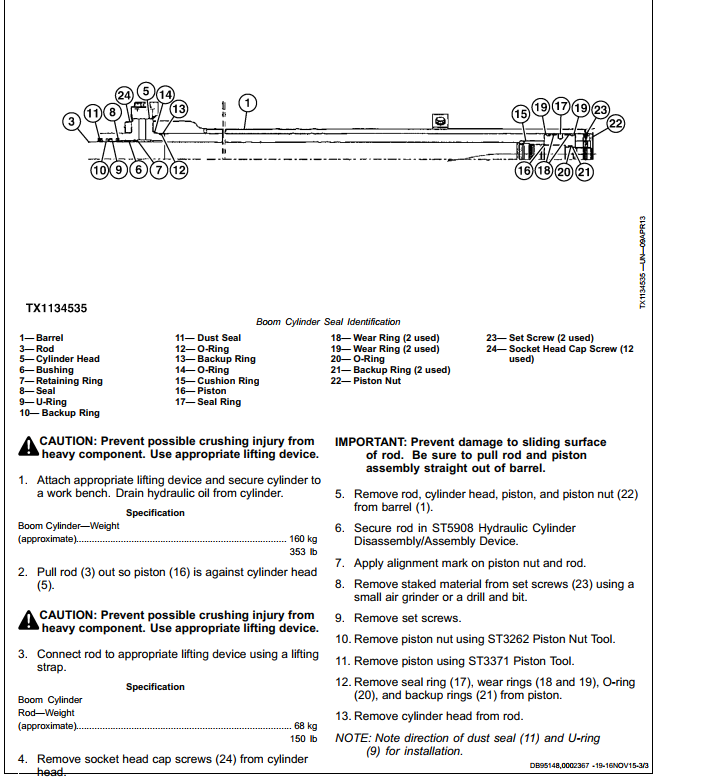

- Peso aproximado do cilindro da lança (Boom Cylinder): 160 kg (353 lb); e da haste (Boom Cylinder Rod): 68 kg (150 lb).

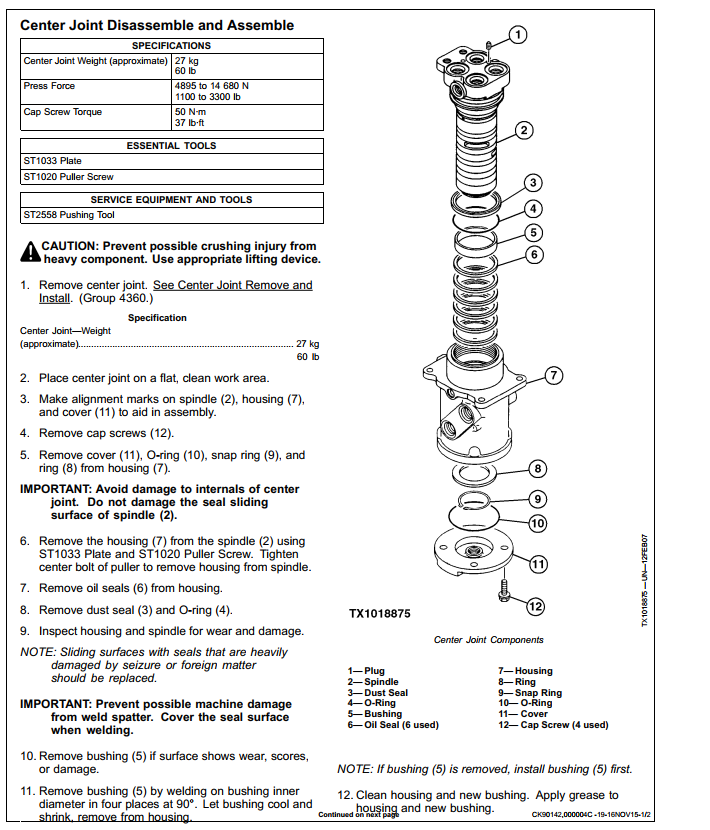

- Peso aproximado do Center Joint: 27 kg (60 lb).
- Press Force do Center Joint: 4.895 a 14.680 N (1.100 a 3.300 lb).
- Torque do Cap Screw do Center Joint: 50 N·m (37 lb-ft).

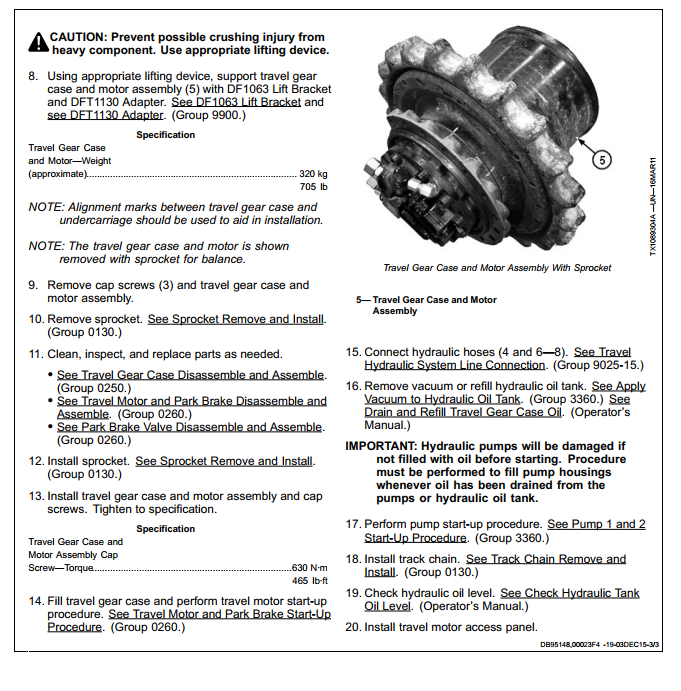

- Peso aproximado do conjunto Travel Gear Case and Motor: 320 kg (705 lb).
- Torque do Cap Screw do conjunto Travel Gear Case and Motor: 630 N·m (465 lb-ft).
- Tabela de valores de torque do Grupo 0003 — parafusos métricos, parafusos em polegada Unified, e recomendações de aperto para conexões 37° Flare, 30° Cone Seat, O-Ring Boss, Flat Face O-Ring Seal, Four Bolt Flange (métricas e em polegadas) e fittings Banjo.
- Identificação de ferramentas especiais requeridas — exemplos extraídos: ST5908 Hydraulic Cylinder Disassembly/Assembly Device, ST3262 Piston Nut Tool, ST3371 Piston Tool, ST1033 Plate, ST1020 Puller Screw, ST2558 Pushing Tool, DF1063 Lift Bracket e DFT1130 Adapter.

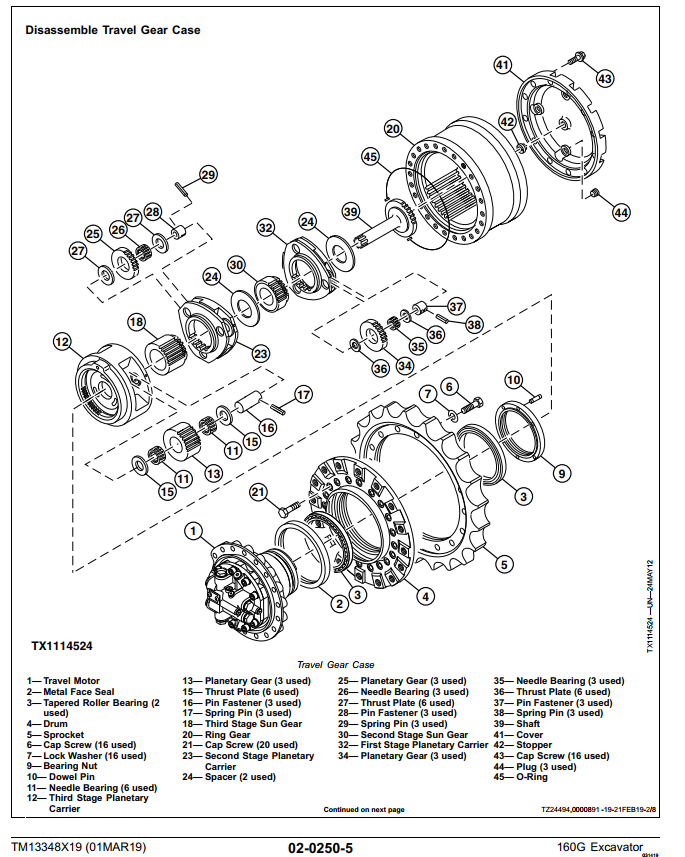

- Vistas explodidas detalhadas com componentes numerados (ex.: Travel Gear Case com 45 itens identificados; Boom Cylinder com 24 itens; Center Joint com 12 itens).
Por Que Este Manual Faz Diferença
- Procedimentos conforme documentação oficial John Deere.
- Especificações de fábrica para reparos que exigem precisão (torques de aperto e pesos de subconjuntos para uso correto de equipamento de elevação).
- Vistas explodidas com componentes numerados, fundamentais em desmontagem e remontagem de cilindros, redutores e Center Joint.
- Identificação de ferramentas especiais (ST/DF) por procedimento, evitando improvisação que pode danificar componentes.
- Útil para gestores de manutenção que controlam custo por hora-máquina e querem padronizar o reparo entre técnicos.
- Padroniza a forma como cada serviço é executado na frota.
Para Quem é Este Manual
Material indicado para mecânicos especializados em linha amarela e máquinas pesadas, oficinas de manutenção de equipamentos de construção, retíficas de motor, técnicos em hidráulica, profissionais que executam overhaul de cilindros e redutores de translação, gestores de manutenção de frota, construtoras, mineradoras, empreiteiras e locadoras de equipamentos. Útil também para profissionais autônomos que prestam serviço em escavadeiras John Deere e precisam de referência técnica oficial para executar reparos com precisão de fábrica.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — traz procedimentos passo a passo, valores de torque, pesos de subconjuntos, ferramentas requeridas e vistas explodidas. Para identificar e comprar peças (códigos OEM e quantidades), consulte o Catálogo de Peças da Escavadeira 160G John Deere. Manual responde "como reparar"; catálogo responde "qual peça pedir". Para diagnóstico eletrônico, leitura de DTCs e esquemas elétricos completos, há também o documento complementar Diagramas Elétricos e Hidráulicos da Escavadeira 160G, que cobre operação, teste e troubleshooting eletrônico — escopo distinto deste manual de reparo mecânico.
Perguntas Frequentes
O manual está em português ou inglês?
O arquivo original é fornecido em inglês, idioma do fabricante para este modelo. Se preferir em português, oferecemos a versão traduzida pelo valor adicional de R$ 100,00 — basta nos chamar no WhatsApp para combinar.
O manual atende qual motorização?
O 160G foi produzido com motorização original do fabricante. O manual apresenta procedimentos do motor conforme a cobertura do documento, com foco em remoção e instalação (Seção 04) e sistemas auxiliares — arrefecimento, escape externo e alimentação externa (Seção 05) — incluindo torques quando aplicáveis.
Funciona para o meu 160G?
Este manual de reparo TM13348X19 é indicado a partir do número de série F055671 conforme PIN 1FF160GX_ _F055671—. Antes da compra, confirme o número de série da sua máquina; se houver dúvida, envie a foto da plaqueta pelo WhatsApp e validamos a aplicação.
O manual traz os torques principais e pesos dos subconjuntos?
Sim, apresenta tabela de torques no Grupo 0003 (parafusos métricos, parafusos em polegada e diversos fittings) e especificações pontuais por procedimento. Como exemplo extraído do próprio manual: torque do Cap Screw do Travel Gear Case and Motor de 630 N·m (465 lb-ft) e peso aproximado do mesmo conjunto de 320 kg (705 lb), informação essencial para escolha do equipamento de elevação.
Atende mecânico de manutenção e técnico de diagnóstico?
Sim. É referência para oficinas mecânicas, eletricistas e técnicos de diagnóstico que precisam de especificação oficial em vez de tutorial paralelo. Para diagnóstico eletrônico mais aprofundado (DTCs, fluxogramas e esquemas elétricos completos), o manual complementar de Operação e Teste (TM13345X19 — disponível em produto separado) cobre esse escopo.
Posso usar no celular, tablet ou computador?
Sim. O arquivo é pesquisável e roda em qualquer dispositivo. Funciona em consulta digital na bancada ou impresso para uso em campo.
