Descrição
Diagramas Elétricos e Hidráulicos Para Escavadeira John Deere 160G — manual técnico oficial em PDF com 1.224 páginas, idioma original inglês, contemplando esquemas elétricos, esquemas hidráulicos, procedimentos de operação, testes, ajustes e diagnóstico de falhas conforme cobertura do documento.
Este material corresponde ao manual de referência TM13345X19, publicado pelo fabricante em 27 de junho de 2019, com aplicação indicada a partir do número de série F055671 (PIN: 1FF160GX_ _F055671—). O conteúdo está estruturado em seções técnicas que cobrem informações gerais e segurança, diagnóstico por controlador eletrônico (MCZ, ECU, DSZ, ICZ, ACF e PSC), checagem operacional, motor, sistema elétrico, transmissão (power train), sistema hidráulico, aquecimento e ar condicionado, além de ferramentas fabricadas pelo concessionário, conforme escopo apresentado no índice oficial.
Especificações do Manual
- Marca: John Deere
- Modelo: 160G
- Tipo: Escavadeira Hidráulica
- Referência do Manual: TM13345X19
- Data de Publicação: 27JUN19 (junho de 2019)
- Aplicação por Série: a partir do PIN 1FF160GX_ _F055671—
- Páginas: 1.224
- Idioma Original: Inglês
- Formato: PDF Pesquisável (Ctrl+F)
- Compatibilidade: computador, tablet e celular
Versão Traduzida em Português — Disponível
O arquivo original é fornecido em inglês (idioma do fabricante para este modelo). Caso prefira consultar em português, oferecemos a versão traduzida do manual mediante pagamento adicional de R$ 200,00. Para solicitar a tradução, basta nos chamar no WhatsApp antes ou depois da compra que combinamos a entrega da versão em português.
Localizando o Identificador do 160G
Antes de seguir o procedimento do manual, anote o número de série, chassi ou identificador da versão. A plaqueta de identificação fica em local que varia conforme fabricante e modelo — consulte a própria máquina ou a documentação de propriedade. Diversos procedimentos têm aplicação restrita por faixa de série; este manual de referência TM13345X19 indica aplicação a partir do PIN 1FF160GX_ _F055671—. Em caso de dúvida sobre compatibilidade com sua máquina, envie a foto da plaqueta pelo WhatsApp e validamos a aplicação.
Procedimentos e Sistemas Cobertos
O manual está organizado nas seguintes seções técnicas, conforme o índice oficial do documento:
Seção 9000 — Informações Gerais: Grupo 01 Segurança e Grupo 99 Ferramentas Fabricadas pelo Concessionário.
Seção 9001 — Diagnóstico (DTCs): Códigos de Falha do Controlador Principal (MCZ), Unidade de Controle do Motor (ECU), Controlador do Monitor (DSZ), Controlador de Informação (ICZ), Controlador do Ar Condicionado (ACF) e Controlador do Banco Premium (PSC).
Seção 9005 — Procedimento de Checagem Operacional: roteiro completo de Operational Checkout.
Seção 9010 — Motor: Teoria de Operação, Informações de Diagnóstico, Ajustes e Testes.
Seção 9015 — Sistema Elétrico: Informações do Sistema, Diagramas do Sistema, Diagnóstico de Subsistemas, Operação do Monitor e Referências.
Seção 9020 — Transmissão (Power Train): Teoria de Operação e Informações de Diagnóstico.
Seção 9025 — Sistema Hidráulico: Teoria de Operação, Informações de Diagnóstico e Testes.
Seção 9031 — Aquecimento e Ar Condicionado: Teoria de Operação, Informações de Diagnóstico e Testes.
Seção 9900 — Ferramentas Fabricadas pelo Concessionário (dealer fabricated tools).
O Que Você Vai Resolver Com Este Manual
Este manual apoia diversas situações de manutenção e diagnóstico, conforme a cobertura do documento:
- Diagnóstico do sistema hidráulico principal: bombas, motores, válvulas, testes de pressão.
- Manutenção do material rodante: ajustes, tensionamento, substituição.
- Reparo do sistema de giro: rolamento, motor de giro, redutor.
- Procedimentos da lança e antebraço: desmontagem, ajustes, especificações.
- Retífica de motor: torques, folgas e procedimentos de revisão conforme apresentado no manual.
- Diagnóstico eletrônico: leitura de DTCs e fluxogramas dos controladores MCZ, ECU, DSZ, ICZ, ACF e PSC.
- Calibração de sensores e bombas: procedimentos eletrônicos quando aplicáveis.
Destaques Técnicos do Manual
Exemplos de especificações presentes neste documento:
- Pressão de operação dos circuitos principais (Bucket Curl/Dump, Arm In/Out, Boom Up/Down): 39,2 a 40,2 MPa (392 a 402 bar / 5.685 a 5.830 psi).
- Variação de pressão da válvula de alívio do circuito (Circuit Relief Valve): 5,2 MPa (52 bar / 754 psi) por aproximadamente 1/4 de volta.
- Torque do parafuso de ajuste da válvula de alívio do circuito (screw-to-plug nut): 29,5 N·m (22 lb-ft).

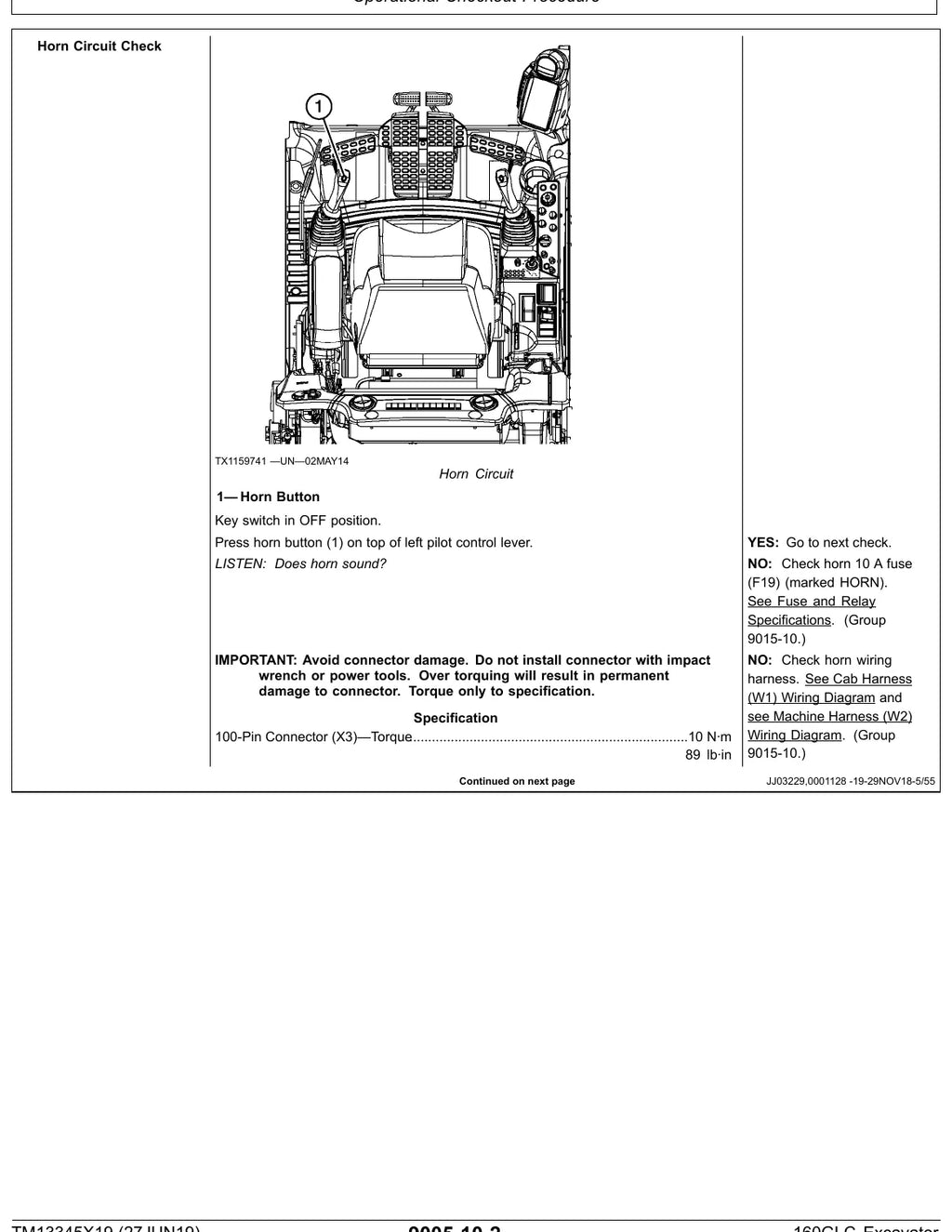

- Torque do conector de 100 pinos (X3): 10 N·m (89 lb-in).
- Temperatura do óleo hidráulico para teste: 45 a 55 °C (110 a 130 °F).
- Rotação do motor para teste de pressão hidráulica: aproximadamente 1.300 rpm, em Bucket Mode com Power Mode (PWR) e Auto-Idle desligado.
- Tabela de Códigos de Falha (DTCs) do Controlador Principal (MCZ), com exemplos como 011401.04 (Torque Control Solenoid Valve Feedback Low Current) e 011402.03 (Dig Regenerative Solenoid Feedback Current High), incluindo procedimentos de Connector Check, Component Check, Continuity Check e Harness Check.

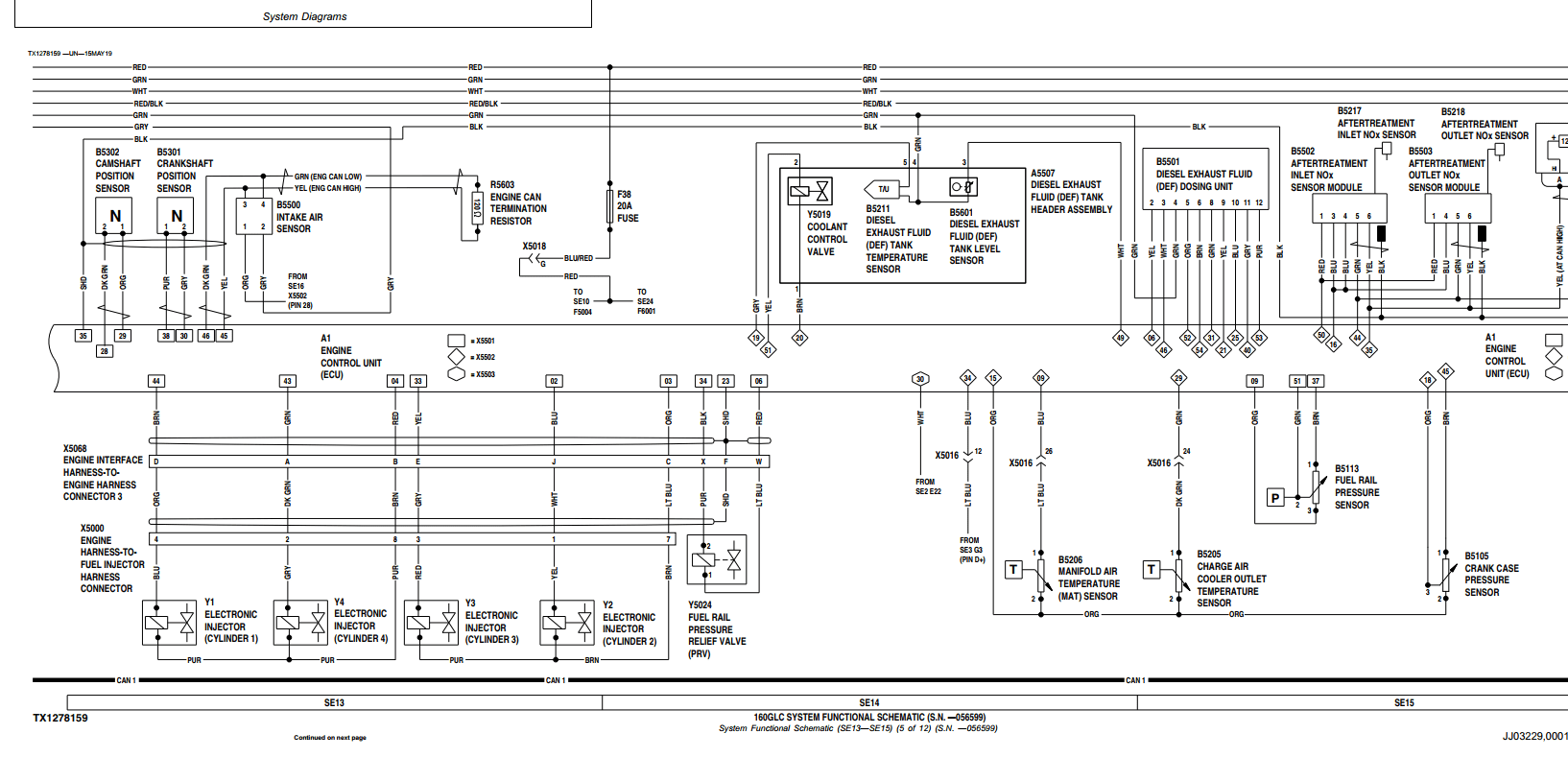

- Diagramas do circuito elétrico com identificação de sensores do sistema de pós-tratamento (DOC, DPF, SCR, DEF), ECU, relés (ex.: K16 Glow Plug Relay) e fusíveis (F36, F37, F63).

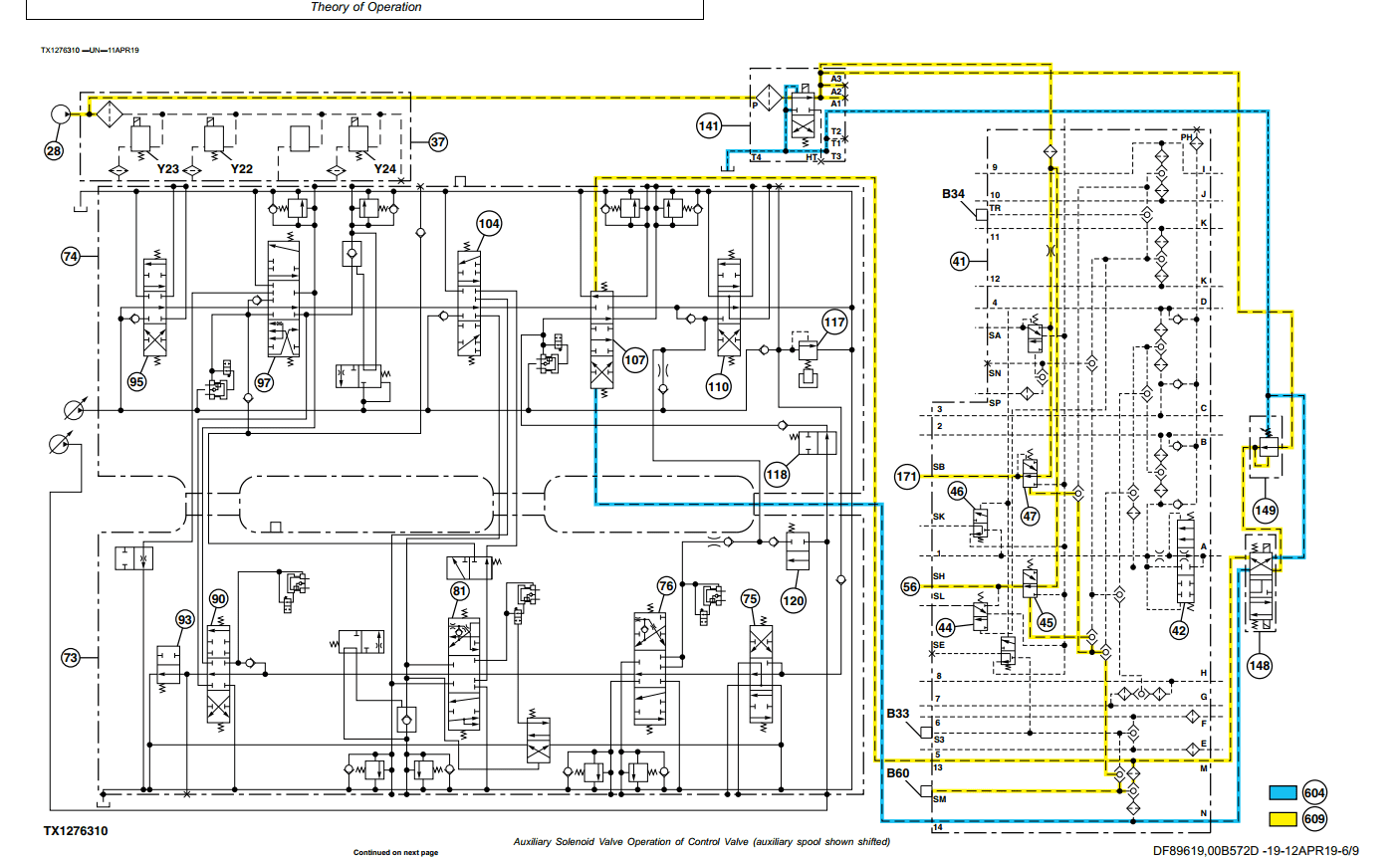

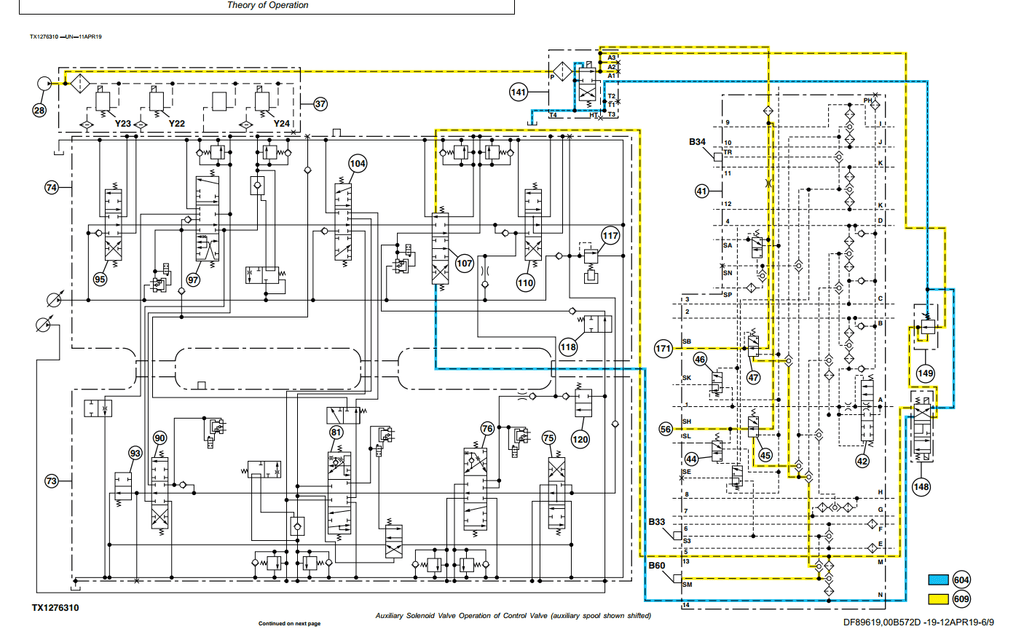

- Diagramas hidráulicos com identificação de bombas (Pump 1, Pump 2), válvulas de controle (Right/Left Control Valve), motores de translação (Right/Left Travel Motor), motor de giro (Swing Motor) e oil cooler.
Por Que Usar o Manual Oficial John Deere
- Procedimentos verificados pelo fabricante, reduzindo o risco de reparo incorreto.
- Especificações de torque, folga e pressão conforme documentação original John Deere.
- Fluxogramas de diagnóstico apoiam a identificação rápida da causa de falhas, quando o manual apresenta esse conteúdo.
- Diagramas elétricos e hidráulicos auxiliam o trabalho de oficinas e mecânicos de campo.
- Padronização de reparo entre equipes — fundamental para construtoras, mineradoras e locadoras.
- Reduz tempo de máquina parada com procedimentos diretos e organizados.
Para Quem é Este Manual
Material indicado para mecânicos especializados em linha amarela, oficinas de manutenção pesada, técnicos em hidráulica e eletrônica embarcada, retíficas de motor, eletricistas de máquinas pesadas, gestores de manutenção de frota, construtoras, mineradoras, empreiteiras e locadoras de equipamentos. Útil também para profissionais autônomos que prestam serviço em escavadeiras John Deere e precisam de referência técnica oficial para executar reparos com precisão de fábrica.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — traz procedimentos passo a passo, valores de torque, folgas e diagnóstico de falhas. Para identificar e comprar peças (códigos OEM e quantidades), consulte o Catálogo de Peças da Escavadeira 160G John Deere. Manual responde "como reparar"; catálogo responde "qual peça pedir".
Perguntas Frequentes
O manual está em português ou inglês?
O arquivo original é fornecido em inglês, idioma do fabricante para este modelo. Se preferir em português, oferecemos a versão traduzida pelo valor adicional de R$ 380,00 — basta nos chamar no WhatsApp para combinar.
Funciona para o meu 160G?
Este manual de referência TM13345X19 é indicado a partir do número de série F055671 conforme PIN 1FF160GX_ _F055671—. Antes da compra, confirme o número de série da sua máquina; se houver dúvida, envie a foto da plaqueta pelo WhatsApp e validamos a aplicação.
Como recebo o arquivo após a compra?
A entrega é digital e imediata após a confirmação do pagamento. O arquivo é enviado por e-mail ou WhatsApp e fica disponível para download quantas vezes precisar.
Vem com esquemas dos sistemas?
Sim. Inclui esquemas dos sistemas e procedimentos de teste para apoiar diagnóstico, na extensão coberta pelo manual. O documento traz diagramas elétricos completos (com identificação de fusíveis, relés, ECU, sensores e atuadores) e diagramas hidráulicos da operação dos circuitos principais.
Atende mecânico de manutenção e técnico de diagnóstico?
Sim. É referência para oficinas mecânicas, eletricistas e técnicos de diagnóstico que precisam de especificação oficial em vez de tutorial paralelo.
Posso usar no celular, tablet ou computador?
Sim. O arquivo é pesquisável e roda em qualquer dispositivo. Funciona em consulta digital na bancada ou impresso para uso em campo.
Garantia e Suporte
Atendemos profissionais de manutenção, oficinas mecânicas, eletricistas, retíficas e gestores de frota em todo o Brasil. Em caso de dúvida sobre o conteúdo do manual antes ou depois da compra, fale conosco pelo WhatsApp — respondemos rápido.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp e pode baixar quantas vezes precisar.
