Descrição
Especificações
Marca
ZF
Modelo(s) de câmbio
16 S 1685 TD
Tipo de equipamento
Câmbio / Transmissão
Documento
Manual de Reparação
Páginas
301
Idioma
Português
Formato
PDF pesquisável
O Manual de Reparação ZF 16 S 1685 TD é o documento técnico em PDF, com 301 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as folgas de ajuste do conjunto.
Destaques deste material
- Torque de entrada da caixa: 1.600 N.m
- Bujão de drenagem: 140 N.m (14 kgf.m)
- Parafusos articulados: 250 N.m (25 kgf.m)
- Folga axial dos eixos de acionamento e intermediário: 0 a 0,10 mm
- Folga entre as pastilhas deslizantes e a luva do GV: 0,10 a 0,20 mm

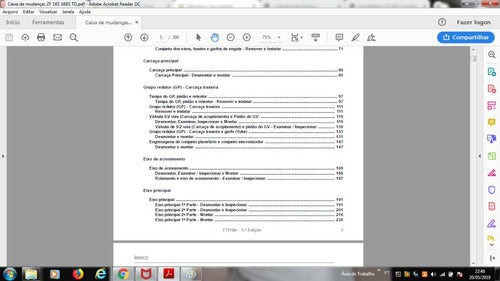

O que este manual cobre
- Introdução e notas de segurança
- Dados técnicos — plaqueta de identificação e especificações
- Caixa de mudanças — transportar, fixar no suporte e no cavalete
- Placa de ligação e bomba de óleo — remover, instalar, desmontar e montar
- Carcaça da embreagem — remover, instalar e ajustar a folga dos eixos

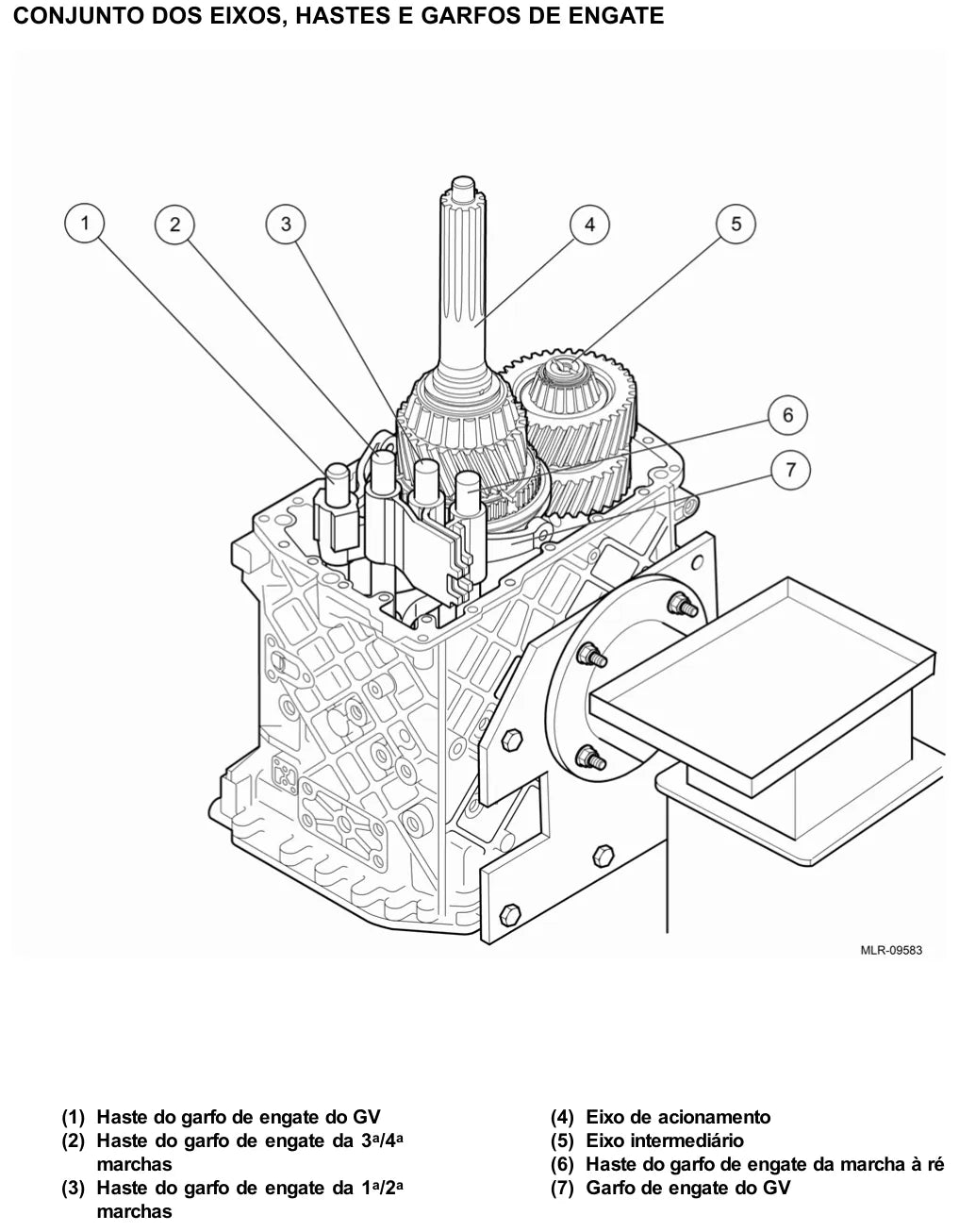

- Conjunto dos eixos, hastes e garfos de engate
- Carcaça principal — desmontar e montar
- Tampa do GP, pistão e retentor
- Grupo redutor (GP) — carcaça traseira
- Válvula 5/2 vias e pistão do GV — desmontar, inspecionar e montar
- Engrenagens do conjunto planetário e conjunto sincronizador
- Eixo de acionamento — desmontar, inspecionar e montar
- Eixo principal 1ª e 2ª parte

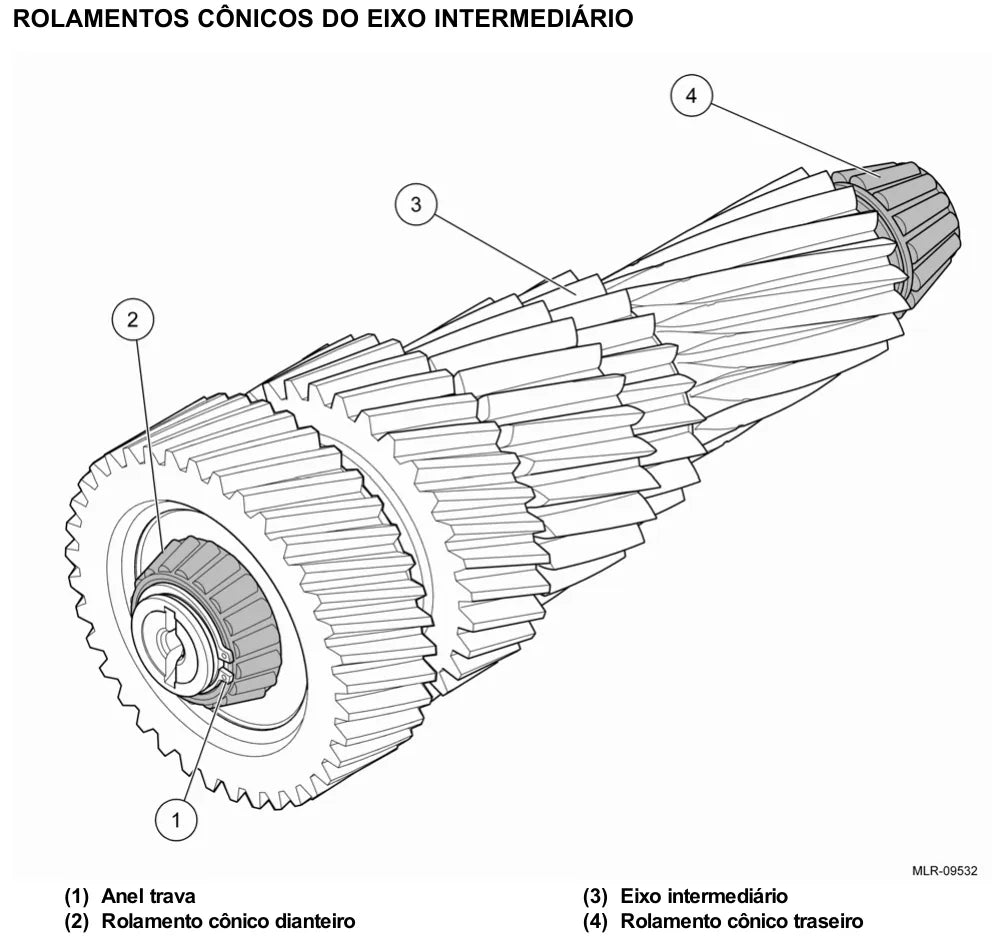

- Eixo intermediário e rolamentos cônicos
- Bujões de abastecimento e drenagem; torre de mudança
Veículos atendidos
Outras aplicações conhecidas desta transmissão — levantadas em bases técnicas de retífica e catálogos de reparo, fora do manual:
- Volkswagen Constellation 25.370 (2007-2011)
Antes de comprar, confira o código gravado na carcaça do seu câmbio. A mesma transmissão equipa carros diferentes conforme o ano, o motor e o mercado, e um mesmo modelo de veículo pode ter saído de fábrica com câmbios distintos.
Por que vale a pena
- Procedimentos passo a passo, do diagnóstico à remontagem
- Torques, folgas e especificações de ajuste conferidos no documento original
- Desmontagem e montagem ilustradas, componente por componente
- 301 páginas em PDF pesquisável, com busca por palavra-chave
- Acesso vitalício com reentrega gratuita e entrega imediata
Para quem é
Indicado para retíficas de câmbio, oficinas de transmissão automática, mecânicos autônomos e eletricistas automotivos que precisam de especificação verificada antes de fechar o conjunto.
Perguntas frequentes
Em que idioma está o manual?
Em português. São 301 páginas em PDF pesquisável, com busca por palavra-chave.
Tem os códigos das peças?
Este é um manual de reparação: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
