Manual de Reparação Câmbio Automático ZF 5HP24 (Inglês)

Especificações

Manual de Reparação ZF do câmbio 5 HP 24 / 5HP24: 131 páginas em inglês com os procedimentos de oficina, as tabelas de torque e as medidas de controle exigidas na remontagem.

Destaques deste material

• Porca ranhurada da saída: 120 N.m (± 12 N.m)
• Parafusos da carcaça do sino: 46 N.m (± 4,6 N.m)
• Bujão M22 x 1,5 da válvula reguladora de fluxo: 50 N.m
• Mola de retenção do seletor: 10 N.m mais 30°
• Valor PF do freio F deve ficar entre 5,0 e 6,6 mm

O que este manual cobre

• General information — Picture of the transmission
• Diagram of power flow
• Making adjustments — Measuring the disc sets
• Adjusting clearance of brakes F, D e E (snap ring)
• Adjusting clearance of clutches C, A e B (snap ring)
• Output play e Input play (shim)
• Tightening torques
• Transmission test (test bench e vehicle)
• Special tools

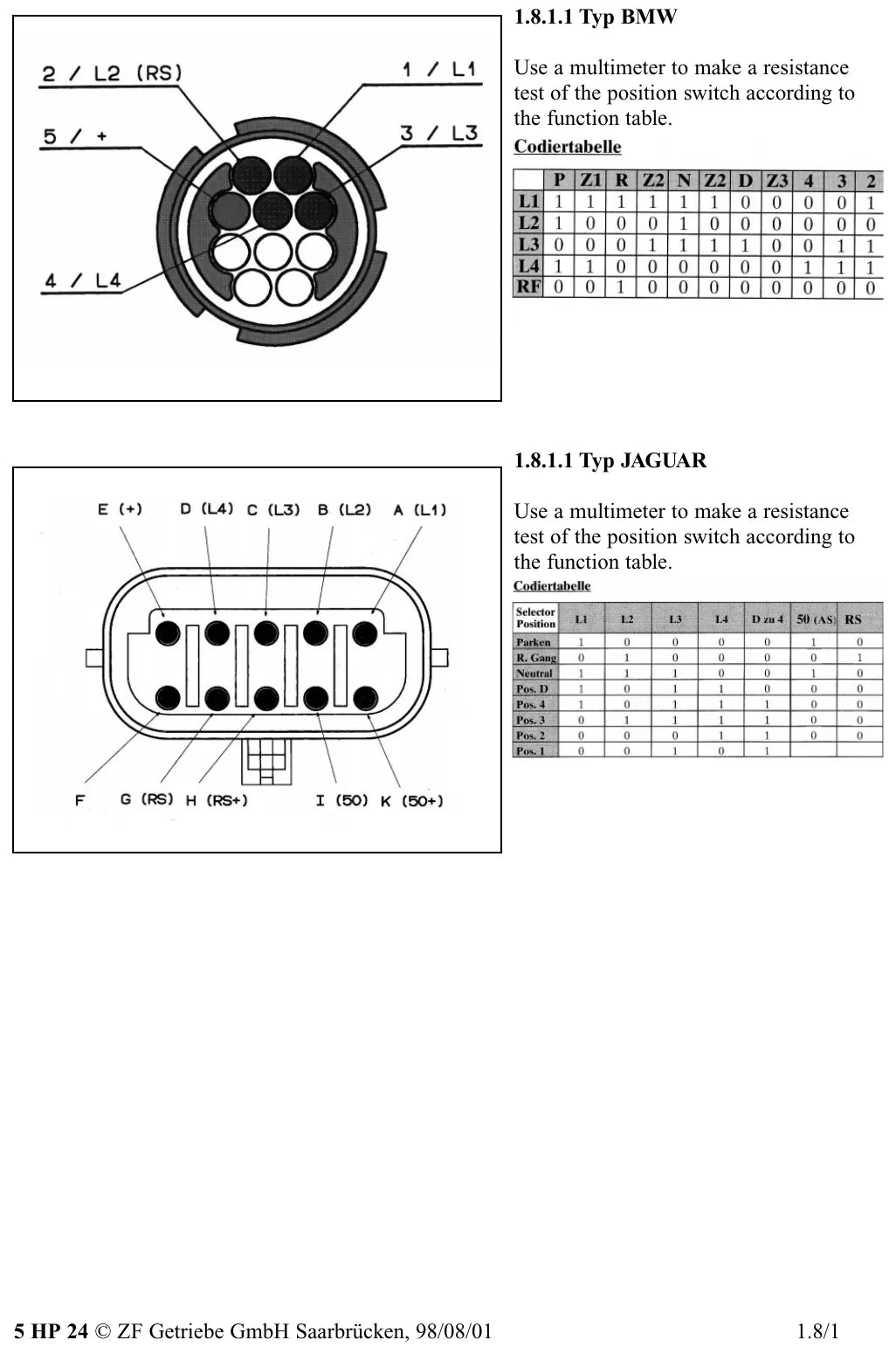

• Function tests — Position switch
• Disassembly of the transmission by assembly group
• Brake F with freewheel, 1st gear
• Tower I — Brakes D, E e clutch C; planetary drive III, II e I

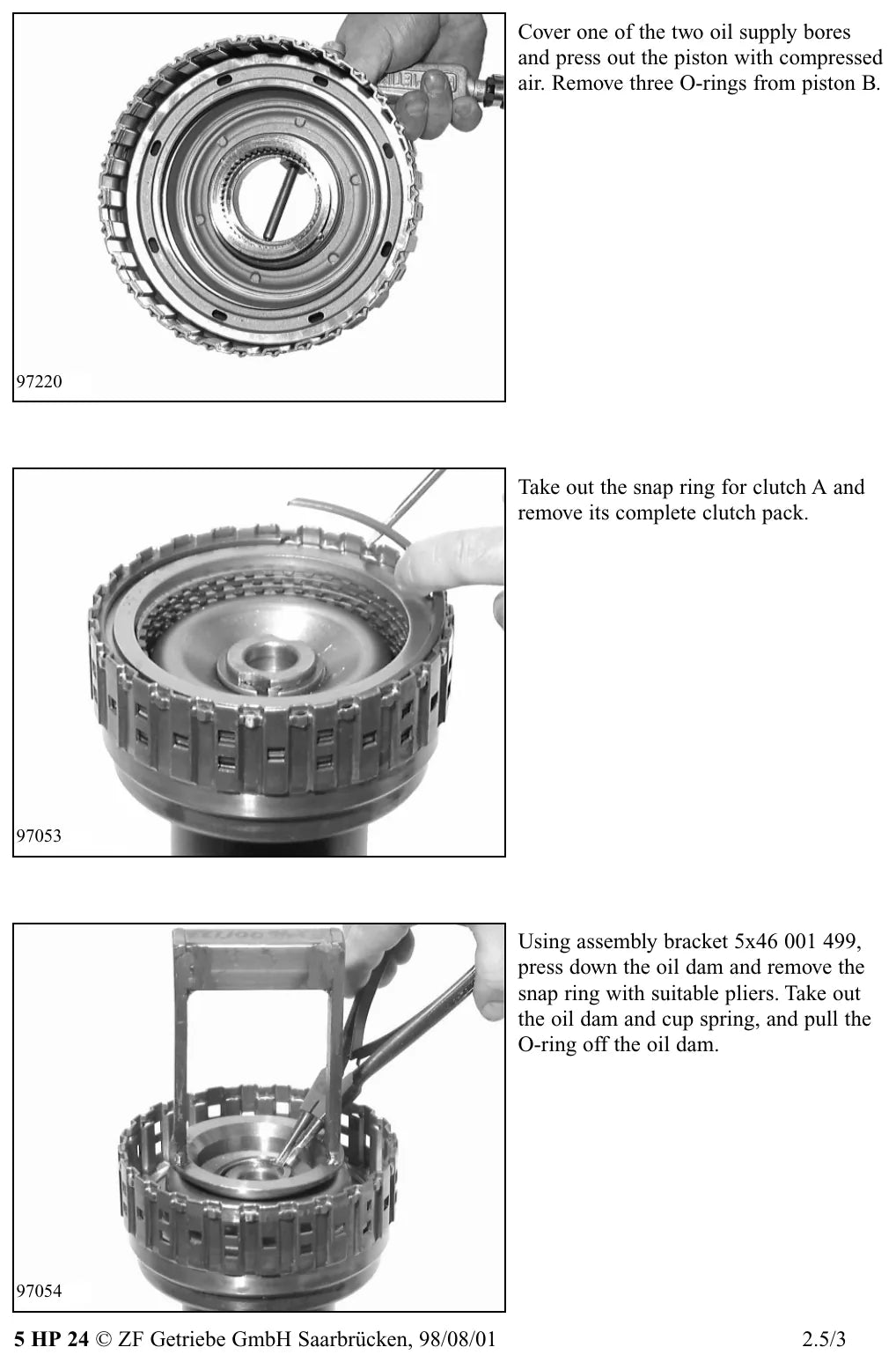

• Tower II (input with clutches A and B)
• Oil supply, control unit, oil pan and converter

Veículos atendidos

Outras aplicações conhecidas desta transmissão — levantadas em bases técnicas de retífica e catálogos de reparo, fora do manual:

• BMW X5 4.4i V8 (2000-2003)
• BMW 540i 4.4 V8 (1997-2003)
• BMW 740i 4.4 V8 (1996-2001)
• Audi A8 4.2 V8 quattro (1996-2003)
• Audi A6 2.7 V6 biturbo quattro (2000-2005)
• Jaguar XK8 4.0 V8 (1996-2002)
• Land Rover Range Rover 4.4 V8 (2002-2005)

Antes de comprar, confira o código gravado na carcaça do seu câmbio. A mesma transmissão equipa carros diferentes conforme o ano, o motor e o mercado, e um mesmo modelo de veículo pode ter saído de fábrica com câmbios distintos.

Por que vale a pena

• Referência de fábrica para não depender de vídeo de internet
• Especificações de ajuste que definem se a peça é reaproveitável
• Sequência correta de desmontagem, evitando dano na remontagem
• 131 páginas em PDF pesquisável, sem depender de conexão
• Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para oficinas de câmbio, centros automotivos, retíficas e profissionais que trabalham com reparo de transmissão e precisam da referência do fabricante em mãos.

Perguntas frequentes

Em que idioma está o manual?
Em inglês. São 131 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de reparação: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
