Manual de Serviço Caixa de Câmbio ZF S6-1550 Easyshift ES-1

Especificações

O Manual de Serviço ZF S6-1550 / S6-1550 ES-1 / ZF-Easyshift 1 é o documento técnico em PDF, com 102 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as folgas de ajuste do conjunto.

Destaques deste material

• Parafusos de articulação dos garfos: 220 N.m; bujões magnéticos: 100 N.m; flange de saída: 60 N.m
• Bujão de escoamento do óleo: 50 N.m; tampas de centragem, traseira e da caixa: 49 N.m
• Folga axial do eixo intermediário: 0,18 a 0,25 mm; folga dos anéis trava: 0 a 0,10 mm
• Folga de sincronização da 6ª marcha: 0,40 a 0,70 mm; folga axial da engrenagem de ré: 0,30 a 0,55 mm
• Sistema Easyshift ES-1 com tensão nominal de 24 V e corrente máxima de 1 A

O que este manual cobre

• Introdução e descrição
• Funcionamento
• Dados técnicos ES-1
• Sincronização do sistema mecânico
• Ferramentas especiais
• Ferramentas especiais para retarder Voith
• Dados técnicos e valores de ajuste
• Temperaturas para montagem
• Torques de aperto
• Lista de lubrificantes TE-ML-02

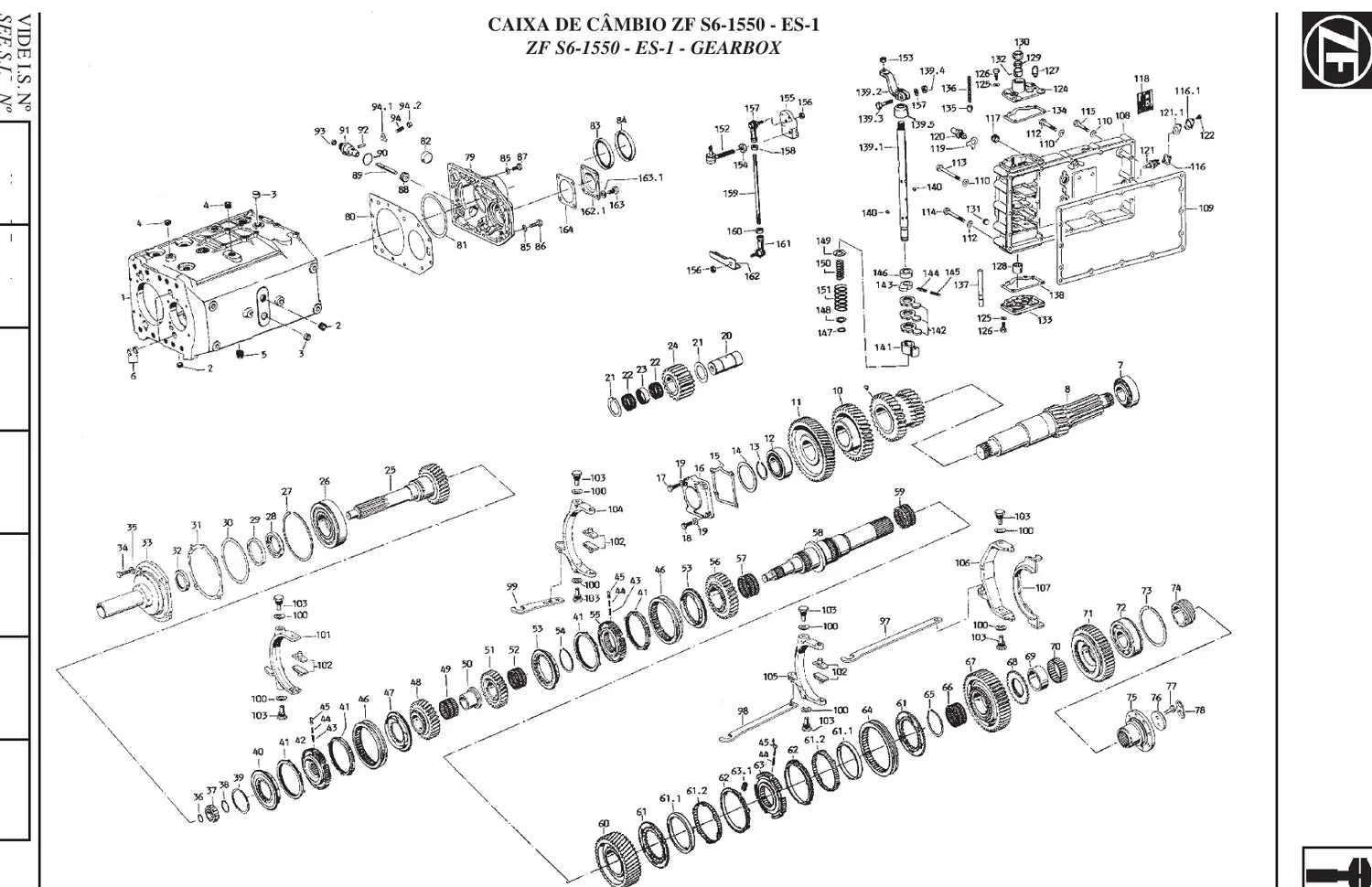

• Vista explodida e tabela de componentes
• Desmontagem
• Montagem

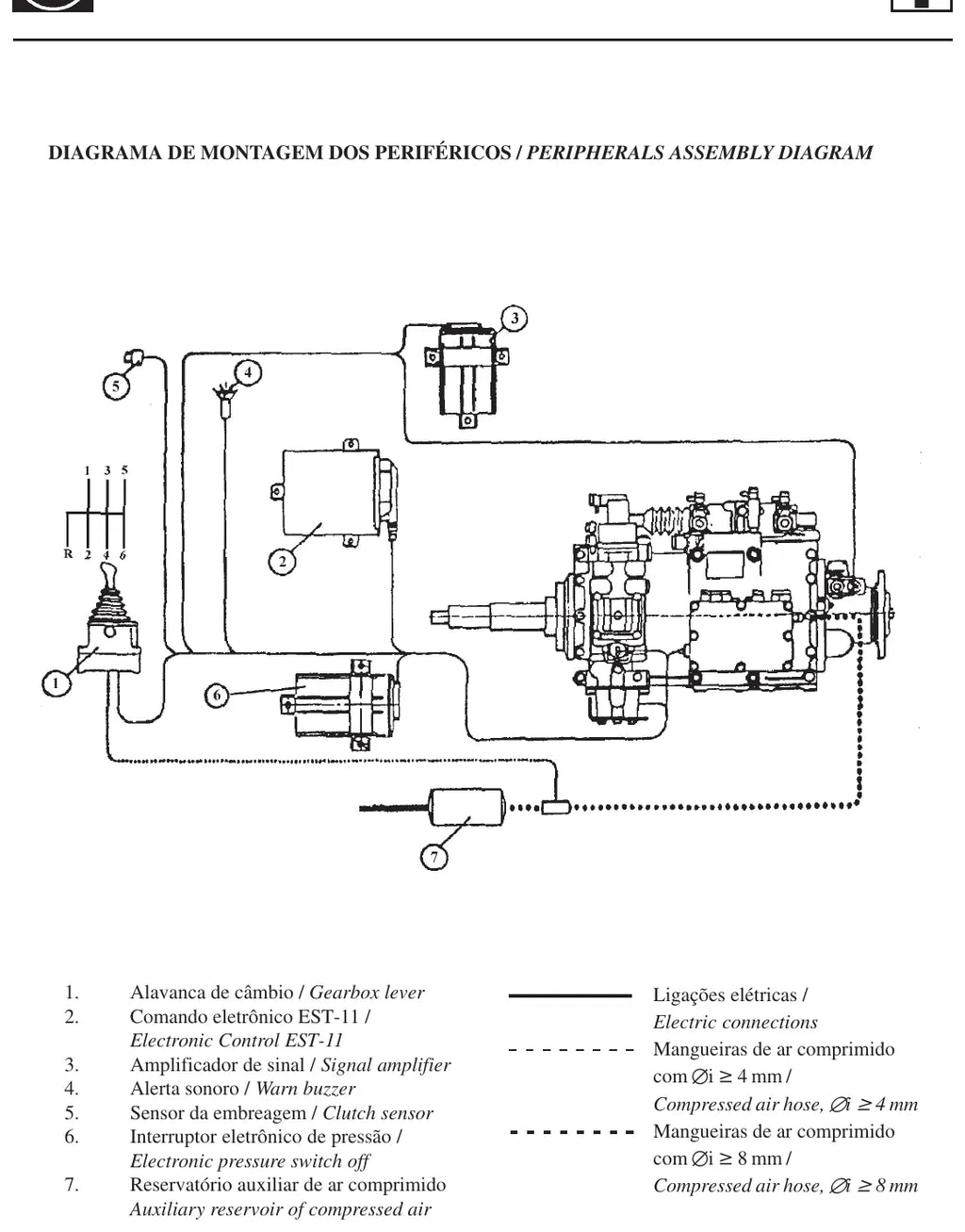

• Esquemas elétricos e pneumáticos

Veículos atendidos

Outras aplicações conhecidas desta transmissão — levantadas em bases técnicas de retífica e catálogos de reparo, fora do manual:

• Mercedes-Benz O-400 RSE (1999-2005)
• Mercedes-Benz O-400 RSD (1995-1999)

Antes de comprar, confira o código gravado na carcaça do seu câmbio. A mesma transmissão equipa carros diferentes conforme o ano, o motor e o mercado, e um mesmo modelo de veículo pode ter saído de fábrica com câmbios distintos.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e especificações de ajuste conferidos no documento original
• Desmontagem e montagem ilustradas, componente por componente
• 102 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para retíficas de câmbio, oficinas de transmissão automática, mecânicos autônomos e eletricistas automotivos que precisam de especificação verificada antes de fechar o conjunto.

Perguntas frequentes

Em que idioma está o manual?
Em português. São 102 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
