Manual Técnico John Deere 5403 5600 5603 5605 5700 5705

Especificações

Com 656 páginas em português, este Manual Técnico John Deere 5403 / 5600 / 5603 reúne o passo a passo de oficina, as especificações de serviço e o diagnóstico de falhas do conjunto.

Destaques deste material

• Três seções elétricas independentes conforme o modelo — Seção 240 (5600 e 5700), Seção 241 (5403) e Seção 243 (5605 e 5705) — com subdivisão por faixa de número de série, por exemplo 5605 até 090053 e a partir de 090054, e 5705 até 0900125 e a partir de 0900126
• Resistência do sensor de temperatura: 134 ± 13,5 Ω a 60 °C (140 °F) e 51,2 ± 4,3 Ω a 90 °C (194 °F)
• Fusíveis identificados nos diagramas com seus valores: F01 e F03 de 10 A, F05 e F06 de 20 A e F08 de 30 A
• Sistema de direção hidráulica com faixa de pressão de 190,1 a 196,9 bar (18.995 a 19.685 kPa) e vazão mínima de 40,0 L/min (8.8 gpm)
• Válvulas de controle remoto (VCR) devem apresentar pressão acima de 3.448 kPa (34,5 bar / 500 psi); testes de circuito conduzidos até 10.345 kPa (103,5 bar / 1500 psi)
• Filtro considerado obstruído com queda acima de 50 kPa (0,5 bar); válvula da tampa atua a 48 kPa (0,48 bar / 7 psi)
• Ajuste de geometria da direção com distância de 416 ± 4 mm (16,400 ± 0,157 in.), limites de 412 mm e 420 mm, e convergência de 3 mm (0.12 in.); torque de referência de 27 N·m (20 lb-ft) com tabela de conversão (1 kgf·m = 9,81 N·m)

O que este documento cobre

• Seção 10—Informações Gerais
• Grupo 05—Segurança
• Seção 220—Sistema do Motor
• Grupo 10—Teoria de Operação
• Grupo 15—Operação, Testes e Ajustes
• Seção 240—Sistema Elétrico (5600 e 5700)
• Seção 241—Sistema Elétrico (5403)
• Seção 243—Sistema Elétrico (5605 e 5705)
• Grupo 10—Teste de Componentes Elétricos
• Grupo 15A—Alimentação Geral
• Grupo 15B—Partida do Motor
• Grupo 15C—Sensores do Motor
• Grupo 20—Informações Sobre Conectores
• Seção 250—Transmissão

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

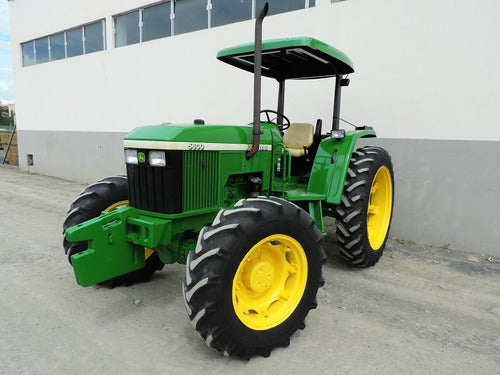

• Tratores John Deere 5403, 5600, 5603, 5605, 5700 e 5705
• Diagnóstico elétrico segmentado por modelo e por faixa de número de série das máquinas
• Transmissão TSS entre as variantes cobertas na Seção 250
• Subsistemas cobertos por grupo: alimentação geral, partida do motor, sensores do motor, sensor do filtro de ar, TDP, nível de combustível, buzina, alarme e luz de ré e luzes

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Linha 5000 da John Deere Brasil, tratores agrícolas utilitários de 4 cilindros
• Motores série 350 / família 4045, 4 cilindros, 4,5 litros, mantendo potência máxima entre 2000 e 2400 rpm com boa reserva de torque
• Potências da linha comercializada no Brasil: 5403 turbo com 65 cv, 5603 e 5605 com 75 cv e 5705 turbo com 85 cv
• 5605: motor John Deere 4045D Série 350, 55 kW (75 cv), TDP independente mecânica de 540 rpm a 1700/2100 rpm de motor
• 5605 com transmissão parcialmente sincronizada de 9 marchas à frente e 3 à ré; o 5403 usa sistema Collar Shift
• Peso do 5605: 2.700 kg na versão 4x2 e 2.900 kg na 4x4, até 4.500 kg lastreado; sistema transmissão/hidráulico com 40 litros

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Evita a tentativa e erro que custa horas de bancada
• Valores de aperto e limites de desgaste prontos para consulta
• Diagnóstico de falhas organizado por sintoma e por sistema
• 656 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o mecânico agrícola, para a revenda e para o produtor que faz a manutenção da própria frota e não pode errar peça nem torque.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 656 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
