Manual Técnico John Deere 5076E 5076EL 5082E 5090E 5090EL 5090EH (em inglês)

Especificações

O Manual Técnico John Deere 5076E / 5076EL / 5082E é o documento técnico em PDF, com 1318 páginas em inglês, que traz os procedimentos de desmontagem e montagem, os valores de torque e as especificações de ajuste.

Destaques deste material

• Códigos de falha (DTC) organizados por unidade de controle CCU, ICC e PTR — exemplos presentes no manual: CCU 000237.02 (conflito de dados de segurança do VIN), CCU 000237.31 (mensagens de VIN ausentes) e PTR 521234.05 (falha do driver de válvula)
• Limiares de diagnóstico por tensão: código gerado com sinal acima de 4,8 V ou abaixo de 0,02 V por mais de 2 segundos; alimentação comutada do CCU abaixo de 9,0 V também gera código
• Rede CAN com polarização de 2,5 V; o circuito CAN Hi 914 (de A a C) deve medir entre 2,50 e 3,50 V
• Sistema de carga: bateria com menos de 12,4 VCC deve ser carregada antes do teste de carga; tensão regulada de 14,2 a 14,8 VCC a 2400 rpm
• Limites de fuga de corrente por bitola de fio: 75 mA máximo por 4 m em fio 16 AWG e 50 mA máximo por 4 m em fio 14 AWG

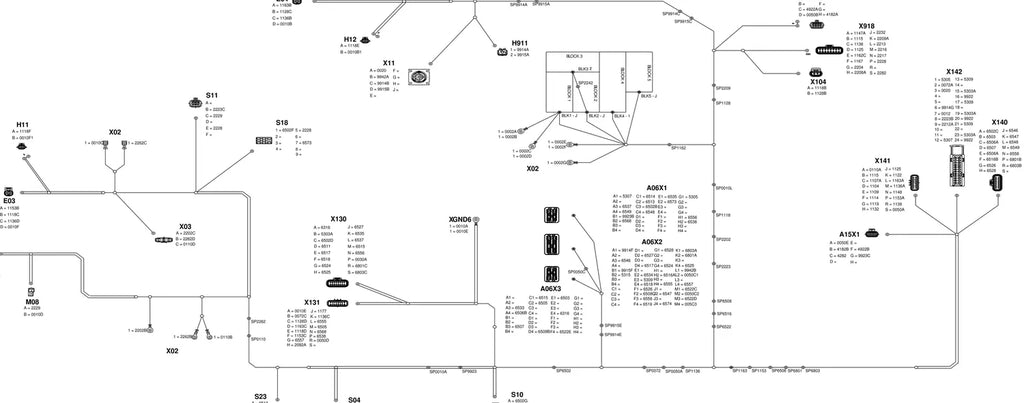

• Seção 240 traz os esquemas elétricos (Wiring Schematics) e as tabelas de chicotes, com centenas de circuitos identificados por número e por conector de origem/destino
• Tomada de potência: tipos 1 e 2 com eixo de 35 mm (1.378 in.) e 6 ou 21 estrias e tipo 3 com 45 mm (1.772 in.) e 20 estrias; motor PowerTech 4.5 L em todas as variantes, com 56 kW (75 hp) citados para o 5076E

O que este documento cobre

• Section 210 - GENERAL
• Section 211 - DIAGNOSTIC TROUBLE CODES
• Section 212 - OBSERVABLE SYMPTOMS
• Section 213 - SYSTEM DIAGNOSIS
• Section 220 - ENGINES
• Section 230 - FUEL, AIR, EXHAUST AND COOLING
• Section 240 - ELECTRICAL
• Section 245 - CONTROL UNITS
• Section 251 - SYNCHRONIZED TRANSMISSION
• Section 255 - POWRREVERSER™ TRANSMISSION
• Section 256 - DRIVE SYSTEMS
• Section 260 - STEERING AND BRAKES
• Section 270 - HYDRAULICS
• Section 290 - OPERATOR′S CAB

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Tratores 5076E, 5076EL, 5082E, 5090E, 5090EL e 5090EH
• Versões 2WD ou MFWD com prefixo de número de identificação do produto (PIN) P0
• Transmissões sincronizada e PowrReverser (esta última quando equipada)
• Remete ao Component Technical Manual do motor PowerTech 4.5L (motor básico e sistema mecânico de combustível) para o detalhamento do motor

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Série 5E de 4 cilindros, tratores utilitários agrícolas
• Motor John Deere PowerTech turboalimentado de 4,5 L, injeção direta, arrefecido a líquido, com 24% de reserva de torque
• Potências nominais: 5076E com 75 hp (56 kW), 5082E com 81 hp (60 kW) e 5090E com 89—90 hp (66—67 kW)
• Transmissão padrão sincronizada 9F/3R com embreagem seca e opcional 12F/12R PowrReverser SyncShuttle com embreagem úmida
• TDP de 540 rpm com a 9F/3R e 540/540E (econômica) com a 12F/12R
• Peso na faixa de aproximadamente 3.300 a 3.700 kg (7.275—8.150 lb) conforme configuração
• Variantes EL e EH atendem mercados e configurações específicas dentro da mesma família

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e limites de uso conferidos no documento original
• Desmontagem e montagem ilustradas, componente por componente
• 1318 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas agrícolas, mecânicos de fazenda, revendas e frotistas que precisam da referência correta antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em inglês. São 1318 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
