Manual Técnico John Deere 200DLC (em espanhol)

Especificações

Com 920 páginas em espanhol, este Manual Técnico John Deere 200DLC reúne o passo a passo de oficina, as especificações de serviço e o diagnóstico de falhas do conjunto.

Destaques deste material

• Diagnóstico por códigos de falha dividido em cinco famílias de controladores: principal (MCF), unidade de controle do motor (ECU), informação (ICF), ar-condicionado (ACF) e monitor (MON) — cada uma com grupo próprio na Seção 9001
• Teste do alternador: tensão entre o borne D+ e a massa deve ser 13,5 VCC ou mais em sistema de 12 V e 27,5 VCC ou mais em 24 V; após a manutenção, D+ e B+ devem indicar 14,1 VCC (ou 28,2 VCC) ou mais
• Folga do rolamento de giro: 0,2—1,0 mm (0.008—0.039 in.) com peça nova e 2,0—3,0 mm (0.079—0.118 in.) como limite de uso
• Testes de pressão hidráulica com transdutor JT02162 de 35.000 kPa (350 bar / 5000 psi) e JT02160 de 10.000 psi; valores de referência 33,1—48,3 bar a 750—850 rpm e 35,1—50,1 bar a 1750—1850 rpm
• Ajuste de válvulas por suplementos: cada 0,25 mm (0.010 in.) de suplemento altera a pressão em cerca de 1,3—1,4 bar, e aproximadamente 0,78 bar a cada 0,5 mm (0.020 in.)
• Caixa de fusíveis detalhada por circuito no procedimento de revisão operacional: 10 A para a buzina (F17), 10 A para solenoide (F4), 10 A para o limpador, 5 A para sinal de chave e 5 A para o alarme
• Cobre motores diesel POWERTECH de 4,5 e 6,8 litros e POWERTECH PLUS de 6,8 litros Tier 3/Stage IIIA, com vazão de transferência de combustível de referência de 17,3 L/h e limite de ajuste de 0,5 L/min

O que este documento cobre

• SECCIÓN 9000—Información general
• Grupo 01—Seguridad
• SECCIÓN 9001—Diagnóstico
• Grupo 10—Códigos de falla para diagnóstico del controlador principal (MCF)
• Grupo 20—Códigos de falla de la unidad de control del motor (ECU)
• Grupo 30—Códigos de falla del controlador de información (ICF)
• Grupo 40—Códigos de falla del controlador del acondicionador de aire (ACF)
• Grupo 50—Códigos de falla para diagnóstico del controlador del monitor (MON)
• SECCIÓN 9005—Procedimiento de revisión operacional
• SECCIÓN 9010—Motor
• SECCIÓN 9015—Sistema eléctrico
• SECCIÓN 9020—Tren de mando

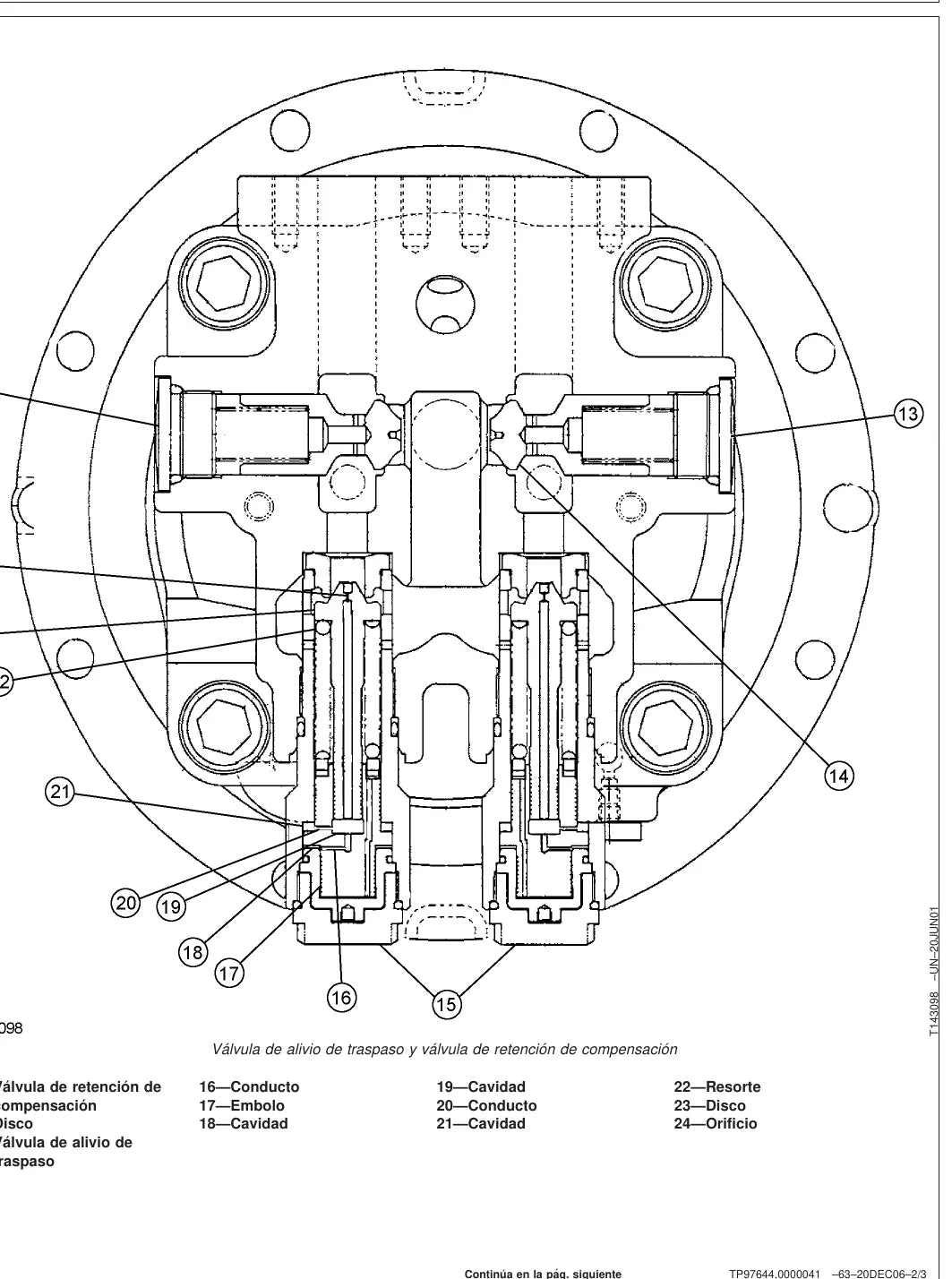

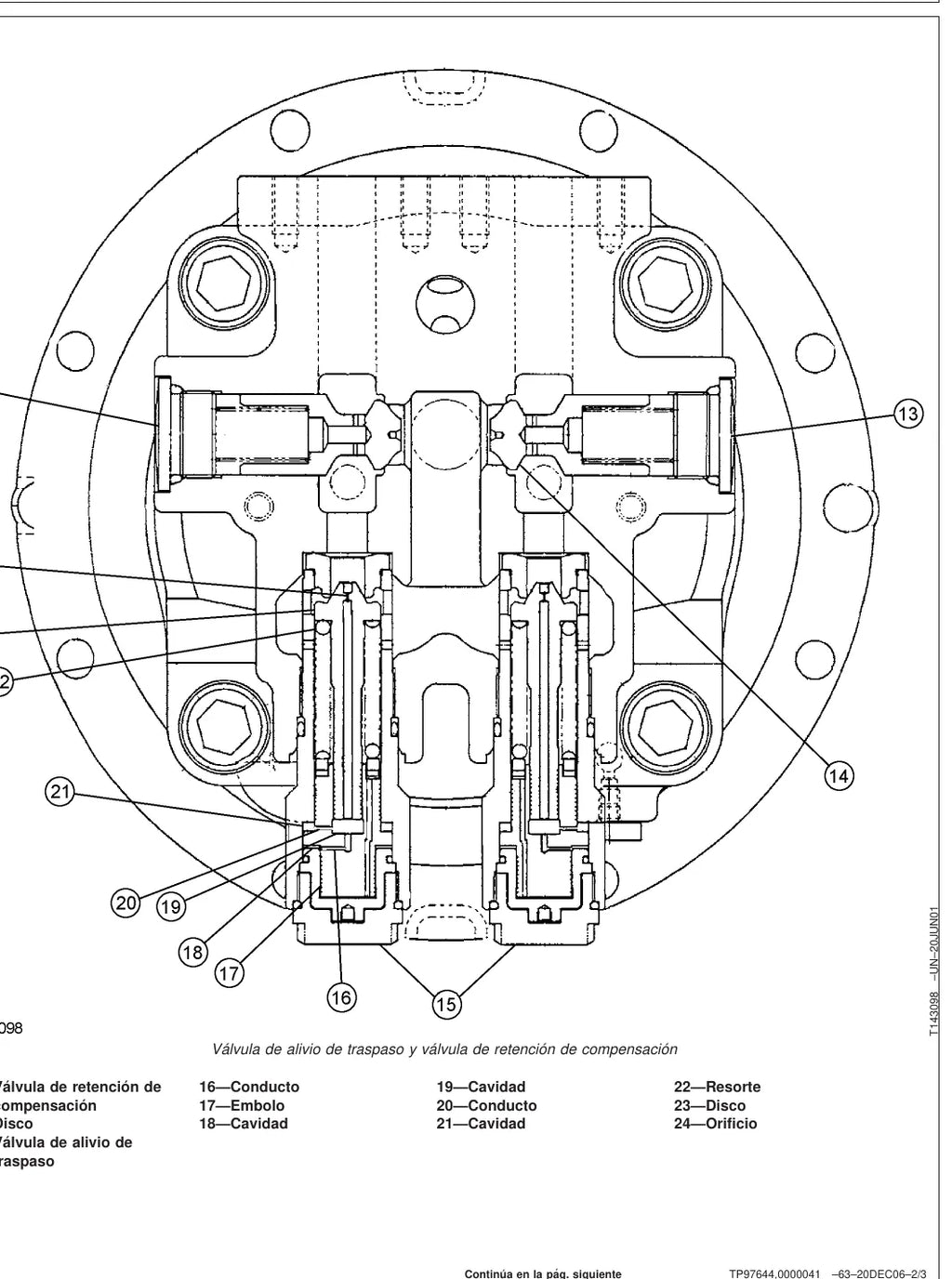

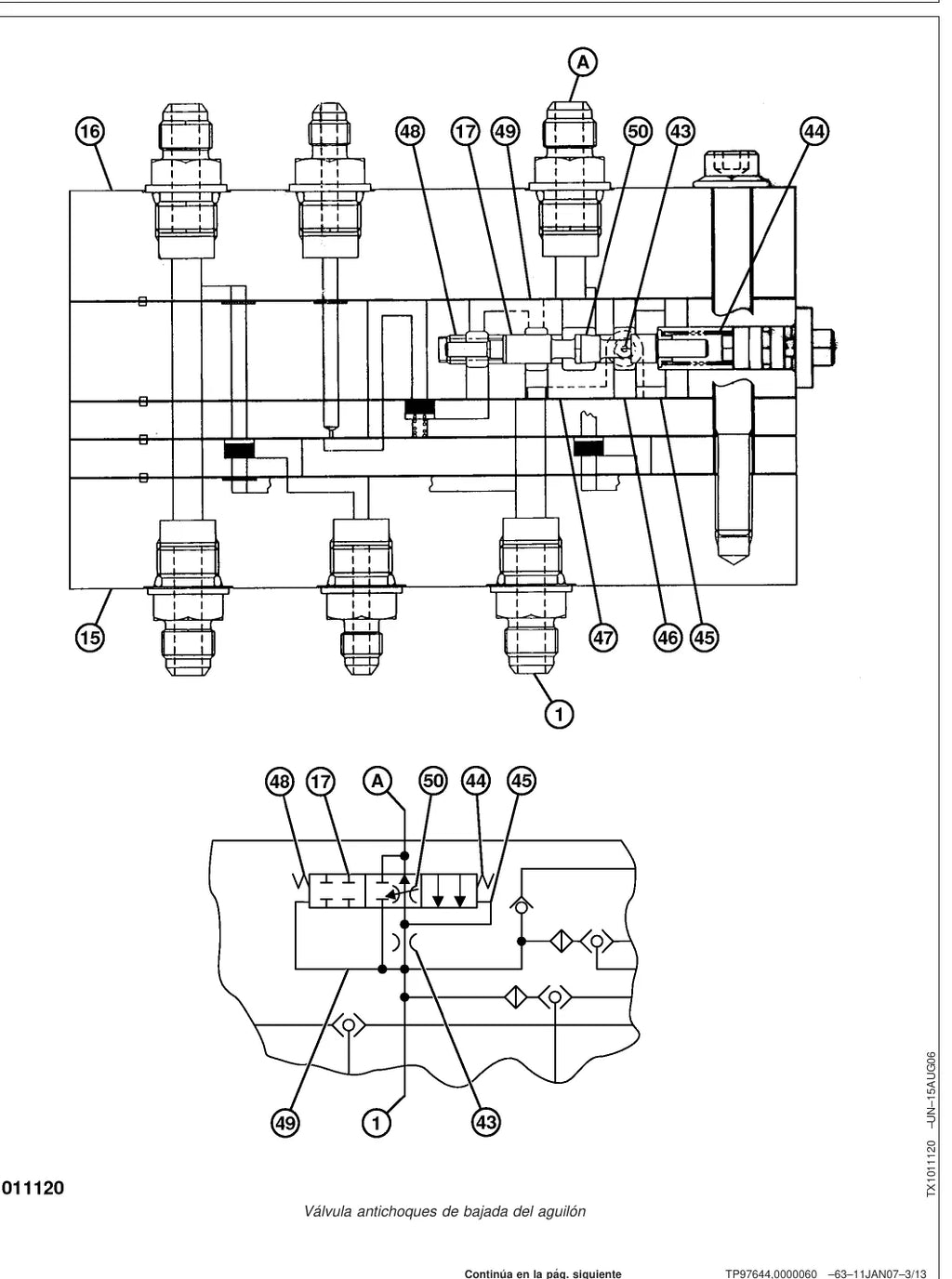

• SECCIÓN 9025—Sistema hidráulico
• SECCIÓN 9031—Calefacción y acondicionamiento de aire

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Escavadeira John Deere 200DLC (Worldwide Construction and Forestry Division)
• Volume de Funcionamento e Testes; a parte de reparação está no TM10081 e a operação no OMT226910
• Motores diesel POWERTECH 4.5 L e 6.8 L e POWERTECH PLUS 6.8 L Tier 3/Stage IIIA (CTM107) e POWERTECH E 6.8 L com Denso HPCR Level 16 (CTM502)
• Alternadores e motores de partida conforme CTM278; avaliação do material rodante conforme SP326

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Escavadeira hidráulica de esteiras da linha D, versão LC (esteira longa), lançada por volta de 2006/2007
• Motor John Deere PowerTech 6068H, 6 cilindros, 6,8 L
• Potência líquida de aproximadamente 159 hp (119 kW) a 2000 rpm
• Peso operacional de aproximadamente 22.650 kg (49.940 a 49.985 lb)
• Caçamba de referência de 0,92 m³ (1,2 yd³), com faixa de 0,8 a 1,5 yd³
• Dimensões de transporte de aproximadamente 9,53 m de comprimento x 3,20 m de largura x 2,95 m de altura

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Evita a tentativa e erro que custa horas de bancada
• Valores de aperto e limites de desgaste prontos para consulta
• Diagnóstico de falhas organizado por sintoma e por sistema
• 920 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o mecânico de linha amarela, para a locadora e para a empresa que faz manutenção própria e não pode errar torque nem intervalo de serviço.

Perguntas frequentes

Em que idioma está o documento?
Em espanhol. São 920 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
