Manual Técnico John Deere 130G (em inglês)

Especificações

O Manual Técnico John Deere 130G é o documento técnico em PDF, com 1127 páginas em inglês, que traz os procedimentos de desmontagem e montagem, os valores de torque e as especificações de ajuste.

Destaques deste material

• Diagnóstico do controle do motor: falha por sinal alto do engine control dial (R15) acima de 4,78 V e por sinal baixo abaixo de 0,22 V.
• Sensores de pressão hidráulica (entrega, controle, giro, subida da lança, arm in, translação e implemento — B30 a B38) disparam código quando o sinal fica acima de 4,5 V ou abaixo de 0,1 V; verificação de referência em torno de 0,0 V no terra da máquina.
• Sensores de temperatura do óleo hidráulico: o secundário (B68) acusa alto acima de 4,35 V (com limiar de 4,25 V) e baixo abaixo de 0,23 V (0,1 V); o primário (B40) segue os mesmos limites de 4,35 V e 0,1 V.
• Códigos do controlador do ar-condicionado (ACF) numerados: 11 e 12 (circuito aberto/curto no sensor de recirculação), 13 e 14 (sensor de temperatura ambiente), 18 (sensor de radiação solar), 21 e 22 (pressostato de congelamento), 43 (servomotor de troca de porta do soprador), 44 (servomotor do misturador), 91 (erro de comunicação) e 92 (CAN Bus Off).
• Verificação de desalinhamento das esteiras usa linha de teste de 20 m (66 ft.) medindo a distância de mistrack e a marca das sapatas.
• Segurança de bateria: não carregar bateria congelada — aquecer a 16 °C (60 °F) antes; inspeção anual obrigatória das mangueiras hidráulicas.

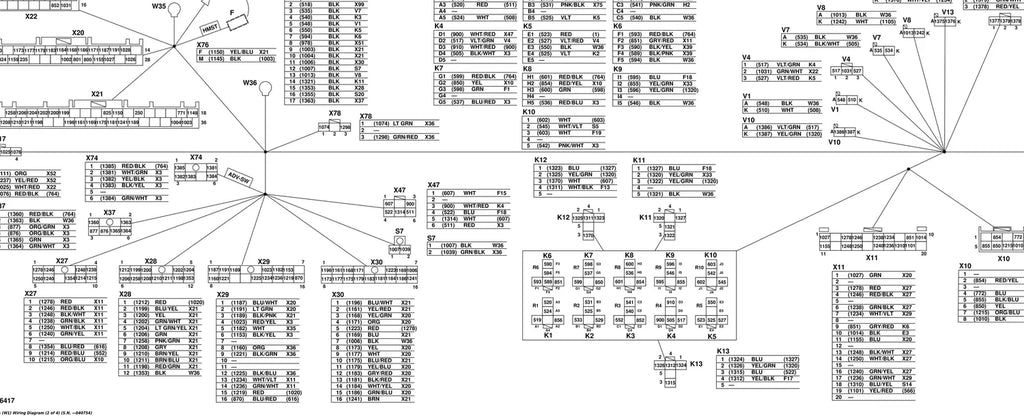

• O manual traz os diagramas do sistema elétrico com legenda completa de símbolos (fusível, disjuntor, diodo zener, solenoides NA/NF, servomotor, sensor rotativo, horímetro etc.) e a estrutura de leitura de chicotes: número do fio, cor, terminações e vistas de conector.

O que este documento cobre

• Section 9000 - GENERAL INFORMATION
• Group 01 - Safety
• Section 9001 - DIAGNOSTICS
• Group 10 - Main Controller (MCZ) Diagnostic Trouble Codes
• Group 20 - Engine Control Unit (ECU) Diagnostic Trouble Codes
• Group 30 - Monitor Controller (DSZ) Diagnostic Trouble Codes
• Group 40 - Air Conditioner Controller (ACF) Diagnostic Trouble Codes
• Section 9005 - OPERATIONAL CHECKOUT PROCEDURE
• Section 9010 - ENGINE
• Section 9015 - ELECTRICAL SYSTEM
• Section 9020 - POWER TRAIN
• Section 9025 - HYDRAULIC SYSTEM
• Section 9031 - HEATING AND AIR CONDITIONING
• Section 9900 - DEALER FABRICATED TOOLS

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Escavadeira John Deere 130G, modelos (T3/S3a), PIN 1FF130GX__D040001 e seguintes
• Máquinas com motores diesel PowerTech E 4.5 L e 6.8 L (sistema de combustível eletrônico nível 16 com Denso HPCR — CTM502) e PowerTech 4.5L/6.8L base Tier 1 a Tier 3/Stage IIIA (CTM104)
• Máquinas equipadas com JDLink (MTG) / ZXLINK Machine Monitoring System (TM114519 e CTM10006)
• Configurações com seletor de padrão de controle, aquecedor de banco, ventilador reversível, câmera de visão traseira e ar-condicionado automático
• Complementado pelo manual de reparo TM12557 para a mesma faixa de PIN

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• John Deere 130G: escavadeira de esteiras de porte médio, produção a partir de 2017
• Motor John Deere PowerTech PWS 4.5 L (4045), 4 cilindros, 275 cu. in., potência líquida de 73 kW (98 hp) a 2.000 rpm (variante FT4 listada com 100 hp)
• Peso operacional de 14.348 a 14.589 kg (31.604 a 32.134 lb)
• Hidráulica: duas bombas principais com vazão máxima de 105 L/min (28 gpm) cada; caçamba padrão de uso geral de 0,50 m³ (0,65 cu. yd.), faixa de 0,37 a 0,76 m³
• Profundidade máxima de escavação ~5,54 m, alcance horizontal ~8,67 m, força de arranque ~96 kN, raio de giro traseiro de 2,19 m, sapatas de 700 mm; atende EPA Final Tier 4 / EU Stage IV com EGR resfriada e SCR

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e limites de uso conferidos no documento original
• Desmontagem e montagem ilustradas, componente por componente
• 1127 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas pesadas, mecânicos de campo, frotistas e departamentos de manutenção que precisam de especificação verificada antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em inglês. São 1127 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual técnico: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
