Ford EcoSport e Fiesta 2003-2008: Esquema Elétrico em PDF com 224 Páginas

Especificações

Esquema Elétrico Ford EcoSport e Fiesta 2003-2008 — documento técnico em PDF com 224 páginas em português. Aplicação: EcoSport e Fiesta 1.0, 1.0 Supercharger, 1.6, 1.6 Flex e 2.0 Duratec 4WD. É o desenho elétrico de fábrica: cada circuito numerado, cada conector identificado, cada massa localizada. O que evita queimar módulo por ligação em ponto errado.

Aplicação exata

A aplicação declarada no próprio documento é: Ford EcoSport – Diagrama elétrico. Os esquemas são rotulados por motorização e por família: 'Motor – Controles eletrônicos – 1.0l / 1.6l / 1.0l Supercharger', 'Motor – Controles eletrônicos – 1.6l Flex', 'Motor – Controles eletrônicos – 2.0l Duratec', 'Sistema de alimentação de combustível – 1.0l / 1.6l / 1.

Destaques deste material

• Índice alfabético de componentes com o código de cada peça (ex.: 'Acendedor de cigarros, R42 → 501-12-00-1'; 'Grupo de instrumentos (ICL), A30'; 'Conector de transferência de dados (DLC), D20') remetendo à página do esquema.
• A seção 700-03-00 detalha fusível por fusível, separando a Central elétrica da bateria (BJB) F2–F8 e a Central de distribuição elétrica (CJB) F1–F30, cada um com o circuito traçado até o primeiro componente.

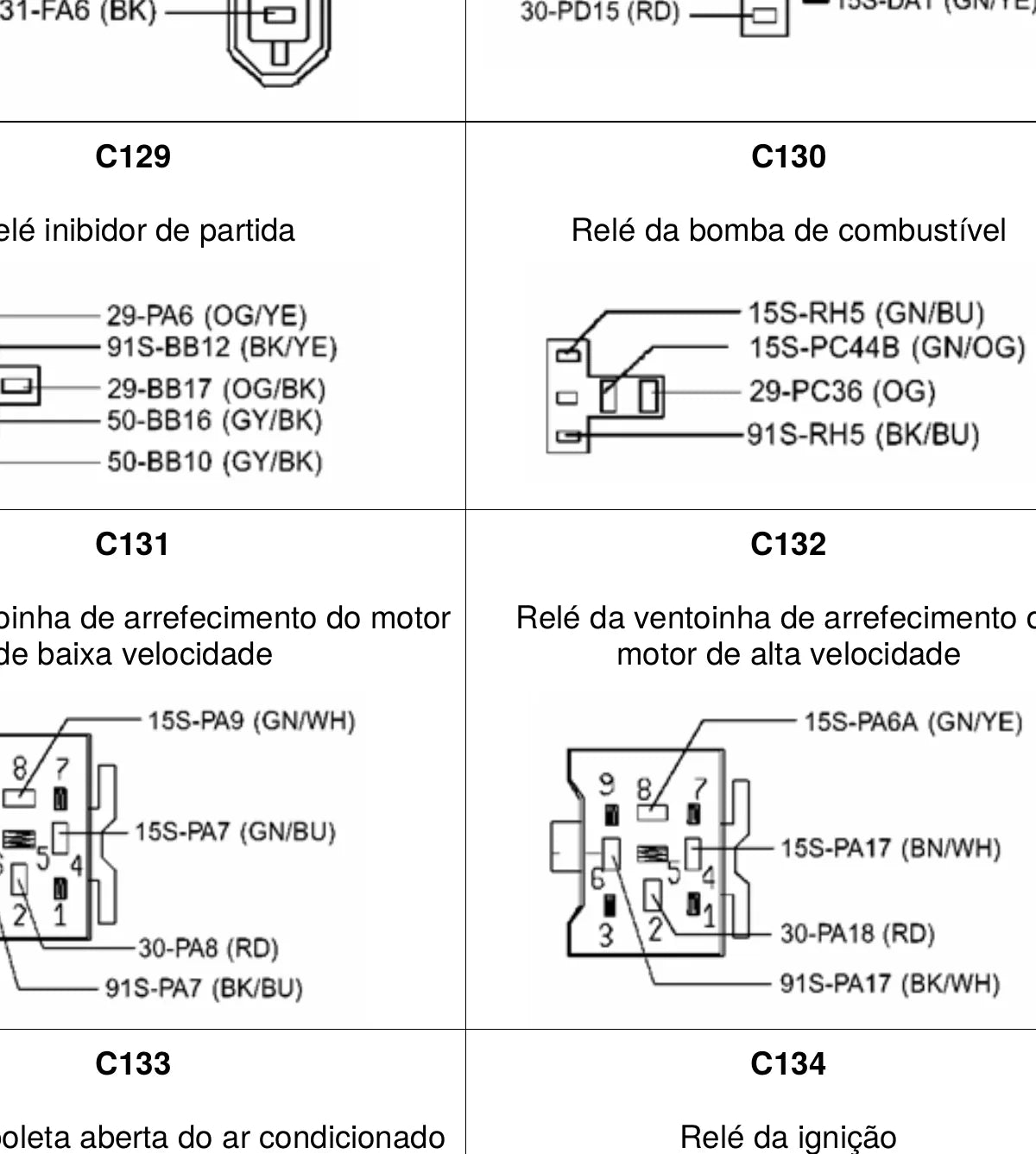

• A seção 700-07-00 – Vista dos Conectores mostra a pinagem física dos conectores C127 a C134 (relé do PCM, relé da bomba de combustível, relés das ventoinhas de baixa e alta velocidade, relé da borboleta aberta WOT, relé de ignição).
• A visão geral de chicotes lista os grupos Ford: 14401 Principal, 6C319 Motor 2.0l Duratec, 2C011 ABS, 14290 Frontal/Módulo, 14517 BJB, 14A584 portas e 17K400 porta traseira.
• Seção 700-06-00 traz vistas de localização em grade A–F / 1–5 (ex.: 'Compartimento do motor – Lado direito', com C122 interruptor de ciclo do compressor do A/C em D4 e as buzinas C339/C340 em E4).
• Fios identificados no padrão Ford circuito+bitola+cor (ex.: '29-BB12 2,5 OG/BK', '91S-RH5 0,5 GN/BU'), com tabela de cores GY, LG, OG, RD, SR, VT, WH, YE, NA, DG.
• Publicação identificada pela referência BJB – Central elétrica da bateria (P93) — é o documento de origem, não uma compilação de internet.

Conteúdo, seção por seção

Seções tiradas do índice do próprio arquivo:

1. Seção 100-00-03 – Introdução
2. Seção 100-00-04 – Símbolos
3. Seção 303-03D-00 – Motor – Arrefecimento – 1.6l Flex
4. Seção 303-06-00 – Sistema de Partida
5. Seção 303-14D-00 – Motor – Controles Eletrônicos – 1.6l Flex
6. Seção 308-07-00 – Sistema de Tração 4WD
7. Seção 413-01-00 – Grupo de Instrumentos (ICL)
8. Seção 414-02-00 – Alternador e Regulador de Tensão
9. Seção 417-01-00 – Iluminação Externa
10. Seção 418-00-00 – Rede de Comunicações do Módulo
11. Seção 421-00-00 – Air Bag
12. Seção 501-16-00 – Limpador e Lavador do Pára-brisa
13. Seção 700-03-00 – Fusíveis – Detalhes
14. Seção 700-04-00 – Distribuição do Aterramento
15. Seção 700-06-00 – Localização de Componentes – Vistas

Por que este material compensa

• Evita o "vai testando": você segue o fio no desenho e vai direto no ponto certo.
• Evita queimar módulo por ligação em ponto errado de alimentação.
• Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
• Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
• Cor, bitola e numeração de pino conferem com o chicote real do veículo.

Para quem é

• Oficina mecânica e retífica
• Restaurador de carro antigo
• Frota e manutenção própria
• Loja de peças que precisa conferir aplicação
• Proprietário que faz a própria manutenção

Perguntas frequentes

Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.

Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números.

E se eu não achar o que preciso dentro do arquivo?
Chame no WhatsApp. A gente indica em qual seção e em qual página aquele assunto está.

Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.

Serve para o meu ano?
A aplicação declarada no documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.

Produtos relacionados

• Manual de Serviço Ford EcoSport 1.6 Flex Zetec RoCam — 171 páginas em PDF
• Manual de Serviço Ford Fiesta 1.0, 1.0 Supercharger e 1.6 Zetec RoCam — 123 páginas em PDF
• Esquema Elétrico Ford Ka 2002-2008 (1.0 e 1.6 Zetec Rocam) — 166 páginas em PDF

Garantias e suporte

Você recebe o arquivo por download logo após a compra e ele fica seu, sem prazo. Suporte por WhatsApp (62) 99846-7503 e contato@catalogoeservico.com.br para confirmar aplicação, localizar uma seção ou tirar dúvida sobre o conteúdo.
