Esquema Elétrico Ford Ka 2002-2008 (1.0 e 1.6 Zetec Rocam) — documento técnico em PDF com 166 páginas em português. Aplicação: Ka 1.0 e 1.6 Zetec Rocam — PCM EEC-V, edição 01/2003. Sem enrolação: 166 páginas de diagrama, em PDF, para abrir no computador da oficina, no tablet ou imprimir só a folha do circuito em que você vai mexer.
Aplicação exata
A aplicação declarada no próprio documento é: Publicação oficial "DIAGRAMAS ELÉTRICOS KA" da Ford Motor Company Brasil Ltda. Rodapé de todas as 166 páginas: "01/2003" e "Ka 2003". As seções de trem de força declaram a aplicação como "Sistema de alimentação de combustível - 1.0 l/1.6 l Zetec Rocam" e "Motor - Ignição - 1.0 l/1.6 l Zetec Rocam", com módulo PCM EEC-V.
Destaques deste material
- É a publicação OFICIAL da fábrica: traz o aviso de copyright 'Publicado pela Ford Motor Company Brasil Ltda.' e proibição de reprodução total ou parcial.
- Todas as 166 páginas trazem no rodapé a data de publicação 01/2003 e a identificação do modelo 'Ka 2003' - não há no documento nenhuma menção a anos 2002 nem 2004-2008.
- A aplicação declarada nas seções de motor é 1.0 l / 1.6 l Zetec Rocam, com módulo de controle do motor PCM padrão EEC-V (citado 31 vezes no texto).
- A organização segue o padrão Ford por grupos/seções numeradas (100-00-00 a 700-07-00), com diagramas de blocos e diagramas de circuito por sistema.

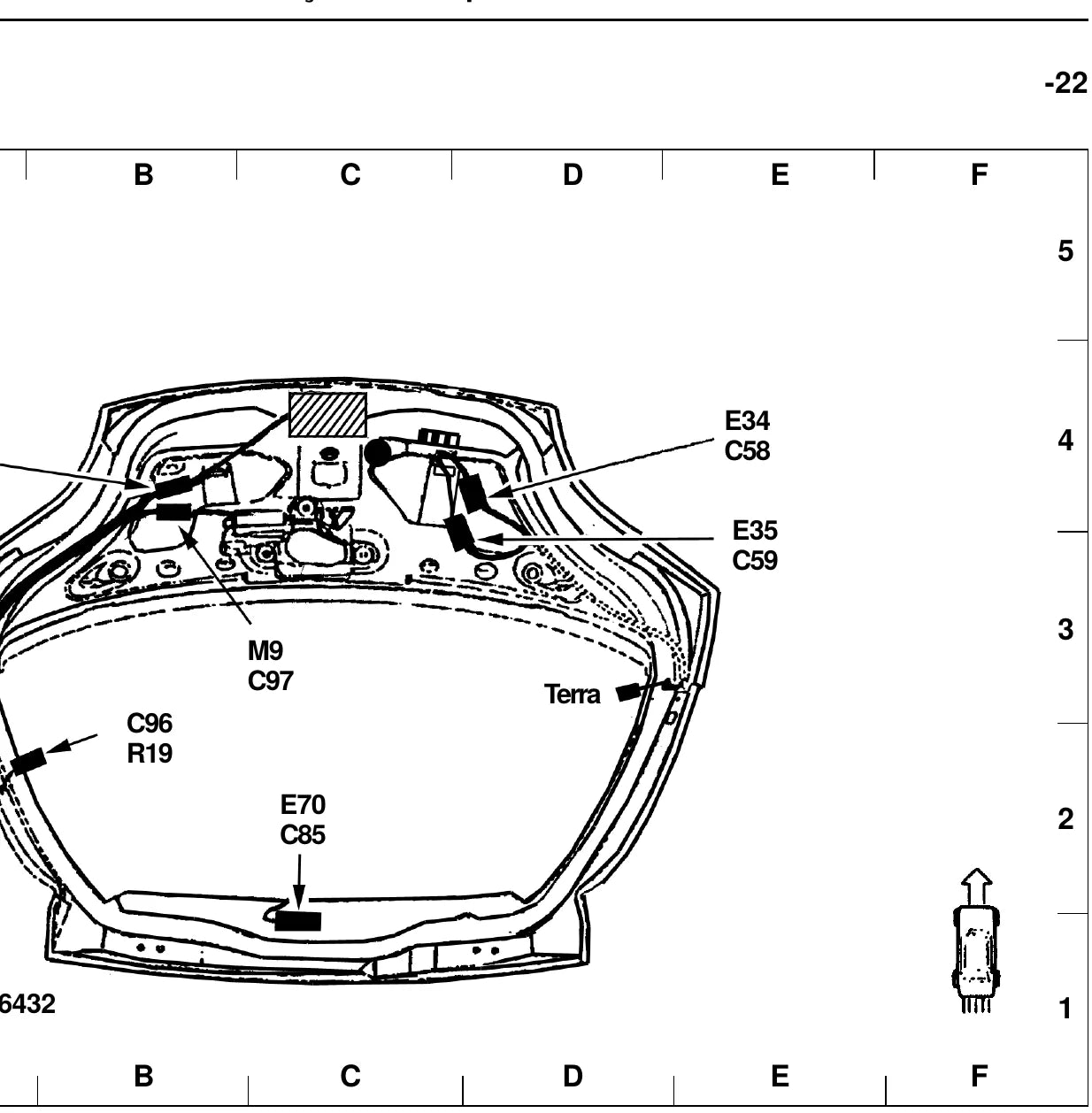

- As seções finais (700-05-00 a 700-07-00) trazem tabela de identificação de componentes por coordenadas, vistas de localização no veículo (com números de desenho VFU97064xx) e a vista pino a pino dos conectores C1 em diante.
- Contém diagramas de air bag, PATS (antifurto passivo), DLC/rede de comunicação, ar-condicionado e central de distribuição elétrica (CJB), citada 130 vezes no texto.
- Formato PDF pesquisável: dá para buscar por palavra direto no leitor de PDF.
Conteúdo, seção por seção
Seções tiradas do índice do próprio arquivo:
- Grupo 1 - Informações Gerais: Conteúdo / Índice / Visão geral dos sistemas / Introdução / Símbolos / Chicotes elétricos - Visão geral
- Grupo 2 - Chassi (os sistemas elétricos de chassi não são instalados neste modelo de veículo)

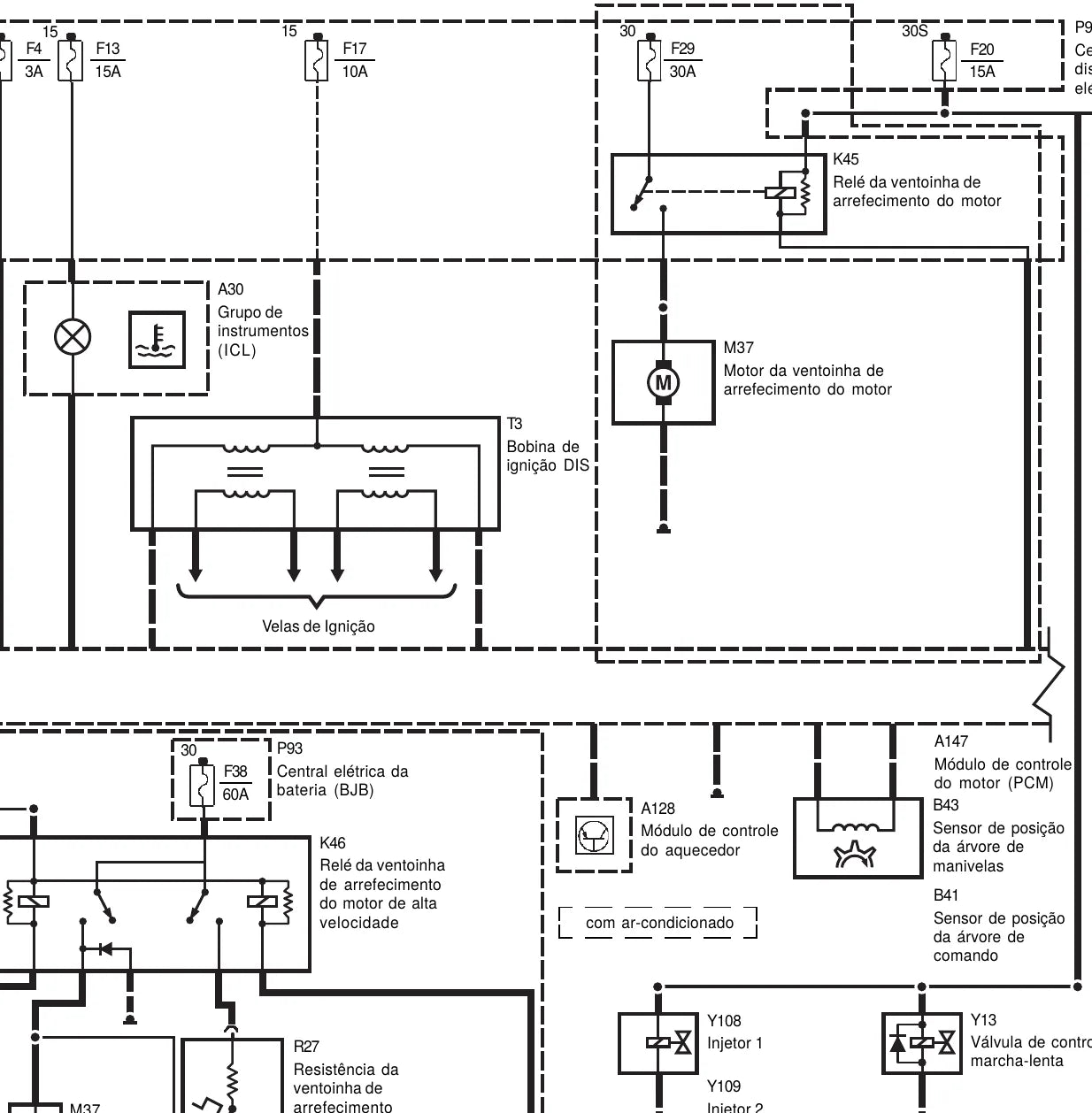

- Grupo 3 - Trem de Força: Motor - Arrefecimento (303-03-00)
- Sistema de alimentação de combustível - 1.0 l/1.6 l Zetec Rocam (303-04-00)
- Sistema de partida (303-06-00)
- Motor - Ignição - 1.0 l/1.6 l Zetec Rocam (303-07-00)

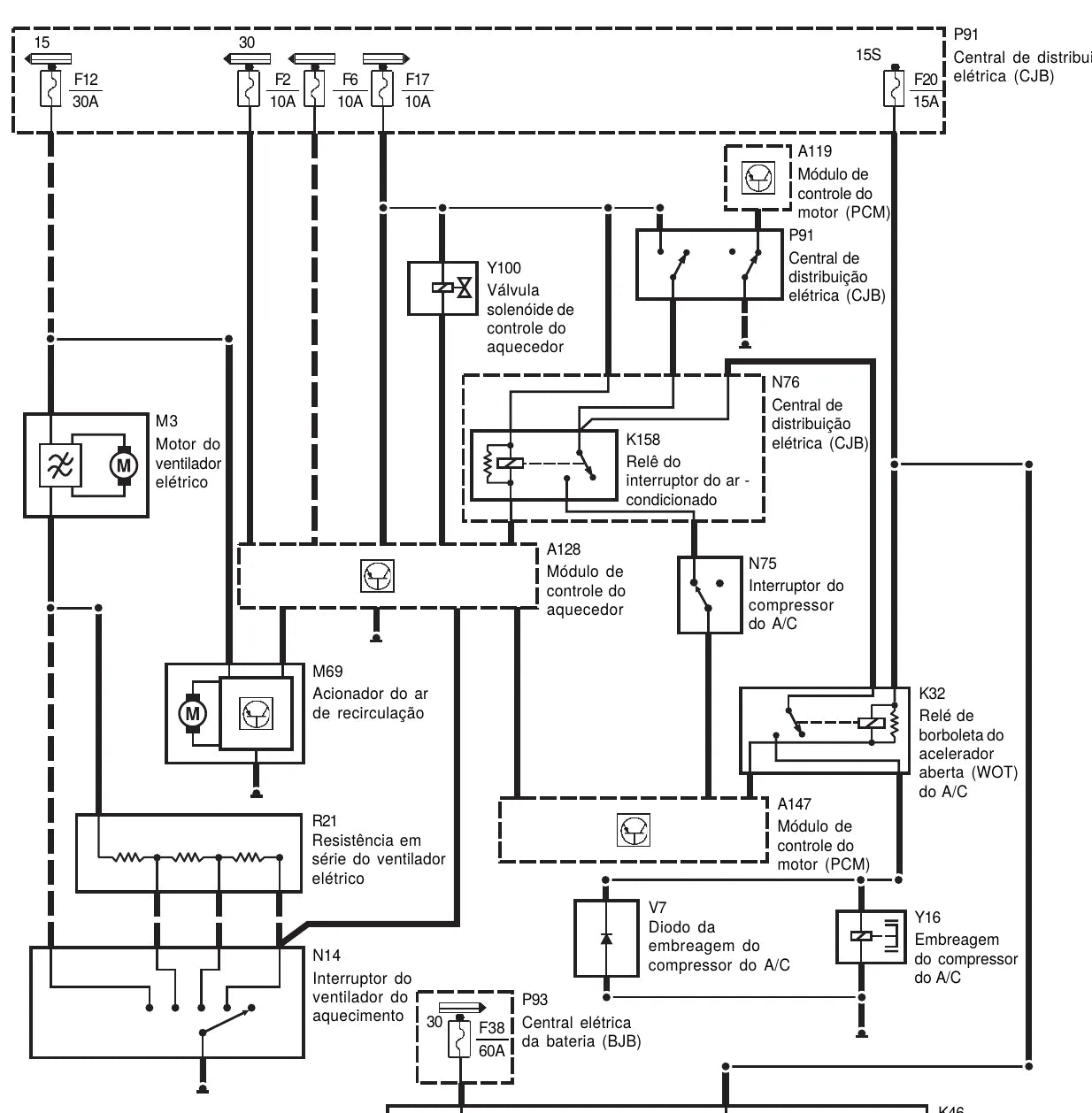

- Grupo 4 - Sistema Elétrico: Climatização - Sistema de controle - Ar-condicionado (412-03-00)
- Instrumentos e sistema de advertência: Iluminação do grupo de instrumentos (413-00-00), Grupo de instrumentos (ICL) (413-01-00), Buzina (413-06-00), Relógio (413-07-00)
- Alternador e regulador de tensão (414-02-00)
- Sistema de áudio: Unidade de áudio (415-01-00) e Alto-falante (415-03-00)
- Sistema de iluminação: Iluminação externa - Farol, Luz do indicador de posição e luz da placa de licença, Luz indicadora direcional, Luz de freio, Luz de marcha à ré (417-01-00)
- Iluminação interna (417-02-00)
- Distribuição elétrica: Rede de comunicações do módulo - Conector de transferência de dados (DLC) (418-00-00)
- Equipamento eletrônico: Sistema Antifurto - Passivo (PATS) (418-01-00)
- Sistema de Segurança: Air bag (421-00-00)
São 21 seções no total dentro do arquivo.
O que você ganha com ele
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Evita o "vai testando": você segue o fio no desenho e vai direto no ponto certo.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
Quem mais usa este material
- Perito e consultor técnico
- Frota e manutenção própria
- Loja de peças que precisa conferir aplicação
- Estudante e instrutor de mecânica automotiva
- Oficina mecânica e retífica
Perguntas frequentes
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha que precisa naquele serviço.
