Manual de Oficina Fiat Doblò 1.8 8V

Especificações

Manual de Oficina Fiat Doblò 1.8 8V / Doblò Adventure 1.8: 189 páginas em português com os procedimentos de reparo, as tabelas de torque e as medidas de controle exigidas na remontagem.

Destaques deste material

• Ficha técnica completa do motor 1.8: 1.795 cm³, 80,50 × 88,20 mm, taxa 9,4:1, 103 cv a 5.400 rpm e marcha lenta de 800 ± 50 rpm
• Injeção sequencial Magneti Marelli 5NF com borboleta eletrônica, pressão da bomba de 3 ± 0,50 bar e regulador de 3,5 bar; tanque de 60 L
• Torques reais: polia da árvore de manivelas 95 N·m + 30° + 15°, polia dentada do comando 45 N·m, tensor da correia dentada 20 N·m, parafusos de roda 110 N·m e coxim ao bloco 90 N·m
• Capacidades: cárter 3,5 L com filtro, caixa de mudanças 2 L, direção hidráulica 0,68 L, fluido de freio 0,44 L e cerca de 6,2 L de arrefecimento sem ar-condicionado
• Freios: disco dianteiro ventilado de 257 mm (nominal 20 mm, descarte 18,55 mm) e tambor traseiro de 228 mm com limite de 230 mm
• Plano de revisões a cada 15.000 km até a 10ª revisão, com óleo e filtro a cada 7.500 km e fluido de freio a cada dois anos

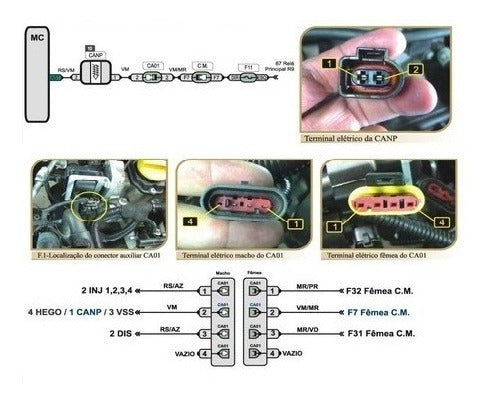

• Bloco de diagramas elétricos por circuito: imobilizador, partida/alternador, faróis, luzes de freio e de ré, setas, tomada 12 V, luzes de cortesia e buzina

O que este documento cobre

• Ficha técnica do veículo
• Manutenção periódica
• Análise de gases
• Substituição da correia dentada

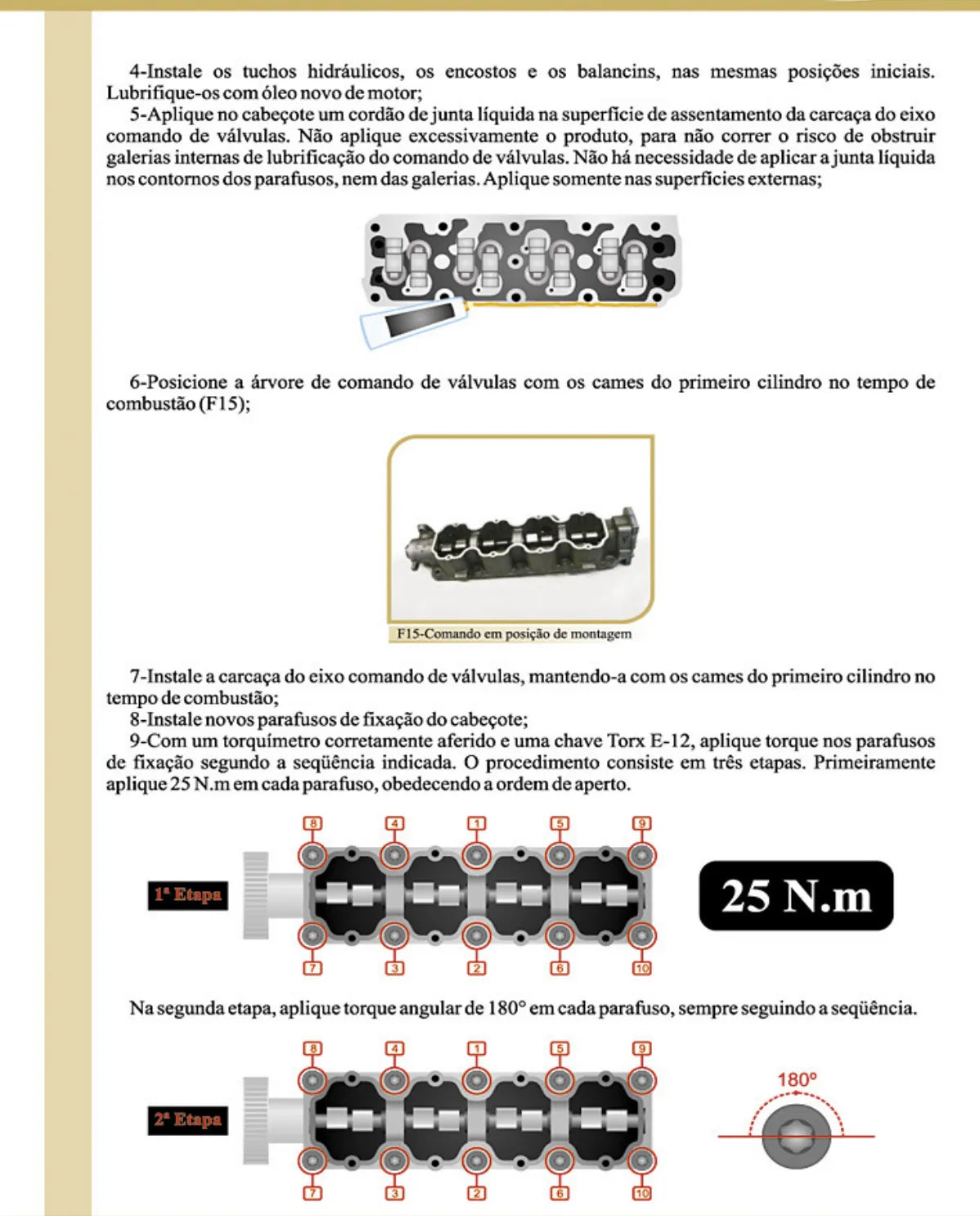

• Cabeçote do motor
• Suspensão
• Freios
• Embreagem
• Sistema de arrefecimento
• Substituição da bomba d'água
• Substituição da bomba de óleo
• Sistema de alimentação de combustível e recuperação de vapor
• Torques de aperto
• Centrais de relés e fusíveis

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Fiat Doblò 1.8L com injeção Magneti Marelli 5NF
• Ensaio de emissões realizado em Doblò Adventure 1.8 ano 2003
• Publicação de 2007

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Fiat Doblò 1.8 8V a gasolina — 103 cv a 5.400 rpm e 17,0 kgf·m, câmbio manual de 5 marchas
• Versões ELX, Adventure e Adventure Estrada Real 1.8 8V, aproximadamente 2002 a 2008
• Mesmo conjunto mecânico 1.8 8V usado na Fiat Strada Adventure
• Monovolume de 4.354 mm, tanque de 60 L, suspensão dianteira McPherson e eixo traseiro rígido com feixe de molas

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Referência técnica para não depender de vídeo de internet
• Especificações de ajuste que definem se a peça é reaproveitável
• Sequência correta de desmontagem, evitando dano na remontagem
• 189 páginas em PDF pesquisável, sem depender de conexão
• Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para oficinas multimarcas, auto elétricas e profissionais que atendem esse modelo e precisam da referência técnica em mãos.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 189 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de oficina: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
