Descrição
Especificações
Marca
Multimarcas
Modelo(s) atendido(s)
L9134 · ECU Repair · Magneti Marelli IAW 1G7 SD 10 · Magneti Marelli IAW 4AFB.P1
Tipo de equipamento
Módulo de injeção eletrônica automotiva (ECU)
Documento
Manual de Reparação
Páginas
94
Idioma
Português
Série / Referência
ECU Repair — Manual Técnico de Reparo em Módulos de Injeção Eletrônica, 2016
Formato
PDF pesquisável
Manual de Reparação Multimarcas L9134 / ECU Repair / Magneti Marelli IAW 1G7 SD 10: 94 páginas em português com os procedimentos de reparo, as tabelas de torque e as medidas de controle exigidas na remontagem.
Destaques deste material

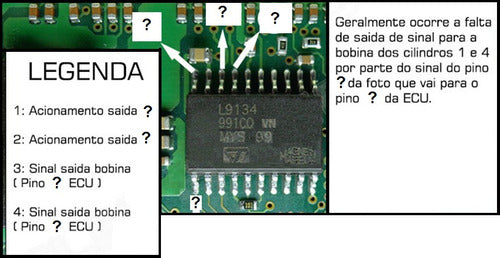

- O reparo do L9134 é tratado no capítulo de falhas nos drivers da bobina de ignição, com tópico dedicado ao procedimento
- Divide a ECU em quatro blocos funcionais: fonte de energia (12 V reduzidos para 5 V), complexo digital (EEPROM, processador principal e de safety), condicionamento das entradas dos sensores e drivers de saída
- Ensina diagnóstico em duas etapas: confirmar se a avaria é do veículo ou da ECU e, depois, rastrear o bloco defeituoso pelo esquema elétrico até o driver de saída
- Recomenda o uso de uma “matriz” (ECU comprovadamente boa) e simulador de bancada para validar o diagnóstico antes do reparo
- Testes práticos de componentes convencionais e SMD: diodos, zener, capacitores, resistores, transistores bipolares e Darlington
- Aborda outros drivers além do L9134, como os do acelerador eletrônico, motor de passo e ativação de relés
- Usa ECUs reais como exemplo — Magneti Marelli IAW 1G7 SD 10 e IAW 4AFB.P1 com processador ST10 168
O que este documento cobre
- Introdução
- Constituição do módulo de injeção
- Versões antigas e novas versões
- Diagnóstico do veículo e diagnóstico da ECU
- Descrição e testes dos principais componentes
- Diodos e semicondutores
- Capacitores e resistores
- Transistores bipolares
- Circuitos integrados
- Estratégias de funcionamento
- Soldas frias e maus contatos
- Falha no driver do acelerador
- Falha nos drivers da bobina de ignição — driver de controle de ignição L9134
- Falha no driver do motor de passo
- Falha nos circuitos de entrada
Máquinas e versões atendidas
Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:
- Módulos de injeção eletrônica automotiva em geral — o texto declara servir de base também para ABS, airbag e transmissão automática
- ECUs Magneti Marelli citadas como exemplo
Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:
- L9134 — circuito integrado driver de bobina de ignição da STMicroelectronics, encapsulamento SOP de 36 pinos, usado em placas de ECU automotiva
- Componente vendido no mercado de reparo de módulos, ao lado de outros drivers da família L9xxx
- Aplicação típica: estágio de potência que comanda as bobinas de ignição em módulos de injeção
Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.
Por que vale a pena
- Referência técnica para não depender de vídeo de internet
- Especificações de ajuste que definem se a peça é reaproveitável
- Sequência correta de desmontagem, evitando dano na remontagem
- 94 páginas em PDF pesquisável, sem depender de conexão
- Acesso vitalício com reentrega gratuita sempre que precisar
Para quem é
Para oficinas multimarcas, auto elétricas e profissionais que atendem esse modelo e precisam da referência técnica em mãos.
Perguntas frequentes
Em que idioma está o documento?
Em português. São 94 páginas em PDF pesquisável, com busca por palavra-chave.
Tem os códigos das peças?
Este é um manual de reparação: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
