Manual de Serviço Pá Carregadeira Volvo L120E — manual técnico em PDF com 1.463 páginas em Português e Inglês. Procedimentos organizados por sistema, com especificações e valores de ajuste. Apoia o reparo correto na primeira tentativa, evitando retrabalho.

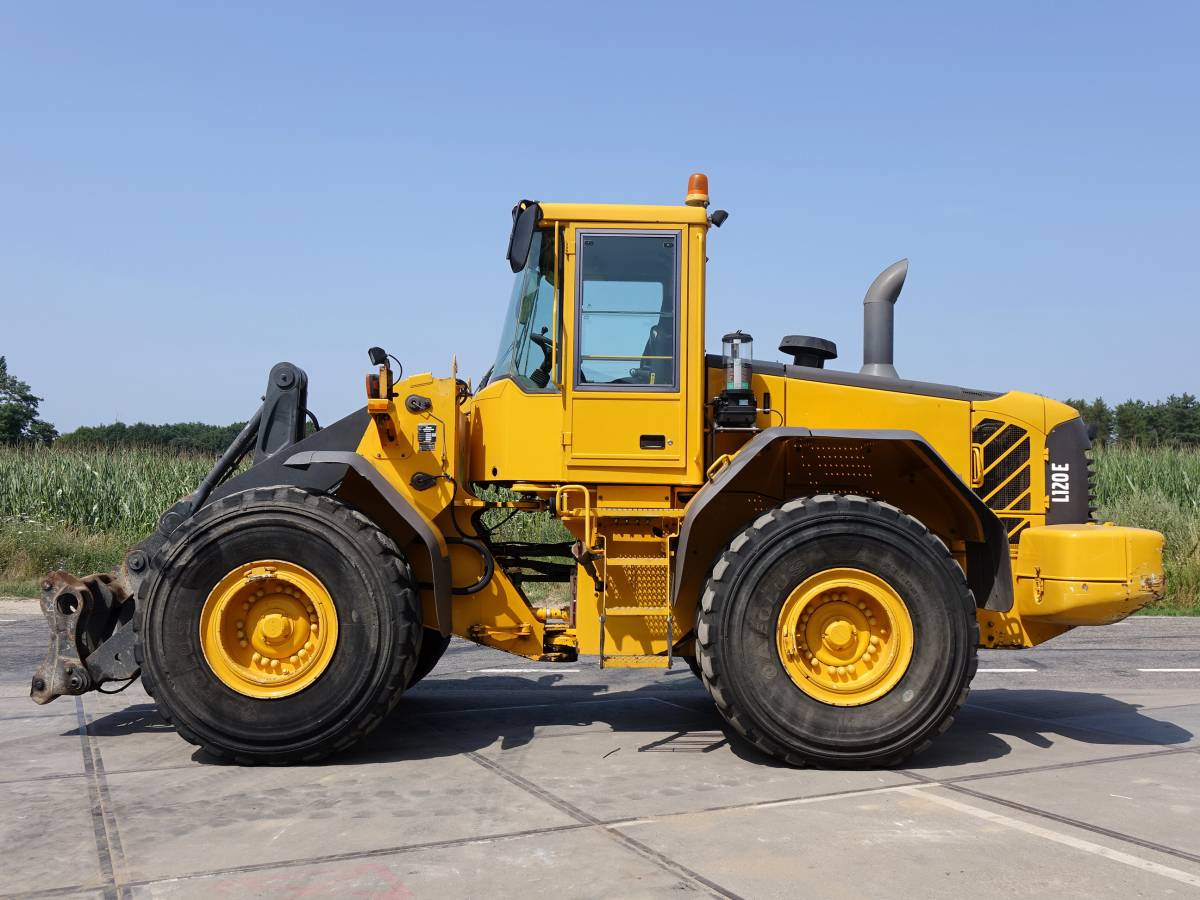

Documento Volvo Construction Equipment para a Pá Carregadeira L120E, produção Arvika (séries 16001 a 19668) e Asheville (séries 64001 a 65999). Equipada com motor Volvo D7D (designação D7DLAE2) — seis cilindros, turboalimentado com válvula wastegate, dois amortecedores de vibração padrão. Inclui esquemas elétricos com identificação de componentes (E-ECU, relés de pré-aquecimento), vistas explodidas em corte de cilindros hidráulicos (steering cylinder, sectional view), descrição de unidades de controle (Control unit), tabelas de torque por sistema (Function Groups 210, 238, 645) e fluxogramas de diagnóstico com códigos FMI (FMI 4, FMI 5) e respectivos sintomas, causas e ações corretivas.
Por Que Mecânicos Usam Este Manual Volvo L120E
- ✅ Reduz erros de procedimento em reparos críticos da L120E
- ✅ Padroniza serviços entre membros da equipe técnica
- ✅ 1.463 páginas organizadas por sistema da máquina
- ✅ Procedimentos passo a passo com identificação de etapas
- ✅ Documento profissional pronto para uso em bancada
- ✅ Acesso vitalício e reentrega gratuita
- ✅ Pagamento seguro e entrega digital imediata
Especificações do Manual Volvo L120E
- Marca: Volvo Construction Equipment
- Modelo: L120E
- Tipo: Pá Carregadeira
- Páginas: 1.463
- Tamanho: 328 MB
- Idioma: Português / Inglês
- Formato: PDF Pesquisável
- Origem: Volvo CE — Arvika (Suécia) / Asheville (EUA)
- Série: 16001 a 19668 (Arvika); 64001 a 65999 (Asheville)
- Motor: Volvo D7D (designação D7DLAE2), turbo com wastegate
Procedimentos e Sistemas Cobertos no Manual Volvo L120E
Motor Volvo D7D: Engine description, specifications (Function Group 210), Engine volume, sistema de pré-aquecimento com relé monitorado, controle eletrônico (E-ECU), turbocompressor com válvula wastegate, dois amortecedores de vibração, polia de correia, IEGR-unit, sistema de injeção.
Sistema de combustível: Feed pressure, opening pressure dos injetores, válvula reguladora de pressão, bomba de alimentação, filtros e linhas de combustível.
Sistema elétrico: Control unit description (Function Group 238), códigos FMI 4 e FMI 5 com sintoma e ação (fumaça branca em partida fria, advertência amarela central, dificuldade de partida, fusível de pré-aquecimento), curto-circuito a massa, fiação entre relé de pré-aquecimento e unidade de controle.
Transmissão hidráulica: volume de óleo, peso do conjunto transmissão + bombas hidráulicas (aprox. 900 kg), procedimentos de remoção com içamento e uso de espaçadores de 110 mm.
Sistema hidráulico e cilindros: cilindro de direção em vista seccionada (steering cylinder, Function Group 645), montagem de pistão, guia, anel de travamento, cola 1161370, spray de limpeza 8714377, válvula de alívio, vazão da bomba.
Cabine e instrumentos: display unit, alarmes (nível baixo de óleo hidráulico — vermelho), painel de instrumentos, conexões elétricas.
Procedimentos de manutenção: dreno e abastecimento do óleo do motor, do óleo da transmissão hidráulica e do óleo hidráulico do tanque, com volumes específicos por sistema.
Especificações Técnicas no Manual Volvo L120E
Alguns valores técnicos cobertos pelo documento:
- Motor D7D (dimensões): diâmetro do cilindro 108 + 0,02 mm (4,251 + 0,0008 in); máximo de desgaste do cilindro 108,1 mm (4,256 in); curso 130 mm (5,118 in).
- Motor D7D (potência e torque): potência no volante 164 kW (220 hp) a 1.800 rpm (ISO 9249 / SAE J1349); 165 kW (221 hp) gross SAE J1995; 162 kW (217 hp) a 2.100 rpm; torque máximo 1.015 Nm (749 lbf ft) a 1.400 rpm (ISO 9249 / SAE J1349); 1.020 Nm (752 lbf ft) gross SAE J1995; 1.059 Nm a 1.500 rpm (ISO 9249 / SAE J1349); 1.065 Nm gross a 1.500 rpm; configurações alternativas com 180 kW a 1.700 rpm.
- Pressão de óleo do motor: máxima motor quente em alta marcha lenta 400–500 kPa (4–5 bar) (58–72 psi); mínima motor quente em marcha lenta 60 kPa (0,6 bar) (8,7 psi); pressão de teste de óleo 400–500 kPa (4–5 bar) (58–73 psi).
- Sistema de combustível: pressão de alimentação 350–500 kPa (3,5–5,0 bar) (50,7–72,5 psi) e 500–700 kPa (5,0–7,0 bar) (72,5–101,5 psi) a 780–rpm máxima; pressão mínima de alimentação de combustível 280 kPa (2,8 bar) (40,6 psi); pressão de abertura dos injetores 25 MPa (250 bar) (3.526 psi).
- Sistema de arrefecimento: tampa do radiador abre a 50 kPa (0,5 bar) (7,3 psi); vazão máxima a 1.900 rpm e 10 MPa (100 bar) (1.450 psi) — 33 l/min (8,7 US gal/min).
- Torques do motor: Engine member – Frame 160 Nm (118 lbf ft) + 60°; Flywheel housing – Hydraulic transmission 60 Nm (44 lbf ft); coxim dianteiro do motor (rubber pads) 85 Nm (63 lbf ft) na estrutura e 275 Nm (202 lbf ft) no bloco; tampa de válvulas 10 a 13 Nm (7,4 a 9,6 lbf ft); IEGR-unit 30 Nm (22 lbf ft); porca de travamento da regulagem de válvula 20 ± 2 Nm (14,8 ± 1,5 lbf ft); polia de correia etapa 1 — 40 Nm (33 lbf ft); amortecedor de vibrações 70 Nm (52 lbf ft); conector ED 3,5 ± 0,5 Nm (2,6 ± 0,4 lbf ft).
- Cilindro de direção: torque de aperto do pistão na haste 60 Nm (6 kgf m) (44 lbf ft); uso de cola 1161370 nas roscas; spray de limpeza 8714377.
- Capacidades de fluidos: óleo do motor com filtro (total) 22 L (5,8 US gal); óleo do motor com filtro em troca 21 L (5,5 US gal); tanque hidráulico em troca 135 L (35,7 US gal).
- Pesos para içamento: motor aprox. 675–760 kg (1.488–1.676 lbs); tanque hidráulico aprox. 110 kg (243 lbs); transmissão + bombas hidráulicas aprox. 900 kg (1.985 lbs); capô do motor 240 kg (529 lbs); divisória do capô 45 kg (99 lbs); para-lama aprox. 30 kg (66 lbs).
Profissionais que Usam o Manual Volvo L120E
Pensado para gerentes de manutenção, supervisores de oficina e mecânicos sêniores que precisam de procedimentos de fábrica para reparos críticos.
Manual de Serviço vs Catálogo de Peças Volvo L120E
Este manual do Volvo L120E é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Dúvidas Comuns — Manual Volvo L120E
O manual Volvo L120E está em qual idioma?
O manual Volvo L120E está em Português e Inglês. Os procedimentos seguem nomenclatura técnica padrão e os valores numéricos (torques, pressões, folgas) são universais, sem necessidade de tradução para uso em oficina.
Em que dispositivos posso abrir o arquivo?
O arquivo abre em qualquer leitor de PDF padrão — Adobe Reader, navegadores, leitores de tablet e celular. Não há restrição de plataforma.
E se eu perder o arquivo depois?
Em caso de perda do arquivo, basta entrar em contato pelo WhatsApp ou e-mail informando o pedido para receber novo envio sem custo.
Garantia, Suporte e Reentrega do Manual Volvo L120E
Tudo o que está incluso na sua compra do manual Volvo L120E:
- 📋 PDF completo conforme arquivo original do fabricante
- ⚡ Envio digital imediato após pagamento aprovado
- ♾️ Acesso permanente sem prazo de expiração
- 🔄 Reenvio sem custo sempre que solicitado
- 💬 Suporte por WhatsApp e e-mail
- 🔒 Compra segura via plataforma com certificado
