Descrição
Manual de Serviço Volvo L120D — documentação técnica completa da Pá Carregadeira em PDF pesquisável. São 895 páginas em inglês com procedimentos verificados e diagramas detalhados.

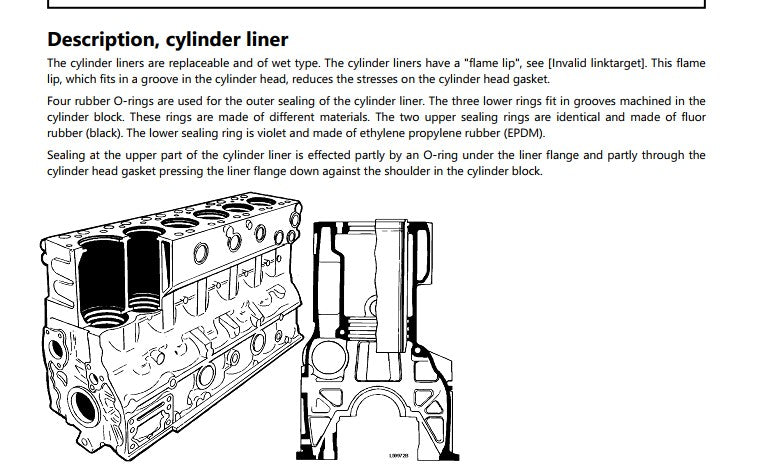

Cobre a Pá Carregadeira Volvo L120D com motor TD73. O documento inclui tabelas de torque organizadas por grupo funcional, fotografias passo a passo de procedimentos de desmontagem e montagem, diagramas hidráulicos com identificação de componentes e vistas de corte do conjunto motor/camisa do cilindro. Entre os valores técnicos verificados pelo fabricante estão o torque de montagem da transmissão (430 ±43 Nm), a pressão de abertura da válvula de choque do sistema de levante (32 ±0,6 MPa) e as rotações de estol com hidráulico ativo (2120 ±75 rpm). PDF pesquisável com navegação rápida por grupo funcional ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: L120D
- Tipo: Pá Carregadeira
- Motor: TD73
- Páginas: 895
- Tamanho: 181,9 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Transmissão e conversor de torque, motor TD73 e sistemas auxiliares, sistema hidráulico principal, implementos e braços de levante, eixos e diferencial, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

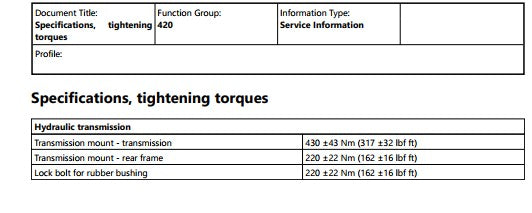

- Torque do suporte de transmissão (na transmissão): 430 ±43 Nm (317 ±32 lbf ft)
- Torque do suporte de transmissão (na estrutura traseira): 220 ±22 Nm (162 ±16 lbf ft)
- Torque dos parafusos na carcaça do volante: 54 Nm (40 lbf ft)

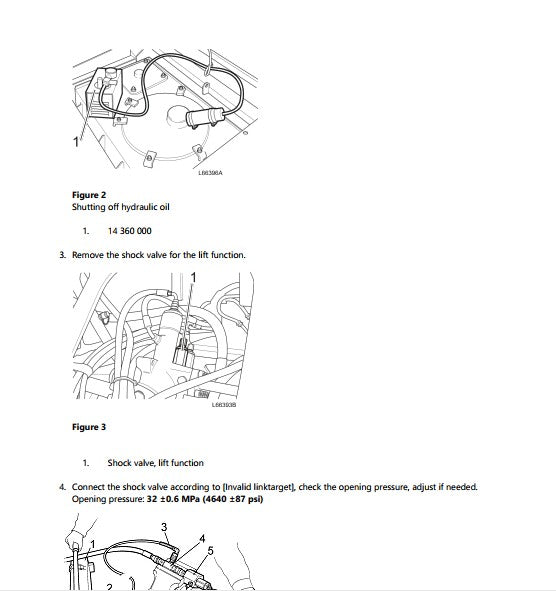

- Pressão de abertura da válvula de choque do levante: 32 ±0,6 MPa (4640 ±87 psi)

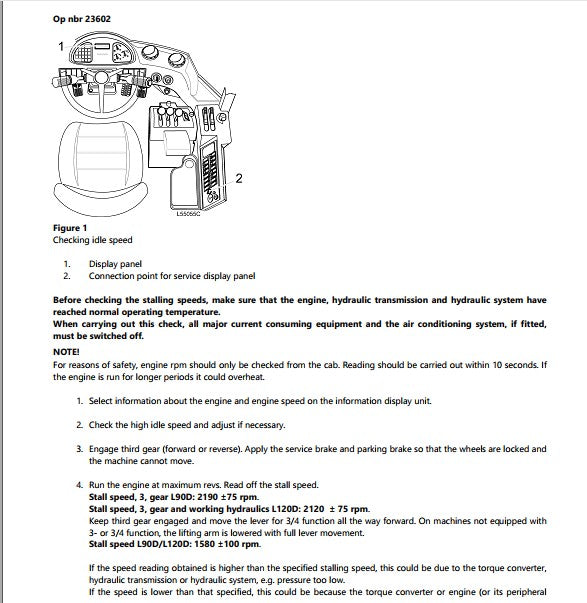

- Rotação de estol — 3ª marcha com hidráulico ativo (L120D): 2120 ±75 rpm
- Rotação de estol — marcha lenta (L120D): 1580 ±100 rpm

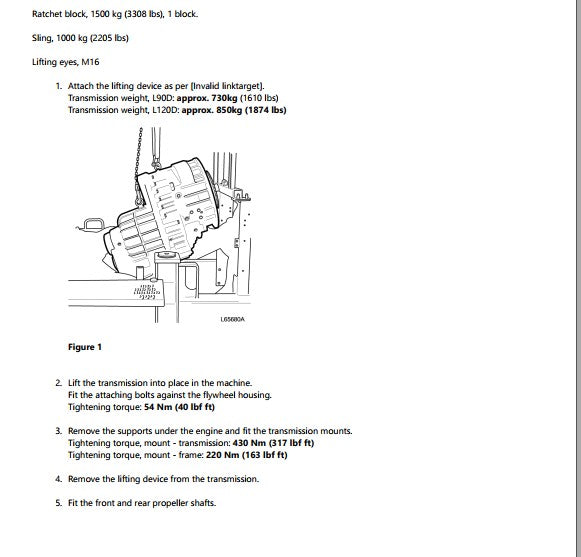

- Peso da transmissão (L120D): aprox. 850 kg (1874 lbs)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças L120D.
Perguntas Frequentes
Vem com diagramas dos sistemas?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz os valores de torque da transmissão do L120D?
Sim. Inclui tabelas completas organizadas por grupo funcional — por exemplo: suporte de transmissão: 430 ±43 Nm e parafusos da carcaça do volante: 54 Nm.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
