Catálogo de Peças Carregadeira Volvo L120D — documentação técnica completa da pa carregadeira em PDF pesquisável. São 664 páginas em Português com part numbers verificados e ilustrações detalhadas de todos os conjuntos.

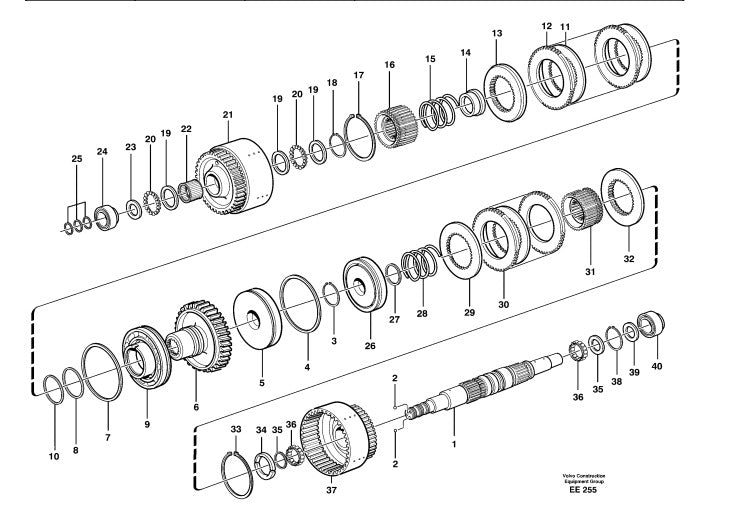

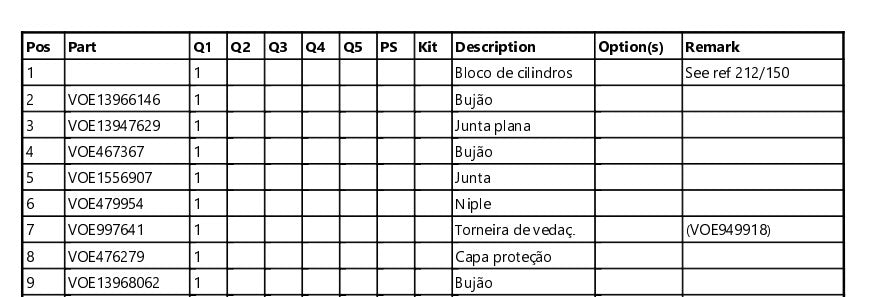

Referência oficial VOE33361 do fabricante. Cobre as séries 14001–15418, 63001–63291 e 70501–70615, com configuração específica para a variante IRAN (S/N 52000 em diante), equipada com motor TD73. O catálogo apresenta referências cruzadas de peças superseded — a transmissão hidráulica VOE22525, por exemplo, aparece com as substitutas VOE9000022525 e VOE9100022525 (versão CLASSIC), e a torneira de vedação VOE997641 traz a referência VOE949918. As vistas explodidas cobrem conjuntos como o eixo planetário dianteiro AWB 31, bloco de cilindros, transmissão completa e demais sistemas, com numeração de cada componente e tabela de part numbers ao lado. Formato PDF pesquisável para localização rápida por código ou descrição.
Especificações do Catálogo
- Marca: Volvo
- Modelo: L120D
- Tipo: Pa Carregadeira (Wheel Loader)
- Páginas: 664
- Tamanho: 38,3 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: VOE33361
- Motor: TD73
- Série: 14001–15418, 63001–63291, 70501–70615
- Variante: Inclui configuração IRAN (S/N 52000 em diante)
Sistemas e Conjuntos Cobertos
Transmissão e conversor de torque, motor e componentes, sistema hidráulico, braços de levante, caçamba e dentes, eixos com eixo planetário dianteiro AWB 31, articulação central, cilindros hidráulicos, freios, cabine e sistema elétrico.
Exemplos de Part Numbers
Alguns códigos presentes neste catálogo:

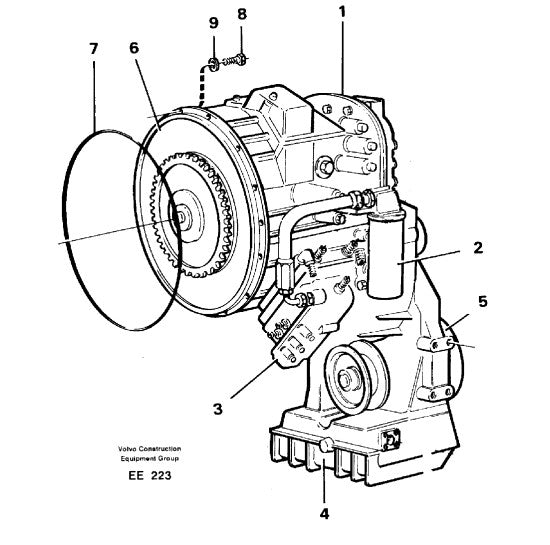

- VOE22525 — Transmissão hidráulica (superseded: VOE9000022525 / VOE9100022525 CLASSIC)

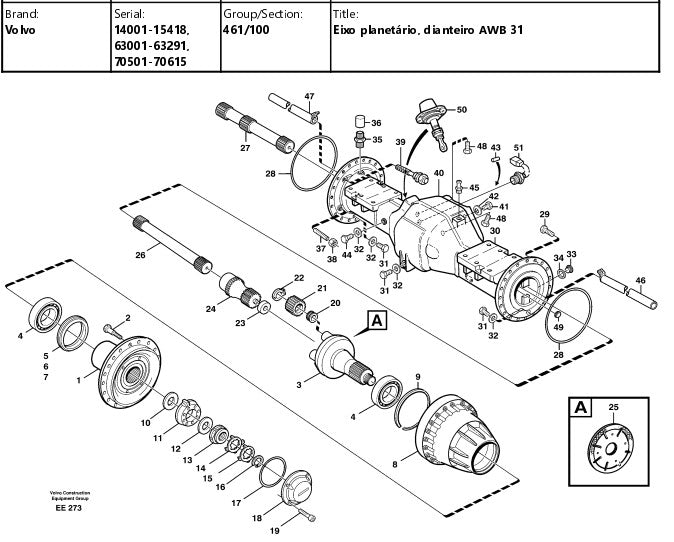

- VOE23890 — Eixo planetário AWB 31
- VOE11168152 — Wheel hub (cubo de roda)
- VOE15107881 — Prisioneiro de roda
- VOE997641 — Torneira de vedação (superseded: VOE949918)
- VOE11037850 — Acoplamento hidráulico
Para Quem é Este Catálogo
Destinado a profissionais de manutenção, balconistas de peças, gestores de frota de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de referência técnica confiável.
Catálogo de Peças vs Manual de Serviço
Este catálogo é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, consulte o Manual de Serviço L120D.
Perguntas Frequentes
Dá para usar na compra de peças?
Sim, tendo os códigos originais em mãos você pode solicitar peças com segurança e comparar preços entre fornecedores.
O catálogo mostra peças que foram substituídas por novas referências?
Sim, inclui referências cruzadas de peças superseded. Por exemplo, a transmissão hidráulica VOE22525 foi substituída pelas versões VOE9000022525 e VOE9100022525 (CLASSIC), e a torneira de vedação VOE997641 aparece com a referência VOE949918.
Preciso do manual de serviço também?
O catálogo é para comprar peças certas. O manual de serviço é para executar reparos. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
