Descrição
Manual de Serviço Valtra BH GIII — documentação técnica completa do Trator em PDF pesquisável. São 1.406 páginas em Português com procedimentos verificados e diagramas detalhados.
Cobre os tratores da Linha BH GIII fabricados em 2014, equipados com motores 420 DS e 620 DS. Inclui procedimentos detalhados de remoção, instalação e ajuste para motor, caixa de câmbio, embreagem, eixo dianteiro 4x4 e demais sistemas, com fotos passo a passo e valores de torque específicos para cada componente. Formato PDF pesquisável com índice navegável por seções numeradas.
Especificações do Manual
- Marca: Valtra
- Modelo: Linha BH GIII
- Tipo: Trator Agrícola
- Motor: 420 DS / 620 DS
- Anos: 2014
- Páginas: 1.406
- Tamanho: 116 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

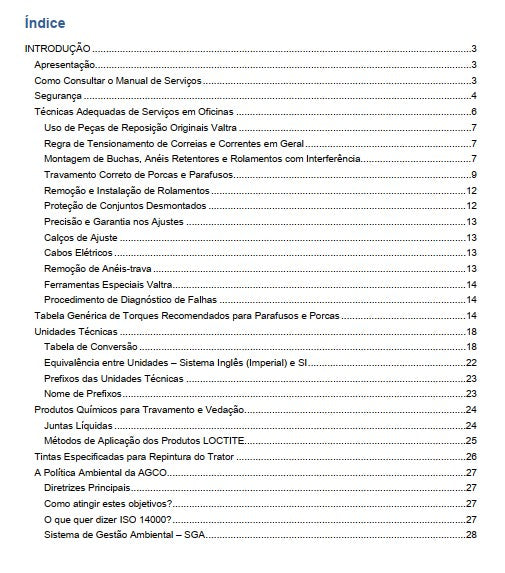

Introdução e Normas: Apresentação, como consultar o manual de serviços, segurança, técnicas adequadas de serviços em oficinas, uso de peças de reposição originais Valtra, regra de tensionamento de correias e correntes em geral, montagem de buchas, anéis retentores e rolamentos com interferência, travamento correto de porcas e parafusos, remoção e instalação de rolamentos, proteção de conjuntos desmontados, precisão e garantia nos ajustes, calços de ajuste, cabos elétricos, remoção de anéis-trava, ferramentas especiais Valtra, procedimento de diagnóstico de falhas.
Referências Técnicas: Tabela genérica de torques recomendados para parafusos e porcas, unidades técnicas, tabela de conversão, equivalência entre unidades (sistema inglês e SI), produtos químicos para travamento e vedação, juntas líquidas, métodos de aplicação dos produtos LOCTITE, tintas especificadas para repintura do trator.
Motor: Remoção e instalação do mecanismo do balancim e varetas de comando, regulagem de válvulas, tampa de válvulas, filtro de ar, tampa lateral e proteção do motor.
Transmissão e Embreagem: Caixa de câmbio, drenagem e reabastecimento de óleo, remoção do cardan, cubo do eixo dianteiro acionador da bomba hidráulica e TDP (disco rígido), platô e disco da embreagem.
Eixos: Eixo dianteiro 4x4, montagem e desmontagem do cubo da roda, eixo articulador duplo (semieixo), suporte da roda e engrenagem interna, buchas dos pinos do cubo, anel de trava e vedação.

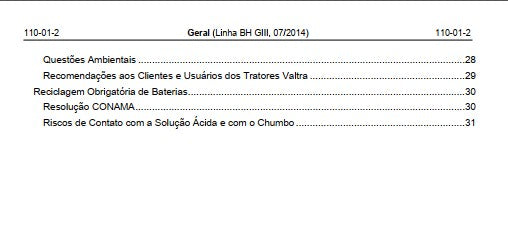

Normas Ambientais: Política ambiental da AGCO, diretrizes principais, sistema de gestão ambiental (ISO 14000), questões ambientais, reciclagem obrigatória de baterias, resolução CONAMA.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

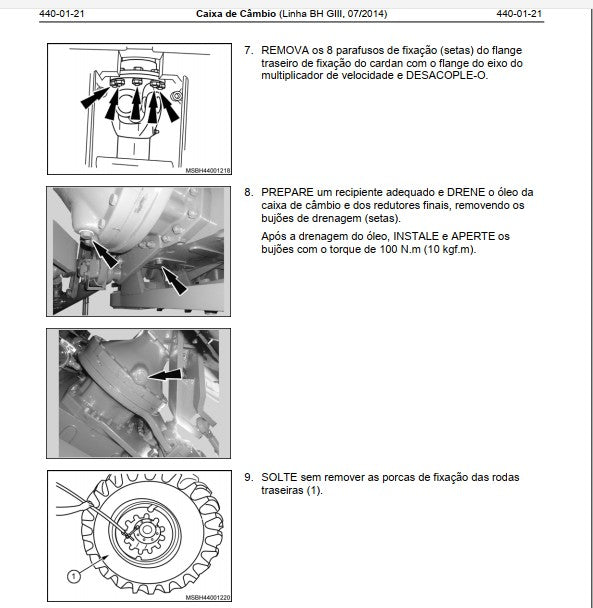

- Torque dos bujões de drenagem da caixa de câmbio e redutores finais: 100 N.m (10 kgf.m)

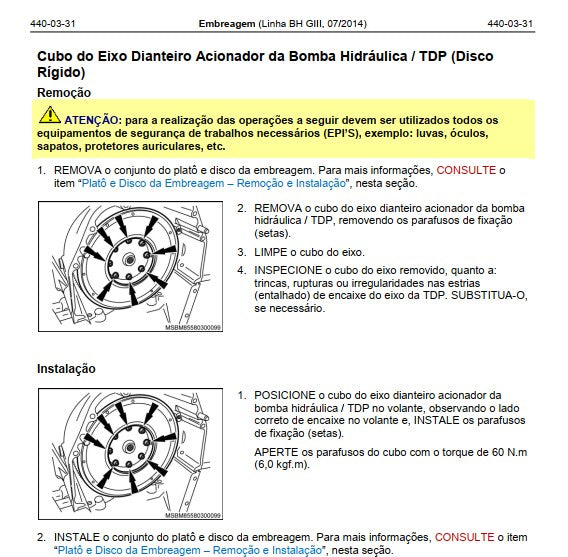

- Torque dos parafusos do cubo do eixo dianteiro acionador da bomba hidráulica/TDP: 60 N.m (6,0 kgf.m)
- Torque dos parafusos do suporte da roda (engrenagem interna) no eixo dianteiro 4x4: 230 N.m (23 kgf.m)

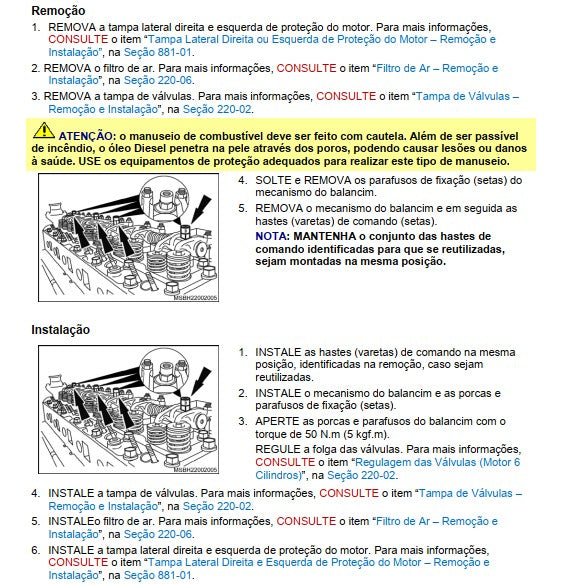

- Torque das porcas e parafusos do balancim do motor: 50 N.m (5 kgf.m)
Para Quem é Este Manual
Ideal para profissionais do agronegócio, cooperativas agrícolas e oficinas especializadas que precisam de documentação técnica confiável.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja os catálogos de peças disponíveis: Catálogo de Peças BH 135 GIII, Catálogo de Peças BH 145, Catálogo de Peças BH 165 GIII, Catálogo de Peças BH 180, Catálogo de Peças BH 200 GIII e Catálogo de Peças BH 210 GIII. Confira também o Manual do Operador Valtra BH GIII. Veja todos os manuais de serviço Valtra.
Perguntas Frequentes
Vem com diagramas dos sistemas?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz os torques dos motores 420 DS e 620 DS?
Sim, inclui tabelas e valores de torque ao longo dos procedimentos. Exemplo: torque do balancim em 50 N.m e torque da engrenagem interna do eixo dianteiro em 230 N.m.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
