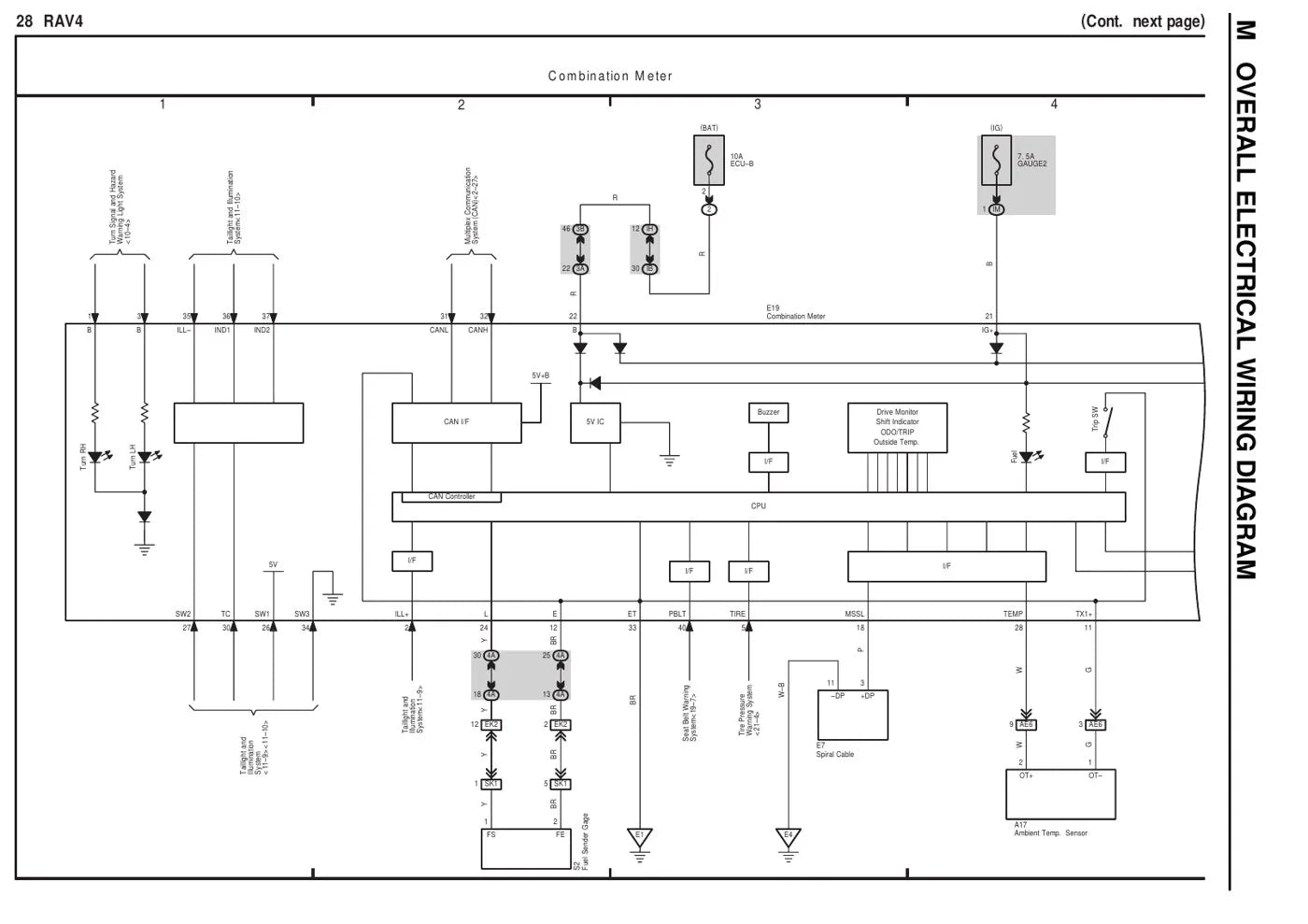

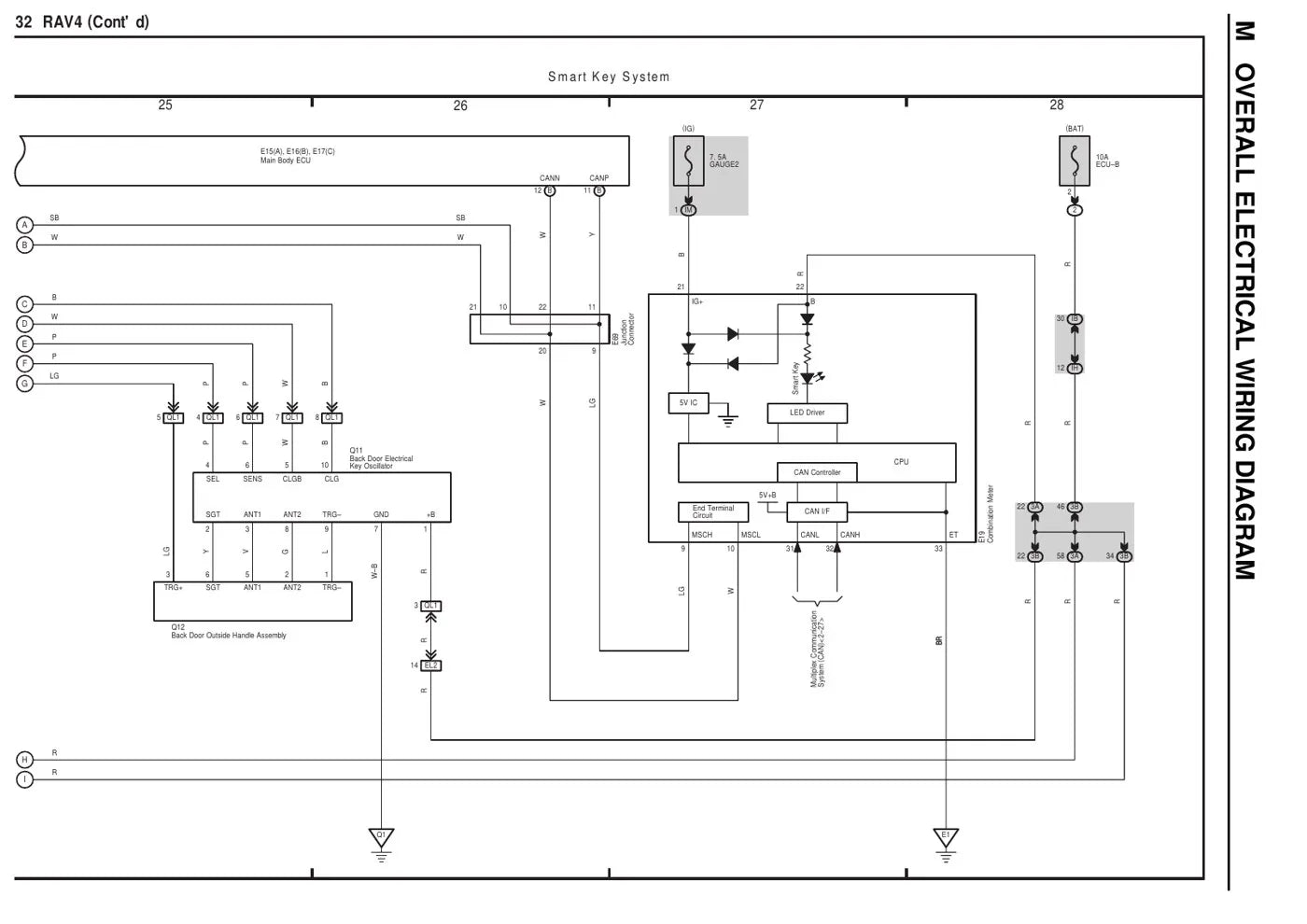

Os Diagramas Elétricos Toyota RAV4 formam o documento técnico em PDF, com 186 páginas em inglês, que traz o conjunto de esquemas elétricos do veículo: chicotes, conectores, caixa de fusíveis com amperagem por circuito, pontos de aterramento e localização de componentes. Não é um manual de oficina com procedimentos de reparo mecânico. A publicação EM16B0U cobre as duas motorizações da linha 2011, 2AR-FE 2.5 de quatro cilindros e 2GR-FE V6, com e sem Smart Key System e com e sem preparação para reboque.
Destaques deste material
- Diagrama elétrico geral oficial Toyota do RAV4, publicação EM16B0U, com 186 páginas.
- As duas motorizações da linha 2011 estão cobertas: 2AR-FE 2.5 de quatro cilindros e 2GR-FE V6.
- Mostra o veículo com e sem Smart Key System e com e sem preparação para reboque, com os alternadores de 120 A e 140 A correspondentes.
- Traz a caixa de fusíveis completa com amperagem por circuito, o barramento CAN e os pontos de aterramento.
- ABS, direção elétrica EPS, transmissão automática eletrônica, ar-condicionado automático e áudio JBL entram no mesmo volume.
- É o caderno de esquemas elétricos e localização de conectores, não um manual de oficina completo.
O que este manual cobre
- Fonte de alimentação
- Rede multiplex CAN
- Controle do motor 2GR-FE
- Transmissão automática eletrônica
- Preparação para reboque
- Controle do motor 2AR-FE
- Lanternas e iluminação
- Vidros elétricos
- Ar condicionado automático
- Freios ABS
- Direção elétrica EPS
- Sistema de áudio JBL
- Circuito dos faróis
- Smart Key System
Por que vale a pena
- Permite rastrear o circuito fio a fio, do fusível até o conector, sem abrir o chicote no escuro.
- Identifica o pino, a cor do fio e o ponto de aterramento de cada sistema.
- Mostra qual fusível e qual relé alimentam o circuito antes de desmontar o painel.
- Encurta o diagnóstico elétrico e evita emenda errada na fiação.
Para quem é
- Eletricista automotivo que vive de achar o defeito na fiação.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, alarme e som que precisa do ponto certo.
- Retífica e funilaria que desmonta chicote e precisa remontar igual.
Perguntas frequentes
Serve para o RAV4 V6?
Sim. O volume traz os circuitos das duas motorizações: 2AR-FE 2.5 de quatro cilindros e 2GR-FE V6.
Cobre carro com Smart Key?
Cobre. Os diagramas aparecem nas versões com e sem Smart Key System e com e sem preparação para reboque, com os alternadores de 120 A e 140 A.
Tem procedimento de reparo mecânico?
Não. É o caderno de esquemas elétricos, fusíveis, barramento CAN, aterramentos e localização de conectores.
Como recebo o arquivo?
O download começa logo após a compra. Dá para ler no celular, no tablet ou no computador e imprimir as páginas que você usa.
