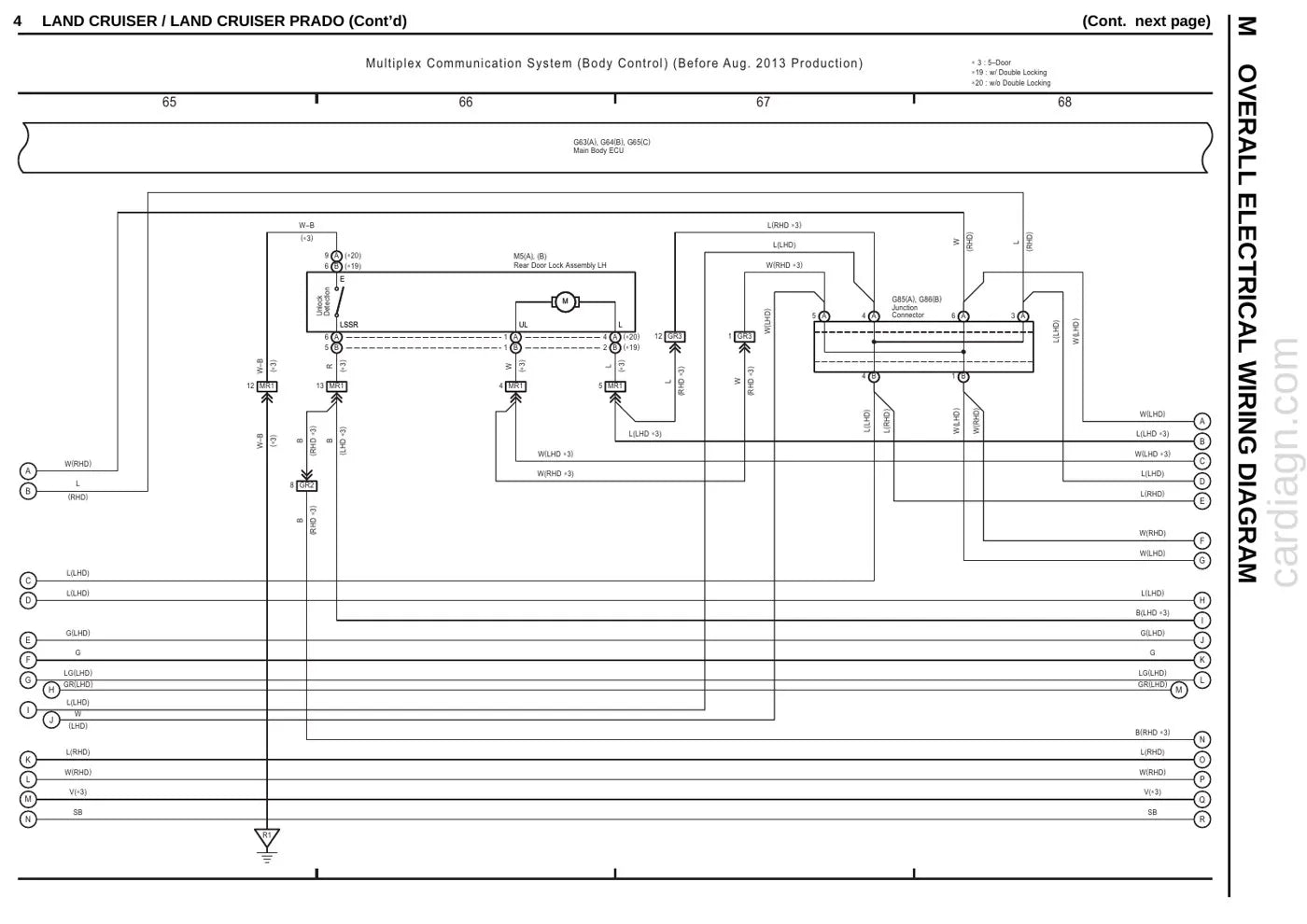

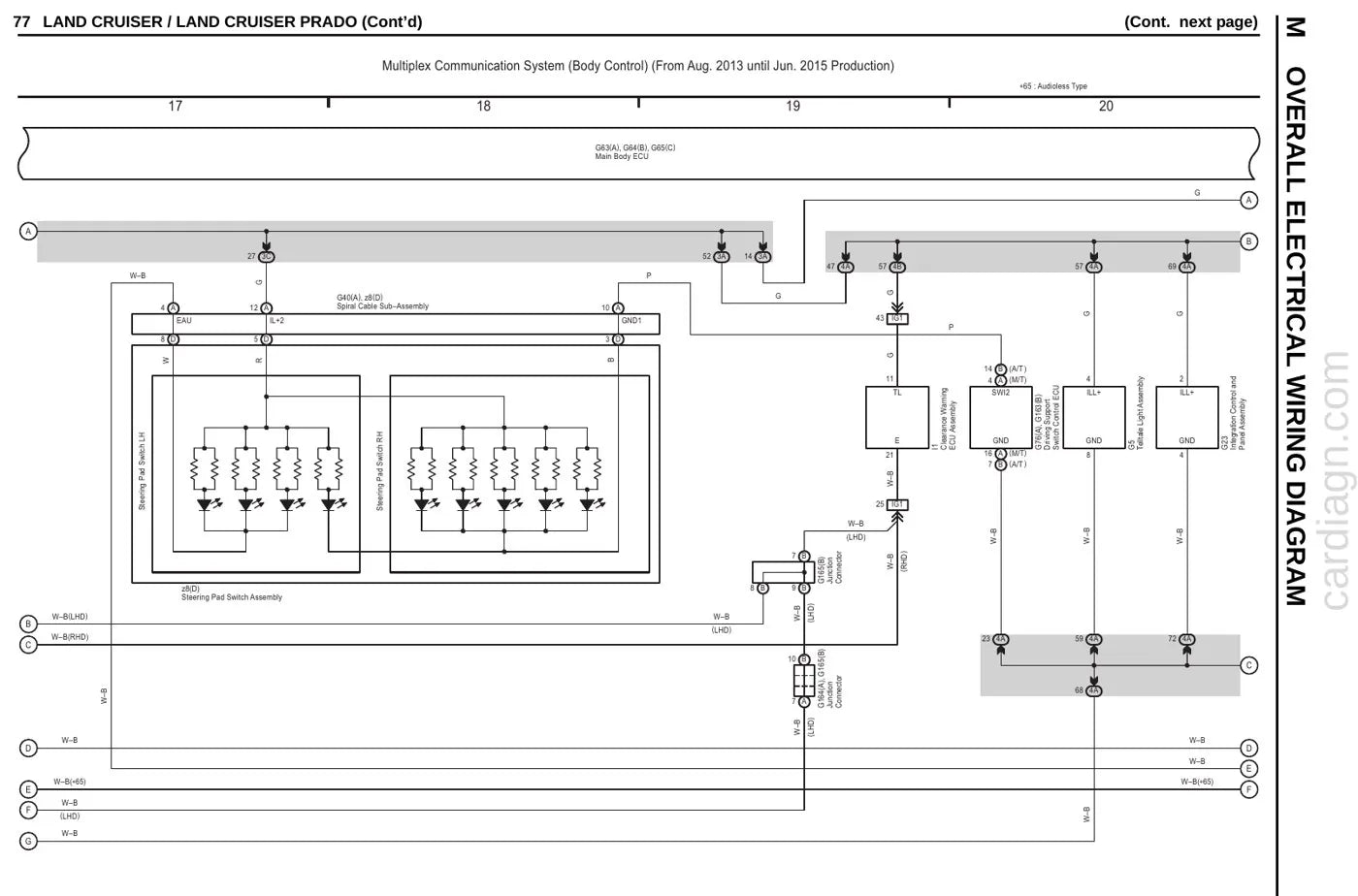

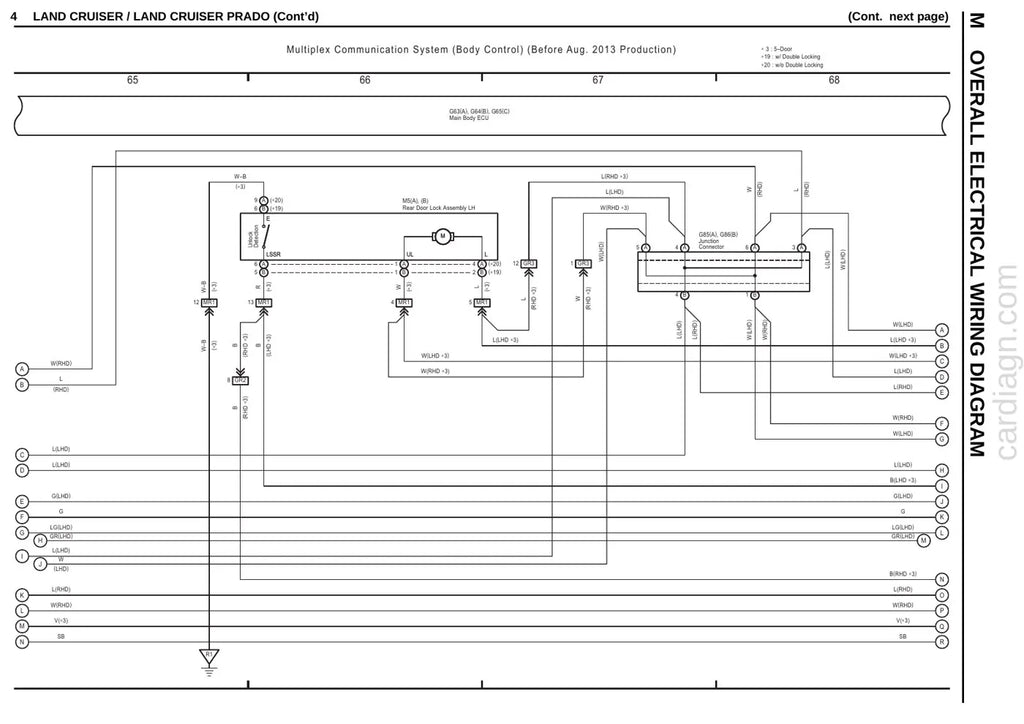

Os Diagramas Elétricos Toyota Land Cruiser e Land Cruiser Prado formam o documento técnico em PDF, com 638 páginas em inglês, que traz o conjunto de esquemas elétricos do veículo: chicotes, conectores, fusíveis, pontos de aterramento e localização de componentes — e não procedimentos de reparo mecânico. A publicação EM27T3E atende os dois modelos no mesmo volume e cinco motorizações, 1GR-FE, 2TR-FE, 5L-E, 1KD-FTV e 1GD-FTV, com circuitos separados por fase de produção, de antes de agosto de 2013 até agosto de 2017 em diante.
Destaques deste material
- Diagrama elétrico geral oficial Toyota, publicação EM27T3E, com 638 páginas.
- Um único documento atende Land Cruiser e Land Cruiser Prado e as cinco motorizações da linha: 1GR-FE, 2TR-FE, 5L-E, 1KD-FTV e 1GD-FTV.
- Os circuitos vêm separados por fase de produção — antes de ago./2013, antes e a partir de jun./2015 e a partir de ago./2017 — evitando erro de leitura em carro reestilizado.
- Contempla carroceria de 3 e de 5 portas e a configuração com volante à direita (RHD).
- Multi-Terrain Select, Blind Spot Monitor, Entry & Start, sensor de estacionamento, DPF e áudio com navegação estão todos mapeados.
- Trata-se do conjunto de esquemas elétricos, distribuição de energia, aterramento e localização de conectores, não de um manual de oficina completo.
O que este manual cobre
- Fonte de alimentação
- Rede multiplex CAN
- Piloto automático
- Controle do motor
- Pisca-alerta e setas
- Freios ABS
- Airbags e SRS
- Vidros elétricos
- Painel multi-display
- Combustível e filtro DPF
- Ar condicionado e climatizador
- Multi-Terrain Select
- Sensor de estacionamento
- Áudio e navegação
Por que vale a pena
- Permite rastrear o circuito fio a fio, do fusível até o conector, sem abrir o chicote no escuro.
- Identifica o pino, a cor do fio e o ponto de aterramento de cada sistema.
- Mostra qual fusível e qual relé alimentam o circuito antes de desmontar o painel.
- Encurta o diagnóstico elétrico e evita emenda errada na fiação.
Para quem é
- Eletricista automotivo que vive de achar o defeito na fiação.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, alarme e som que precisa do ponto certo.
- Retífica e funilaria que desmonta chicote e precisa remontar igual.
Perguntas frequentes
Cobre o Prado e o Land Cruiser?
Sim. A publicação EM27T3E atende Land Cruiser e Land Cruiser Prado no mesmo volume, com carroceria de 3 e de 5 portas.
Serve para o meu ano?
Os circuitos são divididos por fase de produção: antes de ago./2013, antes e a partir de jun./2015 e a partir de ago./2017.
Qual motorização está incluída?
Cinco: 1GR-FE, 2TR-FE, 5L-E, 1KD-FTV e 1GD-FTV, cada uma com seu circuito de controle do motor.
Está em português?
Não, o documento é em inglês. A entrega é por download imediato e o arquivo abre no celular, no tablet ou no computador, além de poder ser impresso.
