Manual de serviço do sistema elétrico do Nissan Tiida em espanhol, com 85 páginas em PDF, todas pesquisáveis. Este volume é a seção de controle de suprimento de energia — IPDM E/R e BCM — e não o manual completo do carro: diagnóstico a partir da página 3, IPDM E/R na 18, precauções na 33, diagnóstico do BCM na 40 e esquema de conexões na 61. Traz a tabela completa de terminais do IPDM E/R, com cor do fio, entrada ou saída, condição e valor de referência, mais o diagnóstico do código U1000 da rede CAN. O documento não imprime o ano-modelo.
Aplicação — serve em quê
- Nissan Tiida com IPDM E/R e BCM
- Versões com chave inteligente (Intelligent Key)
- Modelos com rede CAN e código de falha U1000
- Diagnóstico com a ferramenta CONSULT-III
- Circuito de alimentação, massa e elos fusíveis do compartimento do motor
- Modelos com air bag (SRS)
Destaques deste material
- 85 páginas em espanhol, todas com texto pesquisável dentro do arquivo.
- Sumário próprio com a página de cada bloco: diagnóstico na 3, IPDM E/R na 18, precauções na 33, diagnóstico do BCM na 40 e esquema de conexões na 61.
- Tabela completa de terminais do IPDM E/R com cor do fio, entrada ou saída, condição e valor de referência.

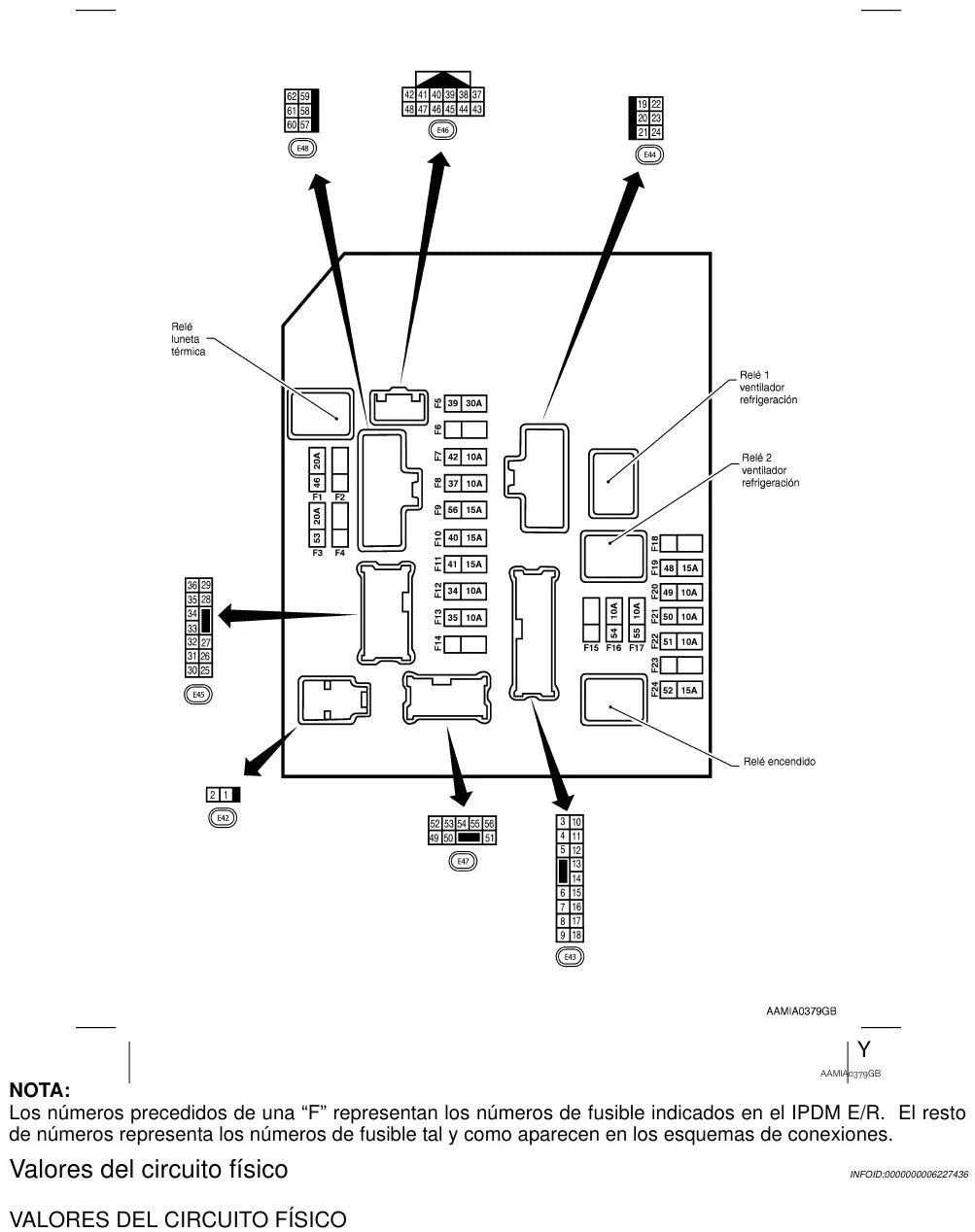

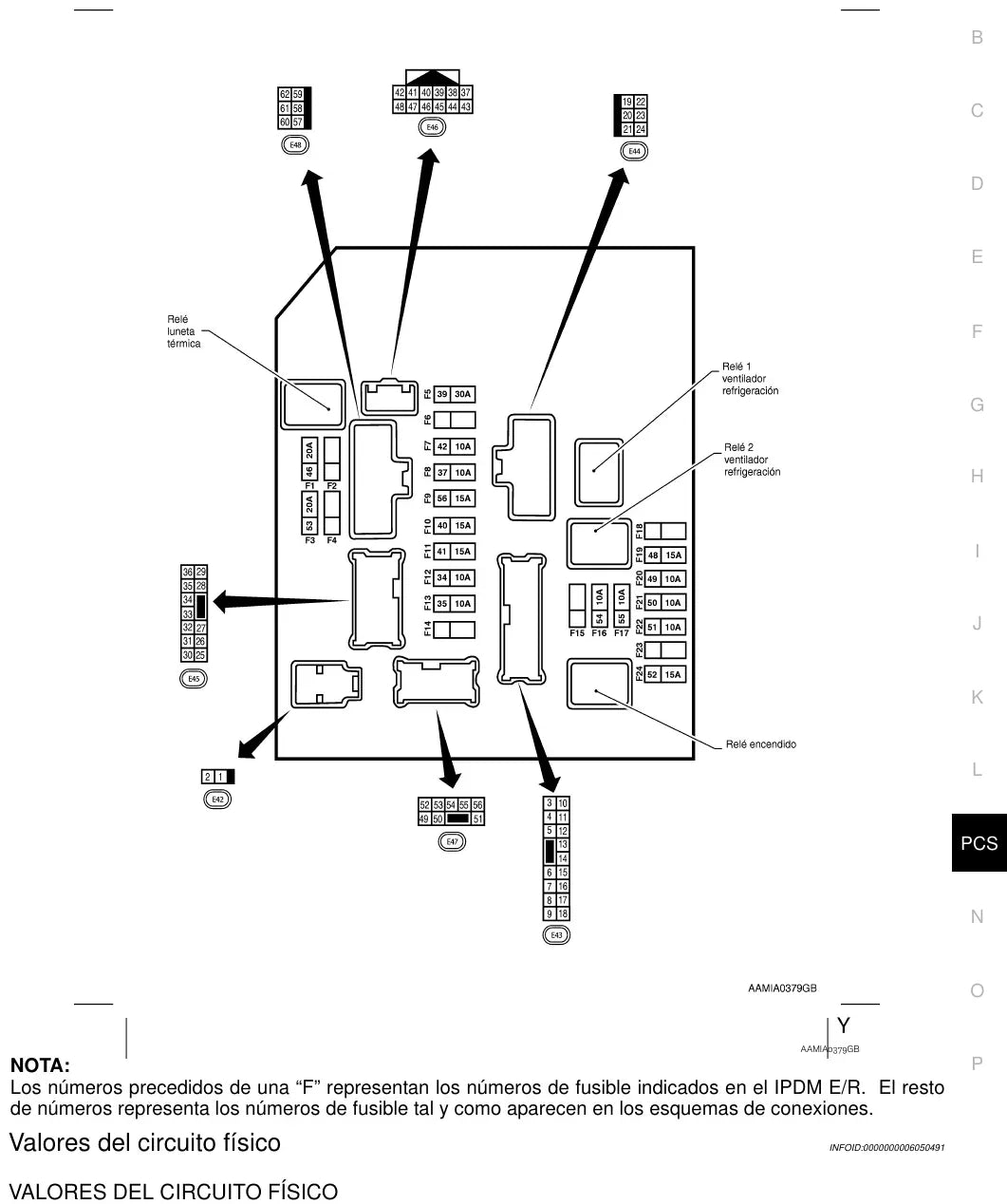

- Elos fusíveis mapeados por terminal: o 1 nos elos A e D, o 2 no elo C e o 12 no elo H com ignição em ON ou START.
- Diagnóstico do código U1000, de comunicação da rede CAN, com lógica de detecção e procedimento.
- Fluxo de trabalho de diagnóstico, localização dos componentes e disposição dos terminais.
- Advertências do sistema de retenção suplementar (SRS) e sobre a rotação do volante ao desconectar a bateria.
O que este manual cobre
- Sistema de controle do suprimento de energia (PCS)
- Sistema de controle de relés
- Sistema de buffer de sinalização
- Sistema de controle do consumo de energia
- IPDM E/R (módulo inteligente de distribuição de energia do compartimento do motor)
- BCM (módulo de controle da carroceria)
- Sistema de diagnóstico do IPDM E/R e do BCM
- Circuito de alimentação elétrica e massa
- Diagnóstico da rede CAN (DTC U1000)

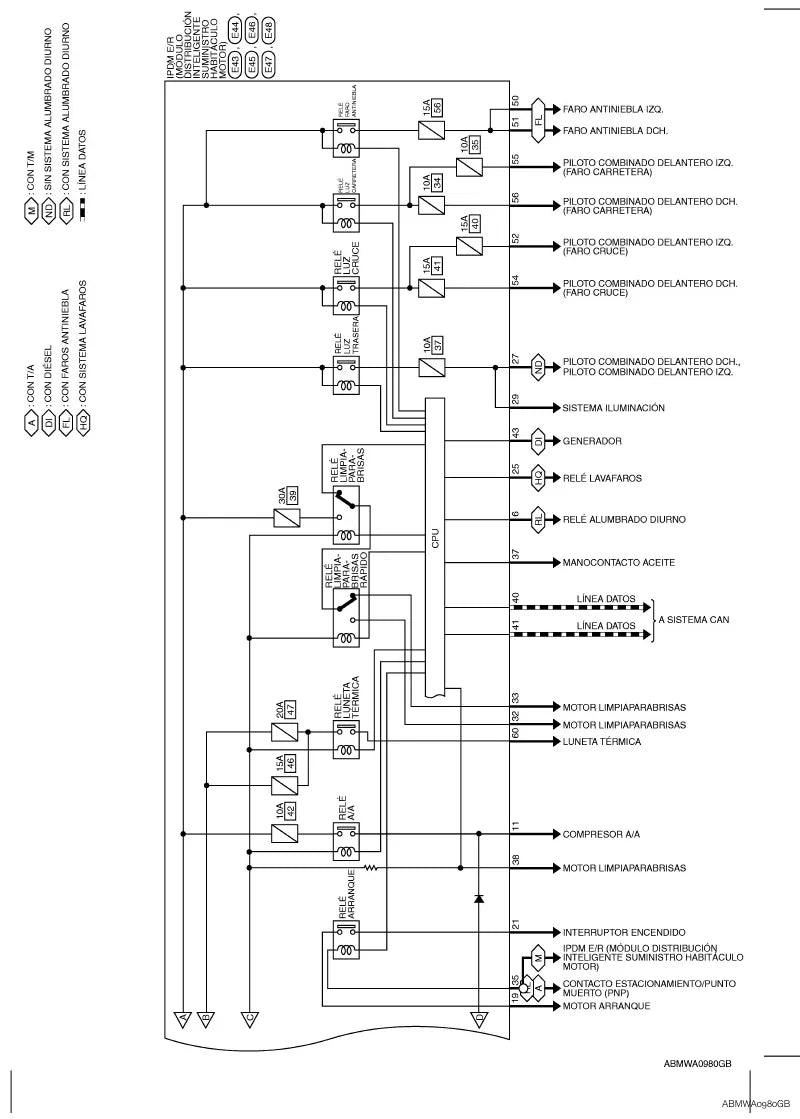

- Esquemas de conexões e disposição dos terminais
- Valores de referência e valores do circuito físico

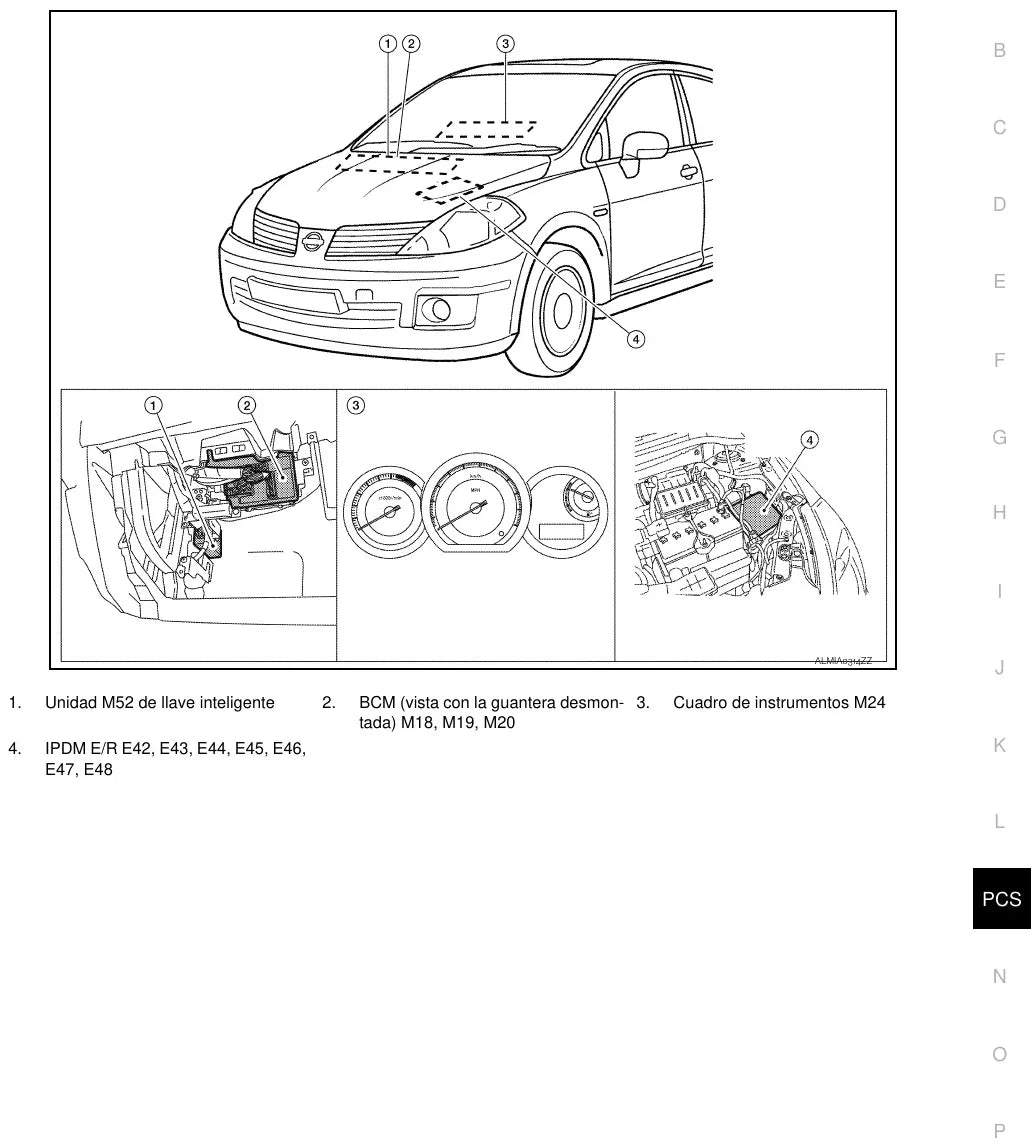

- Localização dos componentes
- Fluxo de trabalho de diagnóstico e reparo
- Sistema de chave inteligente (BCM - Llave Intelligent)
- Desmontagem e montagem / reparo no veículo
Por que vale a pena
- Procedimento de fábrica para diagnosticar IPDM E/R e BCM, os dois módulos que mais dão dor de cabeça.
- Valor de referência por terminal: dá para medir e comparar em vez de trocar módulo no chute.
- Esquema de conexões e disposição dos terminais para achar o fio certo direto.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Nissan.
- Mecânico que precisa diagnosticar rede CAN e falha de alimentação.
- Oficina que trabalha com módulo IPDM E/R e BCM no dia a dia.
Perguntas frequentes
Serve no meu Tiida?
O volume é a seção de controle de suprimento de energia do manual Nissan, aplicável aos Tiida equipados com IPDM E/R e BCM. Como o documento não imprime o ano-modelo, vale comparar a tabela de terminais do IPDM E/R com o módulo do seu carro.
Em que idioma está?
O texto está em espanhol, bem próximo do português. Os esquemas de conexão, os números de terminal, as cores de fio e os valores de referência se leem direto.
Traz a pinagem dos módulos?
Traz. Há a tabela completa de terminais do IPDM E/R com cor de fio, entrada ou saída, condição e valor de referência, o esquema de conexões na página 61 e a disposição dos terminais do BCM.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O arquivo é seu para sempre: baixe quantas vezes quiser e guarde no computador, no celular ou no tablet.
