Descrição
Manual de Serviço Motor Industrial Caterpillar C2.2 — arquivo digital em PDF com 627 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e diagramas detalhados de todos os grupos do motor.
Este manual cobre o motor industrial C2.2 da Caterpillar, aplicável às séries C4M0001-UP, C6M0001-UP, C8Y0001-UP, C8Z0001-UP, G430001-UP, G7L0001-UP, G7M0001-UP, G9P0001-UP e J260001-UP. É fundamental destacar que um único manual não cobre todas as séries do C2.2 — cada série possui seu manual específico, e este documento destina-se exclusivamente às séries listadas acima. O arquivo traz vistas explodidas com identificação numérica de cada componente, procedimentos passo a passo para desmontagem e montagem, e tabelas completas de especificações com tolerâncias. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C2.2
- Tipo: Motor Industrial
- Páginas: 627
- Tamanho: 30,0 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: C4M0001-UP, C6M0001-UP, C8Y0001-UP, C8Z0001-UP, G430001-UP, G7L0001-UP, G7M0001-UP, G9P0001-UP, J260001-UP
Procedimentos e Sistemas Cobertos
O manual abrange os sistemas e procedimentos completos do motor C2.2: árvore de cames (remoção, inspeção dimensional e instalação), mancais do virabrequim, cabeçote do motor, sistema de combustível e linhas de injeção (Fuel Injection Lines — SMCS 1252), bomba de transferência de combustível, acionamento do ventilador (Fan Drive — SMCS 1359), housing frontal, sistema de arrefecimento, ajustes, torques e limites de serviço de todos os grupos do motor.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

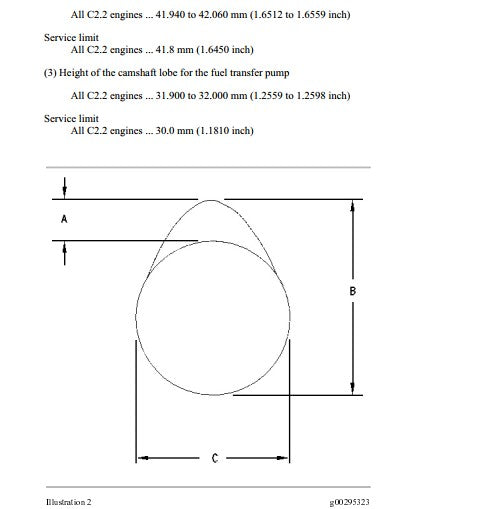

- Altura do lóbulo da árvore de cames (motores C2.2): 41,940 a 42,060 mm — limite de serviço: 41,8 mm
- Altura do lóbulo da came para bomba de transferência de combustível: 31,900 a 32,000 mm — limite de serviço: 30,0 mm

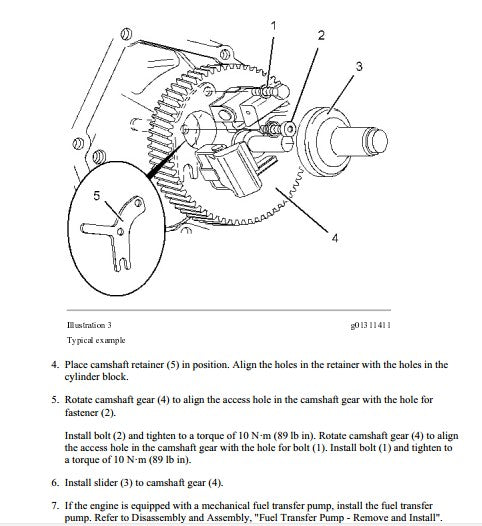

- Torque dos parafusos da engrenagem da árvore de cames: 10 N·m (89 lb in)

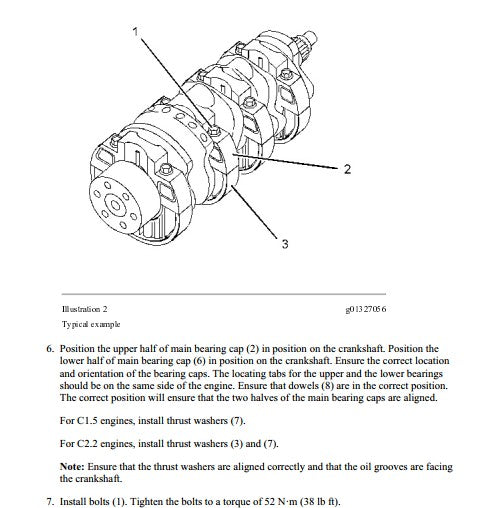

- Torque dos parafusos do mancal principal (C2.2): 52 N·m (38 lb ft)

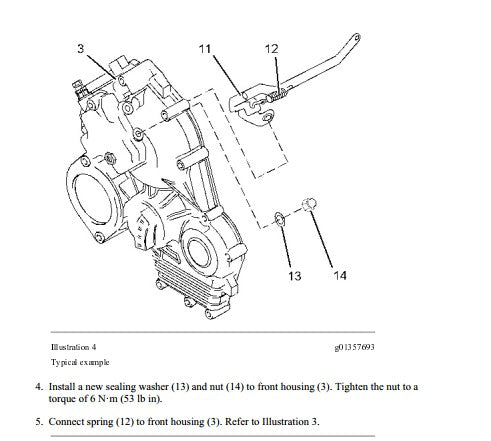

- Torque da porca do housing frontal: 6 N·m (53 lb in)

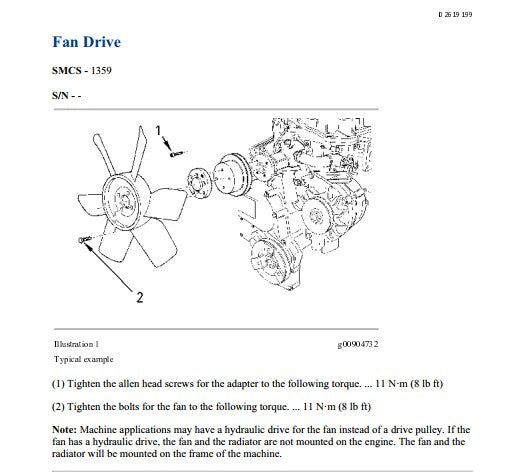

- Torque dos parafusos do acionamento do ventilador: 11 N·m (8 lb ft)

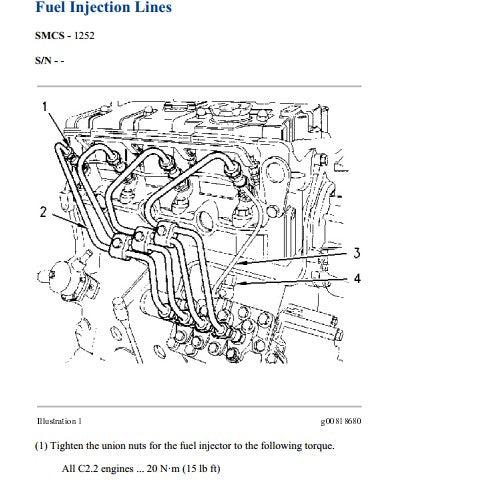

- Torque das porcas de união das linhas de injeção (C2.2): 20 N·m (15 lb ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem torques reais do fabricante. Exemplos presentes: mancal principal a 52 N·m, engrenagem da árvore de cames a 10 N·m, porcas das linhas de injeção a 20 N·m e parafusos do ventilador a 11 N·m.
Inclui diagramas dos sistemas?
Sim, o manual contém vistas explodidas detalhadas de todos os grupos do motor — acionamento do ventilador, linhas de injeção, housing frontal, virabrequim e árvore de cames — com identificação numérica de cada componente.
Este manual cobre todas as séries do motor C2.2?
Não. Vale ressaltar que cada série possui seu manual específico — um único documento não contempla todas as variações do C2.2. Este manual é válido para as séries C4M0001-UP, C6M0001-UP, C8Y0001-UP, C8Z0001-UP, G430001-UP, G7L0001-UP, G7M0001-UP, G9P0001-UP e J260001-UP. Confirme a série do seu motor antes de adquirir.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
