Descrição

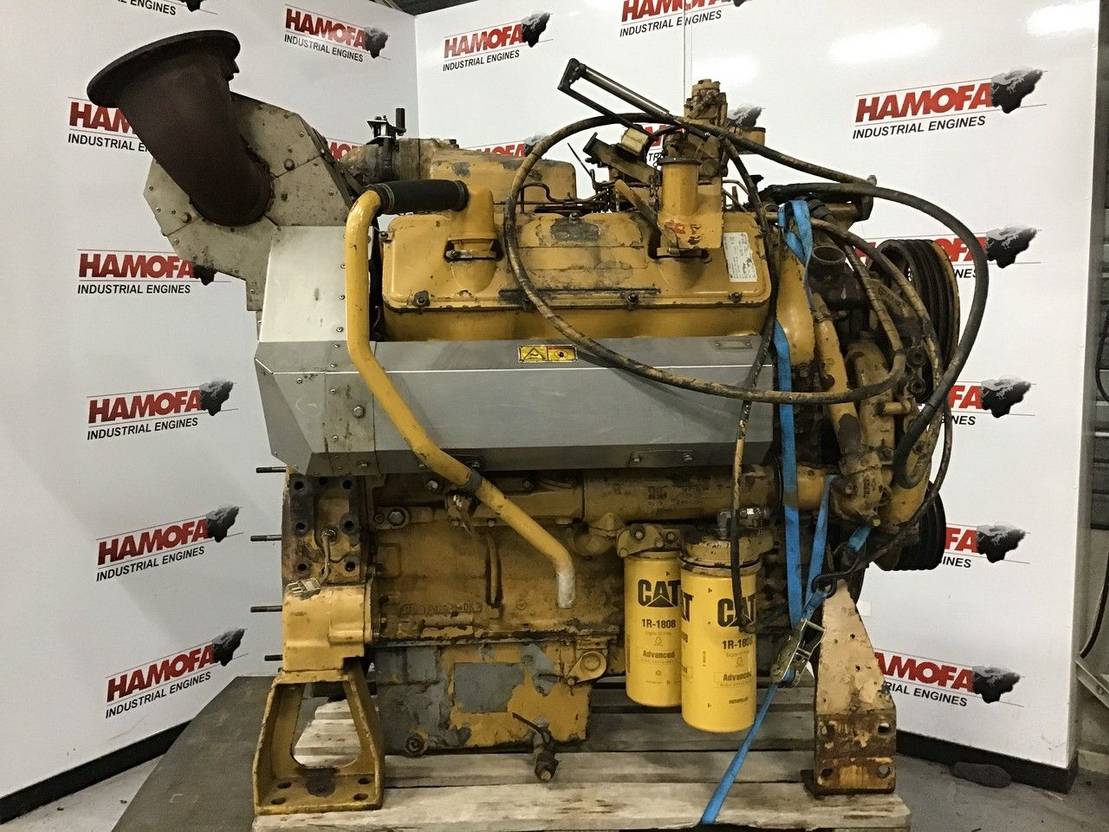

Manual de Serviço Motor Industrial Caterpillar 3408C — documentação técnica oficial em PDF com 679 páginas, idioma Inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Referências oficiais: SENR1082 (Specifications) e SENR1084 (Disassembly and Assembly), com atualizações registradas até 2017. Aplicável a múltiplas variantes do motor 3408C: Industrial Engine (seriais 9ER0001-UP e 9XM0001-UP), Generator Set Engine (78Z0001-UP), Generator Set (TAM0001-UP), Engine-Machine (48W0001-UP), Marine Engine (1TS0001-UP) e G3408C Gas Engine (3WR0001-UP, BAZ0001-UP). O manual traz vistas explodidas dos principais grupos, fotos passo a passo dos procedimentos e tabelas de ferramentas com part numbers Caterpillar (5P0144 Socket, 8S2264 Puller Group, 1P510 Driver Group, 1P2320 Puller Assembly, entre outras). PDF pesquisável para localização rápida por sistema, código SMCS ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3408C
- Tipo: Motor Industrial
- Páginas: 679
- Tamanho: 35.6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: SENR1082-01 (Specifications), SENR1084-00 (Disassembly and Assembly)
- Data de Publicação: 2005 (com atualizações até 2017)
- Variantes Cobertas: Industrial Engine, Generator Set Engine, Generator Set, Engine-Machine, Marine Engine, G3408C Gas Engine
- Seriais Aplicáveis: 78Z0001-UP, 3WR0001-UP, BAZ0001-UP, 9ER0001-UP, 9XM0001-UP, 48W0001-UP, TAM0001-UP, 1TS0001-UP
Procedimentos e Sistemas Cobertos

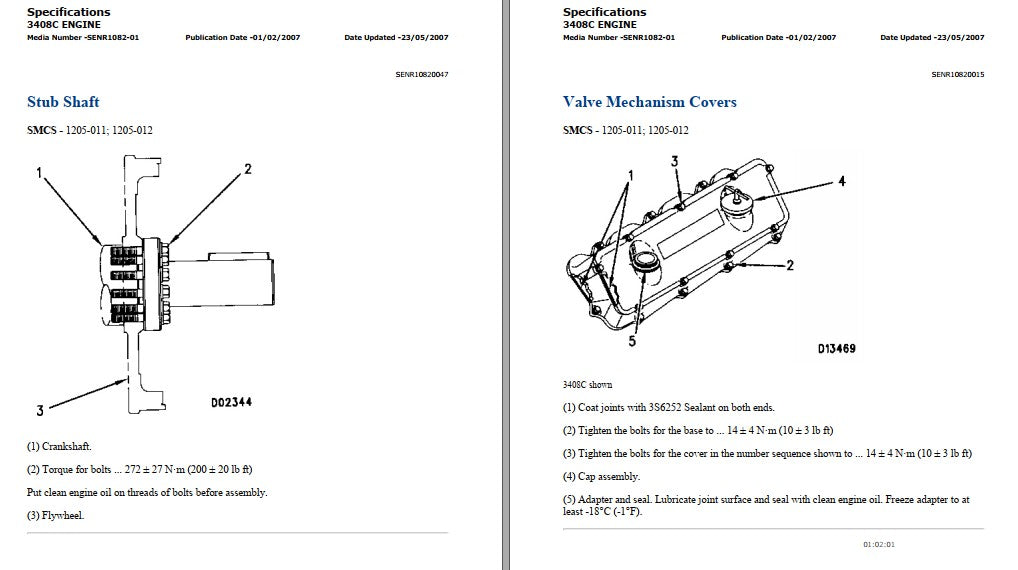

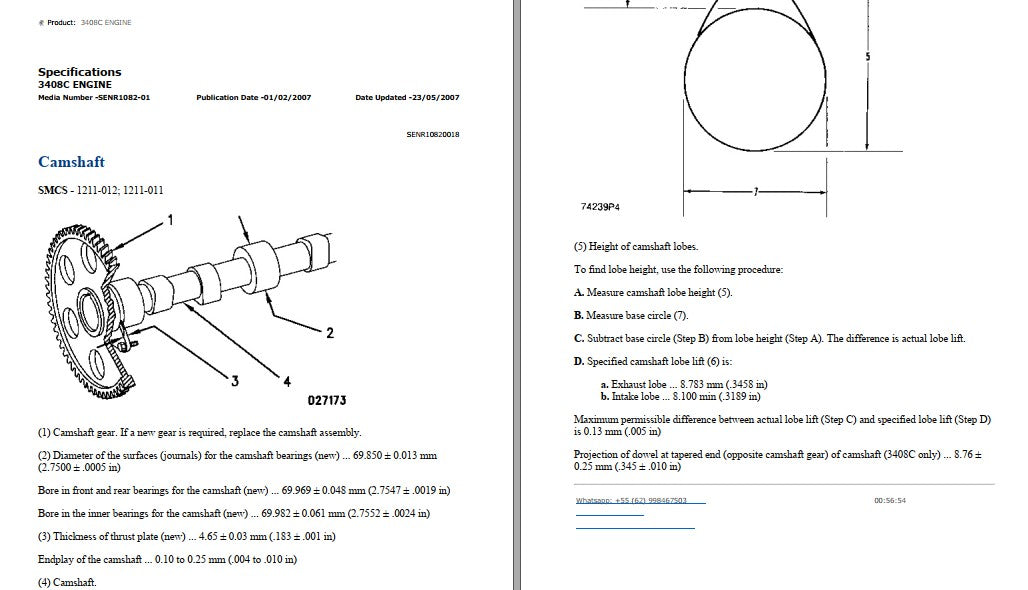

Specifications: Stub Shaft (eixo cardan e flange do volante, com torques do virabrequim), Valve Mechanism Covers (tampas de válvulas com aplicação de selante), Camshaft (comando de válvulas com diâmetros de mancal, folgas axiais, lift de cames de admissão e escape, projeção do pino de centragem).

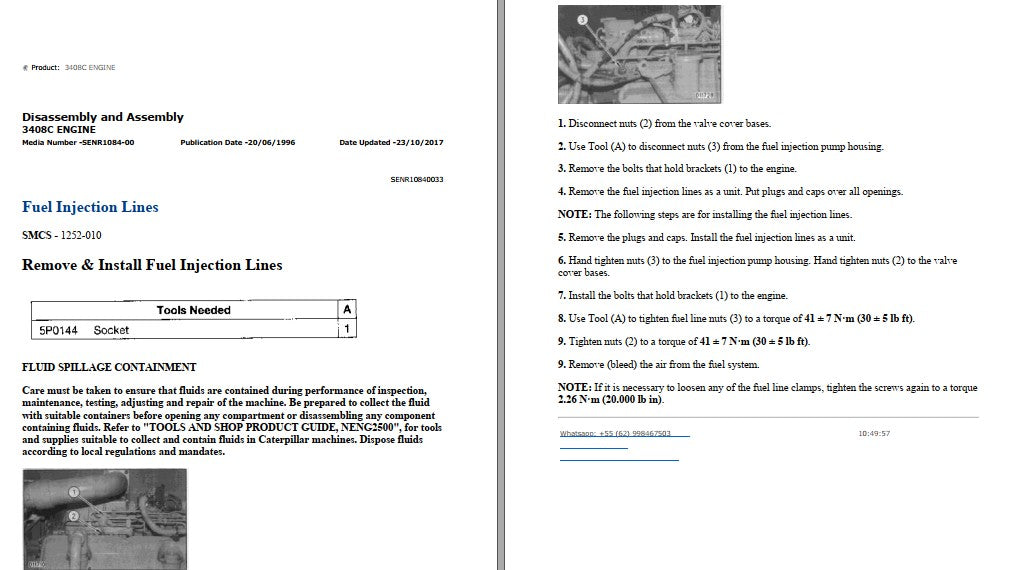

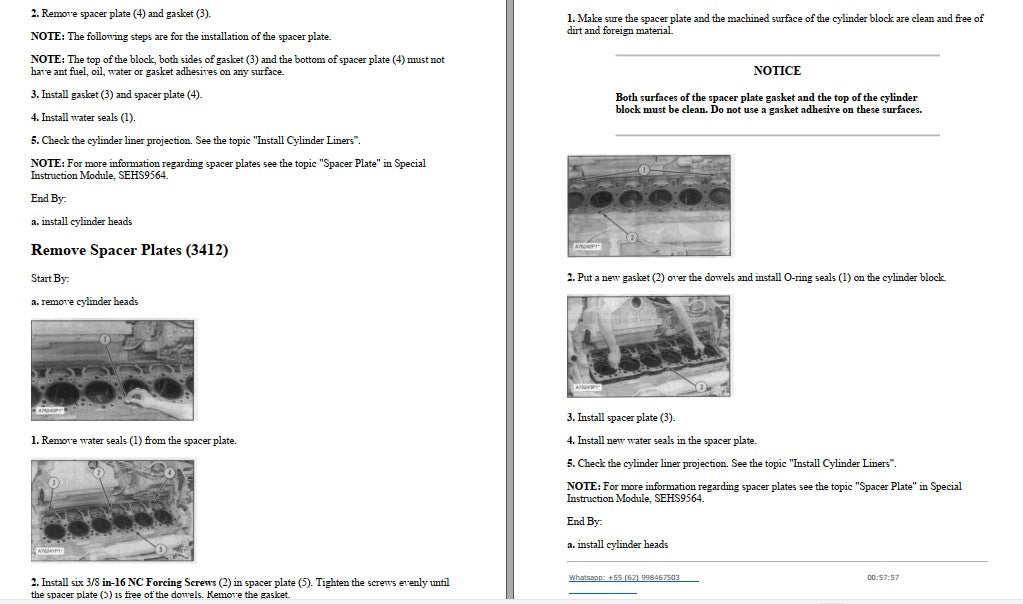

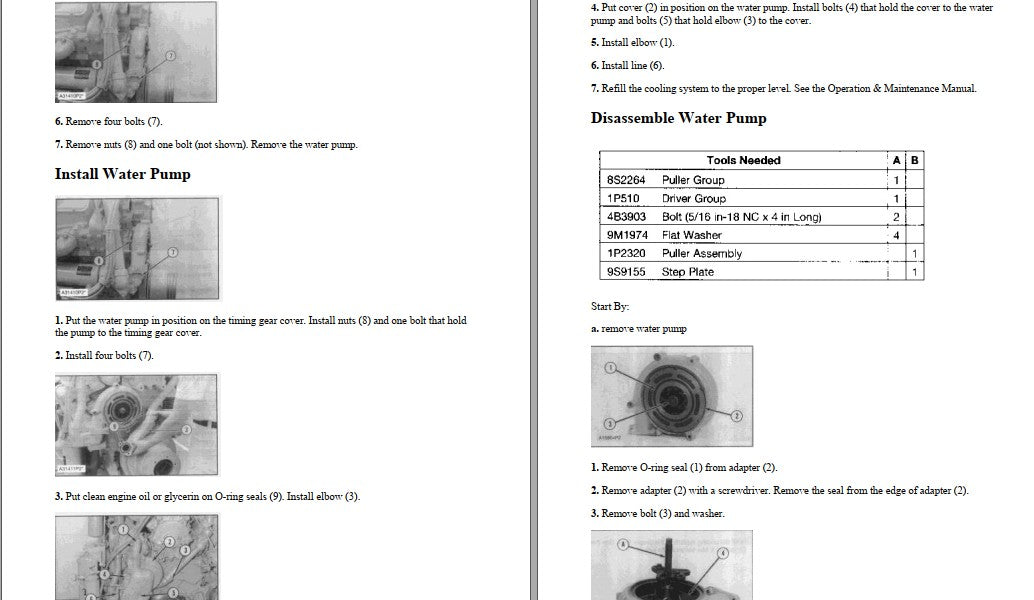

Disassembly and Assembly: Fuel Injection Lines (remoção e instalação das linhas de injeção com torques específicos e procedimento de sangria do sistema), Spacer Plates (placas espaçadoras com instalação de selos d'água, gaxetas e O-rings sobre o bloco), Water Pump (instalação, remoção e desmontagem da bomba d'água com substituição de selos de O-ring e adaptador).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque parafusos do virabrequim (Stub Shaft): 272 ± 27 N·m (200 ± 20 lb ft)
- Torque parafusos da tampa de válvulas (base e cover): 14 ± 4 N·m (10 ± 3 lb ft)
- Torque das linhas de injeção de combustível: 41 ± 7 N·m (30 ± 5 lb ft)
- Torque dos parafusos clamps das linhas de injeção: 2,26 N·m (20.000 lb in)
- Diâmetro dos mancais do comando de válvulas (novo): 69,850 ± 0,013 mm
- Diâmetro do furo dos mancais frente/traseiro: 69,969 ± 0,048 mm
- Espessura da placa de empuxo do comando: 4,65 ± 0,03 mm
- Folga axial (endplay) do comando de válvulas: 0,10 a 0,25 mm
- Lift do came de escape: 8,783 mm | Lift do came de admissão: 8,100 mm
- Selante recomendado para juntas das tampas de válvulas: 3S6252
Para Quem é Este Manual
Destinado a profissionais de manutenção industrial, técnicos especializados em motores Caterpillar e oficinas que atendem grupos geradores, aplicações marítimas, máquinas pesadas e equipamentos estacionários equipados com o motor 3408C.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor 3408C?
Sim, inclui todos os valores. Exemplos extraídos: parafusos do virabrequim 272 ± 27 N·m, linhas de injeção 41 ± 7 N·m e parafusos da tampa de válvulas 14 ± 4 N·m.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
