Descrição

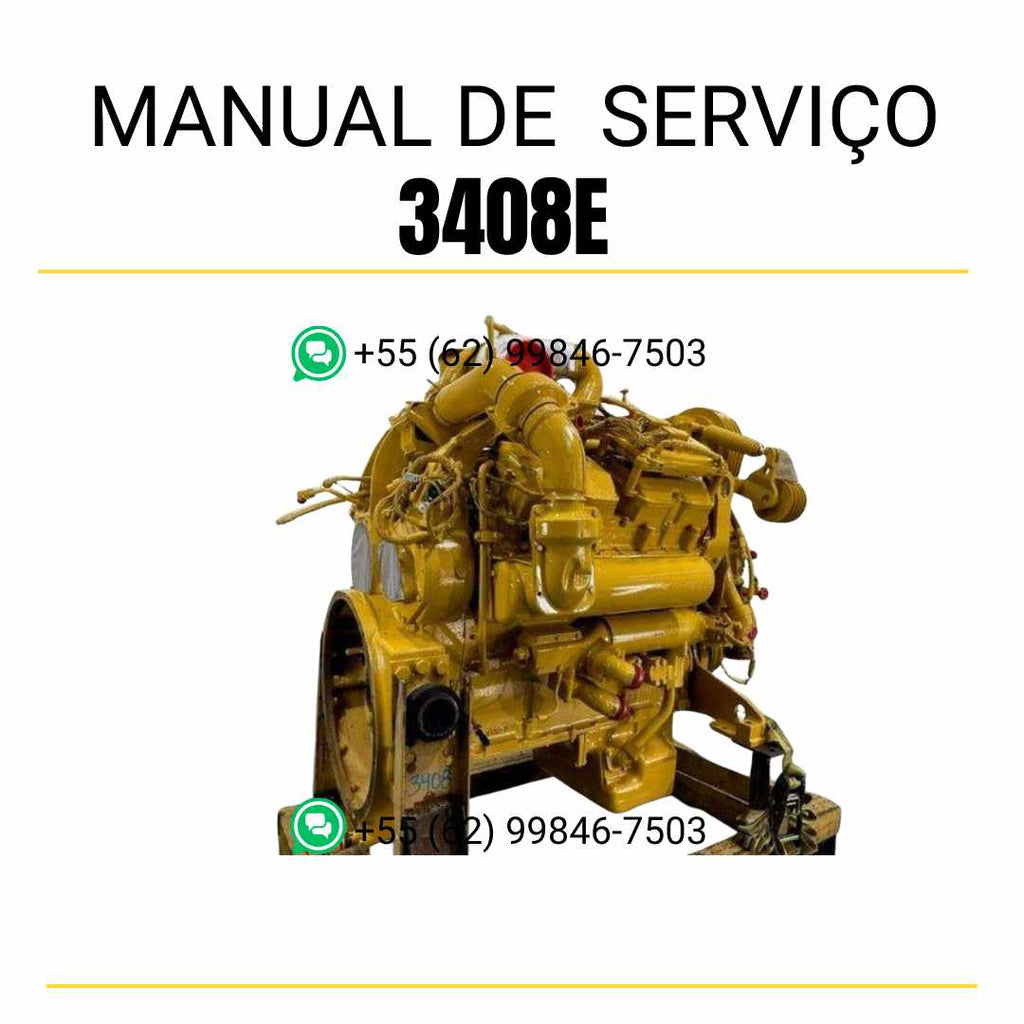

Manual de Serviço Motor Industrial Caterpillar 3408E — documentação técnica oficial em PDF com 2137 páginas, idioma Inglês. Contém procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Referência oficial: SENR1018-16. Cobre os motores Caterpillar 3408E e 3412E para Caterpillar Built Machines, com configuração POWERED BY 48W1000-UP (aplicação típica: D9N Tractor 1JD00001-UP, Emissions Repower Tier II). Bloco V8 a 65 graus com cylinder liners removíveis (3 O-ring seals e filler band), 2 bolts por main bearing cap, steel spacer plate entre cabeçote e bloco, cabeçote one-piece em ferro fundido com 2 inlet + 2 exhaust valves por cilindro e pushrod valve system. Inclui torques reais como main bearing cap bolts a 260 ± 14 N·m (190 ± 10 lb.ft), connecting rod nuts a 81 ± 8 N·m e fuel injection line nuts (com tooling especial) a 41 ± 7 N·m. Formato PDF pesquisável com índice navegável por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3408E
- Tipo: Motor Industrial
- Páginas: 2137
- Tamanho: 149.7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR1018-16
- Variantes: 3408E e 3412E (manual unificado)
- Aplicação: Caterpillar Built Machines
- Configuração: POWERED BY 48W1000-UP (D9N Tractor 1JD00001-UP)
Procedimentos e Sistemas Cobertos
O manual está organizado nas seções Systems Operation (operação dos sistemas), Specifications (especificações dimensionais e tolerâncias), Testing and Adjusting (testes e ajustes), Disassembly and Assembly (desmontagem e montagem) e Troubleshooting (diagnóstico de falhas). Os procedimentos listados cobrem o motor V8 a 65 graus com bloco do cilindro, cylinder liners removíveis (com 3 O-ring seals e filler band), virabrequim com mancais principais (2 bolts por cap, sequência tab side first), bielas, cabeçote one-piece em ferro fundido com 2 inlet + 2 exhaust valves por cilindro e pushrod valve system, sistema de injeção com fuel injection lines (procedimentos com tooling especial), sistema de lubrificação, sistema de arrefecimento (water pump com 3 studs) e turboalimentação, conforme a documentação oficial Caterpillar.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos main bearing cap bolts (tab side first): 260 ± 14 N·m (190 ± 10 lb.ft)
- Torque dos main bearing cap bolts (opposite side): 260 ± 14 N·m (190 ± 10 lb.ft)
- Torque dos connecting rod cap nuts: 81 ± 8 N·m (60 ± 6 lb.ft)
- Torque dos fuel injection line nuts (com tooling especial A/B): 41 ± 7 N·m (30 ± 5 lb.ft)
- Torque dos studs do water pump (3x): 27 ± 4 N·m (20 ± 3 lb.ft)
- Torque de bolts (conjunto de 8): 27 ± 4 N·m (20 ± 3 lb.ft)
- Torque dos screws (gerais): 30 ± 4 N·m (22 ± 3 lb.ft)
- Configuração do bloco: V8 a 65 graus, cylinder liners removíveis
Variantes da Plataforma 3408E (consulte a série da sua aplicação)
A plataforma Caterpillar 3408E possui múltiplas variantes, e cada faixa de série tem seu manual de serviço próprio. Este manual cobre a variante 3408E Engine - Machine, configuração POWERED BY 48W1000-UP (manual unificado com 3412E). Outras variantes da plataforma:
- 3408E Engine - Machine (outras séries): 5XD0001-UP, 99C0001-UP
- 3408E Industrial Engine: 7PR0001-UP
- 3408E Reman Engine: BKY0001-UP, ECP0001-UP
Caso sua aplicação seja de uma série diferente, consulte-nos para verificar a disponibilidade do manual correspondente.
Para Quem é Este Manual
Destinado a profissionais de manutenção e oficinas que trabalham com motores diesel Caterpillar e necessitam de referência técnica confiável.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 3408E.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
Este manual cobre todas as variantes do 3408E?
Não. Este manual é da configuração POWERED BY 48W1000-UP (3408E Engine - Machine, manual unificado com 3412E para Caterpillar Built Machines). Outras variantes — Engine - Machine em outras séries (5XD, 99C), Industrial Engine (7PR) e Reman Engine (BKY, ECP) — possuem manual próprio. Verifique o serial da sua aplicação antes da compra.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
