Descrição

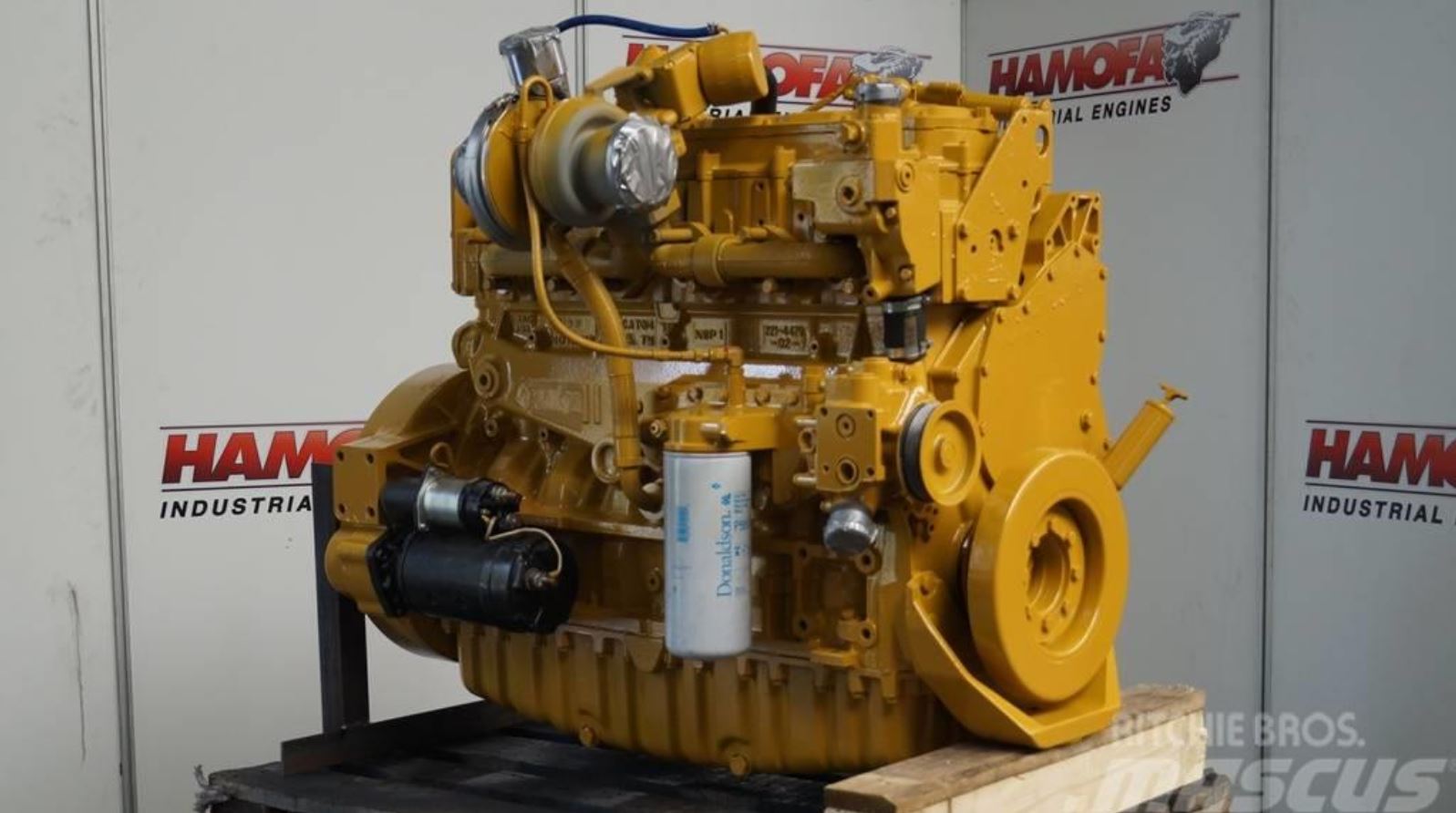

Manual de Serviço Motor Industrial Caterpillar 3126B — manual técnico em PDF com 1.156 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Documento referência SENR9579-05, publicado pela Caterpillar em 2005. Cobre todas as variantes do motor 3126B: Industrial Engine (séries BEJ, DCD, DCS), Machine (5GG, BMA, CSW), Marine (3GS, 9ZF), Petroleum (Z2A) e Gen Set (BDZ). Inclui tabelas completas de torque, especificações de válvulas e molas, vistas explodidas dos componentes do motor e fluxogramas de troubleshooting do sistema de ventoinha com Mark III Control System. PDF pesquisável de 68,6 MB com navegação por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3126B
- Tipo: Motor Industrial
- Páginas: 1.156
- Tamanho: 68,6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência (Media Number): SENR9579-05
- Data de Publicação: 2005
- Variantes cobertas: Industrial, Machine, Marine, Petroleum, Gen Set
- Série Industrial Engine: BEJ0001-UP, DCD0001-UP, DCS0001-UP
- Série Engine - Machine: 5GG0001-UP, BMA0001-UP, CSW0001-UP
- Série Marine Engine: 3GS0001-UP, 9ZF0001-UP
- Série Petroleum Engine: Z2A0001-UP
- Série Gen Set Engine: BDZ0001-UP
Procedimentos e Sistemas Cobertos
Motor (bloco e cabeçote): Cylinder Head Valves, instalação de virabrequim e mancais principais, pistões e bielas, polia do virabrequim e amortecedor de vibração, carcaça frontal (Front Housing), bomba de óleo do motor, alojamento do volante (Flywheel Housing), molas de válvulas de admissão e escape.

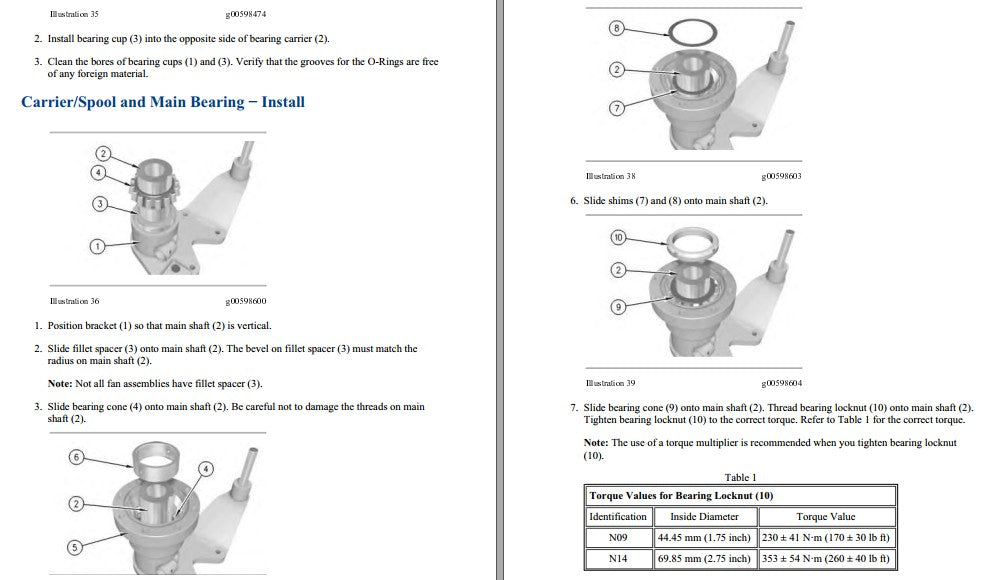

Sistema de Refrigeração e Ventoinha: Instalação do conjunto Carrier/Spool e mancal principal da ventoinha, ajuste de passo das pás (Mechanical Fan Blade Pitch Measurement), procedimentos de bearing cone e bearing locknut com tabela de torque por identificação.
Sistema de Controle Eletrônico (Mark III): Troubleshooting do Mark III Control System, Temperature Sensor Resistance Test, Temperature Setpoint Calibration, Actuator Travel Limits Calibration.

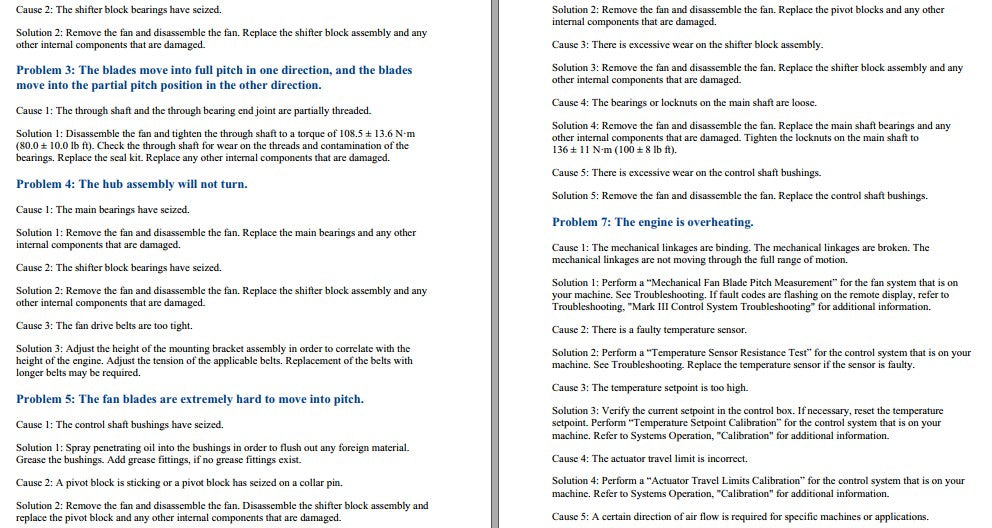

Diagnóstico e Troubleshooting: Fluxogramas de solução de problemas para sistema de ventoinha (travamento de mancais, blades não movem para passo total, hub não gira, dificuldade de movimento das pás) e diagnóstico de superaquecimento do motor com causas e soluções detalhadas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

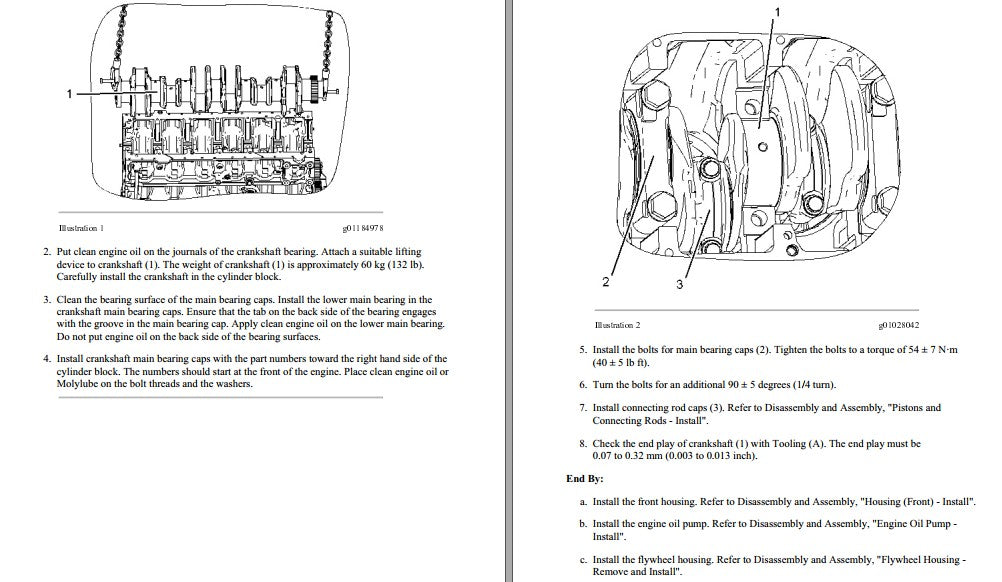

- Torque dos parafusos do mancal principal do virabrequim: 54 ± 7 N·m + giro adicional de 90° ± 5° (1/4 de volta)

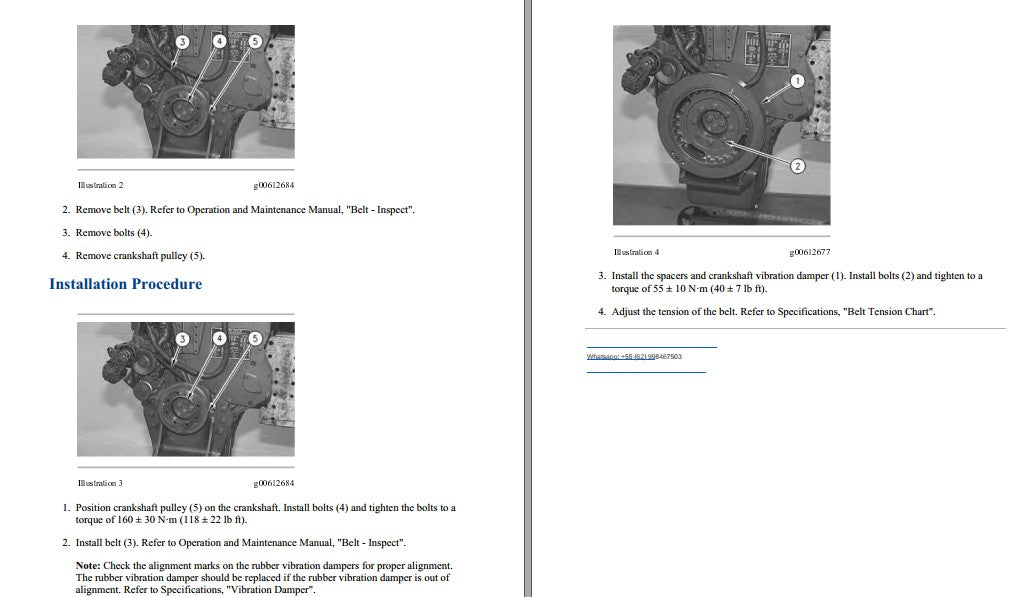

- Torque da polia do virabrequim: 160 ± 30 N·m (118 ± 22 lb ft)
- Torque do amortecedor de vibração do virabrequim: 55 ± 10 N·m (40 ± 7 lb ft)
- Folga axial (end play) do virabrequim: 0,07 a 0,32 mm (0.003 a 0.013 inch)

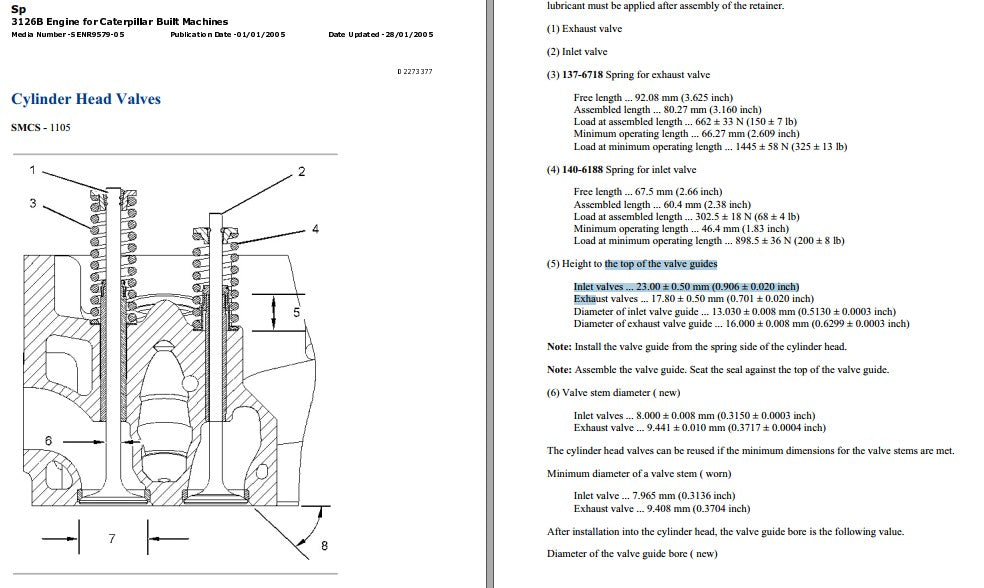

- Mola da válvula de escape (137-6718): comprimento livre 92,08 mm, carga montada 662 ± 33 N
- Mola da válvula de admissão (140-6188): comprimento livre 67,5 mm, carga montada 302,5 ± 18 N
- Diâmetro da haste da válvula de admissão (nova): 8,000 ± 0,008 mm
- Diâmetro da haste da válvula de escape (nova): 9,441 ± 0,010 mm
- Torque do contraporca de mancal da ventoinha: N09 = 230 ± 41 N·m / N14 = 353 ± 54 N·m
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Para que serve este manual?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta no motor 3126B.
O manual traz os torques específicos do motor 3126B?
Sim, inclui tabelas completas. Exemplos reais extraídos: mancal principal do virabrequim 54 ± 7 N·m + 90°, polia do virabrequim 160 ± 30 N·m, amortecedor de vibração 55 ± 10 N·m, e tabela de torques para contraporca de mancal da ventoinha por identificação (N09 e N14).
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente — incluindo troubleshooting completo do sistema de ventoinha e Mark III Control System.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
