Descrição

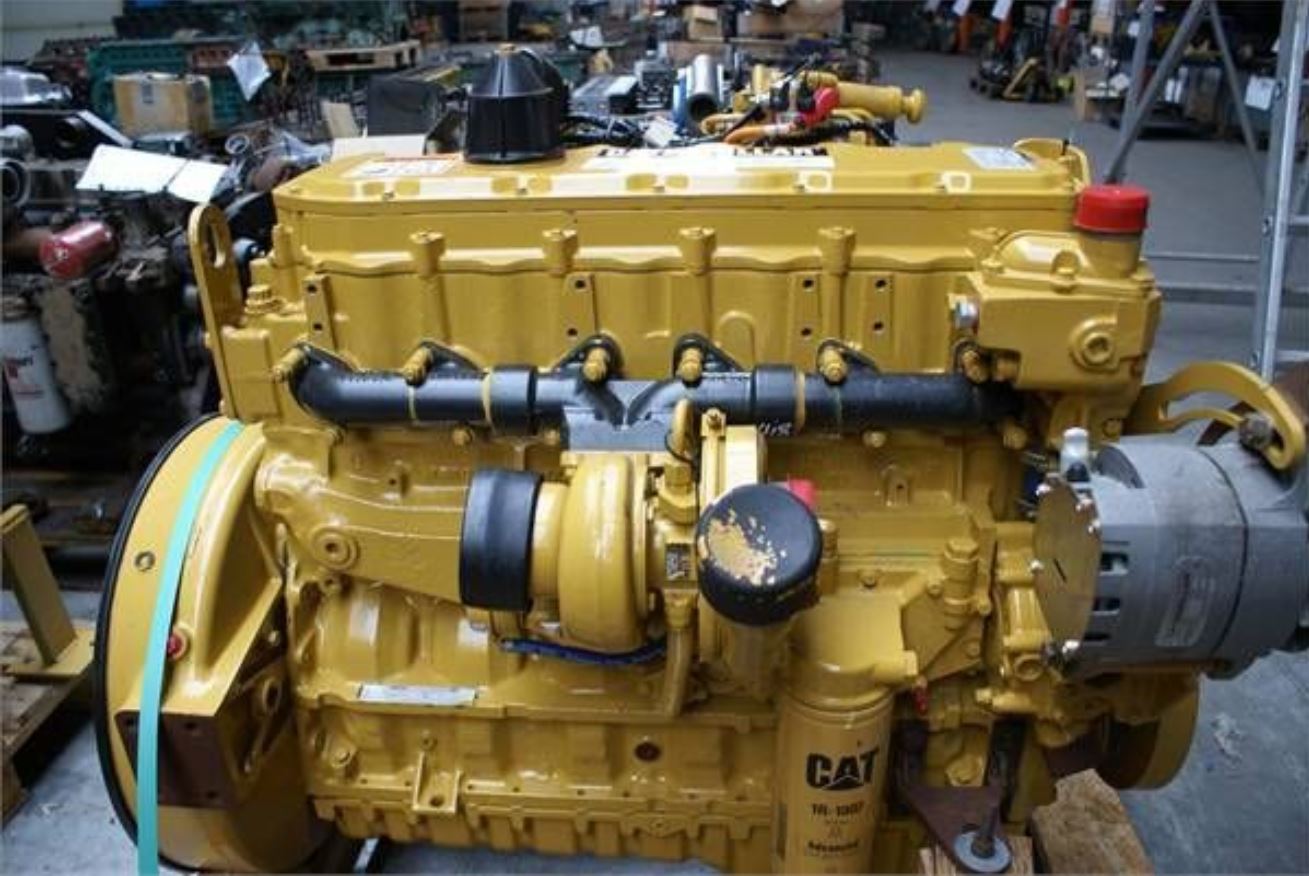

Manual de Serviço Motor Industrial Caterpillar 3126 — manual técnico em PDF com 805 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Documentação oficial Caterpillar publicada em 2008, aplicável às séries 3TR0001-UP, 6MS0001-UP, 9ZR0001-UP, CKK0001-UP, 3AK0001-UP, 4CV0001-UP, 55K0001-UP, 6JK0001-UP, 1ZJ0001-UP, 4EZ0001-UP, 6MK0001-UP, 6SR0001-UP, 8NW0001-UP, NSW0001-UP e RZS0001-UP. Importante: um único manual não cobre todas as séries — cada série possui sua versão específica de manual de serviço. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série 1ZJ0001-UP. O documento inclui procedimentos detalhados de desmontagem do governador com uso da ferramenta 1U-7307 Governor Repair Fixture, instalação dos mancais principais do virabrequim com diferenciação entre motores 3114, 3116 e 3126, especificações de múltiplas variantes do comando de válvulas (7C-4014, 6I-4098, 101-4538, 105-1544, 133-4984, entre outros), além de dimensões e tolerâncias da bomba de óleo e engrenagens balanceadoras. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3126
- Tipo: Motor Industrial
- Motor: 3126
- Páginas: 805
- Tamanho: 44.9 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Data de publicação: 2008
- Séries cobertas: 3TR0001-UP, 6MS0001-UP, 9ZR0001-UP, CKK0001-UP, 3AK0001-UP, 4CV0001-UP, 55K0001-UP, 6JK0001-UP, 1ZJ0001-UP, 4EZ0001-UP, 6MK0001-UP, 6SR0001-UP, 8NW0001-UP, NSW0001-UP e RZS0001-UP
- Série de referência desta descrição: 1ZJ0001-UP
Procedimentos e Sistemas Cobertos

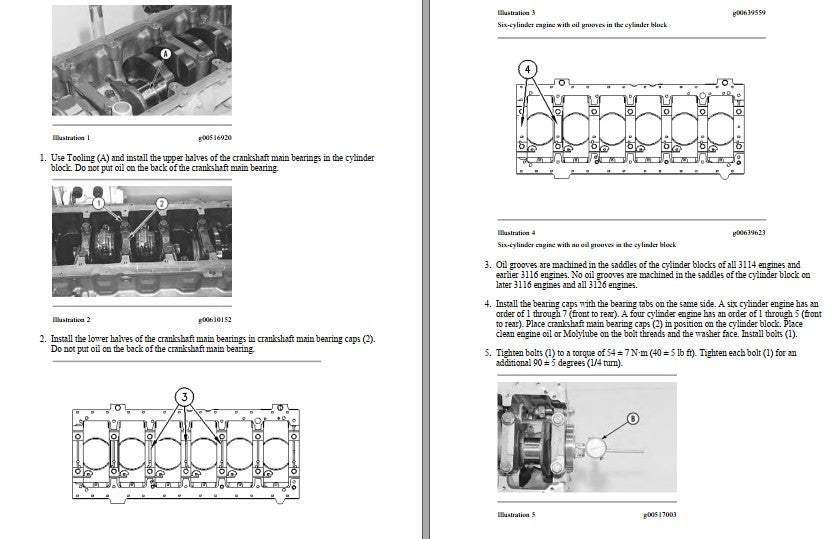

Bloco e Virabrequim: instalação dos mancais principais superiores e inferiores, ordem de aperto dos parafusos, diferenciação entre blocos com e sem ranhuras de óleo, mancais de biela e jogo axial.

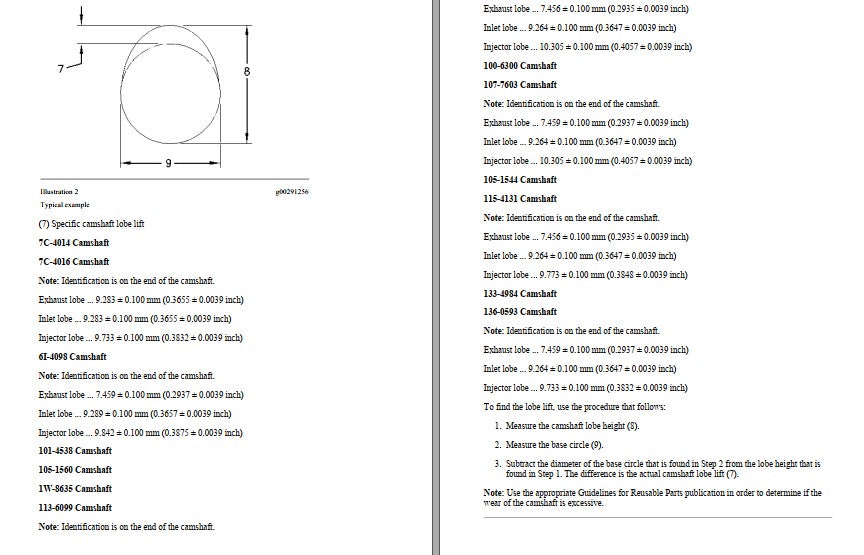

Comando de Válvulas: medição do lift dos lobos para múltiplas variantes de eixo (7C-4014, 7C-4016, 6I-4098, 101-4538, 105-1560, 1W-8635, 113-6099, 100-6300, 107-7603, 105-1544, 115-4131, 133-4984, 136-0693), procedimento de medição da altura do lobo e cálculo do desgaste.

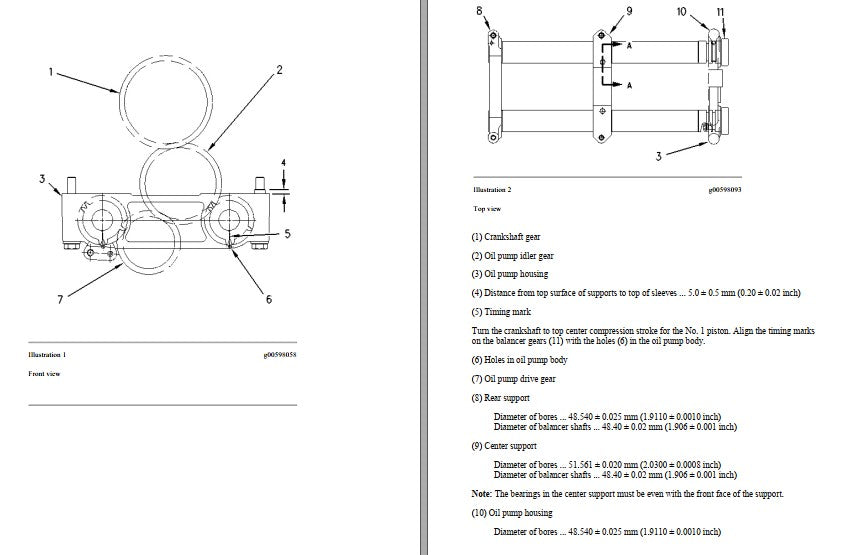

Bomba de Óleo e Balanceador: alinhamento das marcas de sincronismo entre engrenagens balanceadoras e furos do corpo da bomba, dimensões dos suportes dianteiro, central e traseiro, ajuste dos eixos balanceadores.

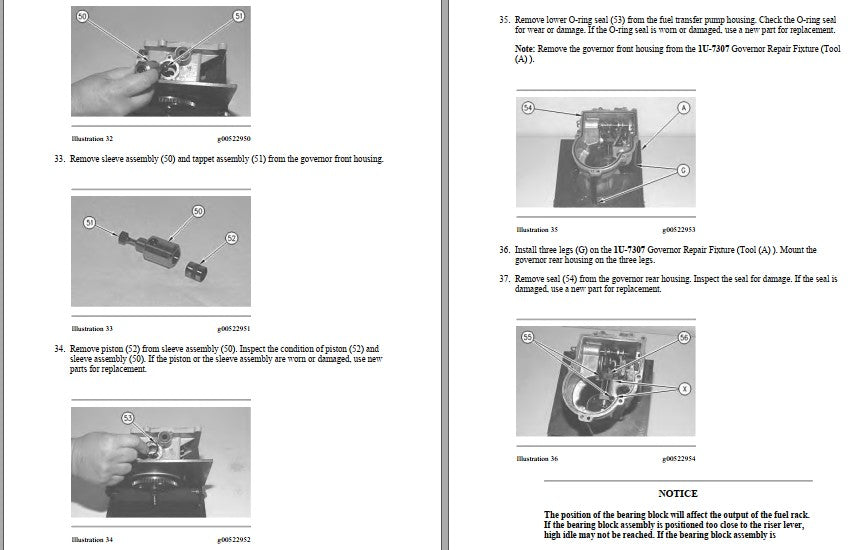

Sistema de Combustível: remoção e instalação do governador com a ferramenta 1U-7307 Governor Repair Fixture, bomba de transferência de combustível, inspeção de selos O-ring e bloco de mancais do governador, ajuste do bloco de mancais para corretor output do fuel rack.
Sistemas Auxiliares: sistema de lubrificação, sistema de arrefecimento, sistema de admissão e escape, sistema elétrico do motor, partida, alternador e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos dos mancais principais do virabrequim: 54 ± 7 N·m (40 ± 5 lb ft) + aperto angular de 90 ± 5 graus (1/4 de volta)
- Distância entre a superfície superior dos suportes e o topo das buchas: 5,0 ± 0,5 mm (0,20 ± 0,02 pol)
- Diâmetro dos furos do suporte traseiro: 48,540 ± 0,025 mm (1,9110 ± 0,0010 pol)
- Diâmetro dos furos do suporte central: 51,561 ± 0,020 mm (2,0300 ± 0,0008 pol)
- Diâmetro dos eixos balanceadores: 48,40 ± 0,02 mm (1,906 ± 0,001 pol)
- Lift do lobo do injetor (eixo 7C-4014/7C-4016): 9,733 ± 0,100 mm (0,3832 ± 0,0039 pol)
- Lift do lobo de admissão (eixos 100-6300/107-7603): 9,264 ± 0,100 mm (0,3647 ± 0,0039 pol)
- Ferramenta especial requerida: 1U-7307 Governor Repair Fixture (Tool A) para reparo do governador
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em motores industriais Caterpillar, concessionárias Caterpillar, construtoras, mineradoras e empresas que operam grupos geradores ou aplicações industriais com motor 3126 e precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Para que serve este manual?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta no motor.
O manual traz os torques específicos do motor 3126?
Sim, inclui valores detalhados para cada componente. Exemplo extraído: torque dos parafusos dos mancais principais do virabrequim de 54 ± 7 N·m (40 ± 5 lb ft) seguido de aperto angular de 90 ± 5 graus (1/4 de volta).
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
