Descrição
Manual de Serviço Motor Industrial Caterpillar 3013C — referência técnica completa em PDF com 552 páginas em Inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.

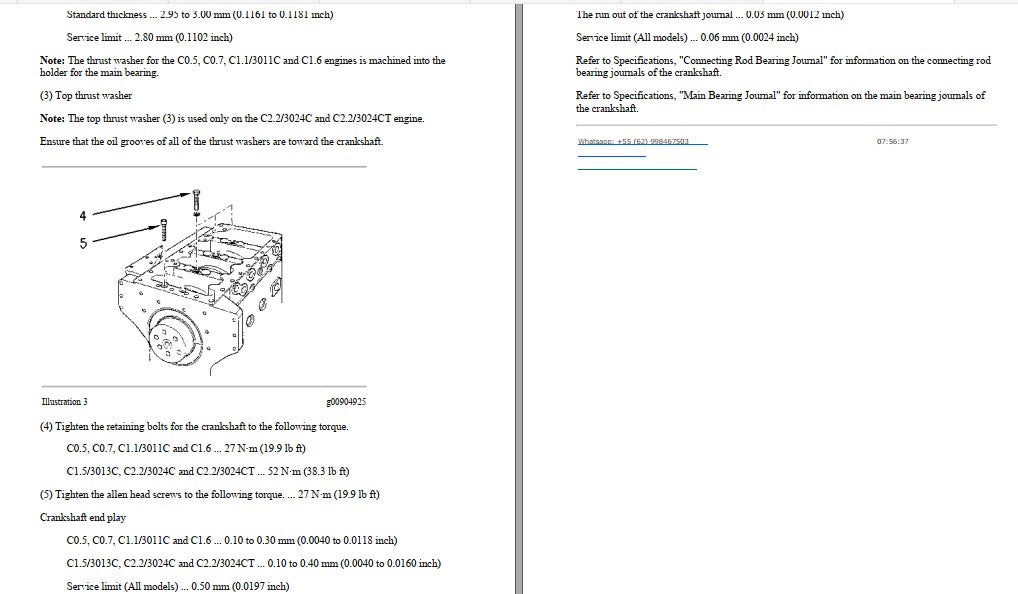

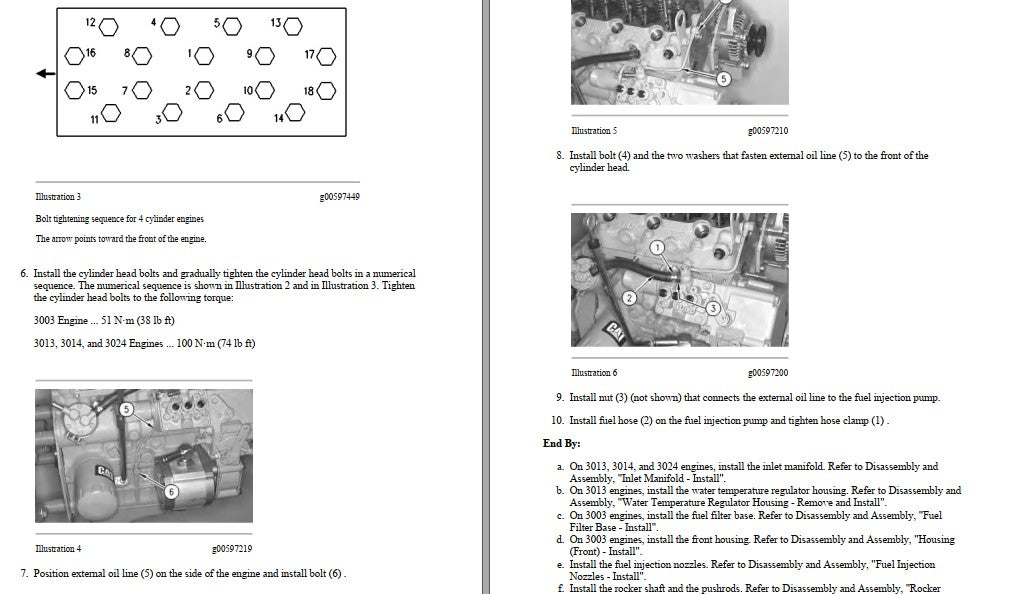

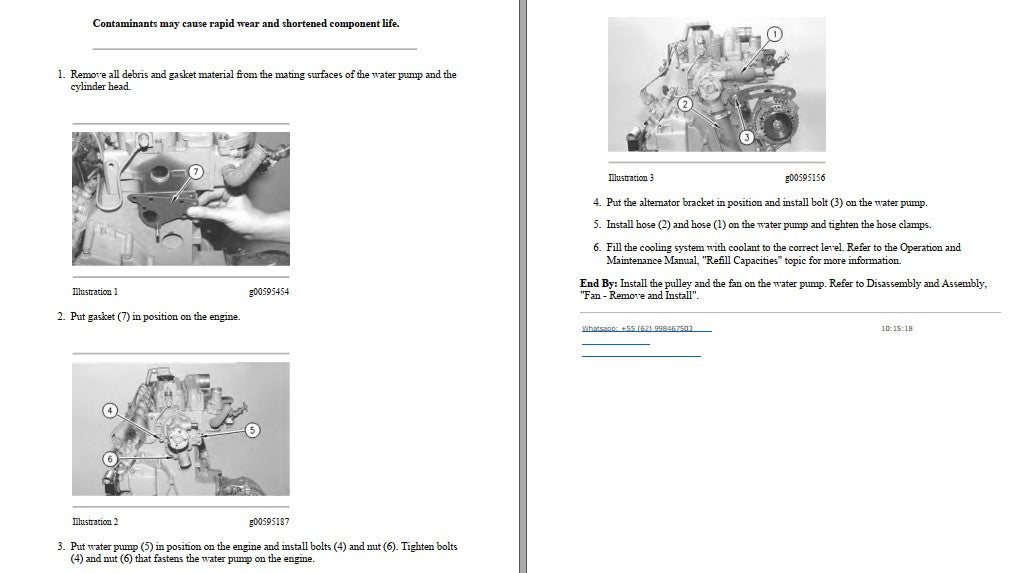

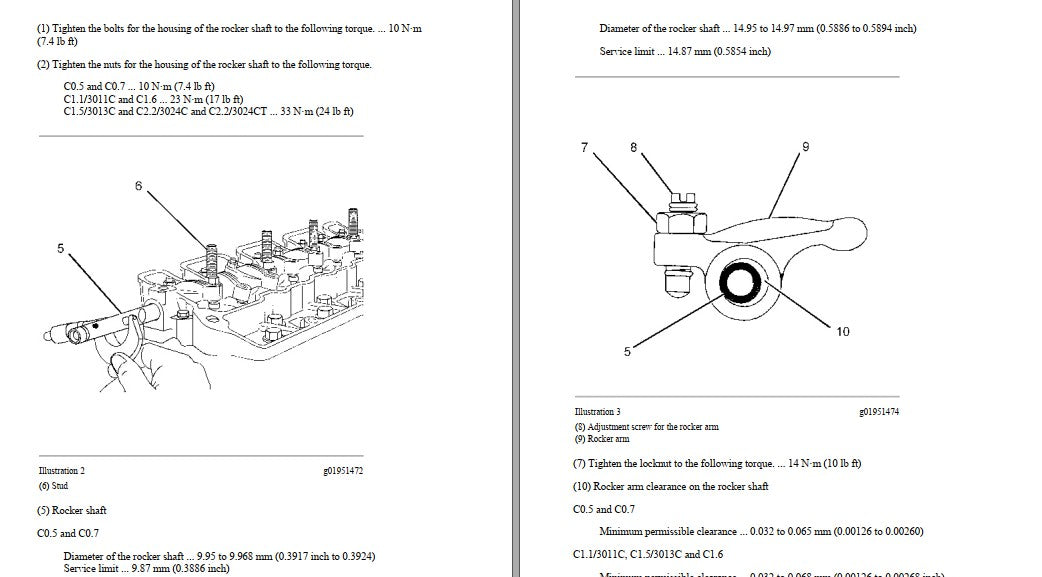

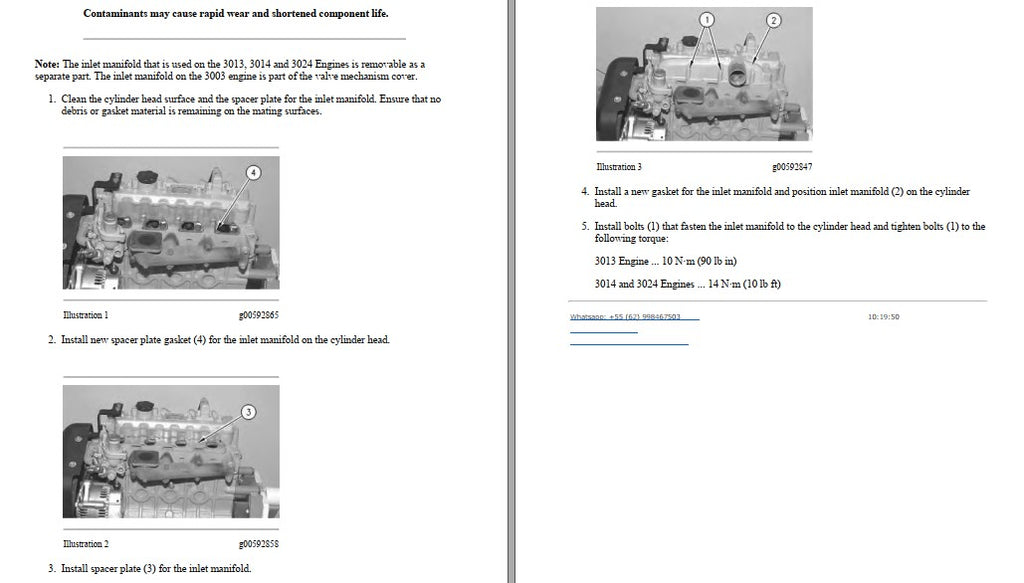

Cobre motores Caterpillar 3013C com series 3130001-UP, G3P0001-UP (versão Industrial) e CSS0001-UP (versão Machine), publicado em 2007. O documento contempla tabelas comparativas de torque para variantes relacionadas — 3003, 3013, 3014, 3024, C0.5, C0.7, C1.1/3011C, C1.5/3013C, C1.6 e C2.2/3024C/CT — permitindo uso em diferentes configurações. Inclui sequências numeradas de aperto do cabeçote para motores de 4 cilindros, vistas explodidas do virabrequim, eixo dos balancins, bomba d'água e coletor de admissão, além de fotos passo a passo dos procedimentos de instalação. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3013C
- Tipo: Motor Industrial
- Páginas: 552
- Tamanho: 25.8 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Data de Publicação: 2007
- Series: 3130001-UP, G3P0001-UP (Industrial Engine); CSS0001-UP (Engine - Machine)
- Variantes cobertas: 3003, 3013, 3014, 3024, C0.5, C0.7, C1.1/3011C, C1.5/3013C, C1.6, C2.2/3024C, C2.2/3024CT
Procedimentos e Sistemas Cobertos
Sistema de virabrewn (crankshaft) com instalação, end play e bearing journals; cabeçote e parafusos do cabeçote com sequência numerada de aperto; eixo dos balancins (rocker shaft), balancins (rocker arms) e pushrods; coletor de admissão (inlet manifold); bomba d'água e sistema de arrefecimento; linha externa de óleo; bomba injetora e mangueira de combustível; bicos injetores (fuel injection nozzles); filtro de combustível; housing dianteiro; polia e ventilador; regulador de temperatura da água.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do cabeçote (3013, 3014, 3024 Engines): 100 N·m (74 lb ft)
- Torque dos parafusos do cabeçote (3003 Engine): 51 N·m (38 lb ft)
- Torque do retentor do virabrequim (C1.5/3013C, C2.2/3024C, C2.2/3024CT): 52 N·m (38.3 lb ft)
- Crankshaft end play (C1.5/3013C): 0.10 a 0.40 mm — limite de serviço 0.50 mm
- Diâmetro do eixo dos balancins (C1.5/3013C): 14.95 a 14.97 mm — limite 14.87 mm
- Torque das porcas do rocker shaft housing (C1.5/3013C): 33 N·m (24 lb ft)
- Espessura padrão da arruela de encosto do virabrequim: 2.95 a 3.00 mm — limite 2.80 mm
- Torque dos parafusos do coletor de admissão (3014 e 3024): 14 N·m (10 lb ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques específicos do motor 3013C e suas variantes?
Sim, inclui tabelas completas de torque por configuração. Exemplos: cabeçote 100 N·m (74 lb ft) para 3013/3014/3024, retentor do virabrequim 52 N·m (38.3 lb ft) para C1.5/3013C, e porcas do rocker shaft housing 33 N·m (24 lb ft).
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
