O Manual de Serviço Midea LSD10B1 e LSD12B1 é o documento técnico em PDF, com 100 páginas em português, escrito para a rede autorizada da Lava e Seca Storm Wash Inverter. Reúne códigos de erro, análise de falhas, desmontagem passo a passo, teste de componentes e vistas explodidas com código de peça. Serve para achar o defeito, medir o que precisa ser medido e remontar a máquina na ordem certa.
Destaques deste material
- Um volume só para oito versões da Lava e Seca Storm Wash Inverter: LSD10B1, LSD10B2, LSD12B1, LSD12B2, LSD10X1, LSD10X2, LSD12X1 e LSD12X2.
- Revisão 02, de abril de 2019, com identificação do produto pela etiqueta e pelo número de série.
- Vistas explodidas por modelo, com código de peça de 14 dígitos: motor ZXGN-420-8-14L de 420 W, bomba TP-65-27-2-12L de 127 V, correia de 1274 mm e filtro de linha 250 V / 12 A.
- Máquinas de 10 kg e 12 kg em 127 V e 220 V, com códigos de peça distintos por tensão.

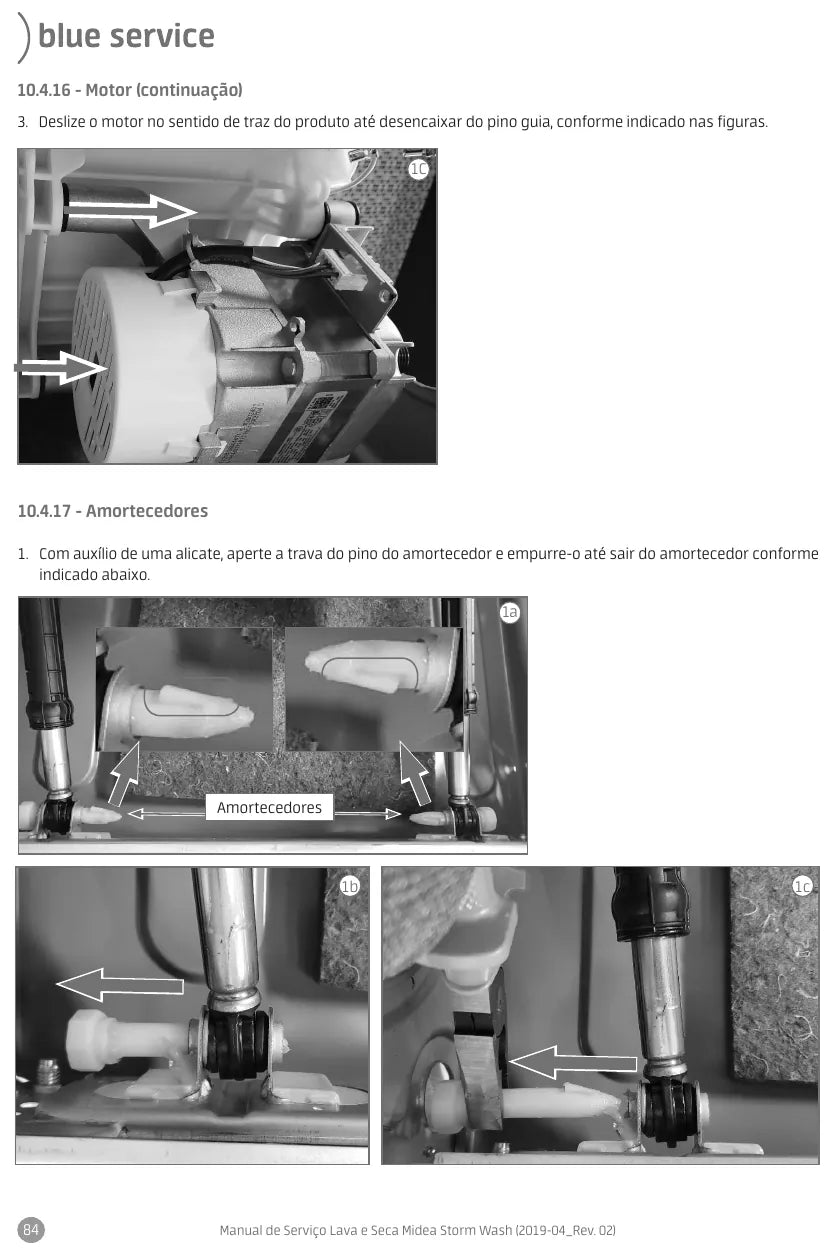

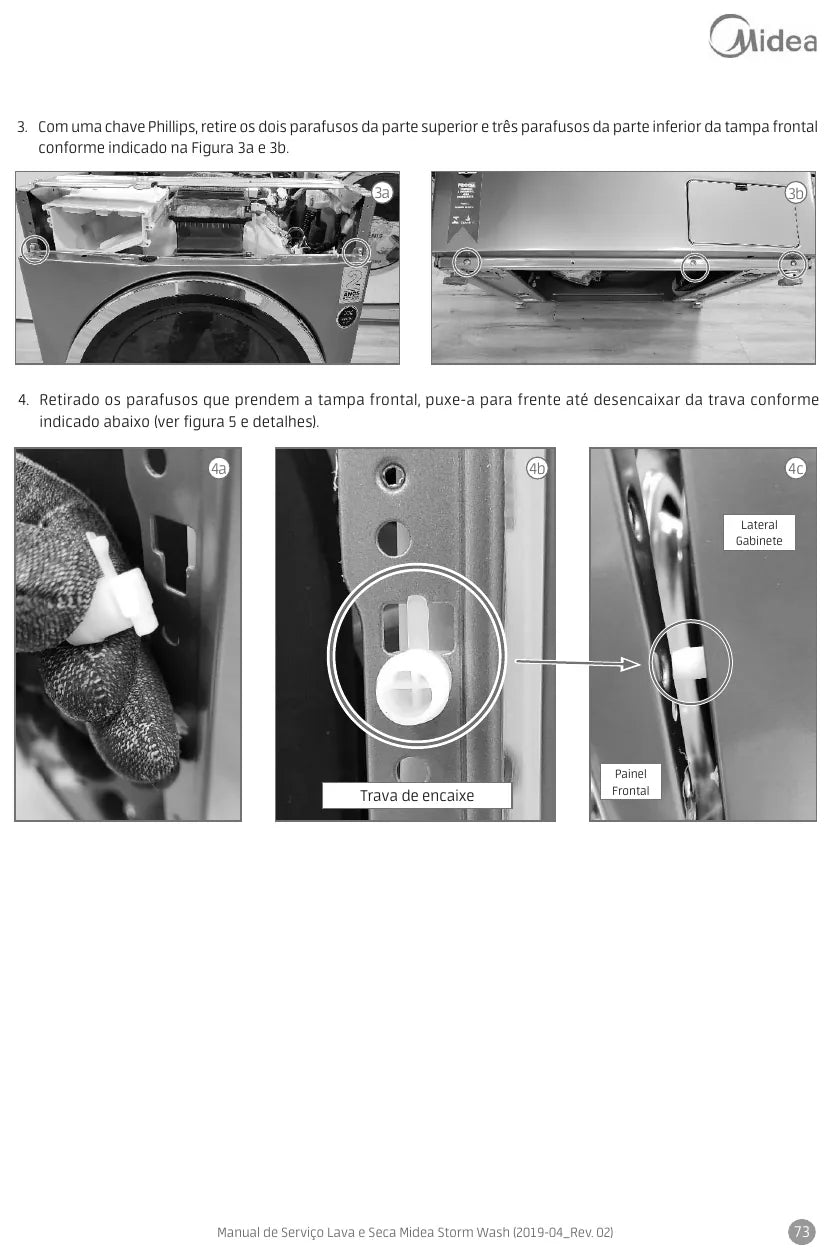

- Desmontagem e remontagem em 18 blocos, da gaveta de sabão ao cesto, contrapesos, túnel de ar e tampa traseira.

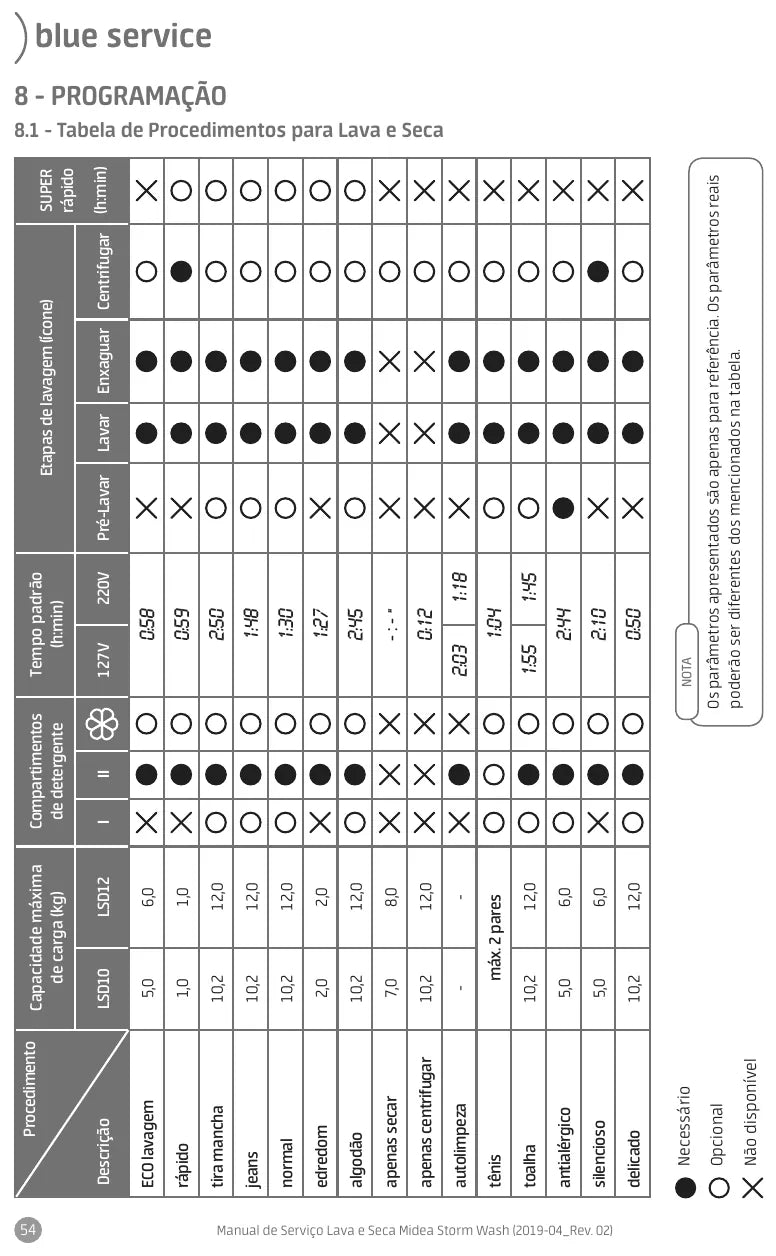

- Anexo com a tabela de resistência ôhmica dos sensores, para conferir NTC e sensor de nível com o multímetro.
O que este documento cobre
- Identificação do produto pela etiqueta e pelo número de série
- Características técnicas gerais e dimensões
- Componentes e peças em vistas explodidas por modelo
- Diagrama elétrico

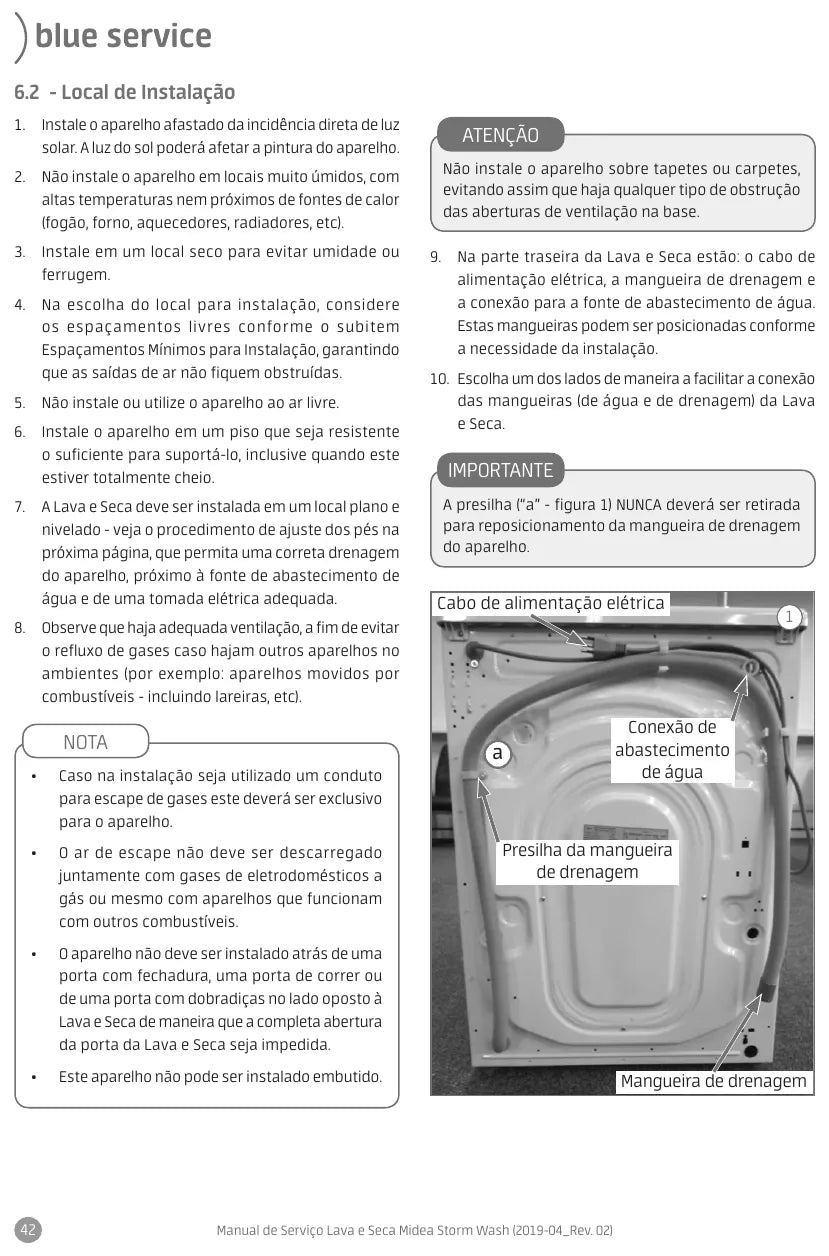

- Instalação: local, mangueira de entrada e mangueira de drenagem
- Instruções para a instalação elétrica
- Informações operacionais: seletor de programas e painel de controle
- Tabela de procedimentos e programação da Lava e Seca
- Limpeza e higienização do dispenser e do filtro da bomba de drenagem
- Códigos de erro
- Análise de falhas
- Desmontagem e remontagem
- Teste dos componentes
- Anexo I: tabela de resistência ôhmica dos sensores
Por que vale a pena
- A desmontagem segue a sequência de fábrica, na ordem em que a máquina abre e fecha sem sobrar peça.
- O diagnóstico vem por sintoma: do código no visor à matriz de análise de falhas até o teste do componente.
- A tabela de resistência ôhmica diz o valor esperado de cada sensor, o que separa peça boa de peça queimada.
- O teste de bancada da placa, das válvulas de entrada e da eletrobomba evita trocar componente sadio.
- As vistas explodidas trazem o código da peça, então o orçamento sai com o número na mão.
Para quem é
- Técnicos de assistência autorizada e oficinas de linha branca.
- Eletricistas e reparadores autônomos de lavadoras e lava e seca.
- Lojas de peças que precisam confirmar código por modelo e por tensão.
- Donos de máquina com prática em elétrica que querem entender o defeito antes de chamar o técnico.
Perguntas frequentes
Meu modelo está coberto?
O manual atende LSD10B1, LSD10B2, LSD12B1, LSD12B2, LSD10X1, LSD10X2, LSD12X1 e LSD12X2, nas capacidades de 10 kg e 12 kg, em 127 V e 220 V.
Tem código de erro e o que fazer em cada um?
Tem. Há o capítulo de códigos de erro, a matriz de análise de falhas e o capítulo de teste dos componentes, que fecham o caminho do defeito até a peça.
Dá para tirar o código da peça daqui?
Sim. As vistas explodidas trazem o código completo de 14 dígitos, separado por modelo e por tensão, incluindo motor, bomba, correia e filtro de linha.
Quando recebo o arquivo?
A entrega é por download imediato após a confirmação do pagamento. São 100 páginas em PDF, em português, para consultar no celular ou imprimir na oficina.
