O Manual de Serviço Midea LSA081, LSC101 e LSX121 é o documento técnico em PDF, com 144 páginas em português, que a rede autorizada usa para atender doze códigos de lava e seca da marca. Reúne códigos de erro, análise de falhas, auto-teste, teste de componentes, tabela de resistência ôhmica dos sensores, diagramas elétricos, desmontagem e remontagem, além das vistas explodidas com a lista de peças modelo a modelo.
Destaques deste material
- Um único volume de 144 páginas para doze modelos de lava e seca Midea: LSA081/082/101/102, LSC081/082/101/102, LSC121/122 e LSX121/122.
- Cobre as três capacidades da linha: 8,0/6,0 kg, 10,1/7,0 kg e 12,0/8,0 kg de lavagem e secagem.
- Traz as versões 127 V (1450 W) e 220 V (1750 W), 60 Hz, com índice de proteção IPX4, na revisão 02 de dezembro de 2018.
- Listas de peças com código Midea item a item: motor AC trifásico de 500 W, bomba de drenagem de 35 W, correia de 1274 mm e capacitor de 2,5 uF/450 V.
- Seção completa de diagnóstico com códigos de erro, análise de falhas, auto-teste e teste individual de placa, pressostato e motoventilador.
- Anexo com a tabela de resistência ôhmica dos sensores de lavagem, indispensável para medir termistor na bancada.
O que este documento cobre
- Identificação da máquina pela etiqueta e pelo número de série
- Características técnicas gerais e dimensões
- Descrição do aparelho, acessórios e componentes
- Vistas explodidas e lista de peças por modelo
- Diagramas elétricos
- Instalação hidráulica: mangueiras de entrada e de drenagem
- Instruções para a instalação elétrica

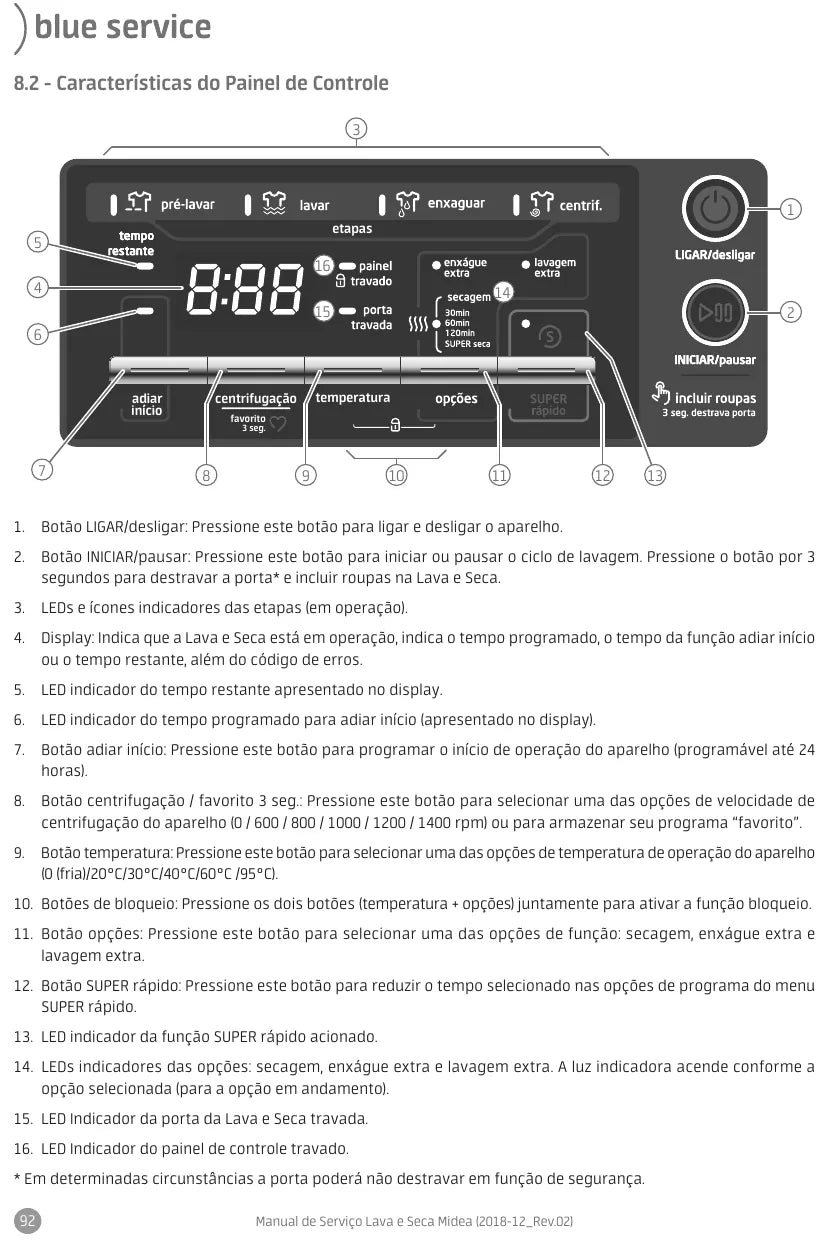

- Seletor de programas e painel de controle
- Programas de lavagem e dispenser de detergente

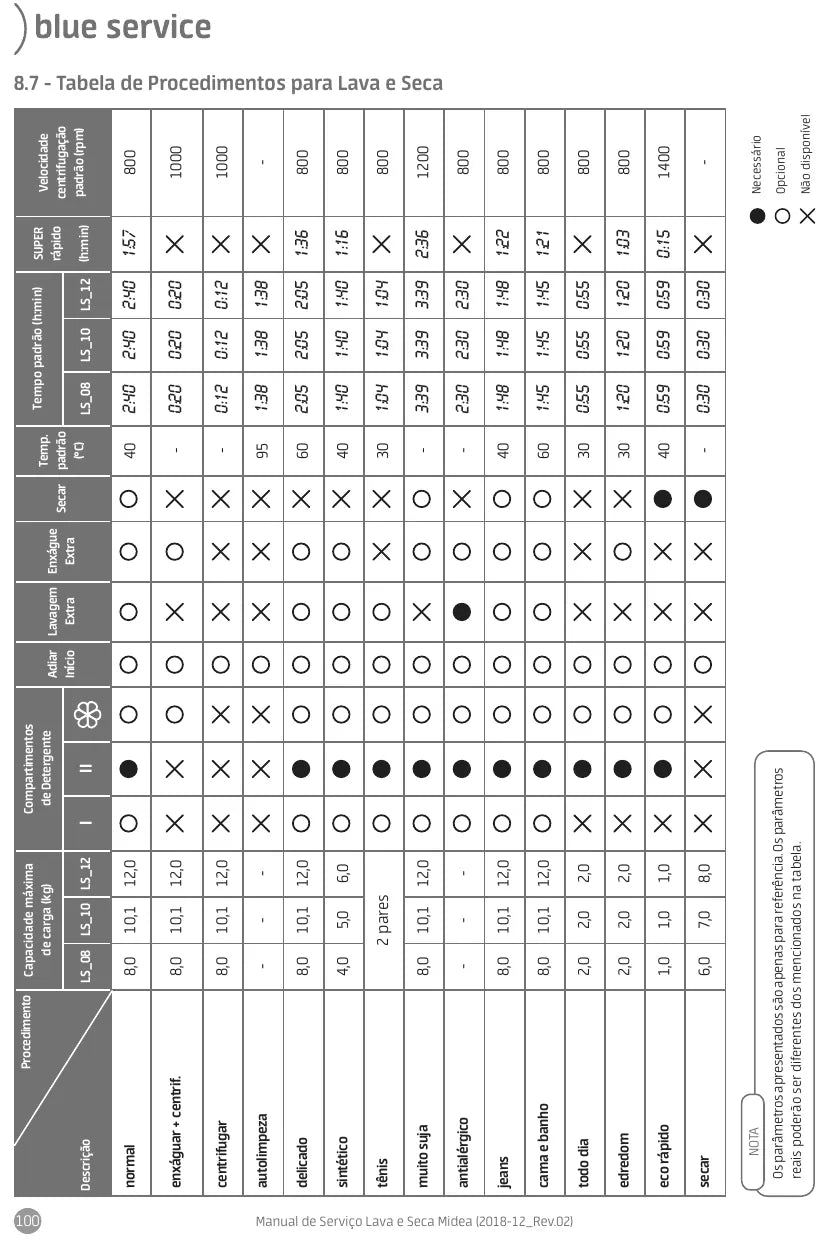

- Tabela de procedimentos da lava e seca
- Limpeza e manutenção
- Códigos de erro e análise de falhas

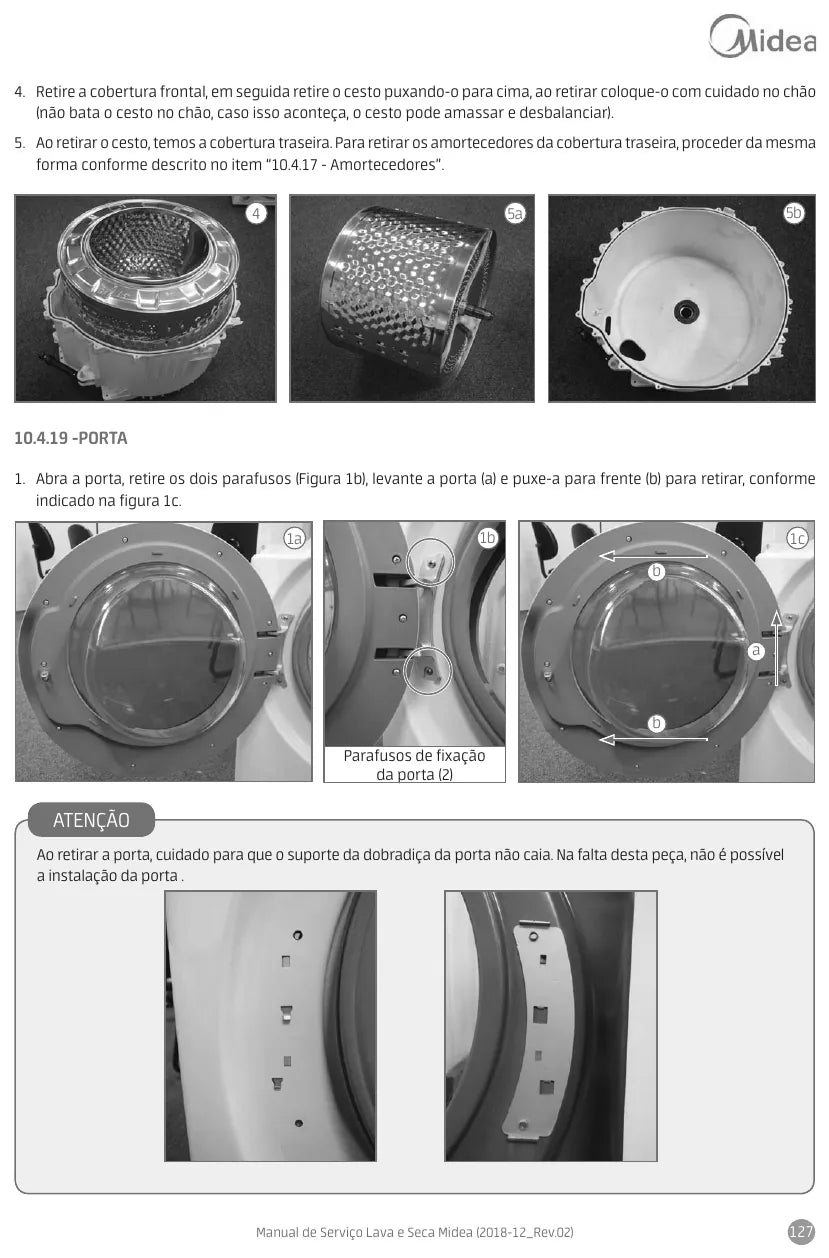

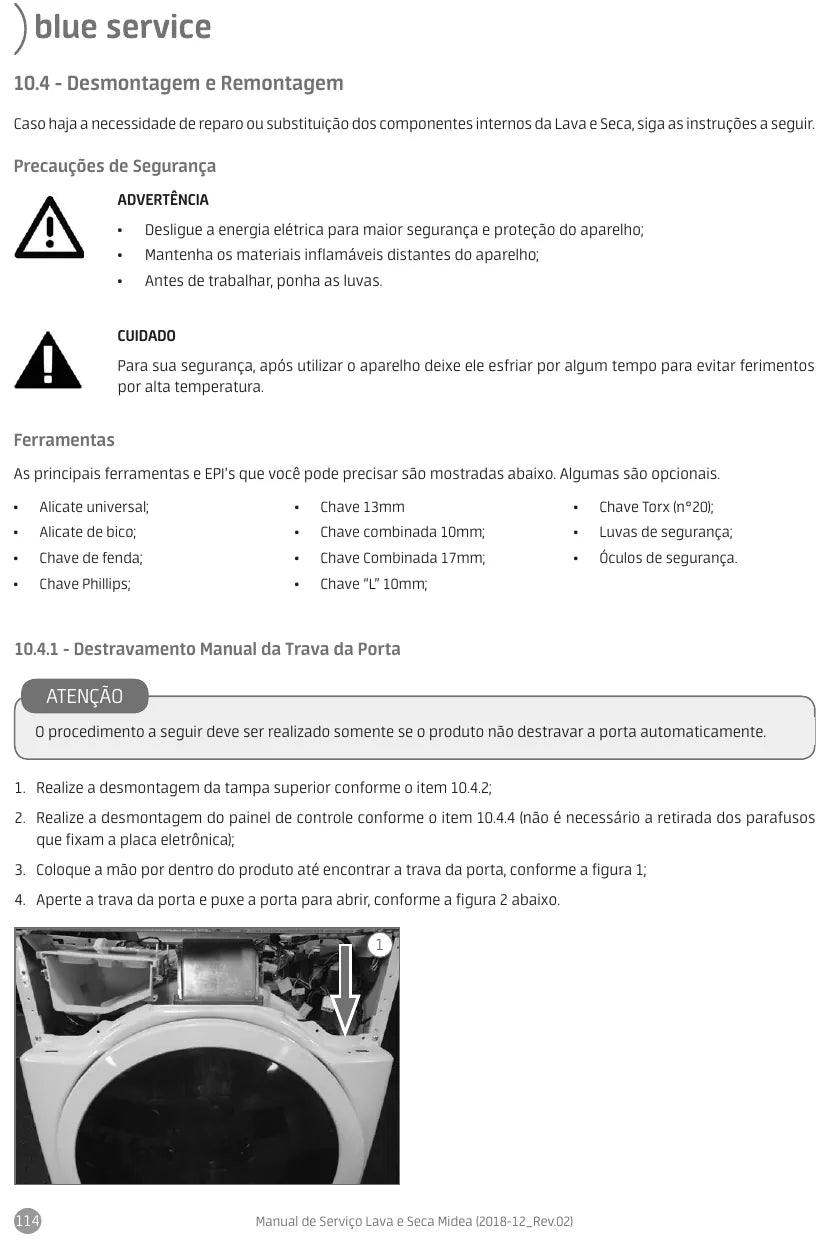

- Auto-teste, desmontagem e remontagem
- Teste dos componentes e tabela de resistência ôhmica dos sensores
Por que vale a pena
- Sequência de fábrica para desmontar e remontar a máquina, na ordem certa e sem forçar peça.
- Diagnóstico por sintoma: o código de erro e a árvore de falhas levam direto ao componente suspeito.
- Teste individual de placa, pressostato, motor e motoventilador, com a tabela de resistência para dizer se a peça está boa.
- Doze códigos de modelo no mesmo volume, então um documento só atende quase toda a linha lava e seca da marca.
- Vistas explodidas com código de peça para comprar a peça certa na primeira vez.
Para quem é
- Técnicos de assistência autorizada e independente de linha branca.
- Oficinas que atendem lava e seca Midea e Comfee.
- Frotistas de lavanderias, hotéis e condomínios.
- Profissionais em formação que querem material técnico de verdade.
Perguntas frequentes
Quais modelos de lava e seca este manual atende?
São doze códigos no mesmo volume: LSA081, LSA082, LSA101, LSA102, LSC081, LSC082, LSC101, LSC102, LSC121, LSC122, LSX121 e LSX122, nas capacidades 8,0/6,0 kg, 10,1/7,0 kg e 12,0/8,0 kg.
Como recebo o arquivo depois da compra?
O download é imediato. Assim que o pagamento é confirmado, o PDF fica disponível para baixar e você guarda no computador, no celular ou no tablet da oficina, sem prazo de entrega e sem frete.
Ele explica os códigos de erro que aparecem no painel?
Sim. Há uma seção de códigos de erro com a análise de falha correspondente, mais a rotina de auto-teste e o teste individual dos componentes.
Serve para 127 V e para 220 V?
Sim. O manual traz as duas versões, 127 V com 1450 W e 220 V com 1750 W, ambas em 60 Hz, com os diagramas elétricos correspondentes.
