O Manual de Serviço Liebherr TH2-D504 é o volume do manual de oficina do motor diesel Liebherr D504 dedicado ao sistema mecânico de combustível, em PDF com 174 páginas em inglês. Ele trata de filtros, bombas alimentadoras, bombas injetoras rotativas Stanadyne e Lucas, bicos injetores, teoria de operação, diagnóstico, ferramentas e especificações para as versões aspirada (NA), turbo (T) e turbo com intercooler (TI) do motor de 4 cilindros e 4,5 litros.
É a parte 2 de 3 do manual de oficina do D504 (edição de outubro de 2003, publicação 10035864): o TH1 cobre o motor base e o TH3 o sistema eletrônico com bomba Stanadyne DE10, enquanto este volume trata só da injeção mecânica, com bombas rotativas Stanadyne DB2/DB4 e Lucas, aneroide e avanço de partida a frio.
Destaques deste material
- Remoção, reparo e instalação das bombas injetoras Stanadyne DB2 e DB4 e Lucas, com sincronismo da bomba e transferência da marca de ponto para a placa frontal nova.
- Bicos injetores: pressão de abertura de 238–244 bar nos motores aspirados e de 255–260 bar nos turbo, ângulo de jato de 144° e teste de vazamento de retorno.
- Torques da porca da engrenagem da bomba: 122 N·m na Stanadyne DB2, 203 N·m na DB4 e 81 N·m nas Lucas DP201/DP203.

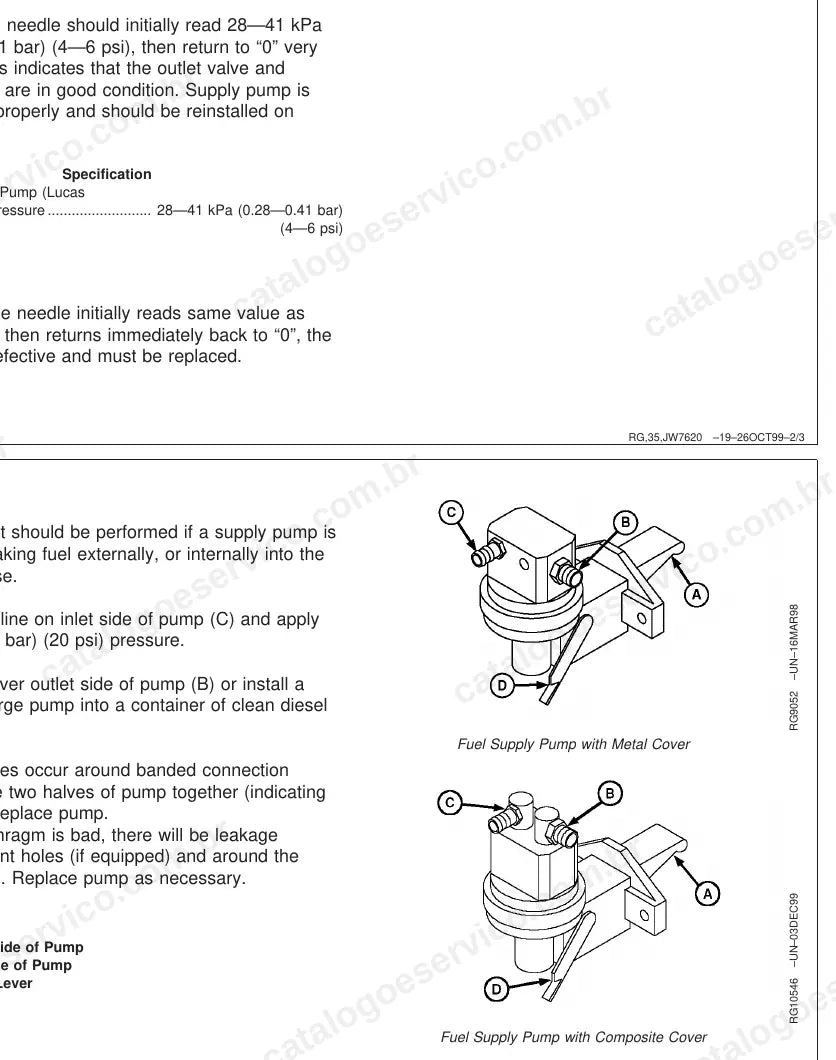

- Bomba alimentadora com pressão de 0,28–0,41 bar, teste em bancada e teste de vazamento.

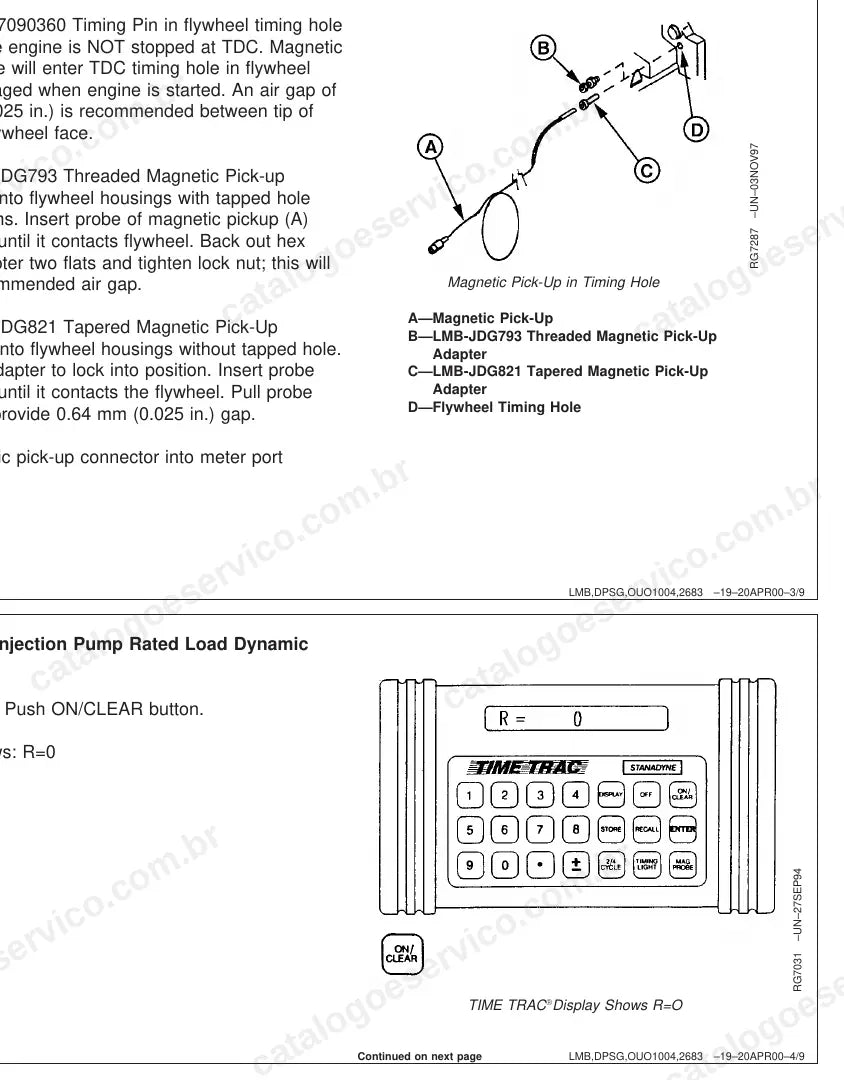

- Diagnóstico por sintoma (E1 a E8 e F1 a F3), verificação do ponto dinâmico com sensor magnético e ajuste das rotações nas bombas Lucas e Stanadyne.
- Dados gerais do D504: 106 × 127 mm, taxa de compressão de 17,6:1 (NA) e 17,0:1 (T e TI), pressão de óleo de 345 kPa na rotação nominal e peso de 387 kg.
O que este manual cobre
- Segurança
- Designação do motor, plaqueta e aplicações
- Combustíveis, lubrificantes e líquido de arrefecimento
- Filtros de combustível e separador de água
- Bombas alimentadoras Lucas e Stanadyne
- Bombas injetoras rotativas Stanadyne DB2/DB4 e Lucas

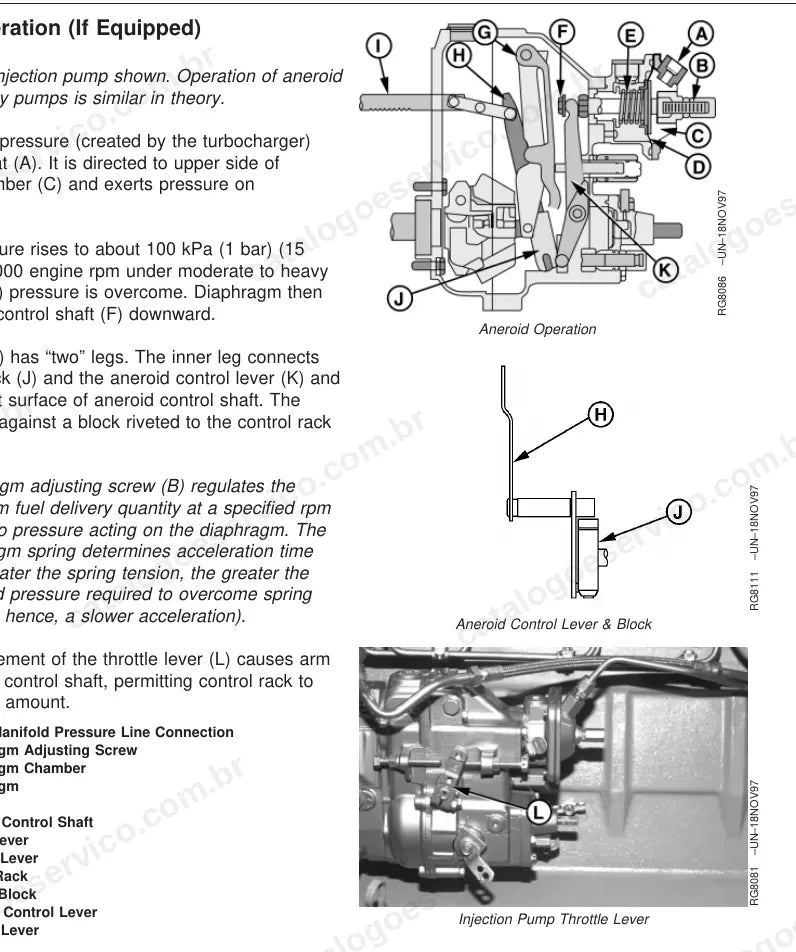

- Aneroide e avanço de partida a frio

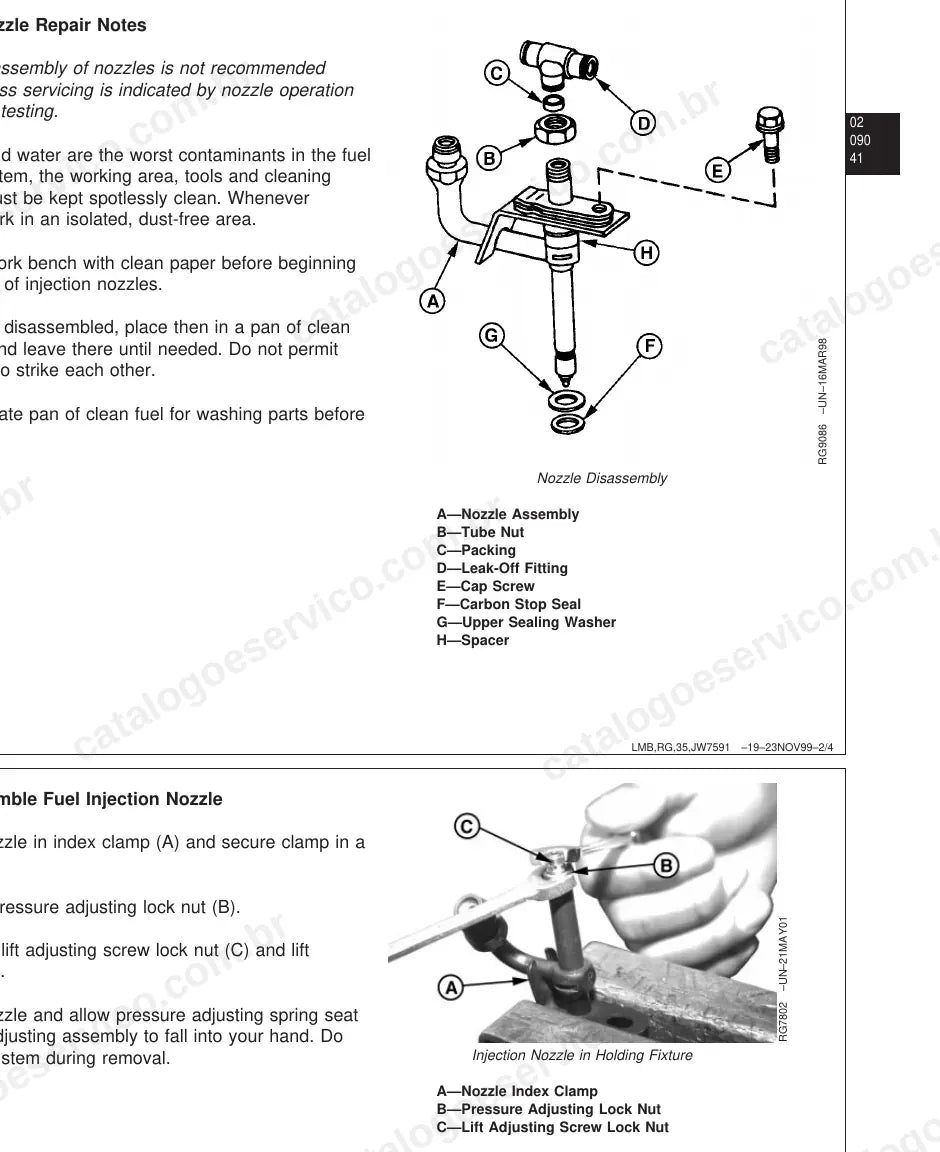

- Bicos injetores: teste, desmontagem, ajuste e instalação
- Teoria de operação do sistema mecânico de combustível
- Diagnóstico observável e testes
- Ferramentas de reparo, de diagnóstico e de fabricação própria
- Especificações de reparo e de diagnóstico
Por que vale a pena
- Sequências de remoção, reparo e instalação das bombas e dos bicos com torques de aperto de fábrica.
- Valores de teste e regulagem: pressão de abertura dos bicos, pressão da bomba alimentadora e ponto de injeção.
- Roteiros de diagnóstico por sintoma, de falha na partida a fumaça excessiva e consumo alto.
- Lista de ferramentas especiais, incluindo a ferramenta de transferência de marca de ponto que a própria oficina pode fabricar.
Para quem é
Indicado para retíficas, oficinas de bombas injetoras, mecânicos de campo e frotistas que mantêm pás carregadeiras Liebherr com motor D504 de injeção mecânica.
Perguntas frequentes
Serve para qual motor?
Para o motor diesel Liebherr D504 nas versões NA, T e TI com injeção mecânica. A tabela de aplicações cita as pás carregadeiras L512, L514, L524 e L534.
Este manual cobre o motor completo?
Este volume trata do sistema mecânico de combustível. O motor base está no TH1-D504 e o sistema eletrônico com bomba Stanadyne DE10 no TH3-D504.
Está em português?
Não. O manual está em inglês técnico, com unidades métricas seguidas das unidades americanas.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
