Descrição
Especificações

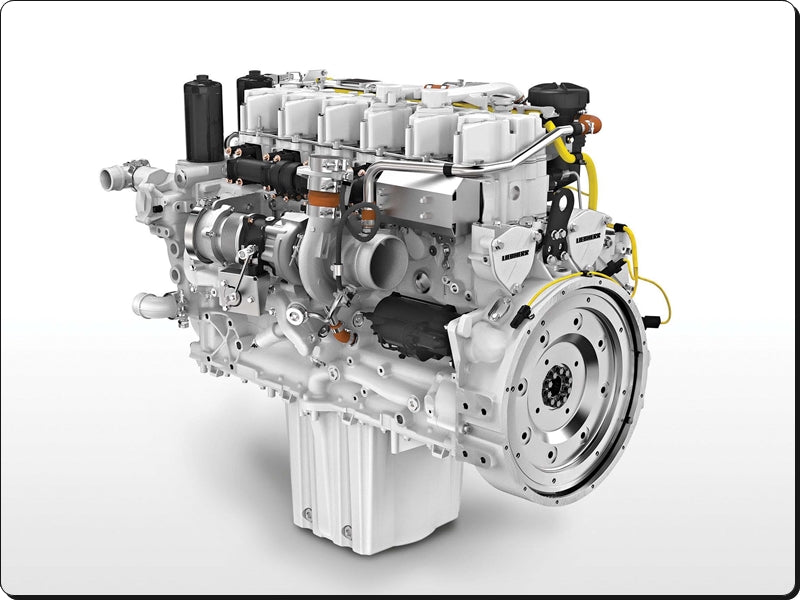

O Manual de Serviço Liebherr D846 TI reúne em 486 páginas, em inglês, a documentação técnica oficial do motor diesel de seis cilindros em linha produzido pela Liebherr Machines Bulle, na Suíça. Em formato PDF, ele percorre o motor grupo a grupo — bomba injetora em linha, bicos injetores, sistema de partida a chama, termostatos, bomba d'água, acionamento do ventilador, lubrificação, bloco, volante e carcaça, pistões e bielas, camisas, recirculação de gases (AGR), turbocompressor, balancins, cabeçote, válvulas e compressor de ar — e termina com o capítulo de falhas operacionais.
A edição de 30/11/2003 (versão 02) é dedicada ao D846 TI de 12,82 litros: diâmetro de 128 mm, curso de 166 mm, taxa de compressão 17:1, 338 kW a 1.900 rpm e peso a seco de aprox. 1.047 kg, homologado em 97/68/CE estágio 2, EPA/CARB Tier II e Euro 3.
Destaques deste material
- Bomba injetora em linha Bosch com regulador eletrônico (EDC) e bicos de 7 furos: pressão de abertura de 320 bar (novo) e 300 bar (em uso), início de injeção a 2° antes do PMS.
- Folgas de válvulas a frio: 0,50 mm na admissão e 0,60/0,40 mm no escape, com elevação de 11,3 mm (admissão) e 12,2 mm (escape).
- Ordem de ignição 1–5–3–6–2–4, virabrequim de aço com 7 mancais e 8 contrapesos forjados, camisas úmidas substituíveis e cabeçotes individuais de 4 válvulas.
- Freio motor por borboleta no escapamento e sistema auxiliar ZBS, além da recirculação de gases de escape (AGR) com trocador integrado ao arrefecimento.
- Tabelas de torques de aperto pela norma de fábrica e torques específicos que diferem dela, incluindo parafusos de cabeçote pelo método de ângulo de rotação.
- Ferramentas especiais para camisas, cabeçote e balancins, como extrator de camisas e dispositivo de medição da projeção das camisas.
O que este manual cobre
- Informações gerais, segurança e ferramentas especiais
- Descrição do produto e dados técnicos
- Esquema do motor diesel
- Orientações para revisão geral do motor
- Central de serviço de combustível (KSC)
- Bomba injetora em linha e bicos injetores

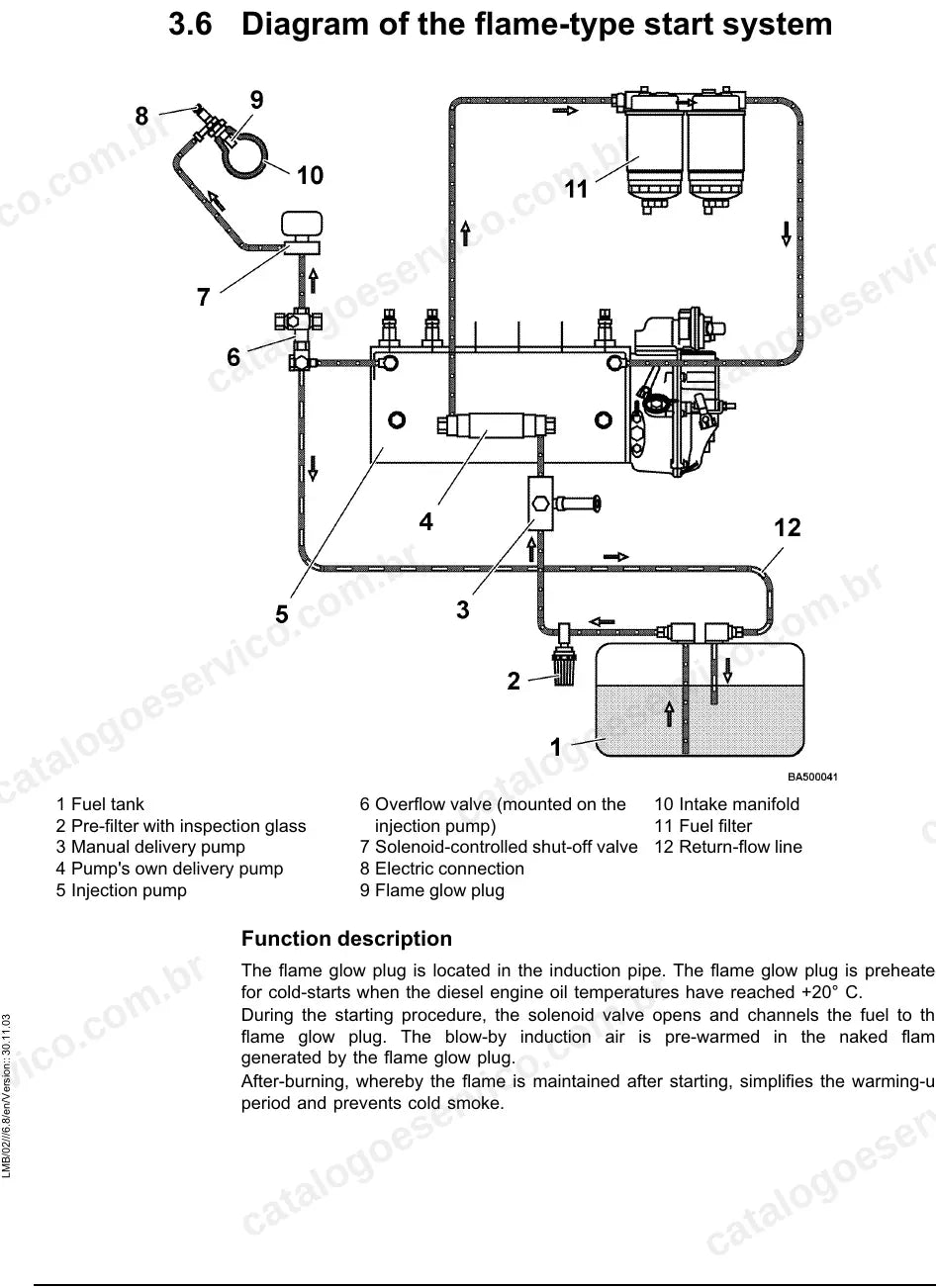

- Sistema de partida a chama e termostatos
- Bomba d'água, acionamento e ventilador
- Lubrificação
- Suporte de agregados, bloco, volante e carcaça do volante
- Pistões, bielas e camisas de cilindro
- Recirculação de gases (AGR), admissão e escape
- Turbocompressor, balancins e regulagem de válvulas
- Cabeçote, válvulas, compressor de ar e acessórios
- Falhas operacionais
Por que vale a pena
- Sequências de desmontagem e montagem de cada conjunto do motor, com torques de aperto e tolerâncias de desgaste.
- Valores de ajuste da injeção, folgas de válvulas e pressões de abertura dos bicos para regular o motor dentro da especificação.
- Tabelas de medidas de fábrica (mínimos e máximos) para avaliar mancais, buchas, engrenagens e camisas na revisão geral.
- Capítulo de falhas operacionais com causas e soluções para orientar o diagnóstico.
Para quem é
Indicado para retíficas, oficinas de motores diesel pesados, mecânicos de campo e frotistas que fazem manutenção ou revisão geral do Liebherr D846 TI e precisam dos valores de fábrica para montar e regular o motor.
Perguntas frequentes
Serve para qual motor?
Para o motor diesel Liebherr D846 TI, seis cilindros em linha, 12,82 litros e 338 kW a 1.900 rpm.
Está em português?
Não. O manual está em inglês técnico.
Traz procedimentos de revisão geral?
Sim. Há um capítulo de orientações para revisão geral e capítulos de desmontagem e montagem de pistões, bielas, camisas, cabeçote, válvulas, turbocompressor e demais conjuntos.
Como recebo?
O arquivo em PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e você pode usar o arquivo em mais de um dispositivo.
