Para quem mantém o manipulador telescópico Liebherr T 60-9, o Manual de Serviço Liebherr T 60-9 1709 05S é o documento técnico oficial em PDF, com 1.469 páginas em inglês, publicado pela Liebherr-Werk Telfs, na Áustria. Ele reúne dados técnicos, plano de manutenção, tarefas de teste e regulagem e a descrição de cada sistema: motor diesel Deutz, arrefecimento, hidráulica de trabalho com bomba reguladora e bloco proporcional, hidráulica de translação, direção, freios, sistema elétrico, eixos e cardãs, estrutura, cabine com ar-condicionado, lubrificação central, opcionais e códigos de serviço.
Edição de outubro de 2021 (versão 04) da série 1709, com foco na versão 05S a partir do número de série 20156, que usa o Deutz TCD 4.1 L4 de 115 kW em Stage V / Tier 4f; o mesmo livro traz os dados da versão 3AS a partir da série 15682, com o mesmo motor em Stage IIIA.
Destaques deste material
- Motor Deutz TCD 4.1 L4: 4 cilindros, 4.038 cm³, 609 Nm a 1.600 rpm, rotação nominal de 2.300 rpm e injeção common rail.
- Hidráulica de trabalho load sensing com bomba de 90 cm³, stand-by de 33 bar, corte LS em 250 bar e válvulas secundárias de 200 a 300 bar por função.
- Translação hidrostática com bomba H1P 115 e motor ICVD233S1A, nas versões de 30 km/h e 40 km/h, com faixas lenta, normal e rápida.

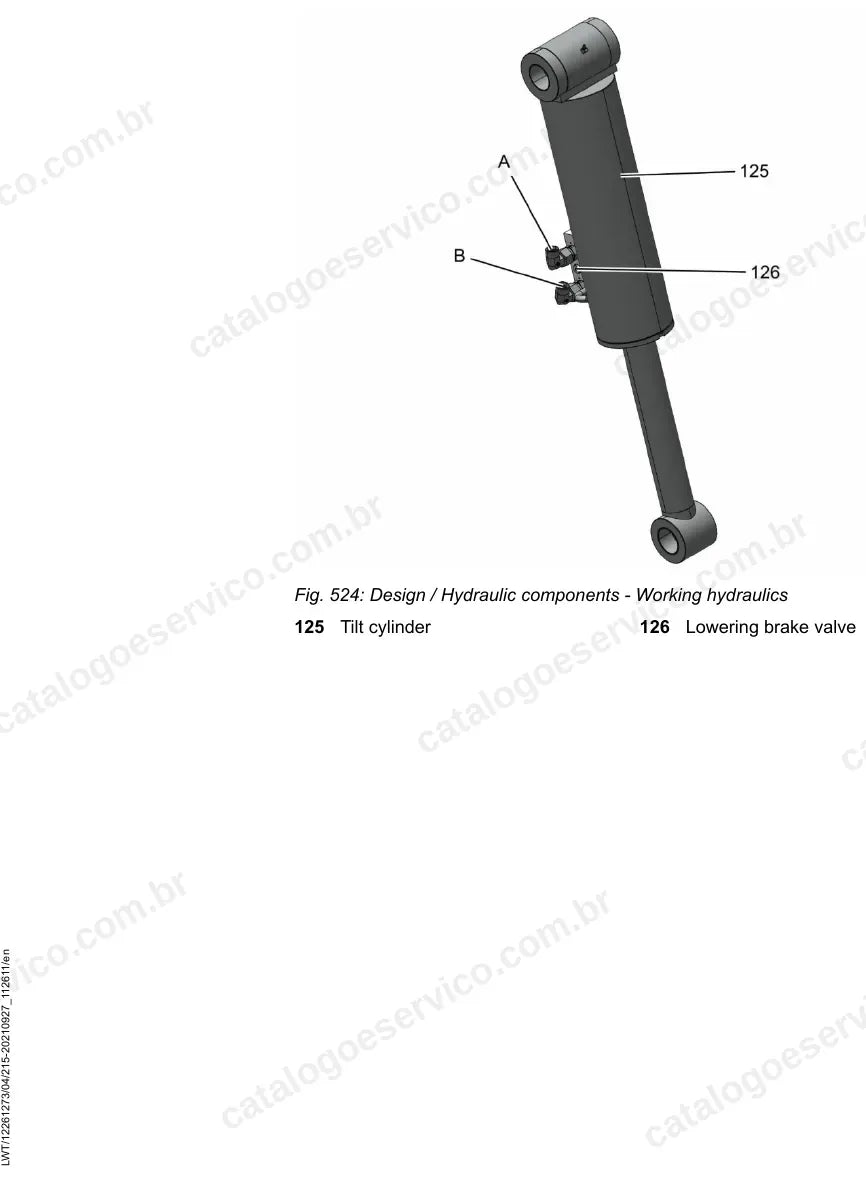

- Dimensões dos cilindros de elevação (160/80 mm, curso de 1.115 mm) e de inclinação (150/75 mm, curso de 420 mm).

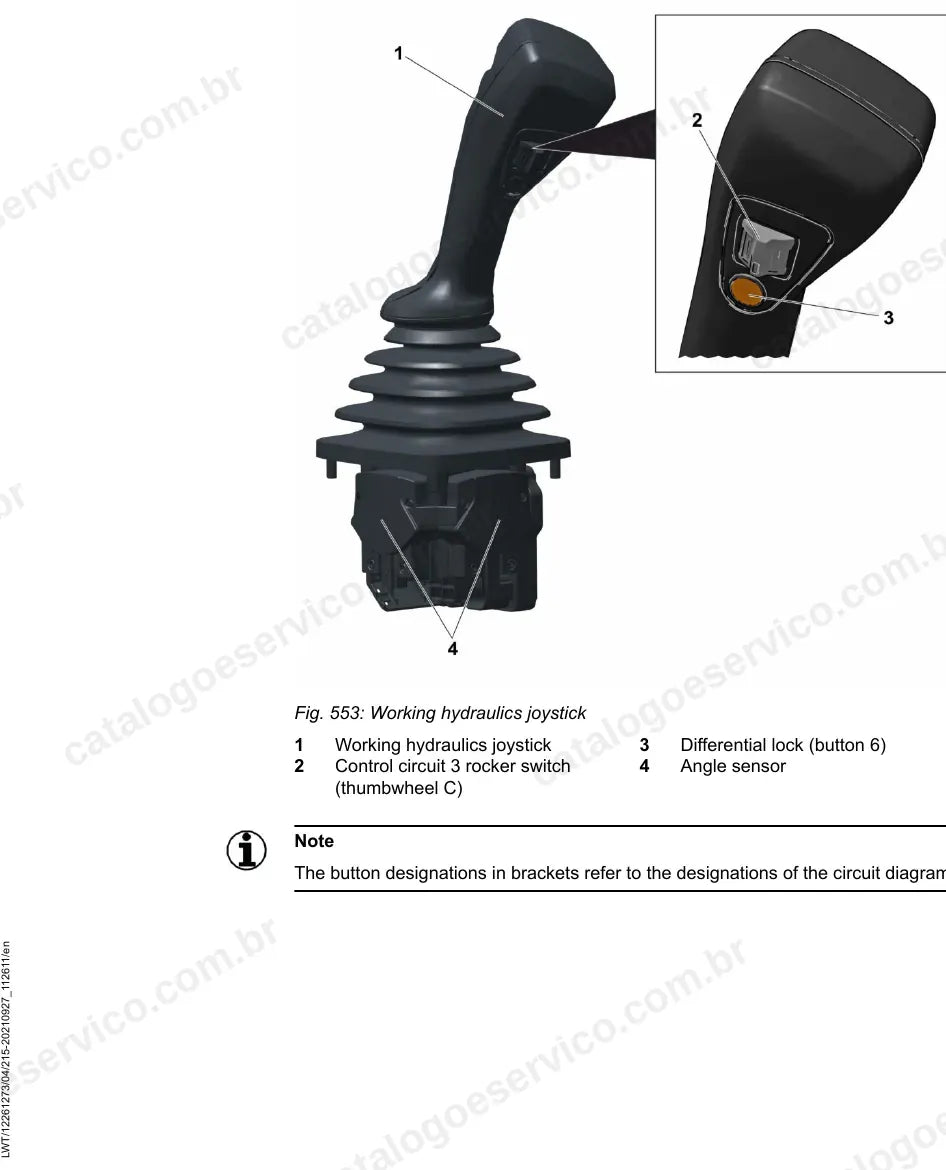

- Joystick da hidráulica de trabalho, sensor de ângulo, instalação do sensor DMS e componentes elétricos da cabine e dos compartimentos.
- Grupo de códigos de serviço e diagnóstico com tabela de falhas e software de teste e regulagem.
O que este manual cobre
- Introdução, segurança, ferramentas e solda de reparo
- Dados técnicos
- Manutenção, lubrificação, testes e regulagens
- Grupo motriz (motor diesel Deutz)
- Sistema de arrefecimento
- Hidráulica de trabalho
- Hidráulica de translação
- Componentes hidráulicos
- Sistema de direção
- Sistema de freios
- Sistema elétrico
- Translação, eixos, pneus e cardãs
- Estrutura de aço e contrapeso
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Opcionais, códigos de serviço e diagnóstico
Por que vale a pena

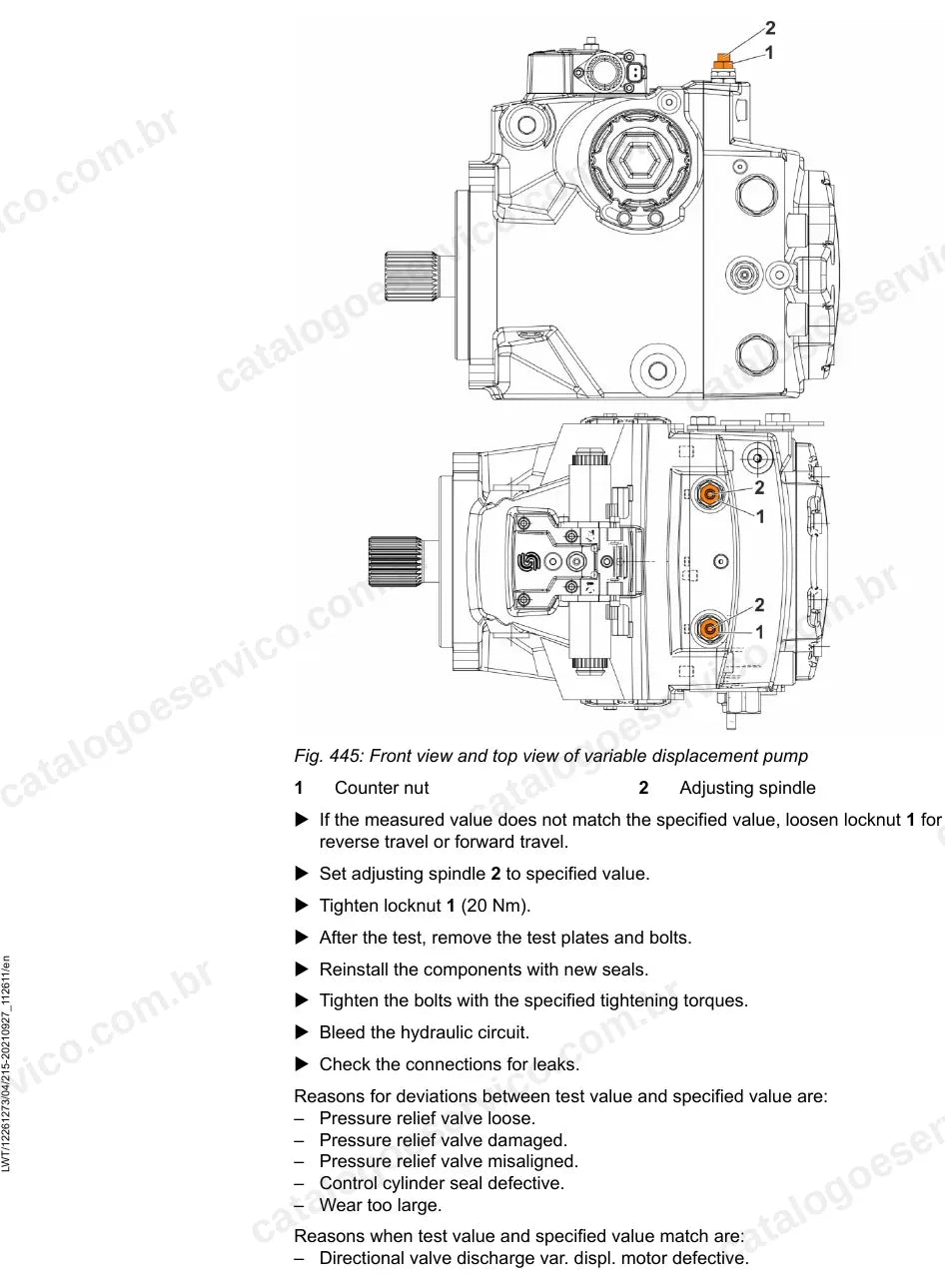

- Tarefas de teste e regulagem com valores nominais, como o ajuste das pressões de translação na bomba variável.
- Valores de pressão da hidráulica de trabalho e de translação, com stand-by, diferencial de pressão e regulagem das válvulas.
- Diagnóstico de falhas com códigos de serviço e software de teste e regulagem.

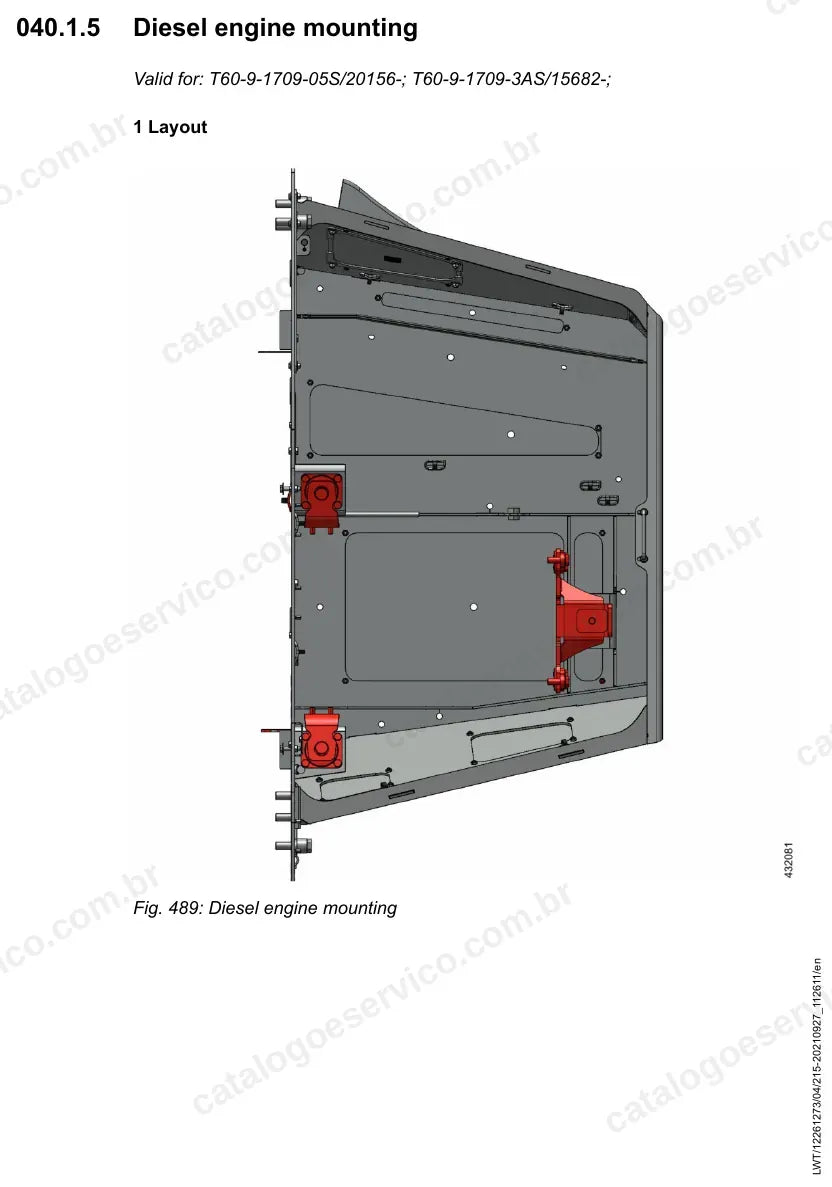

- Layout, funcionamento e ajuste de componentes como coxim do motor, motores variáveis de translação, válvula prioritária e pedal de freio inching.
Para quem é
Indicado para oficinas, mecânicos de campo, locadoras e frotistas de construção, agronegócio e logística de materiais que mantêm o T 60-9 em operação e precisam dos valores de fábrica para regular, testar e reparar a máquina.
Perguntas frequentes
Serve para qual versão do T 60-9?
Para o T 60-9 série 1709 na versão 05S, a partir do número de série 20156, e também para a versão 3AS, a partir da série 15682.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem códigos de falha?
Sim. O grupo de códigos de serviço e diagnóstico traz as falhas da máquina e o software de teste e regulagem.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
