Descrição
Especificações
O Manual de Serviço Liebherr R906 Classic / R916 Classic é o documento técnico oficial em PDF, com 848 páginas em inglês, para as escavadeiras hidráulicas de esteiras da linha Classic fabricadas pela Liebherr-France em Colmar. O livro é organizado em grupos — ferramentas, dados técnicos e manutenção, motor D 934, acoplamento e caixa de distribuição das bombas, sistema hidráulico, componentes hidráulicos, sistema elétrico, giro, translação, material rodante, opcionais, cabine e lubrificação centralizada.
Para a R 906 Classic (tipos 1139 S, 1141 NLC, 1283 LC e 1140 WLC, 105 kW) a partir da série 23145 e a R 916 Classic (1020 S, 1086 NLC, 1306 SLC, 1021 LC e 1344 WLC, 115 kW) a partir da série 17943, ambas com motor D 934 S A6 de 4 cilindros e bomba dupla DPVP 108 de controle positivo; o mesmo livro também traz os dados da R 926 Classic.
Destaques deste material
- Motor Liebherr D 934 S A6: 6,36 l, 1.800 rpm nominais, 716 Nm na R 906 e 735 Nm na R 916, folga de válvulas de 0,30/0,40 mm a frio.
- Bomba dupla DPVP 108 de pistões axiais com 2 x 215 l/min, potência de 69 kW na R 906 e 78 kW na R 916.
- Lista de verificação de regulagem com marcha lenta de 960 ±30 rpm, pressão de servo de 34 bar e corrente da válvula Y50 por modo de trabalho (L, F, E e P).
- Giro com redutor SAT 275/260, motor FMF 58 e coroa KUD 44 VJ 022-000; translação FAT 355 P com motor CMVE 108 e 3,7/6,1 km/h na R 906.
- Limites de desgaste de correntes, roletes, rodas guia e motriz, com listas de componentes do material rodante de cada modelo.

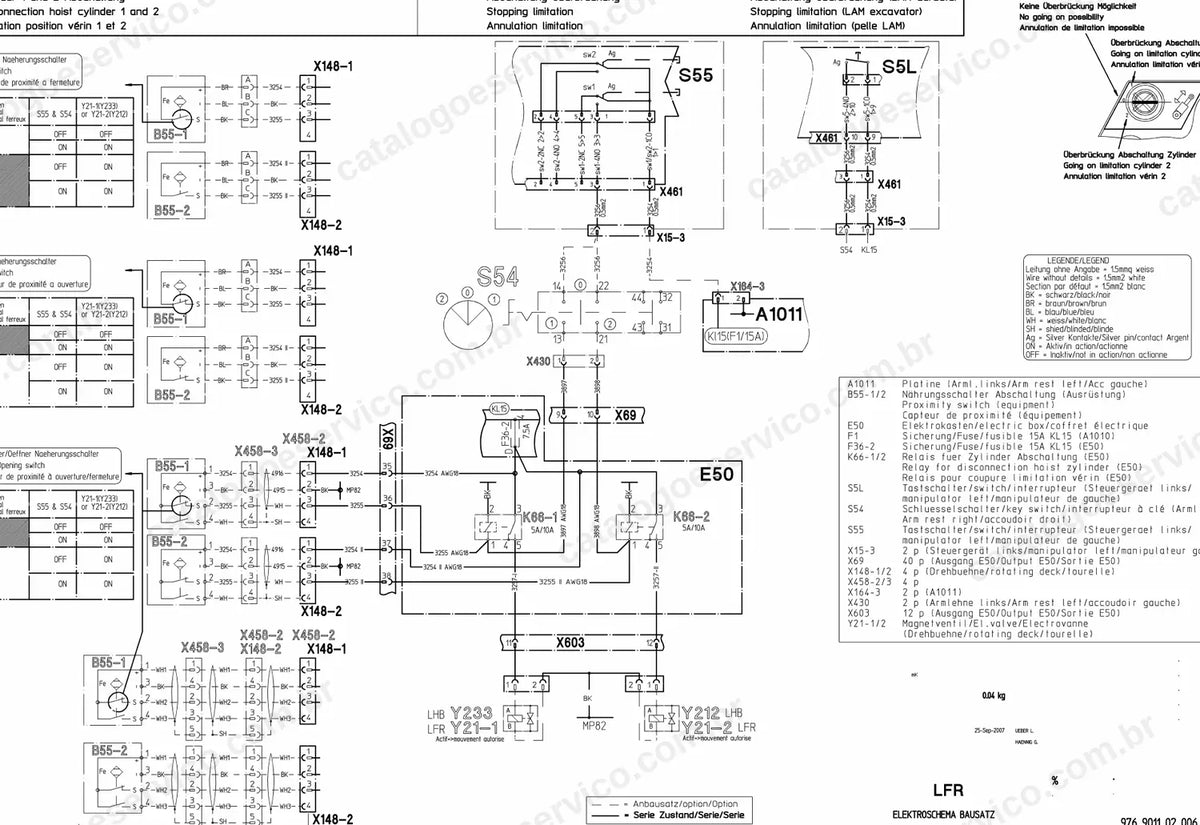

- Opcionais: martelo e tesoura com Tool Control (AHS 11 e AHS 12), rotador AS2, bomba de abastecimento, alerta de sobrecarga e limitação dos cilindros de lança e braço.
O que este manual cobre
- Informações gerais, torques e lubrificantes
- Ferramentas especiais (inclusive motores D 934 / D 936)
- Dados técnicos e diretrizes de manutenção
- Motor diesel e filtro de partículas (kit)
- Acoplamento e caixa de distribuição das bombas
- Sistema hidráulico, regulagens e esquemas
- Componentes hidráulicos (bombas, motores, cilindros e válvulas)
- Sistema elétrico, LIDIS, display e esquemas elétricos
- Redutor e freio de giro
- Coroa de giro
- Redutores de translação
- Material rodante e limites de desgaste

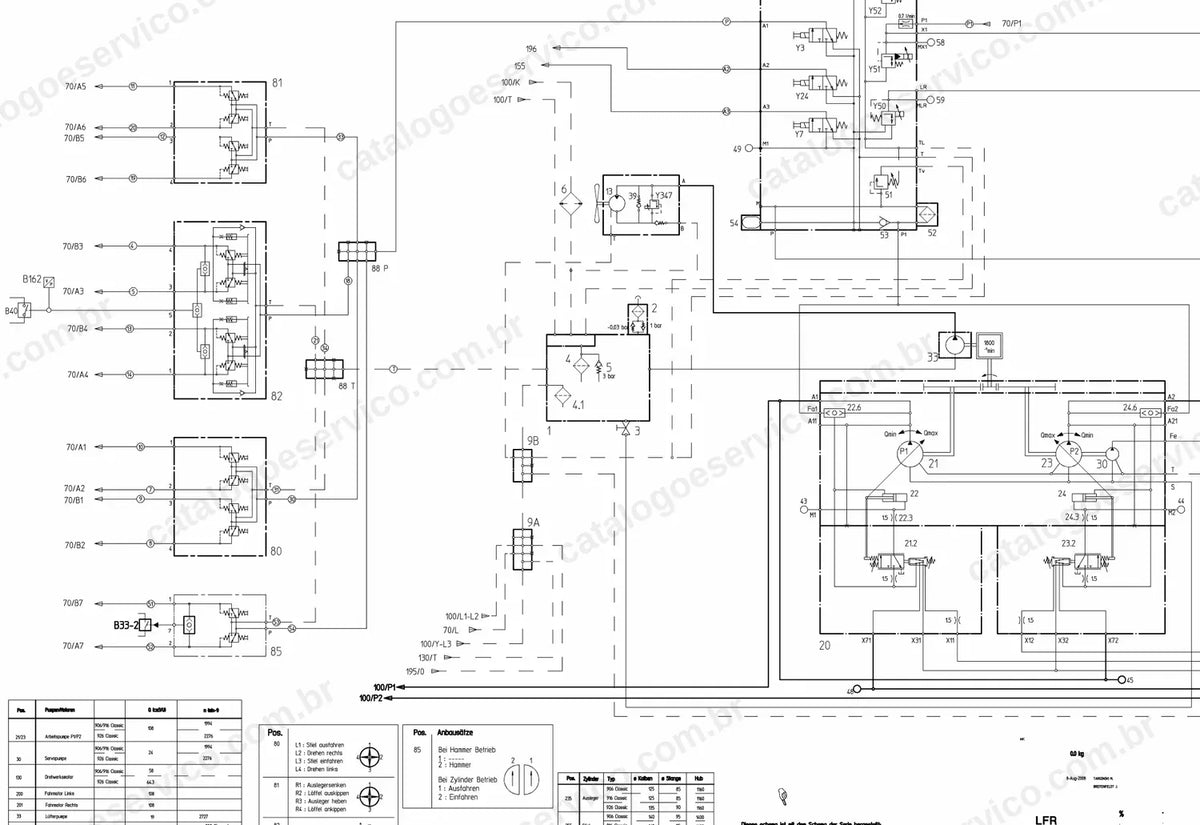

- Opcionais
- Cabine, aquecimento, ar-condicionado e lubrificação centralizada
Por que vale a pena
- Lista de verificação de regulagem passo a passo, com valores nominais, pontos de teste e correntes das válvulas solenoides.
- Remoção, instalação e partida da bomba hidráulica, além de montagem de pistões em cilindros hidráulicos e redutores de translação.

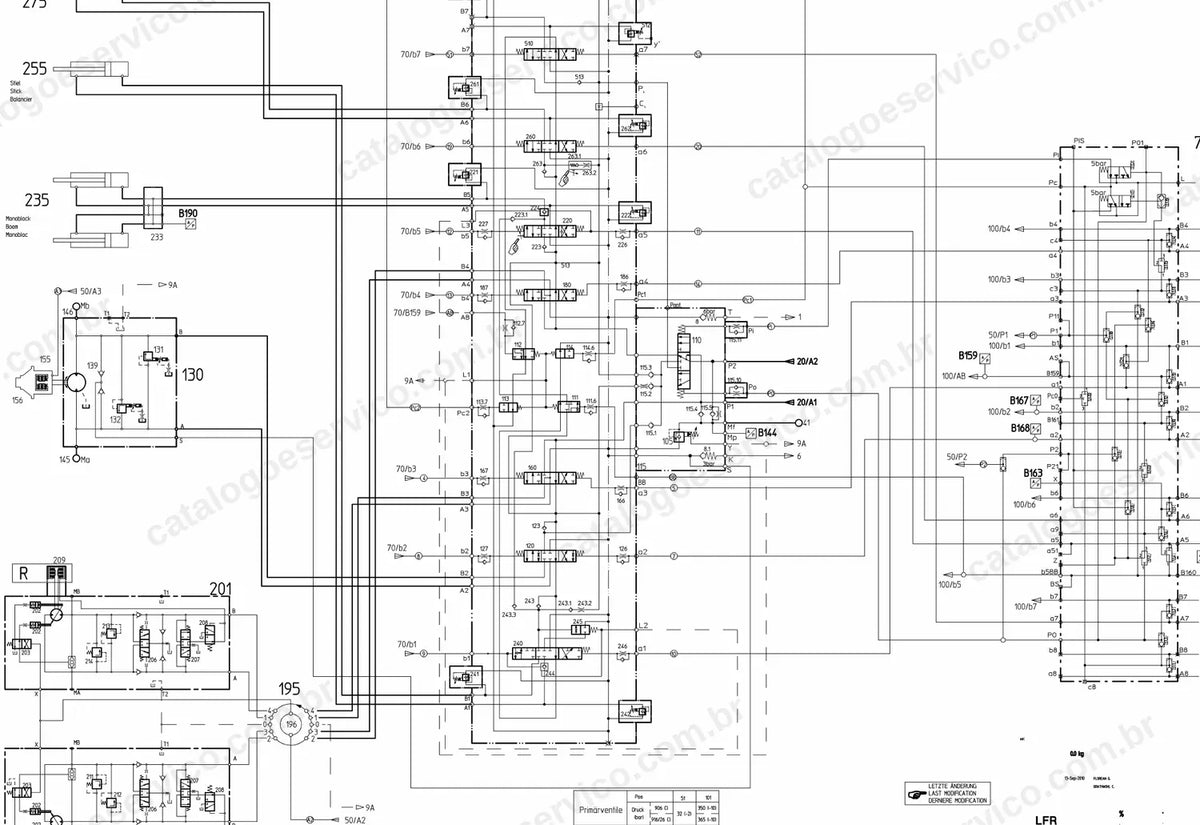

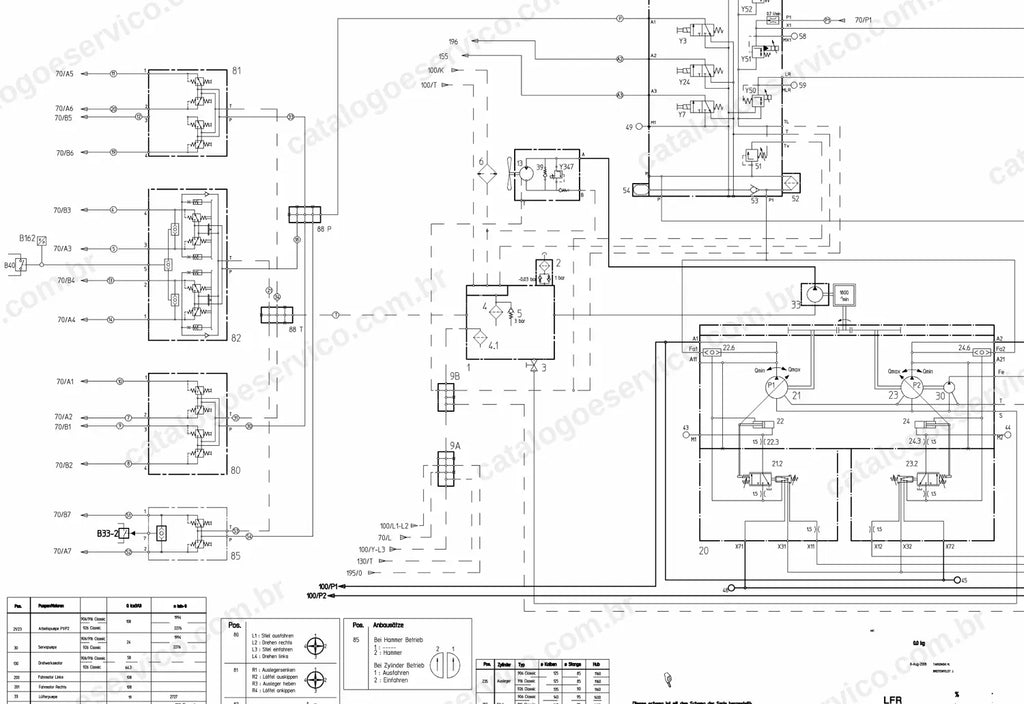

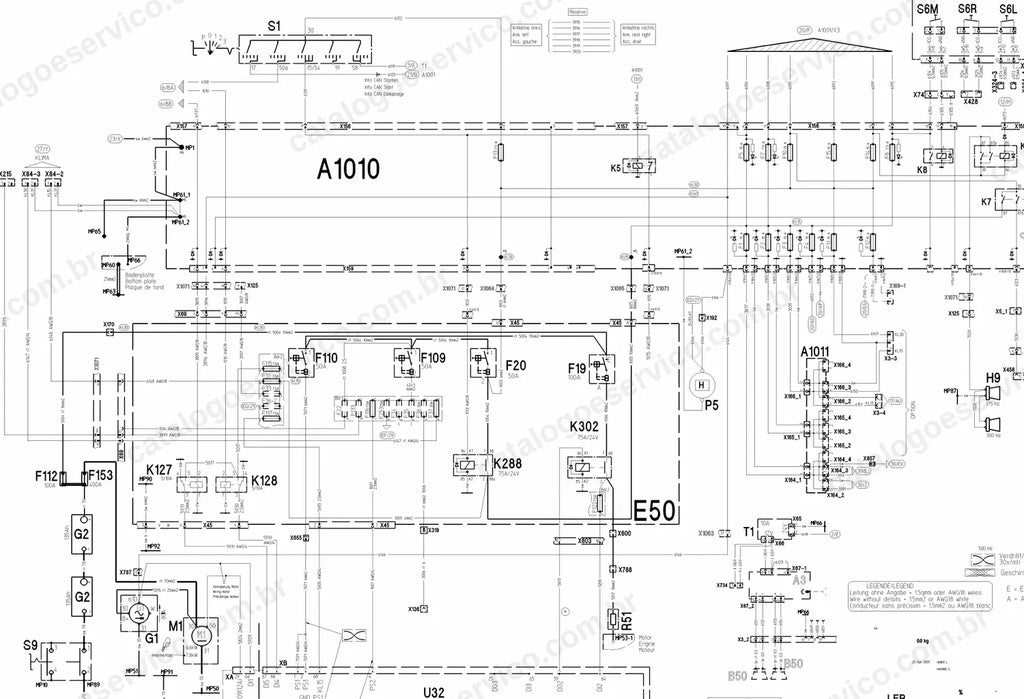

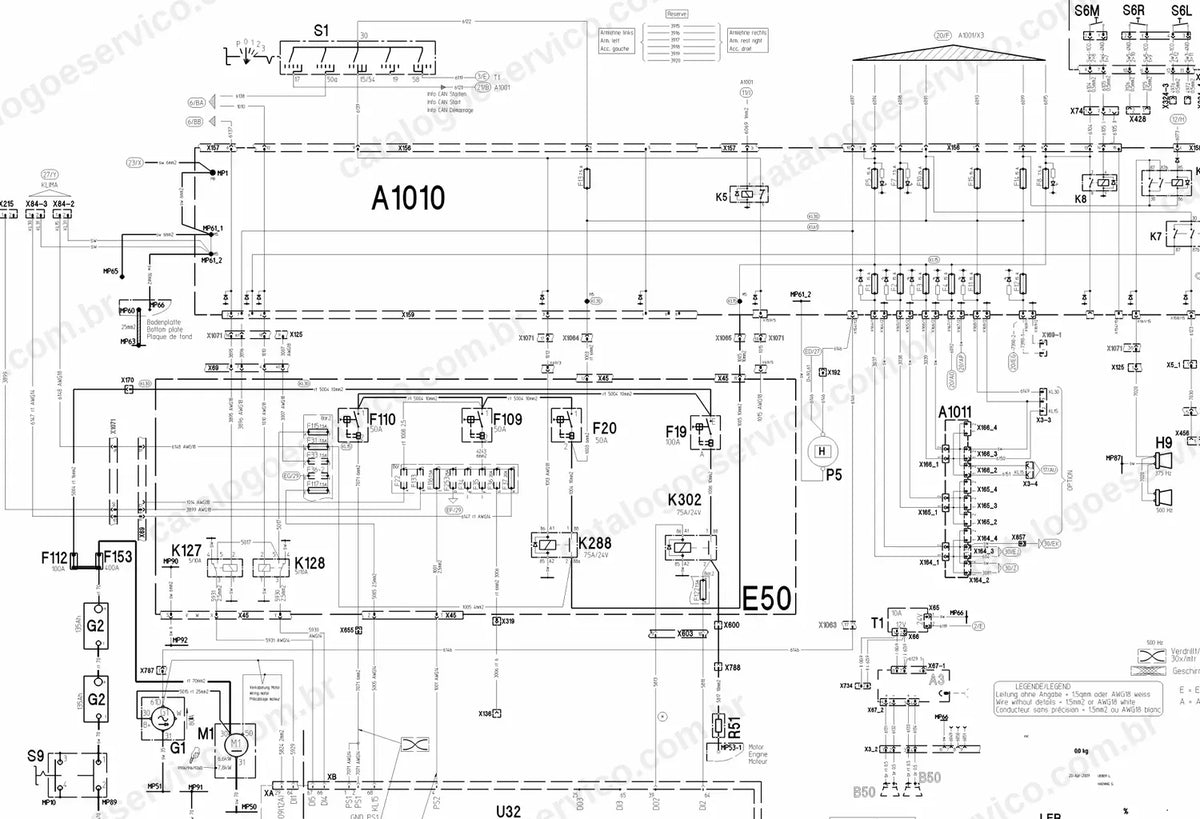

- Esquemas hidráulicos e elétricos com lista de componentes e faixas de número de série de validade de cada esquema.
- Diagnóstico de falhas do display de monitoramento, da unidade de controle e da lubrificação centralizada.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, construtoras e locadoras que mantêm R 906 Classic e R 916 Classic em obras de terraplenagem e precisam dos valores de fábrica para regular e reparar as escavadeiras.
Perguntas frequentes
Serve para qual série?
R 906 Classic a partir do número de série 23145 e R 916 Classic a partir do 17943, com os tipos S, NLC, SLC, LC e WLC listados no manual.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz os esquemas hidráulicos e elétricos das execuções padrão, com lista de componentes, além dos diagramas dos opcionais.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
