Em 1.002 páginas em inglês, o Manual de Serviço Liebherr R906 Advanced é o documento técnico oficial em PDF da escavadeira hidráulica de esteiras R 906 Advanced, produzida pela Liebherr-France em Colmar. Ele traz dados técnicos, ferramentas especiais, motor D 934 S A6 com filtro de partículas e datalogger, caixa de distribuição das bombas, regulagem hidráulica pelo menu Wizard, componentes hidráulicos, eletrônica com rede CAN, giro, translação, material rodante, opcionais, ar-condicionado e lubrificação centralizada.
O que diferencia a versão Advanced da Classic é a eletrônica: central Master A178, módulos de entrada e saída CAN, conexão ao software Sculi e um protocolo de regulagem guiado pelo menu Wizard (a partir da versão de software V137), válido para a R 906 Advanced tipos 1142 S, 1144 NLC, 1285 LC, 1143 WLC e 1366 a partir da série 18002.
Destaques deste material

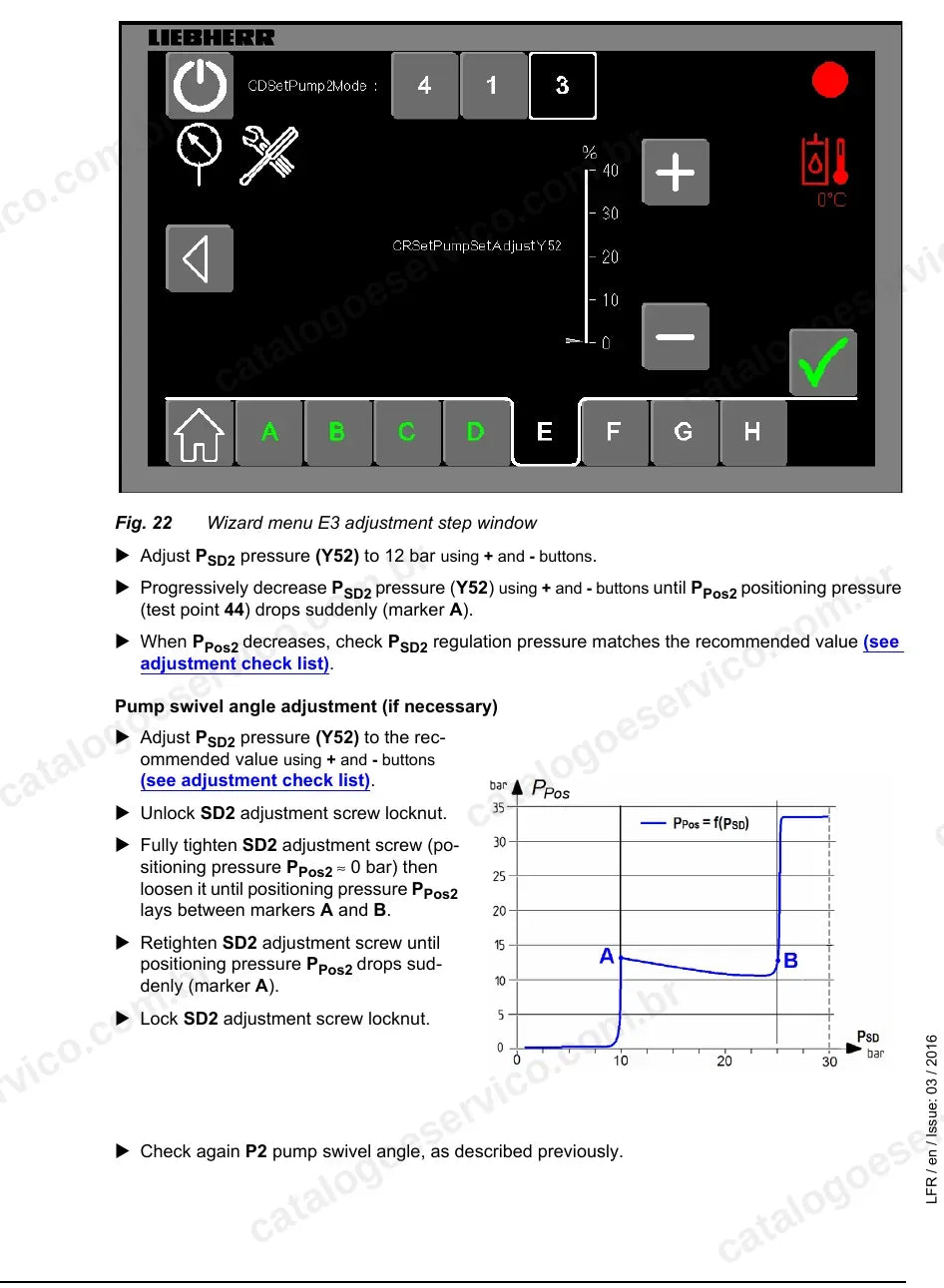

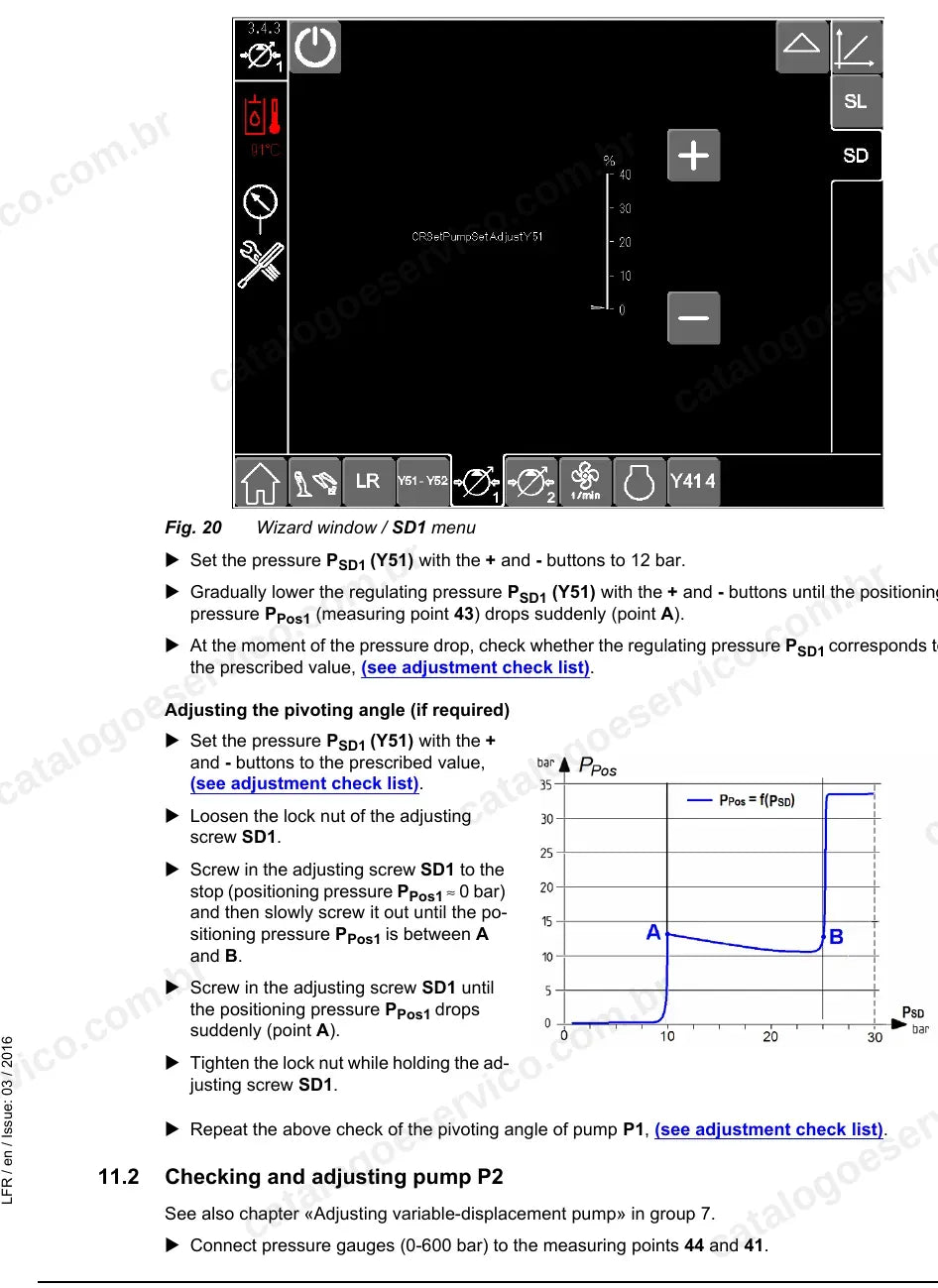

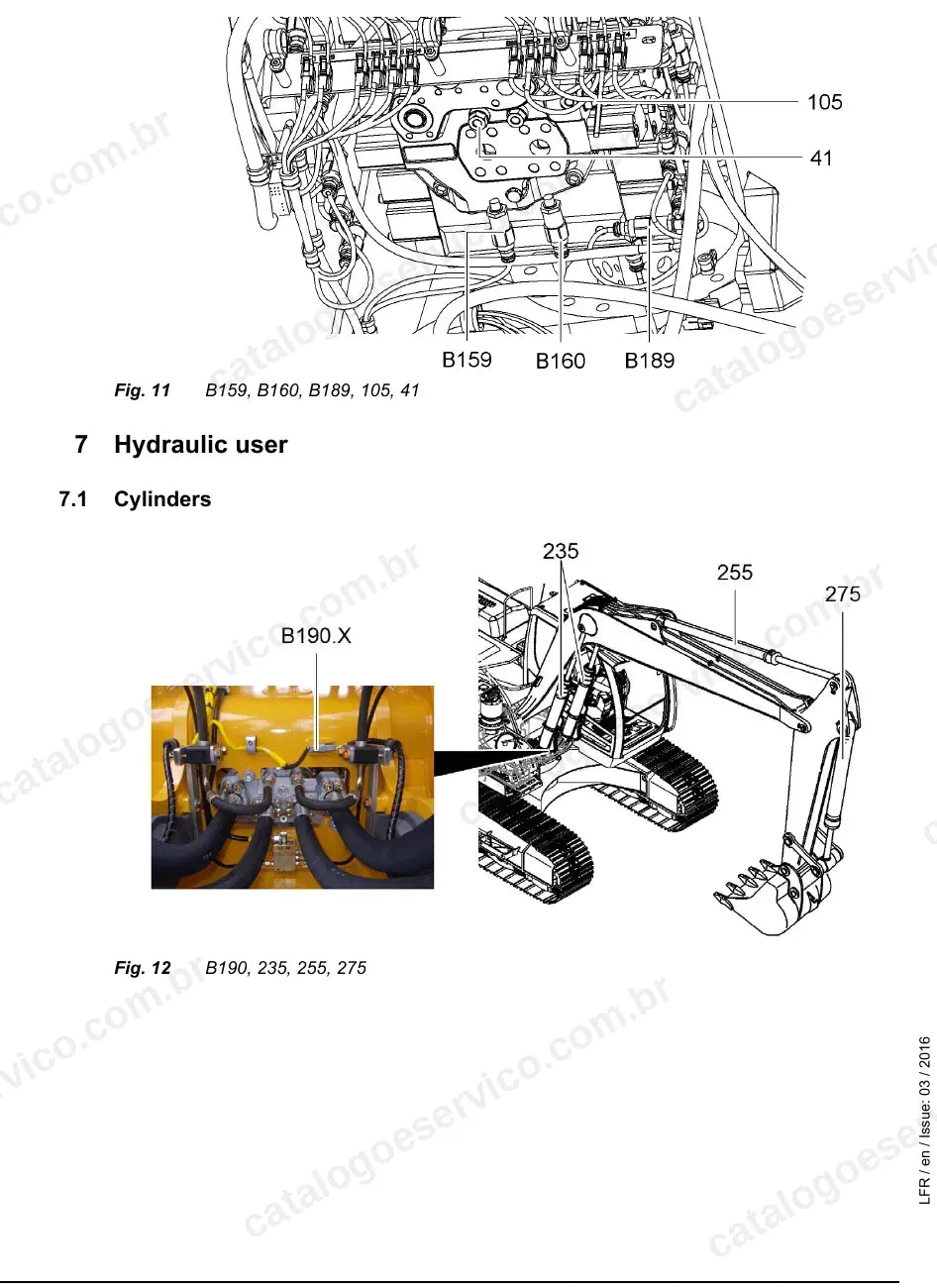

- Regulagem pelo menu Wizard: pressão de pilotagem, sensores de baixa e alta pressão (B159, B160, B189 e B190), válvula de potência Y50 e ângulo das bombas P1 e P2.
- Teste de potência do motor (Powertest), ajuste da rotação do ventilador e das válvulas primárias e secundárias do equipamento, translação e giro.
- Motor D 934 S A6 de 105 kW e 716 Nm a 1.400 rpm, bomba dupla DPVP 108 com 2 x 215 l/min e 69 kW de potência hidráulica.
- Pesos operacionais de 21.300 a 25.250 kg, força de desagregação de 138 a 158 kN e translação FAT 355 P de 3,7/6,1 km/h.
- Rede CAN com endereçamento de módulos, menus do display, acesso a parâmetros pelo Sculi e troca de software.
- Opcionais AHS 11 e AHS 12 com Tool Control, rotador AS2, alerta de sobrecarga e limitação dos cilindros de lança e braço.
O que este manual cobre
- Informações gerais, torques e lubrificantes
- Ferramentas especiais e Service Case Advanced
- Dados técnicos e plano de manutenção
- Motor D 934 S A6, filtro de partículas e datalogger
- Acoplamento e caixa de distribuição das bombas
- Sistema hidráulico, regulagem pelo menu Wizard e esquemas
- Componentes hidráulicos
- Sistema elétrico, rede CAN, Sculi e esquemas elétricos
- Redutor de giro e coroa de giro
- Redutores de translação
- Material rodante e limites de desgaste
- Opcionais
- Cabine, aquecimento e ar-condicionado
- Lubrificação centralizada
Por que vale a pena

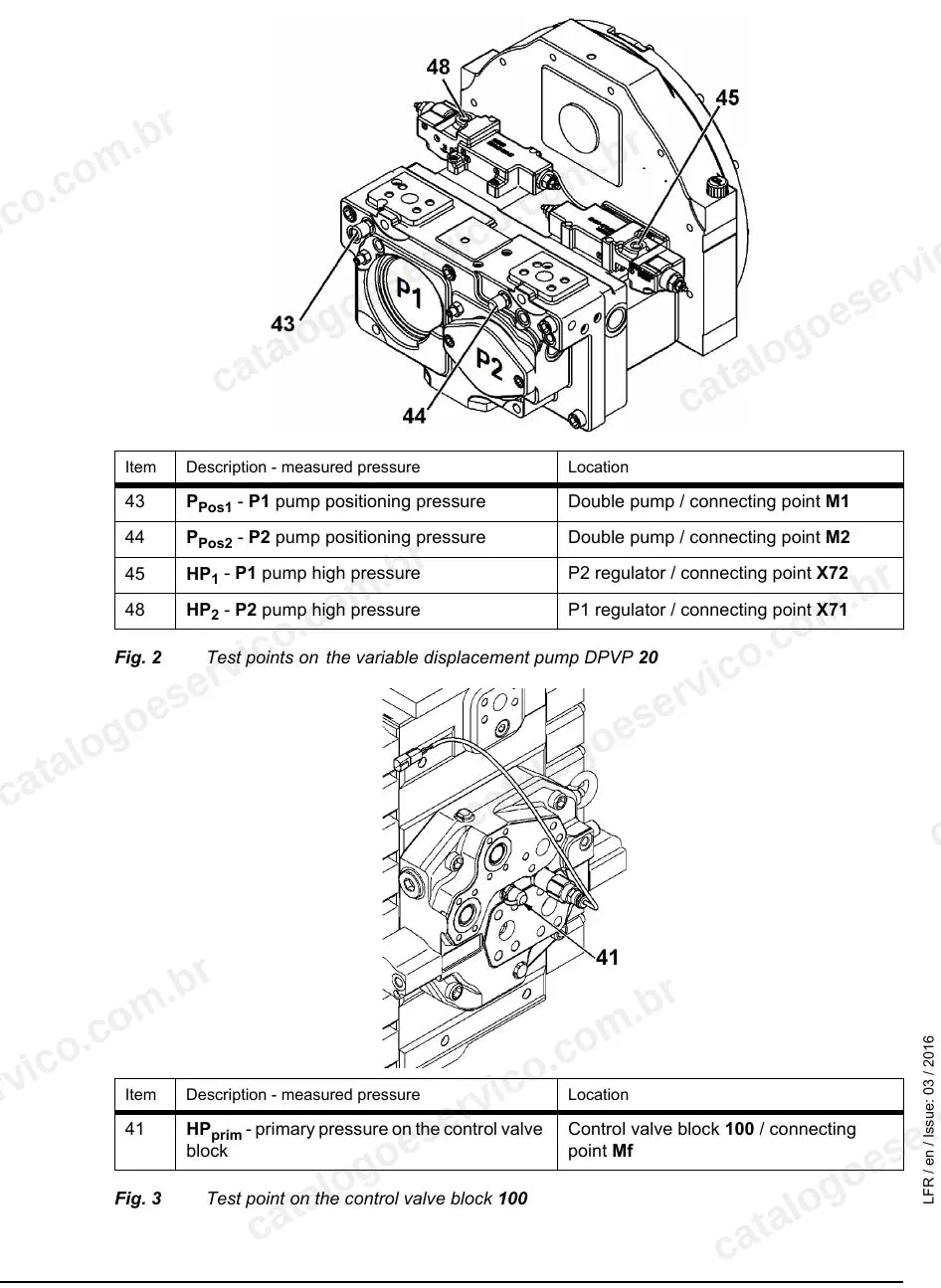

- Protocolo de regulagem com pontos de medição, valores nominais e sequência de ajuste das bombas, válvulas e sensores.
- Remoção, instalação e partida da bomba hidráulica e dos redutores de translação, com torques de aperto.
- Esquemas hidráulicos e elétricos com faixas de número de série de validade, como a troca de esquema da superestrutura a partir da série 29771.
- Diagnóstico eletrônico pelo display e pelo Sculi, com endereçamento CAN e atualização de software.
Para quem é
Indicado para oficinas de linha amarela, técnicos de eletrônica embarcada, mecânicos de campo e locadoras que mantêm a R 906 Advanced e precisam regular a máquina com o Sculi e o menu Wizard seguindo os valores de fábrica.
Perguntas frequentes
Serve para qual R 906 Advanced?
Para os tipos 1142 S, 1144 NLC, 1285 LC, 1143 WLC e 1366 a partir do número de série 18002. O mesmo livro também traz os dados da R 916 e da R 926 Advanced.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz as listas de esquemas com validade por série, a descrição do sistema hidráulico e as listas de componentes dos esquemas.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
