O Manual de Serviço Liebherr LR 624-634 Série 4 é o documento técnico oficial em PDF, com 1.448 páginas em inglês, para as carregadeiras de esteiras Litronic LR 624 e LR 634 da Liebherr-Werk Telfs. Em 19 grupos, ele cobre dados técnicos, plano de manutenção e listas de regulagem, motor diesel, caixa de distribuição, hidráulica de translação e de trabalho, componentes hidráulicos, sistema elétrico com esquemas e software, redutores finais, material rodante, implementos dianteiros e traseiros, cabine e equipamentos especiais.
Reúne as duas carregadeiras da Série 4 com dados separados por modelo e número de série — LR 624 com motor D934 S A6 de 105 kW e bombas HPV 105, LR 634 com D934 L A6 de 135 kW (129 kW a partir da série 11673) e bombas HPV 135 — e traz o software da tração, o software PDL do filtro de partículas e a lista de códigos de serviço para máquinas Tier 2 e Tier 3.
Destaques deste material
- LR 624: tração hidrostática com 2 bombas HPV 105 de 240 l/min, pressão máxima de 420 bar e 2 motores HMV 165; bomba de trabalho A10VO 71 de 162 l/min a 260 bar.
- LR 634: motor D934 L A6 de 135 kW (129 kW a partir da série 11673), bombas de translação HPV 135, motores HMV 210, bomba de trabalho A10VO 100 e redutores finais 450 E510.
- Pesos operacionais de 17.006 a 17.614 kg (LR 624) e de 20.680 a 21.638 kg (LR 634), conforme a caçamba e a largura das sapatas.
- Testes e regulagens da hidráulica de translação e de trabalho, guia rápido de ajuste da máquina e lista de verificação de regulagem.

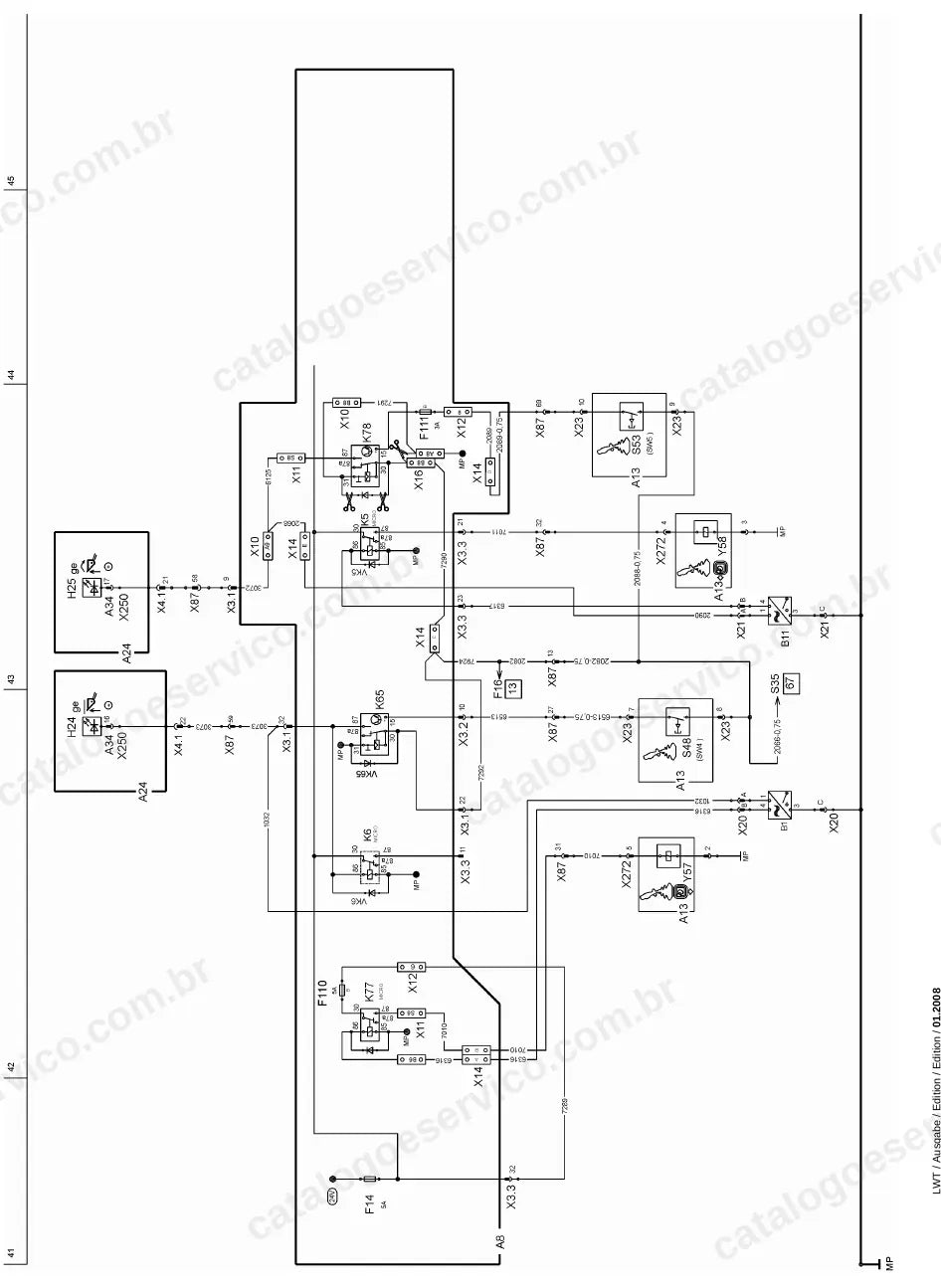

- Sistema elétrico com diagramas de fluxo de corrente, software de aplicação da tração, software PDL do filtro de partículas e lista de códigos de serviço.
- Material rodante com passo de corrente de 190 mm (LR 624) e 203,2 mm (LR 634), tabela de desgaste, lista de inspeção e procedimentos do tensor, roletes e roda-guia.
O que este manual cobre
- Generalidades, segurança, fluidos e torques de aperto
- Ferramentas especiais, solda de reparo e vedações de anel deslizante
- Dados técnicos, manutenção e listas de regulagem
- Motor diesel, acoplamento e caixa de distribuição
- Hidráulica de translação
- Hidráulica de trabalho

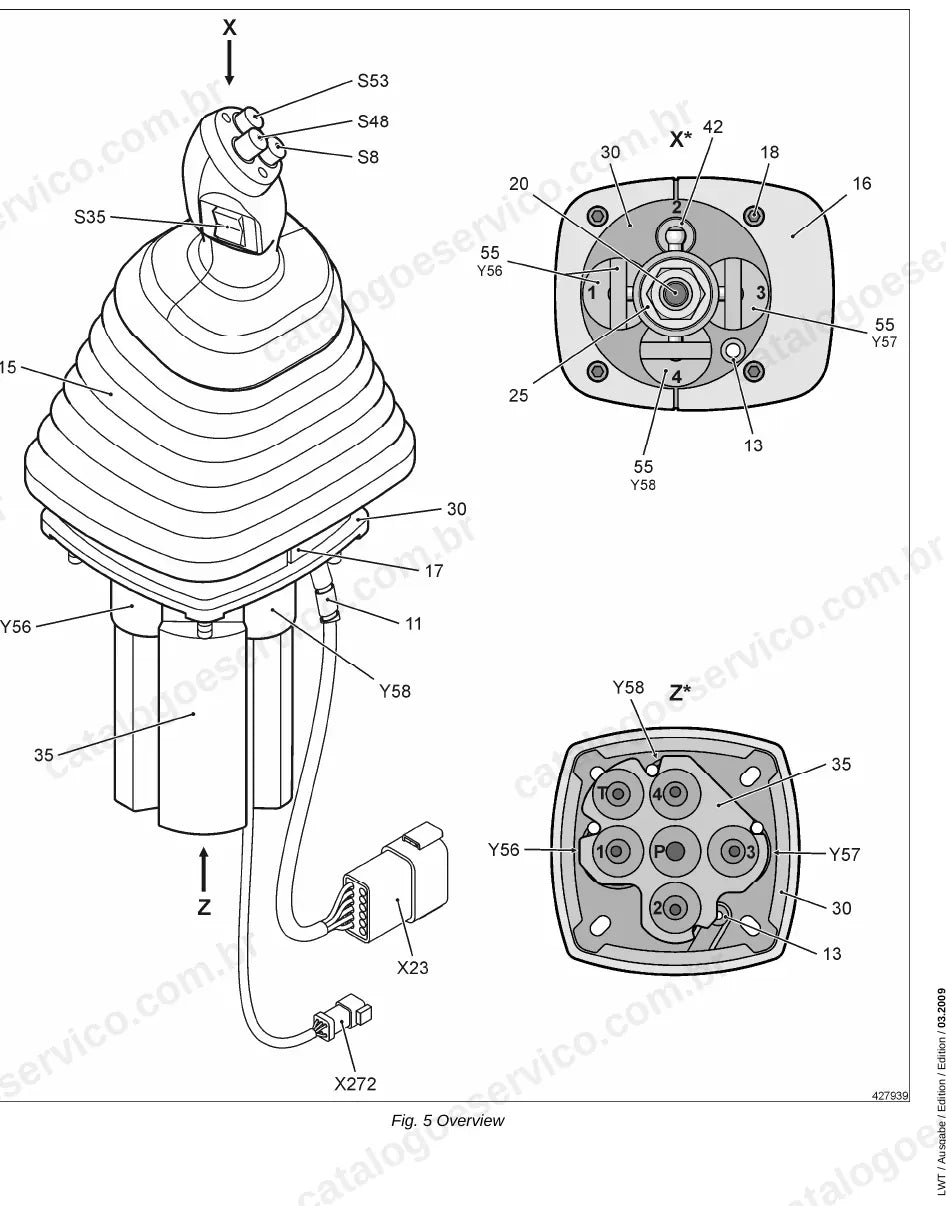

- Componentes hidráulicos
- Sistema elétrico: esquemas e componentes
- Descrições do sistema elétrico, software e códigos de serviço
- Redutores finais
- Material rodante
- Implementos dianteiros e traseiros
- Chassi, tanques, cabine, aquecimento e ar-condicionado
- Equipamentos especiais (ventilador reversível, guincho)
Por que vale a pena
- Procedimentos de teste e regulagem com valores nominais de pressão, rotação e vazão da translação e da hidráulica de trabalho.
- Diagnóstico com a lista de códigos de serviço e as descrições do software da tração e do filtro de partículas.

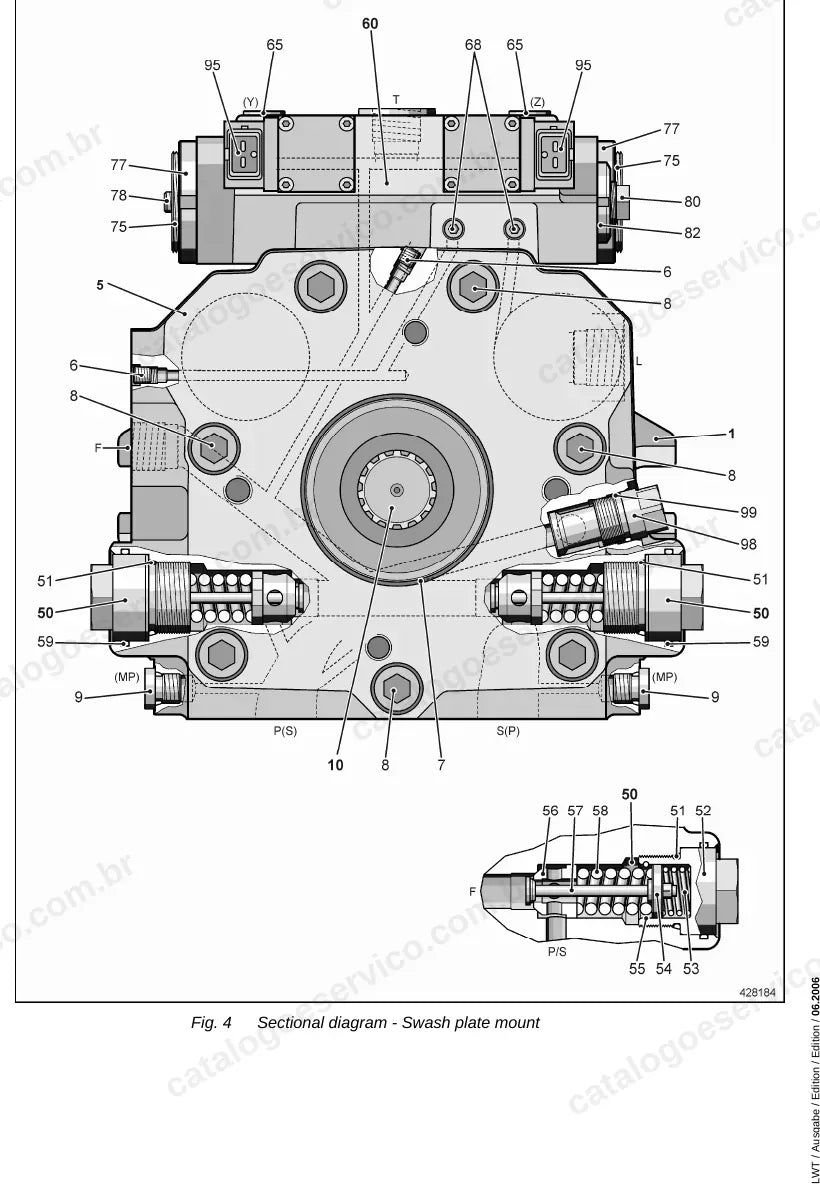

- Torques de aperto, desenhos em corte e procedimentos de desmontagem e montagem de redutores finais e componentes do material rodante.

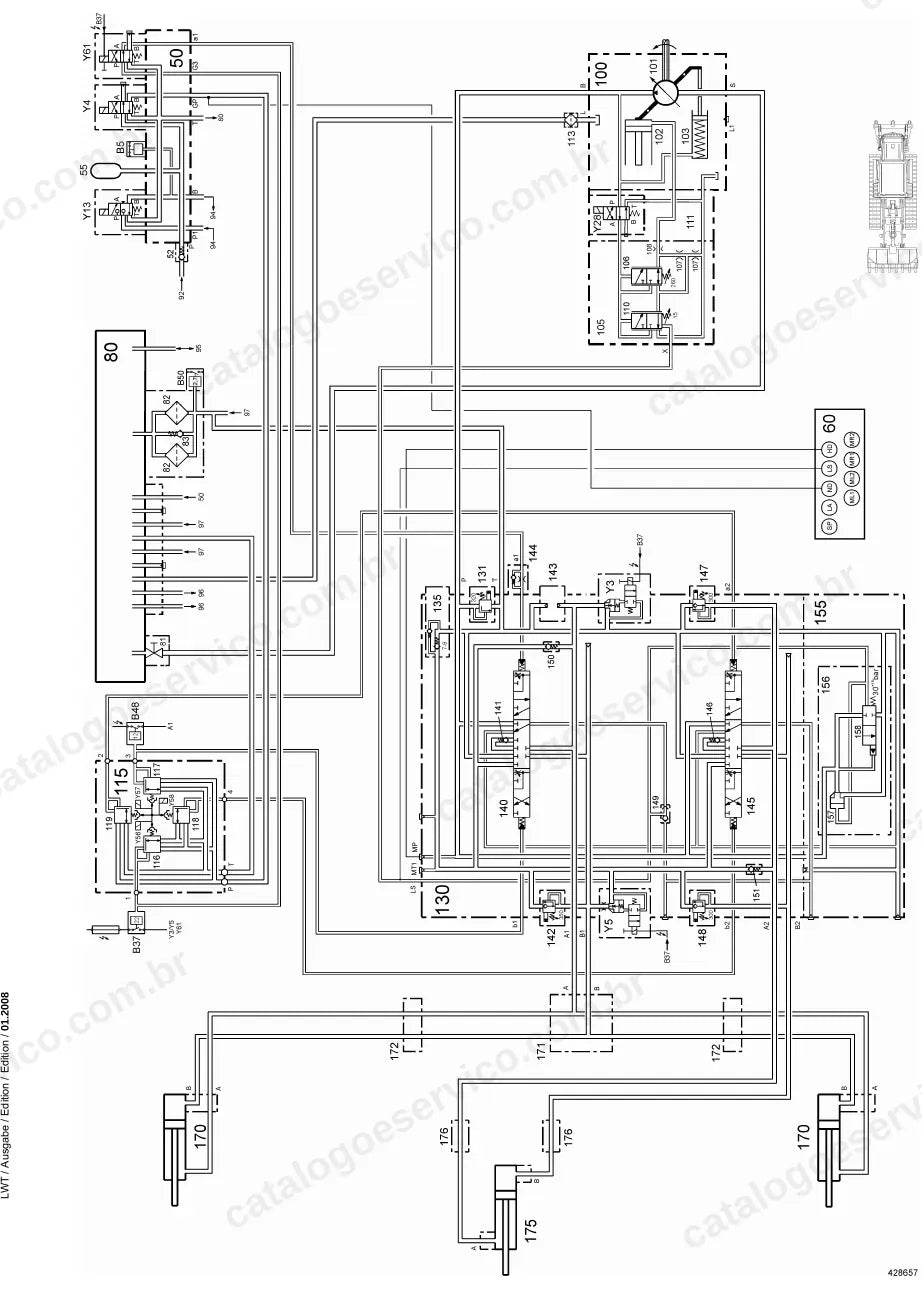

- Esquemas hidráulicos e diagramas de fluxo de corrente separados por modelo e faixa de número de série.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, aterros sanitários, empresas de terraplenagem e locadoras que mantêm carregadeiras de esteiras LR 624 ou LR 634 e precisam dos valores de fábrica para manter a tração hidrostática e a hidráulica em ordem.
Perguntas frequentes
Serve para qual série?
Para as carregadeiras de esteiras LR 624 a partir do número de série 8957 e LR 634 a partir do 8397, Série 4 (Litronic). Os dados mudam por faixa de série e vêm separados no manual.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Traz esquemas da hidráulica de translação e de trabalho e diagramas de fluxo de corrente do sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
