Para a L566-1616 produzida pela Liebherr Machinery em Dalian, o Manual de Serviço Liebherr é o documento técnico oficial em PDF, com 658 páginas em inglês. Nele estão os dados técnicos da máquina completa e de cada componente, o plano de manutenção, os testes e regulagens e o funcionamento do motor John Deere de 9 litros, do arrefecimento, das hidráulicas de trabalho e de translação, da direção, dos freios, do sistema elétrico, da transmissão, dos eixos e da cabine.
Versão 08, de novembro de 2019, para a L566-1616 a partir do nº de série 37904, equipada com motor John Deere 6090HFL75 de 9.000 cm³, 209 kW e 1.320 Nm em nível II (Tier 2), bomba de translação A4VG 140 EP4DX e contrapesos de 1.310 e 1.318 kg; alguns itens mudam a partir do nº 38528.
Destaques deste material
- Peso operacional de 23.100 a 25.750 kg, caçambas de 3,5 a 4,5 m³ e força de desagregação de até 200 kN.
- Motor John Deere 6090HFL75 de 6 cilindros com torque máximo de 1.320 Nm a 1.400 rpm e tanque de combustível de 400 l.
- Translação com bomba A4VG 140 EP4DX e motores A6VM 107 EP e A6VM 140 EP sobre caixa de 3 marchas com relações de 6,103, 3,033 e 1,342.
- Hidráulica de trabalho com bomba A11VO 130 LRDS, bloco M6-22 e ride control com módulo RSM2-16.
- Direção com bomba A10VO 71 DFR e alívio secundário de 285 bar; freios com válvula LT17M4X e proteção contra sobrevelocidade.

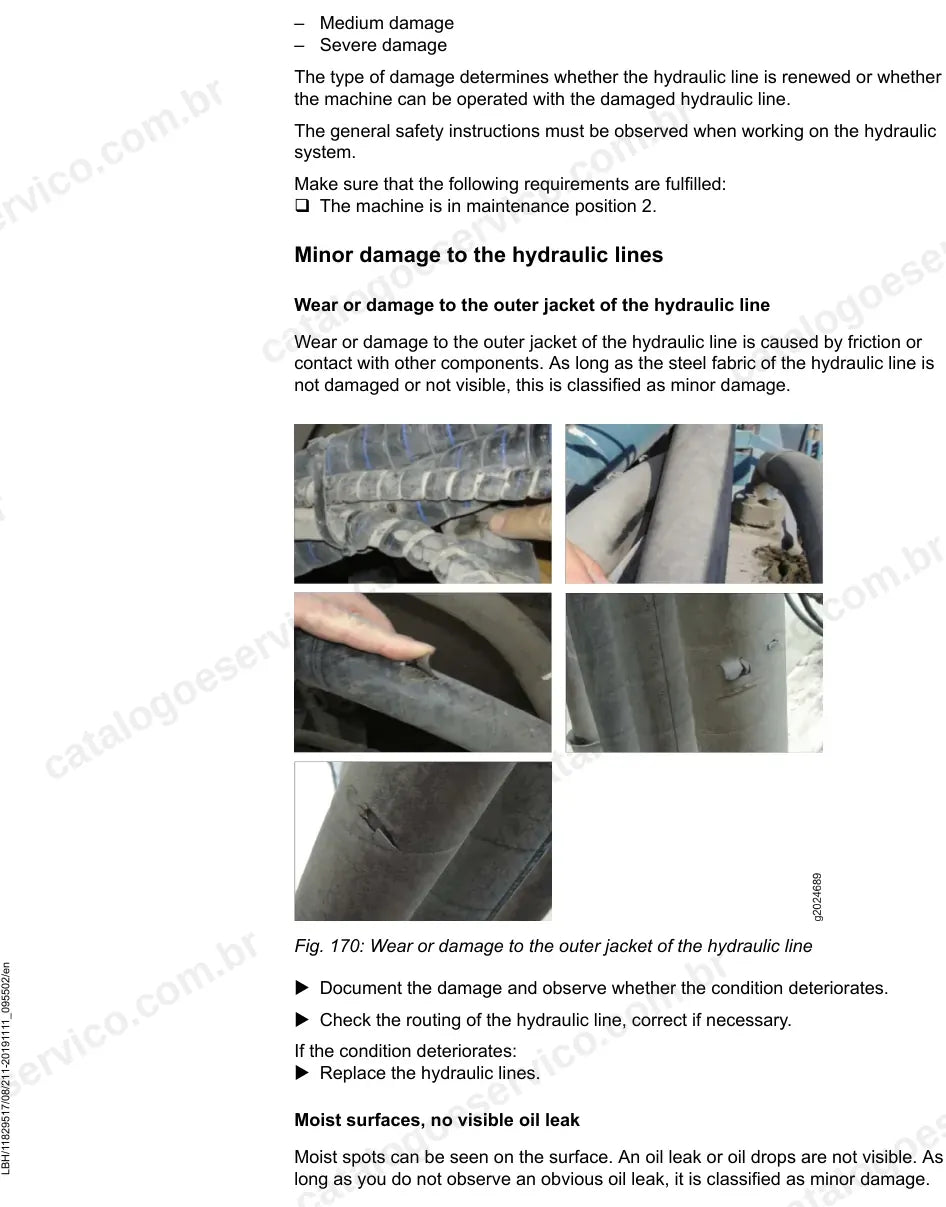

- Editor de módulos no Sculi para configurar a eletrônica e roteiro de verificação de mangueiras hidráulicas.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, lubrificantes e quantidades
- Testes e regulagens
- Grupo motriz (motor diesel)

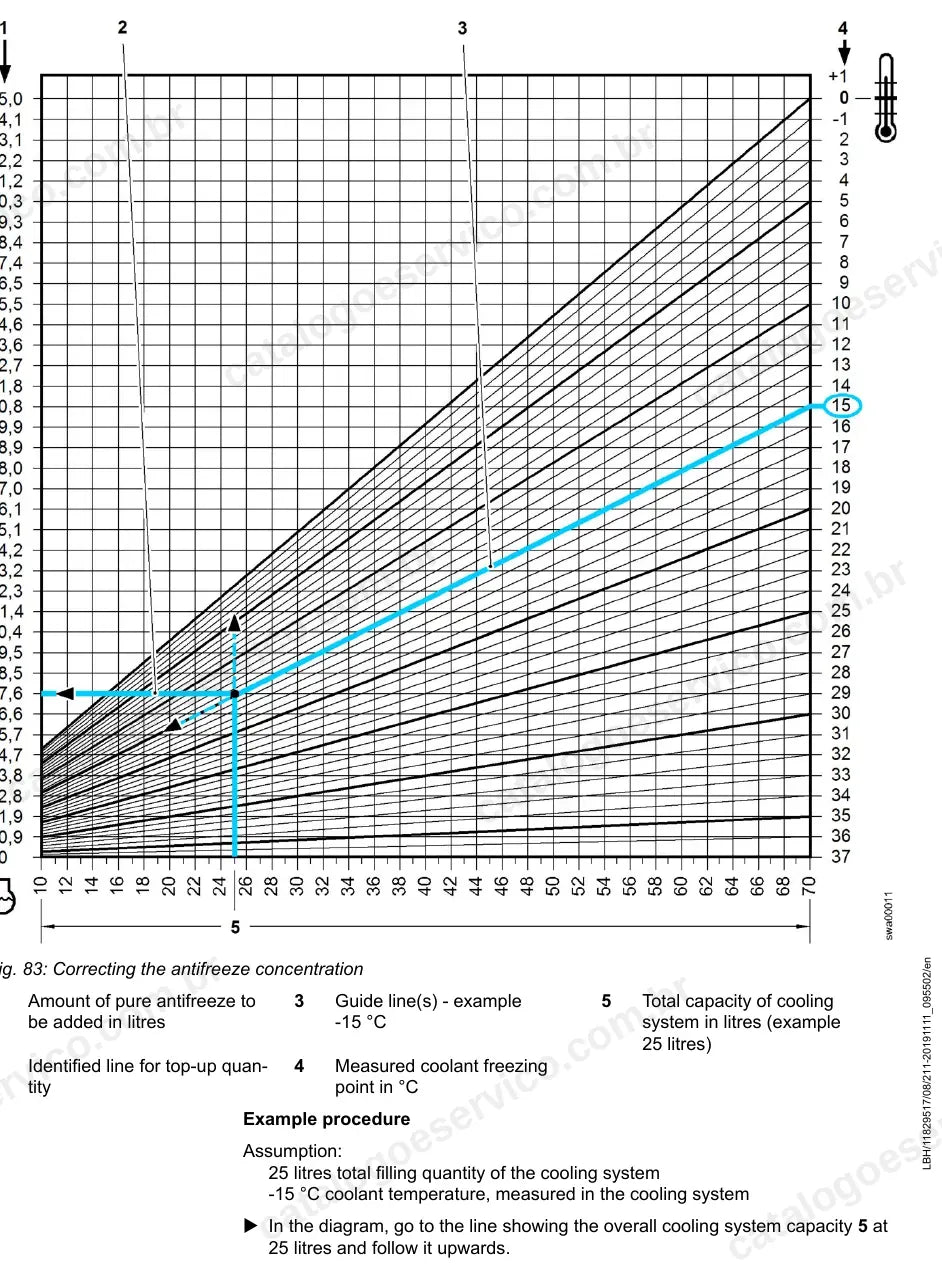

- Sistema de arrefecimento
- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação (bomba e motores)
- Componentes hidráulicos e tanque
- Direção e direção de emergência
- Freios de serviço e de estacionamento
- Sistema elétrico e unidade de controle
- Transmissão: hidráulica e eletrônica
- Eixos e cardãs
- Chassi, braço de elevação Z, engate rápido e cabine
- Lubrificação central automática e diagnóstico
Por que vale a pena
- Torques de aperto e valores de ajuste da L566-1616 para cada intervenção.
- Pressões de teste e de regulagem da hidráulica de trabalho, translação, direção e freios, com pontos de medição.
- Configuração de módulos e calibrações pelo software Sculi.
- Diagnóstico com símbolos de alerta, códigos de serviço no display e troca de fusíveis.
Para quem é
Indicado para oficinas, mecânicos de campo e frotistas de mineração, pedreiras, portos e usinas que operam a L566-1616 com motor John Deere Tier 2 e precisam dos valores de fábrica para manter a máquina disponível.
Perguntas frequentes
Serve para a L566 com motor John Deere?
Sim. É o manual da L 566-1616 fabricada em Dalian, com motor John Deere 6090HFL75 Tier 2, a partir do nº de série 37904.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos?

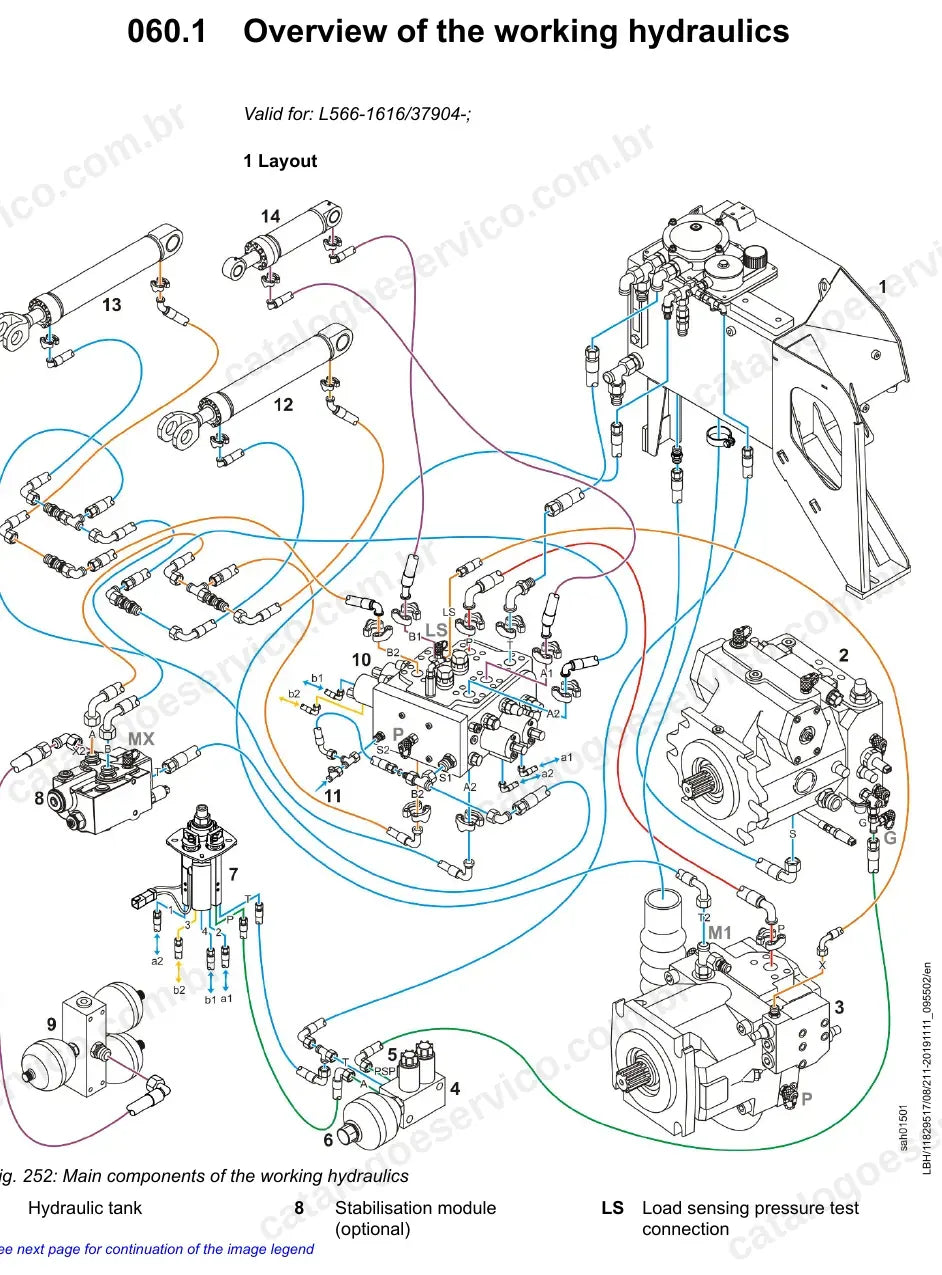

Sim. Há diagramas hidráulicos do arrefecimento, da hidráulica de trabalho, da pilotagem, do módulo de estabilização e da translação.
Como recebo?
O PDF fica disponível para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
